Источник питания DP2031

Лабораторный источник питания Rigol DP2031 обладает высокой точностью установки и считывания напряжения и тока, а также обеспечивает низкий уровень шумов и пульсаций. Прибор позволяет формировать на выходе сигналы сложных форм с возможностью выбора из 8 встроенных типов или создавать собственные сигналы произвольной формы. Кроме того, в этом приборе есть функция мониторинга на выходе со статистическим анализом данных и регистратором, а также режим работы с измерением и отображением малых значений токов.

В лабораторном источнике питания Rigol DP2031 имеется функция защиты от перегрузки по напряжению и току с заданием их значений, а также защита от перегрева.

Возможности лабораторного источника питания Rigol DP2031

• Количество каналов - 3 независимых гальванически развязанных канала
• Максимальная мощность - 222 Вт
• 2 режима работы с разными диапазонами
• Параллельное и последовательное соединение каналов CH1 и CH2
• Сверхвысокое разрешение установки/считывания параметров
• Отображение информации по каждому каналу (напряжение, ток, мощность)
• Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP с заданием значений OVP и OCP пользователем
• Режимы стабилизация тока и напряжения
• Двух- и четырехпроводные схемы подключения
• Время выполнения команд <10 мс
• Программирование сигналов произвольной формы: 512 шагов с заданием времени стояния от 1 мс
• 8 встроенных форм сигнала: синус, импульс, пила, ступенчатый нарастающий, ступенчатый спадающий, ступенчатый нарастающий и спадающий, экспонента нарастающая и спадающая
• Мониторинг состояния выхода с анализом данных
• Регистратор данных
• Сохранение данных во внутреннюю память (2 Гб) и USB-накопитель
• Выходные терминалы на передней и задней панелях
• Интуитивно понятный графический интерфейс
• Цветной сенсорный ЖК дисплей 4,3"

Технические характеристики

Стандартная комплектация

• Источник питания
• Сетевой шнур
• Кабель USB
• Предохранитель
• Соединительные провода (10 А) - 2 пары

Дополнительная комплектация

• Комплект для монтажа в стойку
• Опция высокоскоростного сэмплирования DP2000-HADC
• Опция активации на 3-м канале выходного тока 10 А DP2000-10A

Дополнительные иллюстрации

вид спереди

Увеличить

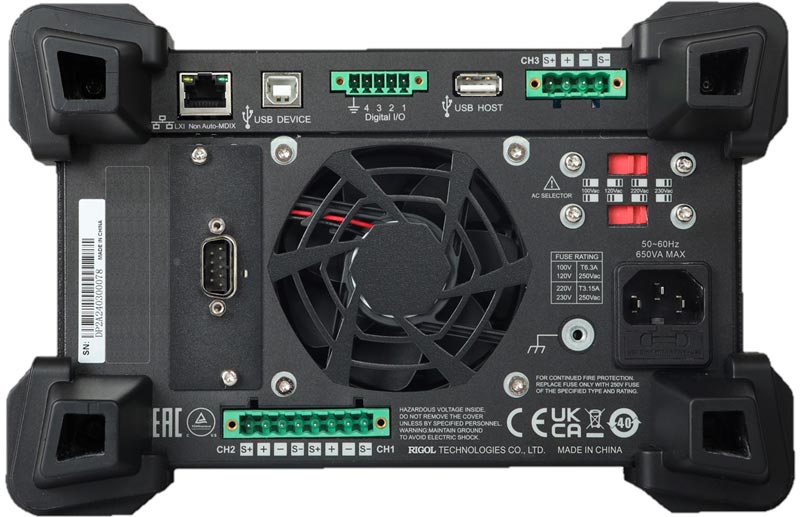

вид сзади

Увеличить

Преимущества

• Три независимых гальванически развязанных канала позволяют одновременно питать несколько устройств с разными уровнями напряжения и тока, исключая взаимное влияние между цепями и обеспечивая максимальную гибкость при отладке многокомпонентных электронных систем.
• Сверхвысокое разрешение установки параметров 1 мВ и 0,1 мА и считывания 0,1 мВ и 0,1 мА обеспечивает прецизионную точность настройки для самых требовательных задач, включая работу с маломощными и чувствительными схемами.
• Низкий уровень шумов и пульсаций — всего 0,35 мВскз по напряжению и 2 мАскз по току — гарантирует чистое выходное напряжение, критически важное для работы с чувствительной аналоговой аппаратурой, усилителями и измерительными приборами.
• Режим работы с измерением и отображением малых значений токов позволяет контролировать энергопотребление микромощных устройств, датчиков и схем с низким энергопотреблением с высокой детализацией.
• Два режима работы с разными диапазонами: штатный режим (каналы 1 и 2: 0–32 В / 0–3 А, канал 3: 0–6 В / 0–5 А) и опциональный режим (каналы 1 и 2: 0–32 В / 0–2 А, канал 3: 0–6 В / 0–10 А) — позволяют адаптировать прибор под конкретные задачи, выбирая между большим током на третьем канале или повышенным током на первых двух.
• Возможность формирования на выходе сигналов сложных форм с выбором из 8 встроенных типов (синус, импульс, пила, ступенчатые и экспоненциальные формы) или создание собственных сигналов произвольной формы с 512 шагами и временем стояния от 1 мс позволяет моделировать динамические режимы питания для тестирования устройств в реальных условиях эксплуатации.
• Функция мониторинга на выходе со статистическим анализом данных и встроенным регистратором обеспечивает контроль выходных параметров с возможностью последующего анализа, документирования и выявления трендов.
• Параллельное и последовательное соединение каналов CH1 и CH2 позволяет увеличить выходной ток до 6 А (или до 4 А в опциональном режиме) или выходное напряжение до 64 В, расширяя область применения прибора для более мощных нагрузок.
• Двух- и четырехпроводные схемы подключения (Kelvin) обеспечивают точность поддержания заданного напряжения непосредственно на клеммах тестируемого устройства, компенсируя падение напряжения на соединительных проводах.
• Защита от перенапряжения (OVP), от перегрузки по току (OCP) и от перегрева (OTP) с возможностью задания пользователем пороговых значений OVP и OCP обеспечивает безопасность как самого источника питания, так и подключенного оборудования при аварийных режимах.
• Интуитивно понятный графический интерфейс на цветном сенсорном TFT-дисплее 4,3 дюйма с отображением информации по каждому каналу (напряжение, ток, мощность) обеспечивает удобство управления и наглядный контроль в реальном времени.
• Высокое быстродействие с временем выполнения команд менее 10 мс позволяет использовать прибор в автоматизированных системах тестирования, где важна оперативность переключения режимов.
• Выходные терминалы на передней и задней панелях обеспечивают удобство подключения как для временных соединений на лабораторном столе, так и для стационарной интеграции в испытательные стенды.
• Сохранение данных во внутреннюю память объемом 2 Гб и на USB-накопитель даёт возможность длительного хранения записанных параметров и удобного переноса данных для последующего анализа.
• Широкий набор интерфейсов: USB host, USB Device, LAN, RS-232, Digital I/O — обеспечивает интеграцию прибора в автоматизированные измерительные комплексы и системы удаленного управления.
• Базовая погрешность по напряжению 0,03% на каналах 1 и 2 гарантирует эталонную точность измерений, необходимую для метрологических лабораторий и поверочных работ.
• Прибор внесен в Государственный реестр средств измерений РФ (номер 94244-24), что подтверждает его метрологические характеристики и позволяет использовать результаты измерений в официальных процедурах.
• Расширенная гарантия 36 месяцев подтверждает высокую надежность прибора и снижает стоимость владения для профессиональных пользователей.

Области применения

• В метрологических лабораториях для поверочных работ и калибровки оборудования, требующих эталонной точности измерений
• При разработке и тестировании маломощных и сверхмаломощных электронных устройств, где критически важно измерение малых значений токов
• Для моделирования динамических режимов питания с использованием сигналов произвольной формы и встроенных типов сигналов
• В автоматизированных испытательных стендах с интеграцией через интерфейсы LAN, RS-232, USB и Digital I/O
• При тестировании чувствительной аналоговой аппаратуры, где критически важны низкий уровень пульсаций и высокая стабильность выходных параметров
• В научно-исследовательских и конструкторских лабораториях для питания прототипов и проведения экспериментов, требующих гальванической развязки каналов
• Для длительного мониторинга параметров питания с регистрацией данных и статистическим анализом при проведении ресурсных испытаний оборудования
• При последовательном или параллельном соединении каналов для питания устройств, требующих повышенного напряжения (до 64 В) или тока (до 6 А)
• В сервисных центрах для диагностики и ремонта сложной электронной аппаратуры, требующей высокой точности и чистоты питания
