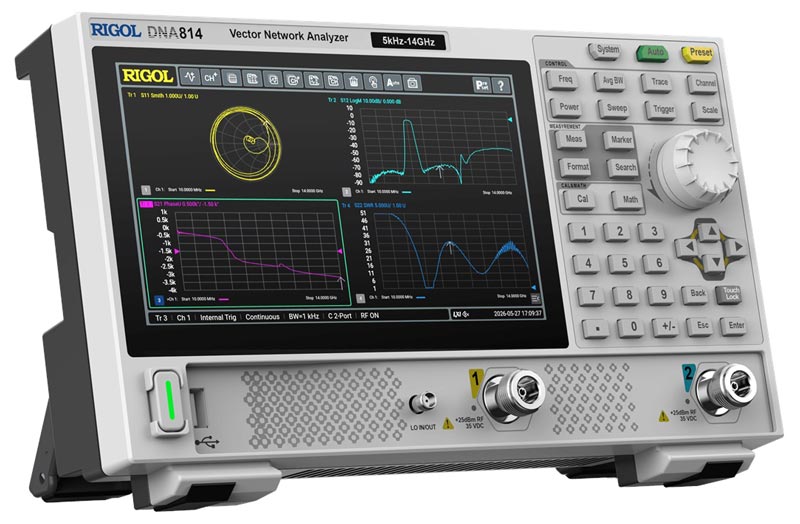

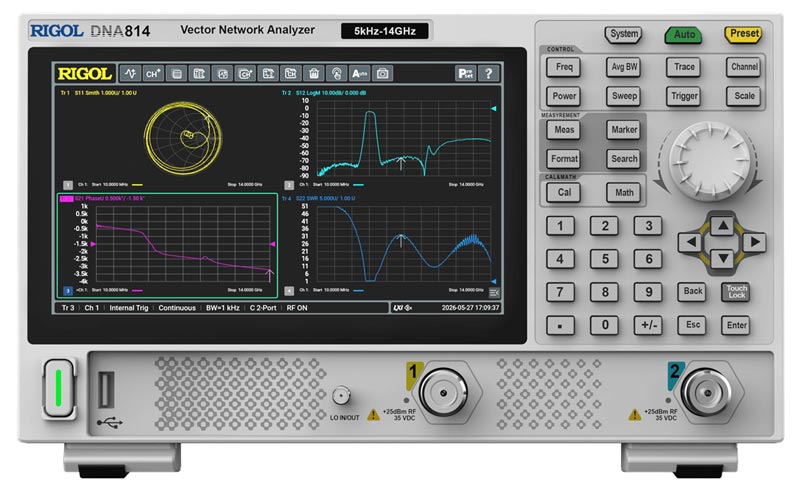

Анализатор цепей векторный Rigol DNA804 позволяет измерять амплитудно-частотные, фазо-частотные и групповые характеристики задержки в высокочастотных цепях до 4,5 ГГц. В этом приборе поддерживаются несколько методов калибровки, включая частотную характеристику, однопортовую, изоляцию отклика, улучшенную частотную характеристику, полную двухпортовую и электрическую. DNA804 способен отображать логарифмическую АЧХ (магнитуда), линейную АЧХ (магнитуда), коэффициент стоячей волны SWR, фазу, групповую задержку, диаграмму Смита, диаграмму направленности.
Наличие у DNA804 интерфейсов USB, LAN и HDMI позволяет управлять прибором дистанционно. Поддерживаются SCPI команды.
Анализатор цепей используется для тестирования аттенюаторов, фильтров, согласующих цепей, антенно-фидерных трактов, включая анализ антенн, диагностике кабелей с помощью функций DTF (определение расстояния до повреждения) и TDA (анализ во временной области) для поиска обрывов и неоднородностей, характеризации импеданса дорожек печатных плат и настройке цепей согласования.
Технические характеристики
Характеристики
Параметры
Значения
Полный частотный диапазон
5 кГц…4,5 ГГц
Количество портов
2
Динамический диапазон
(10 Гц ПЧ, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)
Диапазон частот
100 кГц...10 МГц
100 дБ, 110 дБ (тип.)
10 МГц...4,5 ГГц
115 дБ, 125 дБ (тип.)
Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц
Ошибка калибровки
(10 Гц ПЧ, без усреднения, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)
Диапазон частот
Направленность
Согласование нагрузки
Согласование источника
Трекинг передачи
Трекинг отражения
электронный калибровочный модуль ECAL100/200
5 кГц...100 кГц
46 дБ
35 дБ
30 дБ
±0,30 дБ
±0,30 дБ
100 кГц...10 МГц
55 дБ
48 дБ
45 дБ
±0,06 дБ
±0,08 дБ
10 МГц...4,5 ГГц
50 дБ
42 дБ
38 дБ
±0,10 дБ
±0,10 дБ
электронный калибровочный модуль ECAL300/400
5 кГц...100 кГц
35 дБ
30 дБ
28 дБ
±0,30 дБ
±0,30 дБ
100 кГц...10 МГц
55 дБ
45 дБ
42 дБ
±0,06 дБ
±0,10 дБ
10 МГц...4,5 ГГц
50 дБ
42 дБ
35 дБ
±0,15 дБ
±0,10 дБ
электронный калибровочный модуль 85054D
5 кГц...100 кГц
35 дБ
30 дБ
25 дБ
±0,30 дБ
±0,30 дБ
100 кГц...10 МГц
55 дБ
50 дБ
48 дБ
±0,02 дБ
±0,04 дБ
10 МГц...4,5 ГГц
50 дБ
45 дБ
38 дБ
±0,02 дБ
±0,04 дБ
Производительность системы
без калибровки
5 кГц...100 кГц
20 дБ
12 дБ
20 дБ
±1,5 дБ
±1,5 дБ
100 кГц...10 МГц
25 дБ
15 дБ
25 дБ
±1,5 дБ
±1,5 дБ
10 МГц...4,5 ГГц
25 дБ
15 дБ
25 дБ
±1,5 дБ
±1,5 дБ
Выход тестового порта
Частотные характеристики
Старение
<1 ppm/год
Температурная стабильность
(0 °C...40 °C)
<0,5 ppm
Начальная точность после калибровки
1 ppm
Разрешение по частоте
1 Гц
Количество точек свипирования
1...100001
Полоса пропускания ПЧ
1 Гц…3 МГц
Максимальный уровень выходной мощности
5 кГц...100 кГц
0 дБм
100 кГц...10 МГц
5 дБм
10 МГц...4,5 ГГц
10 дБм
Диапазон установки уровня выходной мощности
5 кГц...100 кГц
-40 дБм...0 дБм
100 кГц...10 МГц
-40 дБм...5 дБм
10 МГц...4,5 ГГц
-40 дБм...10 дБм
Точность установки уровня выходной мощности
100 кГц...4,5 ГГц
±1,0 дБм, ±0,6 дБ (тип.)
Линейность уровня выходной мощности
(относительно -5 дБм, режим сканирования уровня мощности от -25 дБм до 0 дБм)
5 кГц...100 кГц
±0,6 дБ
Характеристики выходной мощности
Разрешающая способность
0,01 дБ
Макс. устанавливаемый уровень
10 дБм
Мин. устанавливаемый уровень
-40 дБм
Гармонические искажения второго порядка
100 кГц...4,5 ГГц
-20 дБн
Интермодуляционные искажения третьего порядка и субгармоники
100 кГц...4,5 ГГц
-30 дБн
Вход тестового порта
Уровень собственных шумов
(определяется как СКЗ коэфф. передачи с ПЧ 10 кГц, нормализованное к 1 Гц)
100 кГц…10 МГц
-100 дБм, -110 дБм (тип.)
10 МГц...4,5 ГГц
-115 дБм, -120 дБм (тип.)
Шум сигнала
(настройки по умолчанию, При передаче/отражении: ПЧ 1 кГц для сигналов < 10 МГц; 10 кГц для сигналов ≥ 10 МГц)
Вход синхронизации:
Входной импеданс ≥1 кОм (ном.)
Уровень запуска: 3,3 В TTL уровень
Выход синхронизации:
Выходной импеданс: 50 Ом
Уровень запуска: 3,3 В TTL уровень
USB Host
1 на передней панели
USB Type-A
Версия 2.0

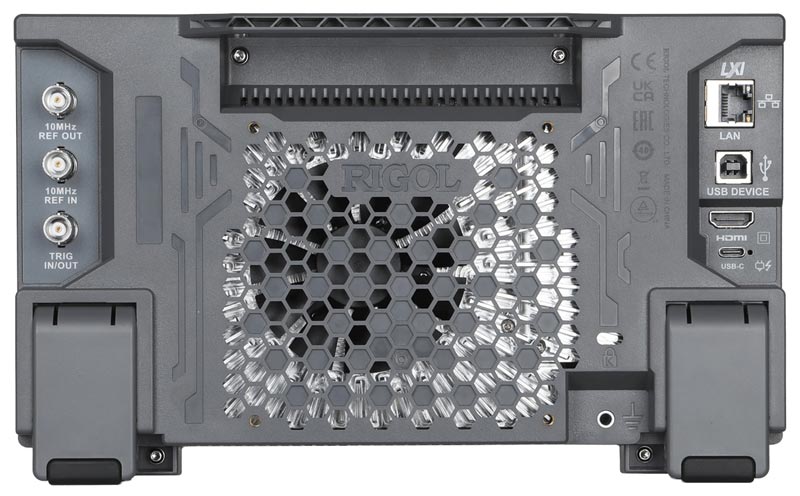

Интерфейсы
USB Device
1 на задней панели
USB Type-B
Версия 2.0
LAN
1 на задней панели
Разъем 100/1000Base, RJ-45
Протокол LXI Core 2011 Device
HDMI
1 на задней панели
Разъем A-plug
Протокол HDMI 1.4
Общие характеристики
Дисплей
Тип
Емкостной мультитач
Разрешение
1024 х 600
Системная часть
Операционная система
Linux
Внутренняя память
32 ГГб
Внешняя память
USB-флэш накопитель
Интерфейс питания
Type-C
Питание
Выход адаптера
DC 20 В, 5A
Потребляемая мощность
50 Вт (тип.)
Рабочая температура
0 °C…40 °C
Габаритные размеры
265,35 x 161,75 х 77,38 мм
Масса
1,9 кг
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
