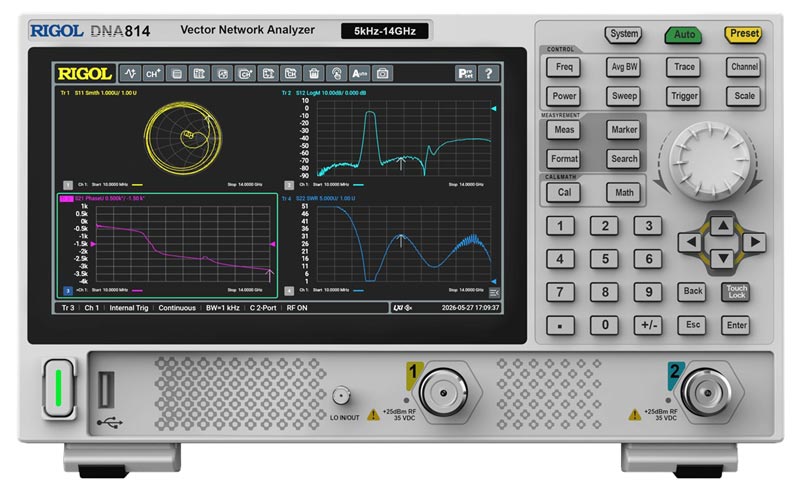

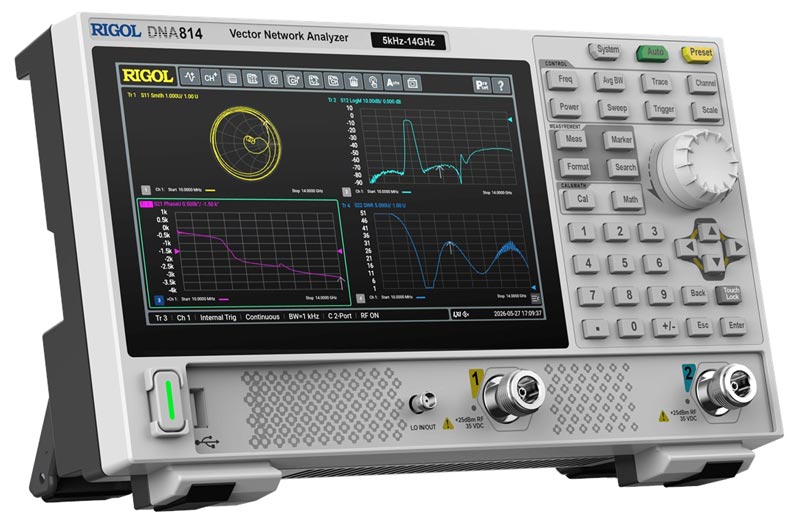

Анализатор цепей векторный двухпортовый DNA814

Увеличить

Дополнительные
иллюстрации

Торговая марка:

Срок гарантии:
36 месяцев

На заказ
Узнать срок
поставки

Розничная цена (с НДС):
1 427 583,00 руб.

Сравнить товар с другими
в этом разделе

Заказать
Подарок

Подробное описание
Документация

Анализатор цепей векторный Rigol DNA814 позволяет измерять амплитудно-частотные, фазо-частотные и групповые характеристики задержки в высокочастотных цепях до 14 ГГц. В этом приборе поддерживаются несколько методов калибровки, включая частотную характеристику, однопортовую, изоляцию отклика, улучшенную частотную характеристику, полную двухпортовую и электрическую. DNA814 способен отображать логарифмическую АЧХ (магнитуда), линейную АЧХ (магнитуда), коэффициент стоячей волны SWR, фазу, групповую задержку, диаграмму Смита, диаграмму направленности.

Наличие у DNA814 интерфейсов USB, LAN и HDMI позволяет управлять прибором дистанционно. Поддерживаются SCPI команды.

Анализатор цепей используется для тестирования аттенюаторов, фильтров, согласующих цепей, антенно-фидерных трактов, включая анализ антенн, диагностике кабелей с помощью функций DTF (определение расстояния до повреждения) и TDA (анализ во временной области) для поиска обрывов и неоднородностей, характеризации импеданса дорожек печатных плат и настройке цепей согласования.

Технические характеристики

Характеристики	Параметры		Значения
Полный частотный диапазон			5 кГц…14 ГГц
Количество портов			2
Динамический диапазон (10 Гц ПЧ, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)	Диапазон частот	100 кГц...10 МГц	100 дБ, 110 дБ (тип.)
		10 МГц...6,5 ГГц	115 дБ, 125 дБ (тип.)
		6,5 ГГц...10 ГГц	111 дБ, 121 дБ (тип.)
		10 ГГц...12 ГГц	109 дБ, 119 дБ (тип.)
		12 ГГц...14 ГГц	107 дБ, 117 дБ (тип.)
	Динамический диапазон системы = фактическая максимальная мощность - мощность собственных шумов приемника при полосе ПЧ 10 Гц
Ошибка калибровки (10 Гц ПЧ, без усреднения, 23 °C ±3 °C, отклонение от темп. калибровки <1 °C)		Диапазон частот	Направленность	Согласование нагрузки	Согласование источника	Трекинг передачи	Трекинг отражения
	электронный калибровочный модуль ECAL100/200	5 кГц...100 кГц	46 дБ	35 дБ	30 дБ	±0,30 дБ	±0,30 дБ
		100 кГц...10 МГц	55 дБ	48 дБ	45 дБ	±0,06 дБ	±0,08 дБ
		10 МГц...4,5 ГГц	50 дБ	42 дБ	38 дБ	±0,10 дБ	±0,10 дБ
		4,5 ГГц...8,5 ГГц	42 дБ	35 дБ	30 дБ	±0,15 дБ	±0,10 дБ
		8,5 ГГц – 14 ГГц	40 дБ	32 дБ	30 дБ	±0,18 дБ	±0,10 дБ
	электронный калибровочный модуль ECAL300/400	5 кГц...100 кГц	35 дБ	30 дБ	28 дБ	±0,30 дБ	±0,30 дБ
		100 кГц...10 МГц	55 дБ	45 дБ	42 дБ	±0,06 дБ	±0,10 дБ
		10 МГц...4,5 ГГц	50 дБ	42 дБ	35 дБ	±0,15 дБ	±0,10 дБ
		4,5 ГГц...8,5 ГГц	42 дБ	35 дБ	30 дБ	±0,18 дБ	±0,15 дБ
		8,5 ГГц – 14 ГГц	40 дБ	30 дБ	30 дБ	±0,22 дБ	±0,15 дБ
	электронный калибровочный модуль 85054D	5 кГц...100 кГц	35 дБ	30 дБ	25 дБ	±0,30 дБ	±0,30 дБ
		100 кГц...10 МГц	55 дБ	50 дБ	48 дБ	±0,02 дБ	±0,04 дБ
		10 МГц...4,5 ГГц	50 дБ	45 дБ	38 дБ	±0,02 дБ	±0,04 дБ
		4,5 ГГц...8,5 ГГц	42 дБ	37 дБ	34 дБ	±0,02 дБ	±0,04 дБ
		8,5 ГГц – 14 ГГц	40 дБ	35 дБ	34 дБ	±0,02 дБ	±0,08 дБ
Производительность системы	без калибровки	5 кГц...100 кГц	20 дБ	12 дБ	20 дБ	±1,5 дБ	±1,5 дБ
		100 кГц...10 МГц	25 дБ	15 дБ	25 дБ	±1,5 дБ	±1,5 дБ
		10 МГц...4,5 ГГц	25 дБ	15 дБ	25 дБ	±1,5 дБ	±1,5 дБ
		4,5 ГГц...8,5 ГГц	25 дБ	15 дБ	25 дБ	±1,5 дБ	±1,5 дБ
		8,5 ГГц – 14 ГГц	25 дБ	15 дБ	25 дБ	±1,5 дБ	±1,5 дБ
Выход тестового порта	Частотные характеристики	Старение	<1 ppm/год
		Температурная стабильность (0 °C...40 °C)	<0,5 ppm
		Температурная стабильность (0 °C...40 °C)	<0,5 ppm
		Начальная точность после калибровки	1 ppm
		Разрешение по частоте	1 Гц
		Количество точек свипирования	1...100001
		Полоса пропускания ПЧ	1 Гц…3 МГц
	Максимальный уровень выходной мощности	5 кГц...100 кГц	0 дБм
		100 кГц...10 МГц	5 дБм
		10 МГц...6,5 ГГц	10 дБм
		6,5 ГГц...10 ГГц	6 дБм
		10 ГГц...12 ГГц	4 дБм
		12 ГГц...14 ГГц	2 дБм
	Диапазон установки уровня выходной мощности	5 кГц...100 кГц	-40 дБм...0 дБм
		100 кГц...10 МГц	-40 дБм...5 дБм
		10 МГц...6,5 ГГц	-40 дБм...10 дБм
		6,5 ГГц...10 ГГц	-40 дБм...6 дБм
		10 ГГц...12 ГГц	-40 дБм...4 дБм
		12 ГГц...14 ГГц	-40 дБм...2 дБм
	Точность установки уровня выходной мощности	100 кГц...14 ГГц	±1,0 дБм, ±0,6 дБ (тип.)
	Линейность уровня выходной мощности (относительно -5 дБм, режим сканирования уровня мощности от -25 дБм до 0 дБм)	5 кГц...100 кГц	±0,6 дБ
	Характеристики выходной мощности	Разрешающая способность	0,01 дБ
		Макс. устанавливаемый уровень	10 дБм
		Мин. устанавливаемый уровень	-40 дБм


	Гармонические искажения второго порядка	100 кГц...4,5 ГГц	-20 дБн
		4,5 ГГц...8,5 ГГц	-20 дБн
		8,5 ГГц...14 ГГц	-35 дБн
	Интермодуляционные искажения третьего порядка и субгармоники	100 кГц...4,5 ГГц	-30 дБн
		4,5 ГГц...8,5 ГГц	-40 дБн


		8,5 ГГц...14 ГГц	-35 дБн
	Негармонические искажения	100 кГц...14 ГГц	-40 дБн
Вход тестового порта	Уровень собственных шумов (определяется как СКЗ коэфф. передачи с ПЧ 10 кГц, нормализованное к 1 Гц)	100 кГц…10 МГц	-100 дБм, -110 дБм (тип.)
		10 МГц...14 ГГц	-115 дБм, -120 дБм (тип.)
	Шум сигнала (настройки по умолчанию, При передаче/отражении: ПЧ 1 кГц для сигналов < 10 МГц; 10 кГц для сигналов ≥ 10 МГц)	100 кГц…10 МГц	Магнитуда: 0,006 дБскз; 0,003 дБскз (тип.) Фаза: 0,045 градскз; 0,025 градскз;
		10 МГц...14 ГГц	Магнитуда: 0,005 дБскз; 0,0015 дБскз (тип.) Фаза: 0,035 градскз; 0,02 градскз;
	Температурная стабильность (тип.)	5 кГц...100 кГц	Магнитуда: 0,03 дБскз/°C Фаза: 0,2 градскз/°C
		100 кГц...4,5 ГГц	Магнитуда: 0,02 дБскз/°C Фаза: 0,1 градскз/°C
		4,5 ГГц...14 ГГц	Магнитуда: 0,03 дБскз/°C Фаза: 0,35 градскз/°C
	Опасный входной уровень		+25 дБм или ±35 В пост. напряж.
Время измерения (сканирование, 1 ГГц центр. частота, 200 МГц полоса обзора, 201 точка сканирования, измерение параметров S11)	Время сканирования (TSWEEP)	Фильтр ПЧ 1 МГц	11,2 мс
	Время сканирования (TSWEEP)	Фильтр ПЧ 500 кГц	11,25 нс
	Время цикла сканирования (TCYCLE)	Фильтр ПЧ 1 МГц	11,2 мс
	Время цикла сканирования (TCYCLE)	Фильтр ПЧ 500 кГц	11,25 нс
	Время подготовки на точку (TPREP)		50 мкс
	Время сбора данных на точку (TACQ)	Фильтр ПЧ 1 МГц	3,5 мкс
	Время сбора данных на точку (TACQ)	Фильтр ПЧ 500 кГц	5,3 мкс
	Общее время на точке (TPOINT)	Фильтр ПЧ 1 МГц	53,5 мкс
	Общее время на точке (TPOINT)	Фильтр ПЧ 500 кГц	55,3 мкс
	Время сканирования	Диапазон частот	Калибровка	Фильтр ПЧ	201 точка	401 точка	1601 точка
		10 МГц...4,5 ГГц	Без калибровки	1 МГц	12,52 мс	22,93 мс	85,40 мс
				500 кГц	12,52 мс	22,94 мс	85,40 мс
				100 кГц	12,56 мс	22,98 мс	85,46 мс
				1 кГц	202 мс	402 мс	1599 мс
		10 МГц...4,5 ГГц	Двухпортовая калибровка	1 МГц	25,11 мс	45,81 мс	170,77 мс
				500 кГц	25,00 мс	45,82 мс	170,78 мс
				100 кГц	25,10 мс	45,93 мс	170,90 мс
				1 кГц	407 мс	806 мс	3198 мс
		10 МГц...8,5 ГГц	Без калибровки	1 МГц	13,06 мс	23,48 мс	86,00 мс
				500 кГц	13,07 мс	23,49 мс	86,02 мс
				100 кГц	13,13 мс	23,54 мс	86,08 мс
				1 кГц	203 мс	402 мс	1599 мс
		10 МГц...8,5 ГГц	Двухпортовая калибровка	1 МГц	25,44 мс	46,28 мс	171,28 мс
				500 кГц	25,47 мс	46,29 мс	171,30 мс
				100 кГц	25,59 мс	46,41 мс	171,40 мс
				1 кГц	405 мс	804,7 мс	3199 мс
		10 МГц...14 ГГц	Без калибровки	1 МГц	14,03 мс	22,93 мс	85,40 мс
				500 кГц	14,04 мс	22,94 мс	85,40 мс
				100 кГц	14,12 мс	22,98 мс	85,46 мс
				1 кГц	204 мс	402 мс	1599 мс
		10 МГц...14 ГГц	Двухпортовая калибровка	1 МГц	26,55 мс	47,32 мс	172,40 мс
				500 кГц	26,52 мс	47,33 мс	172,43 мс
				100 кГц	26,68 мс	47,50 мс	172,58 мс
				1 кГц	406,8 мс	805,8 мс	3212 мс
ВХОДЫ / ВЫХОДЫ	Разъемы на передней панели	ВЧ входы RF 1, RF 2	Частотный диапазон 5 кГц...14 ГГц Разъем N-типа (розетка) Импеданс 50 Ом
	Разъемы на передней панели	Вход/выход низкой частоты LO In/Out

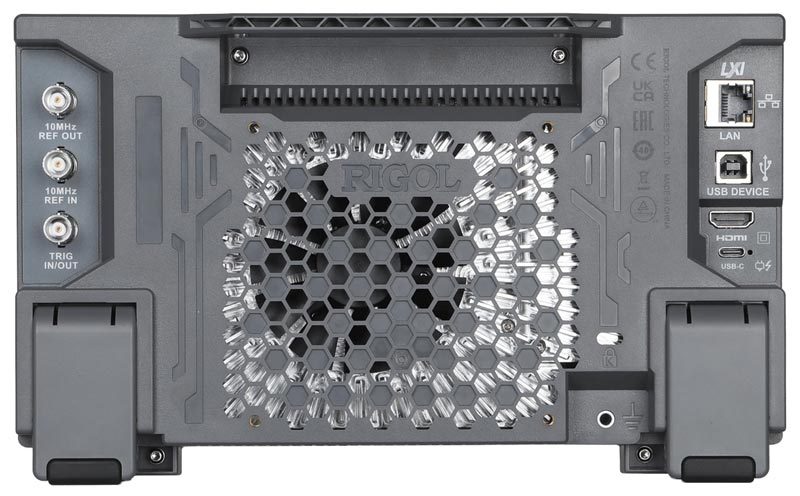

	Разъемы на задней панели	Выход опорной частоты 10 MHz REF OUT	Частота 10 МГц Входной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (розетка) Импеданс 50 Ом
		Выход опорной частоты 10 MHz REF OUT
		Вход тактовой частоты 10 MHz REF IN	Частота 10 МГц ±2 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (розетка) Импеданс 50 Ом
		Вход / Выход синхронизации Trig IN/OUT	Разъем BNC-тип (розетка) Вход синхронизации: Входной импеданс ≥1 кОм (ном.) Уровень запуска: 3,3 В TTL уровень Выход синхронизации: Выходной импеданс: 50 Ом Уровень запуска: 3,3 В TTL уровень
		USB Host	1 на передней панели USB Type-A Версия 2.0
	Интерфейсы

		USB Device	1 на задней панели USB Type-B Версия 2.0
		LAN	1 на задней панели Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device
		HDMI	1 на задней панели Разъем A-plug Протокол HDMI 1.4
Общие характеристики	Дисплей	Тип	Емкостной мультитач
	Дисплей	Разрешение	1024 х 600
	Системная часть	Операционная система	Linux
		Операционная система	Linux
		Внутренняя память	32 ГГб
		Внешняя память	USB-флэш накопитель
		Интерфейс питания	Type-C
	Питание

		Выход адаптера	DC 20 В, 5A
		Потребляемая мощность	50 Вт (тип.)
	Рабочая температура		0 °C…40 °C
	Габаритные размеры		265,35 x 161,75 х 77,38 мм
	Масса		1,9 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.
