Источник питания APS-7305

Розничная цена (с НДС):
недоступно
На заказ На заказ
Поверка APS-7305: 6 000,00 руб.
Срок поверки: 30 рабочих дней
Заказать поверку/калибровку
Торговая марка: АКТАКОМ
Прибор внесён в Государственный реестр средств измерений Госреестр:
51134-12
RS-232

Снято с производства. Замена: APS-7306, APS-7306L

Источник питания АКТАКОМ APS-7305 необходим в случаях, когда требуется обеспечить питание радиотехнических устройств стабилизированным напряжением или током. Управление источником питания АКТАКОМ APS-7305 может осуществляться как с передней панели, так и дистанционно через интерфейс RS-232. Функциональность и доступная цена обеспечивают источнику питания APS-7305 широкое применение при проведении работ в процессах наладки, ремонта и лабораторных исследований.

Особенности источника питания АКТАКОМ APS-7305

Технические характеристики

  • Дисплей: 3 LED дисплея
  • Количество каналов: 1 канал
  • Выходное напряжение: 0…30 В
  • Выходной ток: 0…5 А
  • Погрешность установки напряжения: ±0.1% + 20 мВ
  • Погрешность установки тока: ±0.5% + 5 мА (≤3 А), ±0.5% + 10 мА (>3 А)
  • Пульсация + шум по напряжению: 2 мВ с.к.з. (≤3 А), 3 мВ с.к.з. (>3 А)
  • Питание: 220 В
  • Выходная мощность: 150 Вт
  • Интерфейс RS-232
  • Габаритные размеры: 125x170x270 мм
  • Вес 3,5 кг
  • Габариты в упаковочной таре 240х200х340, вес 5,0 кг.

Указание мер безопасности

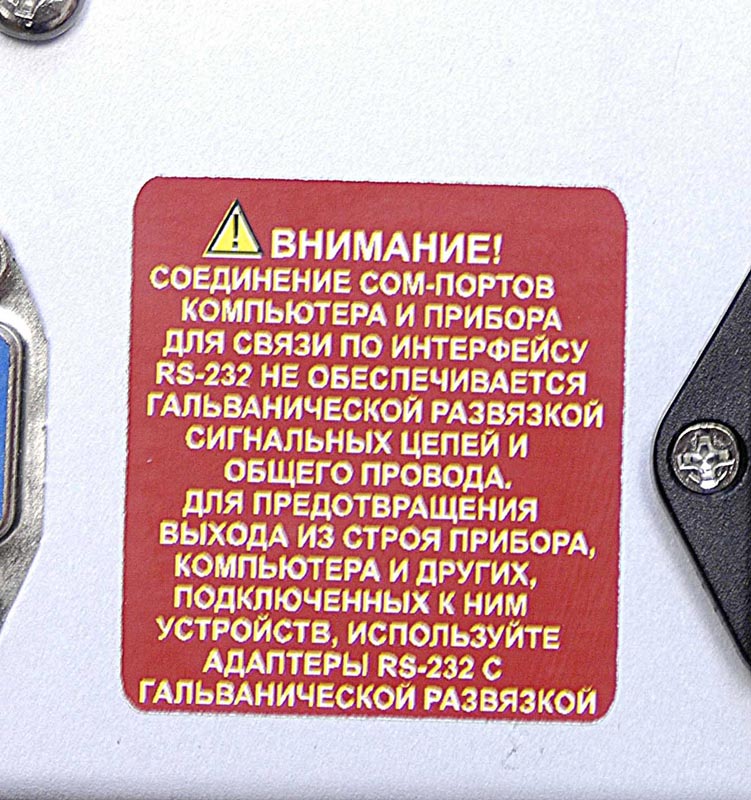

Соединение СОМ-портов компьютера и прибора для связи по интерфейсу RS-232 не обеспечивает гальваническую развязку сигнальных цепей и общего провода. Для полного исключения взаимного влияния друг на друга и во избежание выхода из строя прибора, компьютера и других, подключенных к ним устройств, используйте адаптеры RS-232 с гальванической развязкой (не входят в комплект прибора). Для построения систем с дистанционно управляемыми источниками питания с хорошей гальванической развязкой рекомендуется использовать аналогичные по параметрам лабораторные источники питания APS-7305L.

Стандартная комплектация

  • Источник питания
  • Сетевой кабель питания
  • Эксплуатационный документ

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

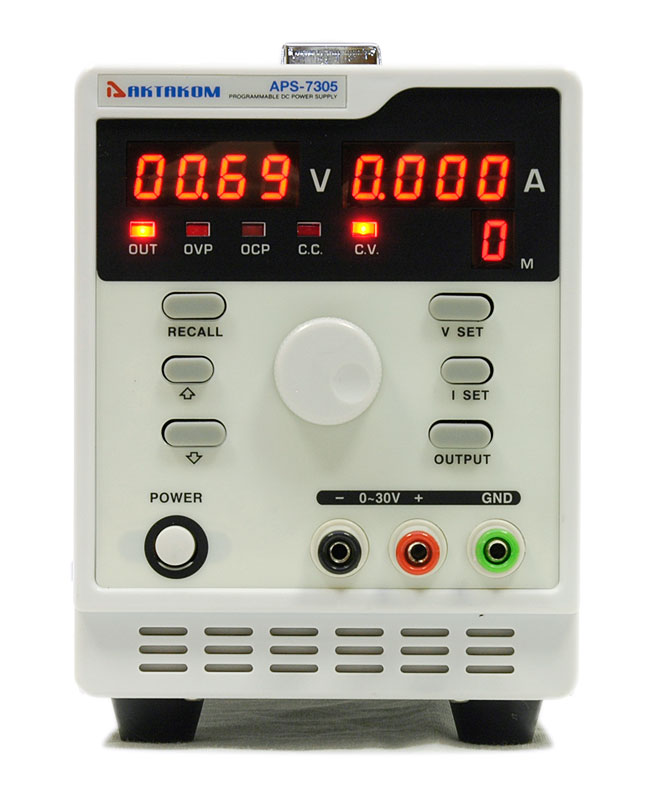

Источник питания APS-7305 - лицевая панель
Источник питания APS-7305 - лицевая панель
Увеличить

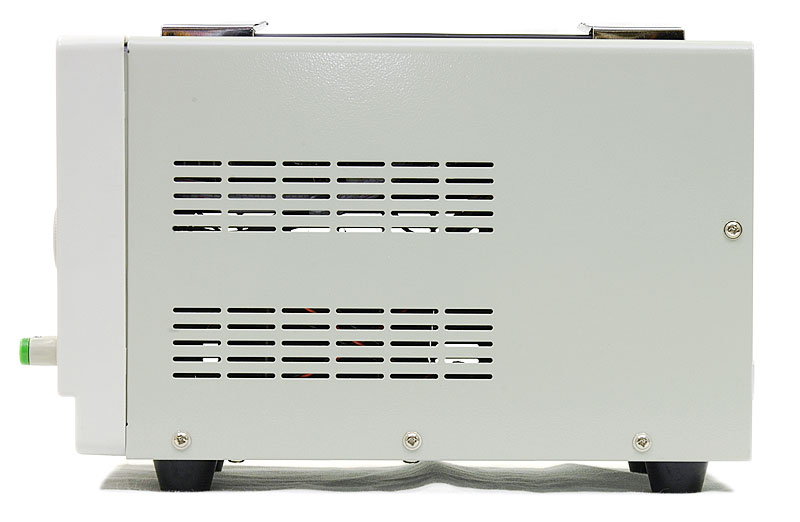

Источник питания APS-7305 - вид сбоку
Источник питания APS-7305 - вид сбоку
Увеличить

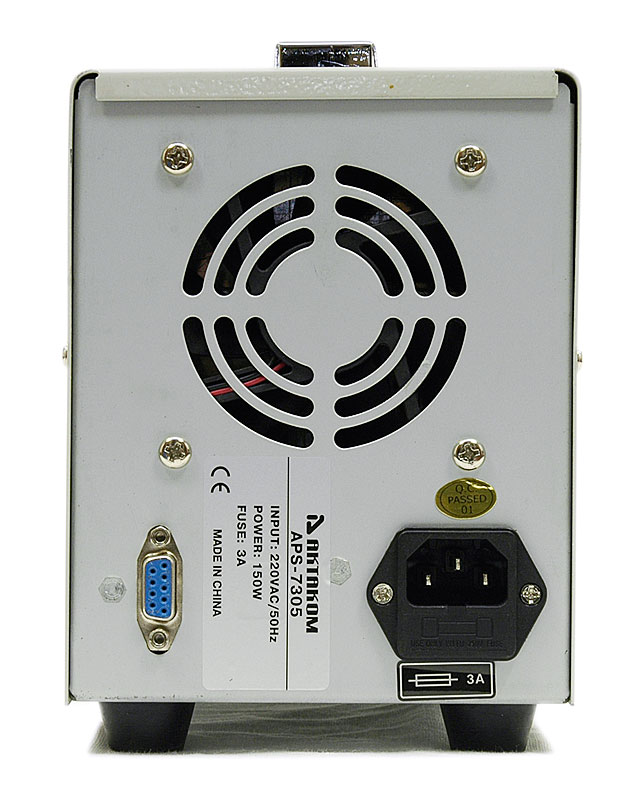

Источник питания APS-7305 - задняя панель
Источник питания APS-7305 - задняя панель
Увеличить

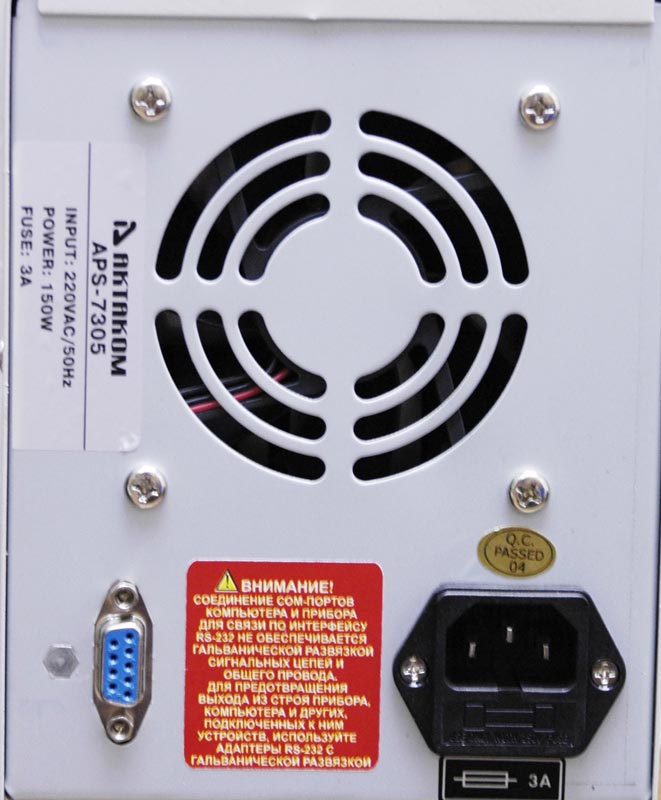

Источник питания APS-7305 - вид сзади
Источник питания APS-7305 - вид сзади
Увеличить
Источник питания APS-7305 - вид сзади
Источник питания APS-7305 - вид сзади
Увеличить

Статьи, публикации

  • Лабораторные программируемые источники питания АКТАКОМ с дистанционным управлением
    Управляемые источники питания семейства AKTAKOM APS-XXXX очень удачно расширяют возможности работы в современной лаборатории для питания радиотехнических устройств стабилизированным напряжением или током, при проведении работ в процессах наладки, ремонта и лабораторных исследований. Дистанционное управление в сочетании с полной гальванической развязкой (по интерфейсу LAN) предоставляет наилучшие возможности для использования этих лабораторных источников питания для применения в лабораториях, находящихся в нескольких помещениях или в передвижных установках.

Вопросы и ответы

  • Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?
  • Какие условия эксплуатации предусмотрены для данного источника питания?
  • Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

  • Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?

    В источниках питания Актаком используется 2 вида защиты.

    В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.

    В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на   выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.

    В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.

    Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.

    Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.


    Наверх

    Какие условия эксплуатации предусмотрены для данного источника питания?

    Условия эксплуатации:

    1. Питающее напряжение, температуру хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 25 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Категорически запрещается подавать на выходные разъёмы прибора внешнее напряжение.
      • Не допускается подключение прибора к цепям:
        • с индуктивной нагрузкой;
        • обратной полярности, относительно маркировки гнёзд прибора;
        • пульсирующего или переменного напряжения;
        • имеющие значения напряжения или тока, превышающие указанные в разделе "Технические характеристики" эксплуатационного документа.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Можно ли использовать предлагаемые Вами лабораторные источники питания для зарядки аккумуляторных батарей?

    Предлагаемые нами лабораторные источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством. Некоторые предлагаемые нами источники питания имеют специальный выход для зарядки мобильных устройств.
    Наверх
