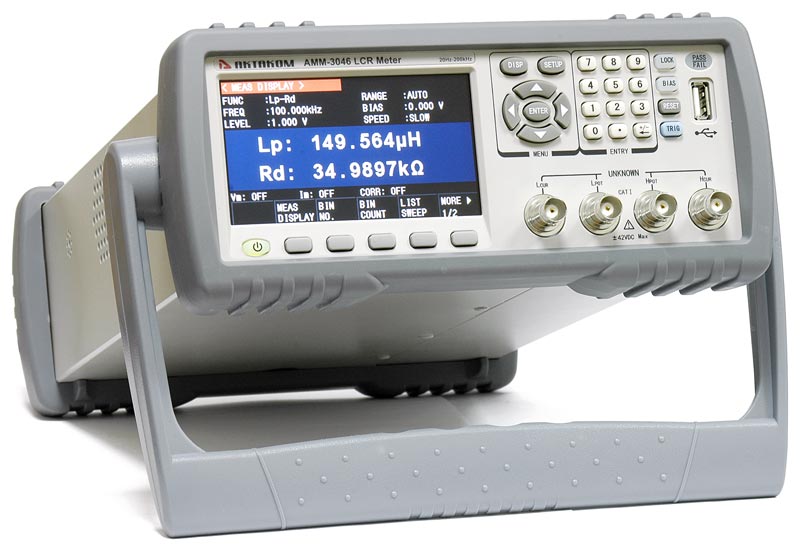

Анализатор компонентов АММ-3046

Розничная цена (с НДС):
299 652,00 руб.
Есть на складе Есть на складе
Купить Купить
Подарок
Торговая марка: АКТАКОМ
USB Host RS-232
Анализатор компонентов АКТАКОМ АММ-3046 (измеритель RLC) обладает высокой точностью измерения (0,05%) и широкими функциональными возможностями. LCR-метр АММ-3046 позволяет проводить измерения на 15025 точках с тестовой частотой от 20 Гц до 200 кГц. Анализатор компонентов (измеритель RLC) АММ-3046 имеет встроенный источник смещения тока и напряжения, контроль уровня тестового сигнала, возможность работы по списку, компаратор на 10 ячеек и широкий набор интерфейсов для подключения к ПК.

Технические характеристики

Характеристика
Значение
Измеряемые (тестируемые) параметры |Z|, |Y|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
Базовая точность измерения LCR 0,05%
Частотные характеристики тестового сигнала Тестовая частота 20 Гц...200 кГц (15025 точек по встроенной сетке частот )

Точность установки

0,01%
Уровень тестового сигнала AC Напряжение тестового сигнала 10 мВ...2 Вскз (режим Normal, ALC OFF)
10 мВ...1 Вскз (режим Constant level, ALC ON)
Разрешение 10 мВ
Точность ±(10% Uуст + 2 мВ) (режим Normal, ALC OFF)
±(6% Uуст + 2 мВ) (режим Constant level, ALC ON)
Ток тестового сигнала 100 мкА...20 мАскз (режим Normal, ALC OFF)
100 мкА...10 мАскз (режим Constant level, ALC ON)
Разрешение 100 мкА
Точность ±(10% Iуст + 10 мкА) (режим Normal, ALC OFF)
±(6% Iуст + 10 мкА) (режим Constant level, ALC ON)
Мониторинг уровня тестового сигнала DCR Диапазон напряжения 0,01 мВ...2 Вскз
Точность мониторинга ±3% Uсчит + 0,5 мВ) для 5 мВ...2 Вскз
±12% Uсчит + 0,1 мВ) для 0,01 мВ...5 мВскз
Диапазон тока 0,001 мкА…20 мАскз
Точность мониторинга ±3% Iсчит + 5 мкА) для 50 мкА...20 мАскз
±12% Uсчит + 1 мкА) для 0,001 мкА...50 мкАскз
Внутренний источник смещения DC (только для АММ-3046) Напряжение / ток 0 В...±5 В / 0 мА...±50 мА (импеданс 100 Ом)
0 В...±1,5 В / 0 мА...±50 мА (импеданс 30 Ом)
Наилучшее разрешение 1 мВ / 10 мкА
Точность установки ±(1% Uуст + 5 мВ)
Вых. импеданс 30 Ом, 100 Ом выбираемый
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц Быстрое: 75 изм/с
Среднее: 11 изм/с
Медленное: 2,7 изм/с
Диапазон измерения LCR параметров |Z|, X, R, DCR 0,00001 Ом...99,9999 МОм
|Y|, B, G 0,00001 мкСм..99,9999 См
C 0,00001 пФ...9,99999 Ф
L 0,00001 мкГн...99,9999 кГн
D 0,00001...9,99999
Q 0,00001...99999,9
θ (град) -179,999°...179,999°
θ (рад) -3,14159...3,14159
Схема замещения последовательная, параллельная
Выбор диапазона Ручной, автоматический
Режим запуска Внутренний, ручной, внешний, по шине
Усреднение 1...255
Математические операции ΔABC, Δ%
Установка задержки 0...60с, разрешение 1 мс
Компаратор 10 ячеек сортировки, BIN1...BIN9; доп. ячейки NG, AUX, счетчик ячеек, выход PASS/FAIL на передней панели, LED индикатор
Список свипирования 201 точка, частота, AC напряж. /ток, смещение, пределы, внутренний /внешний источник
Внутренняя память 40 групп настроек
Внешняя USB память файлы настроек, CSV файлы
Интерфейсы HANDLER, USB, RS-232C на задней панели
USB host на передней панели
Дисплей цветной ЖК TFT, 6 разрядов (макс. отобр. 999999),
Рабочая температура /влажность 0 °С...40 °С, ≤75%RH
Питание 99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
Макс. потребляемая мощность 80 ВА
Габаритные размеры (ш х в х г ) 235 х 105 х 360 мм
Вес Около 3,6 кг

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

  • Анализатор компонентов
  • 4-проводные щупы Кельвина
  • 4-проводный тестовый зажим
  • Калибровочная пластина
  • Запасные предохранители
  • Кабель питания
  • Эксплуатационный документ

Дополнительная комплектация

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Дополнительные иллюстрации

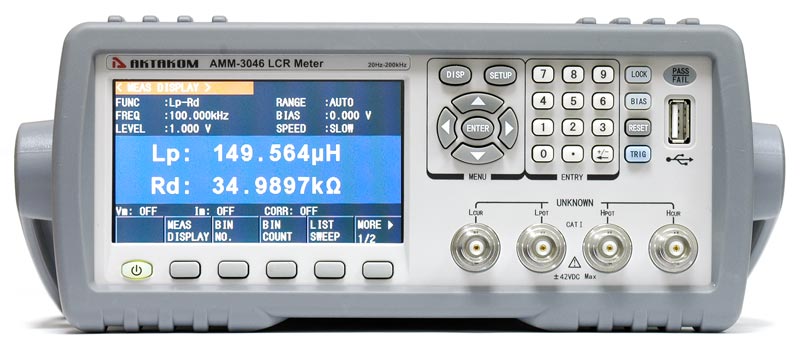

Анализатор компонентов АММ-3046 - вид спереди
Анализатор компонентов АММ-3046 - вид спереди
Увеличить

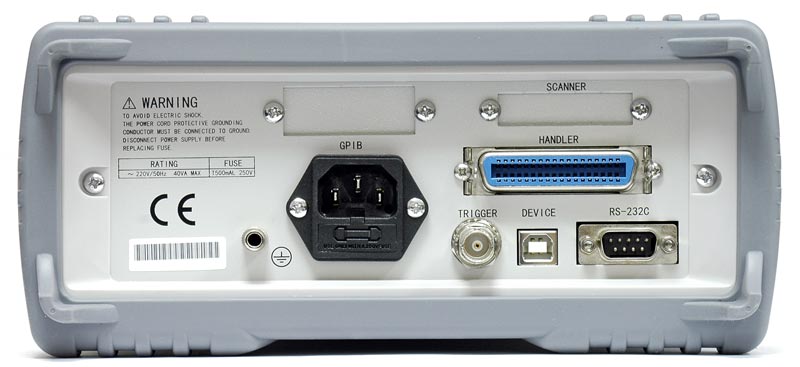

Анализатор компонентов АММ-3046 - вид сзади
Анализатор компонентов АММ-3046 - вид сзади
Увеличить

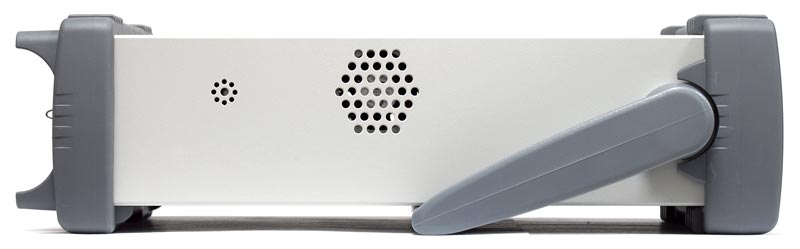

Анализатор компонентов АММ-3046 - вид сбоку
Анализатор компонентов АММ-3046 - вид сбоку
Увеличить

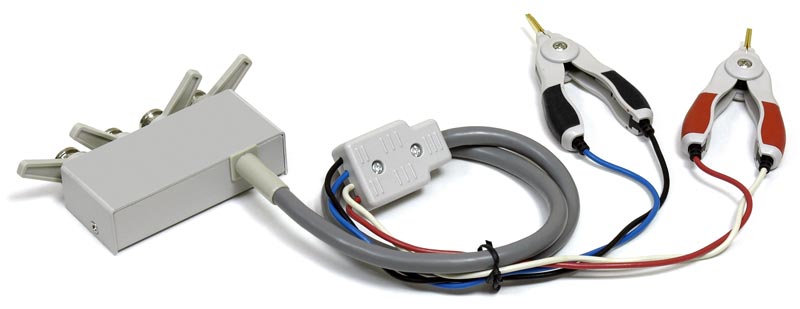

Анализатор компонентов АММ-3046 - щупы Кельвина
Анализатор компонентов АММ-3046 - щупы Кельвина
Увеличить

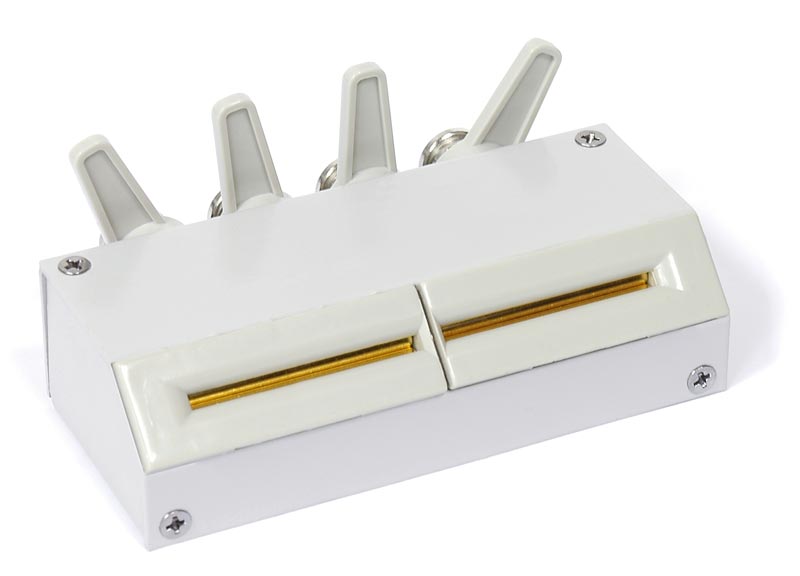

Анализатор компонентов АММ-3046 - тестовый зажим
Анализатор компонентов АММ-3046 - тестовый зажим
Увеличить
Анализатор компонентов АММ-3046 - предохранители
Анализатор компонентов АММ-3046 - предохранители
Увеличить

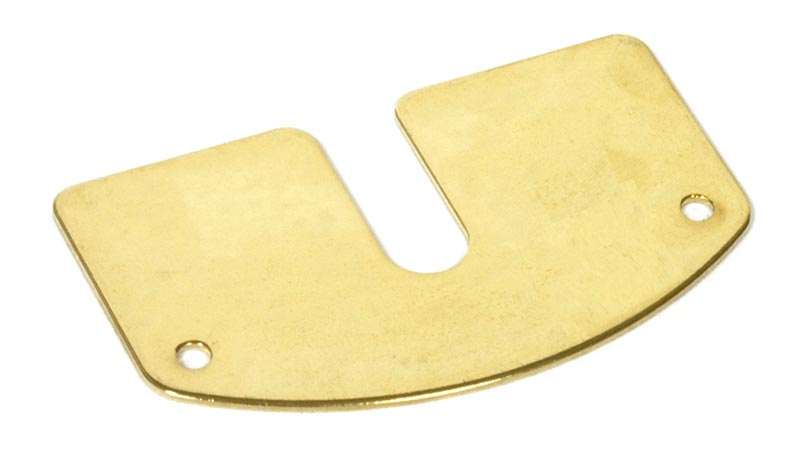

Анализатор компонентов АММ-3046 - Калибровочная пластина
Анализатор компонентов АММ-3046 - Калибровочная пластина
Увеличить

Вопросы и ответы

  • Какие условия эксплуатации предусмотрены для данного RLC-метра?
  • Какой тип кабеля RS-232 испольуется для дистанционного управления анализаторами компонентов Актаком АММ-30хх?

  • Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Какой тип кабеля RS-232 испольуется для дистанционного управления анализаторами компонентов Актаком АММ-30хх?

    Для дистанционного управления анализаторами компонентов Актаком АМ-3044/3046, АММ-3038/3048/3058, АММ-3068/3078/3088 применяется нуль модемный кабель RS-232.
    Управление через COM порт, расположенный на задней панели прибора, производится при помощи SCPI команд.
