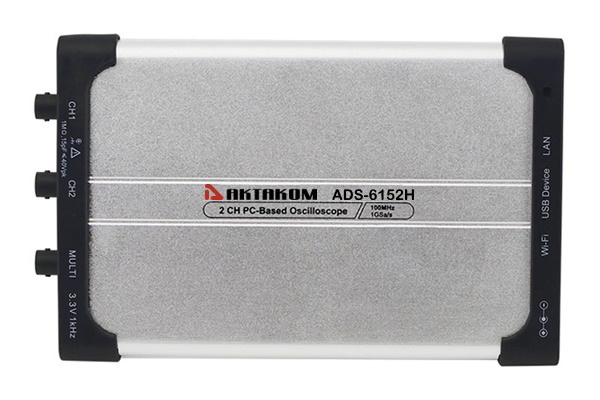

Характеристика
|
Значение
|
|
Полоса пропускания
|
8 бит
|
100 MГц
|
|
12 бит
|
100 MГц
|
|
14 бит
|
20 MГц
|
|
Количество каналов
|
2 осциллографа + 1 генератора сигналов
|
|
Регистрация
|
Режим
|
Обычный, пиковый детектор, усреднение
|
|
Макс. дискретизация (реальное время)
|
8 бит
|
1 Гвыб/сек (500 Mвыб/сек - 2 канала)
|
|
12 бит
|
500 Мвыб/сек (250 Mвыб/сек - 2 канала)
|
|
14 бит
|
125 Мвыб/сек (125 Mвыб/сек - 2 канала)
|
|
Вход
|
Связь по входу
|
DC, AC, GND
|
|
Входной импеданс
|
1 MΩ ±2% в параллель 15 пФ ±5 пФ
|
|
Учет ослабления пробников
|
1X, 10X, 100X, 1000X
|
Максимальное входное напряжение
|
40 Вп-п (DC + AC пик-пик)
|
|
Ограничение полосы пропускания
|
20 МГц, полный диапазон
|
Изолированность каналов
|
50 Гц: 100 : 1
10 МГц: 40 : 1
|
|
Задержка между каналами
|
150 пс
|
Параметры горизонтальной системы
|
Частота дискретизации
|
8 бит
|
0,5 выб/сек ~ 1 Гвыб/сек (1 канал)
0,5 выб/сек ~ 500 Mвыб/сек (2 канала)
|
|
12 бит
|
0,5 выб/сек ~ 500 Mвыб/сек (1 канал)
0,5 выб/сек ~ 250 Mвыб/сек (2 канала)
|
|
14 бит
|
0,5 выб/сек ~ 125 Mвыб/сек (1 канал)
0,5 выб/сек ~ 125 Mвыб/сек (2 канала)
|
|
Интерполяция
|
(sin x)/x
|
|
Глубина записи
|
10 M точек
|
|
Коэффициент развертки
|
2 нс/дел ~ 100 с/дел, с шагом 1~2~5
|
Погрешность времени выборки и времени задержки
|
±25 ppm (тип.)
|
|
Погрешность измерения интервалов (DC~100 МГц)
|
однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс)
усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
|
|
Параметры вертикальной системы
|
АЦП
|
8 бит / 12 бит /14 бит
|
Вертикальное отклонение
|
2 мВ/дел ~ 5 В/дел
|
|
Полоса пропускания для однократного сигнала
|
Полный диапазон
|
|
Низкочастотный предел
|
≥5 Гц ( на входе, закрытый вход, -3dB)
|
|
Время нарастания
|
≤3.5 нс (типичное)
|
|
Погрешность коэф. усиления
|
±2%
|
|
Погрешность коэф. усиления (усреднения)
|
Усреднение по 16 регистрациям:
±(2% + 0.05 дел)
|
Диапазон смещения
|
±2 В (2 мВ/дел ~ 50 мВ/дел)；
±20 В (100 мВ/дел ~ 500 мВ/дел)；
±40 В (1 В/дел ~ 5 В/дел)
|
|
Измерения
|
Курсорные
|
ΔV и ΔT между курсорами
|
|
Автоматические
|
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
|
|
Математические операции
|
+, -, *, /, FFT
|
|
Фигуры Лиссажу
|
Диапазон
|
Полный
|
|
Сдвиг фаз
|
±3°
|
Система запуска
|
Режим запуска
|
Однократный, обычный, авто
|
Тип запуска
|
Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания
|
Запуск по видеосигналу
|
NTSC, PAL и SECAM
|
|
Диапазон установки уровня запуска
|
±5 делений от центра экрана
|
|
Погрешность установки уровня запуска
|
±0,3 деления
|
|
Удержание запуска
|
100 нс ~ 10 с
|
|
Генератор сигналов
|
Количество каналов
|
1
|
|
Формы сигнала
|
синусоидальная, прямоугольная, пилообразная, импульсная
|
Диапазон частот
|
0,1 Гц ~ 5 МГц (синусоидальная)
0,1 Гц ~ 200 кГц (прямоугольная)
1 Гц ~ 10 кГц (пилообразная)
1 Гц ~ 10 кГц (импульсная)
|
|
Частота дискретизации
|
25 Мвыб/сек
|
|
Вертикальное разрешение
|
10 бит
|
|
Диапазон амплитуд
|
10 мВп-п ~ 5 Вп-п
|
|
Смещение (AC + DC)
|
±2,5 В
|
Выходной импеданс
|
50 Ом (тип.)
|
Интерфейс
|
USB device (type-c), USB-host (для Wi-Fi адаптера), LAN
WiFi (опц.)
|
Входы/выходы
|
Выход для компенсации пробника ( 3,3 В /1 кГц)
|
Питание
|
5 - 15 В / 1,2 А
|
Потребляемая мощность
|
≤ 8 Вт
|
|
Габаритные размеры
|
190 мм × 120 мм × 18 мм (Д*В*Г)
|
Вес
|
около 380 гр
|
