Новые описания на анализаторы спектра R&S® FSH4 и FSH8

31.01.2018

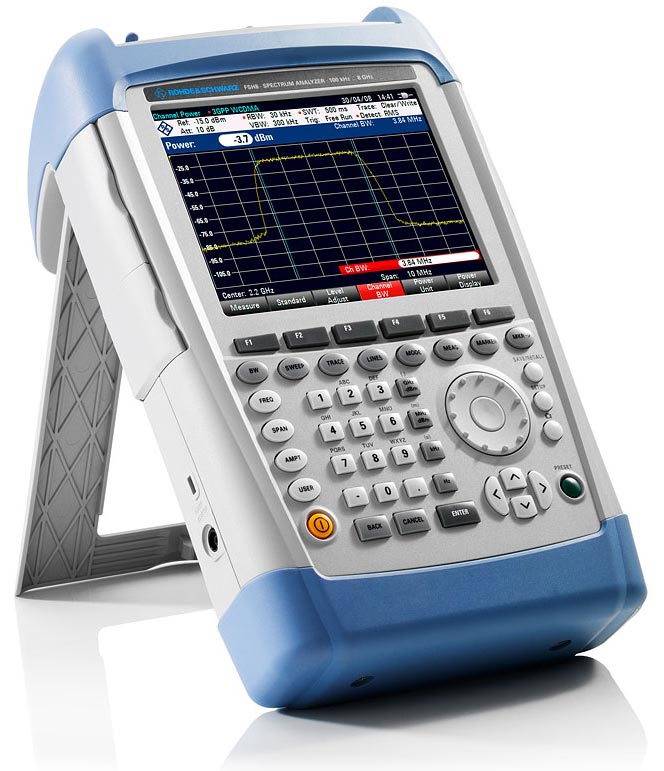

На нашем сайте обновлено описание портативных анализаторов спектра Rohde & Schwarz FSH4 и FSH8.



В опубликованных на сайте описаниях существенно более полно представлены технические параметры и функциональные возможности анализаторов спектра R&S® FSH во всех шести модификациях этих приборов.
Анализаторы спектра R&S® FSH являются эффективным средством измерений, благодаря отличным характеристикам и широкому набору измерительных функций. Кроме того, малый вес, простое и понятное управление и возможность питания от батареи делают анализатор спектра R&S® FSH8 незаменимым инструментом для работы в полевых условиях. Анализаторы спектра R&S® FSH4 могут выполнять измерения вплоть до верхней граничной частоты 3,6 ГГц, а FSH8 - до 8 ГГц.

Некоторые модели анализаторов спектра R&S® FSH имеют встроенный следящий генератор, что позволяет их использовать для определения передаточных характеристик кабелей, фильтров, усилителей и т.п.
Выпускаются также модели со встроенным КСВН-мостом, которые можно использовать для измерения расстояния до места повреждения, согласования, векторного анализа электрических цепей. Все анализаторы спектра R&S® FSH оборудованы регулируемым предусилителем, который позволяет измерять сигналы очень малого уровня. В качестве принадлежностей выпускаются два датчика мощности – для прецизионного измерения поглощаемой мощности и для направленных измерений мощности.

Модели прибора	Диапазон частот	Предусилитель	Следящий генератор	Встроенный КСВН-мост
R&S® FSH4, модель .04	от 9 кГц до 3,6 ГГц	•	-	-
R&S® FSH4, модель .14	от 9 кГц до 3,6 ГГц	•	•	-
R&S® FSH4, модель .24	от 100 кГц до 3,6 ГГц	•	•	•
R&S® FSH8, модель .08	от 9 кГц до 8 ГГц	•	-	-
R&S® FSH8, модель .18	от 9 кГц до 8 ГГц	•	•	-
R&S® FSH8, модель .28	от 100 кГц до 8 ГГц	•	•	•

В зависимости от модификации к стандартным измерительным функциям анализаторов спектра Rohde & Schwarz FSH4 и FSH8 относятся

Функции	.04/.08	.14/.18	.24/.28
Измерение мощности TDMA	•	•	•
Измерение мощности в канале	•	•	•
Измерение напряженности поля / измерения всенаправленной антенной	•	•	•
Измерение занимаемой полосы	•	•	•
Установка частоты по таблице каналов	•	•	•
Скалярное измерение параметров передачи	-	•	•
Скалярное измерение параметров отражения	-	-	•

Но благодаря дополнительным опциям функциональность и возможности анализаторов спектра R&S® FSH могут быть существенно расширены.

Полные описания анализаторов спектра Rohde & Schwarz FSH доступны по ссылкам, приведенным ниже:
R&S® FSH4, модель .04
R&S® FSH4, модель .14
R&S® FSH4, модель .24
R&S® FSH8, модель .08
R&S® FSH8, модель .18
R&S® FSH8, модель .28
