Доступен к поставке двухканальный осциллограф - приставка + анализатор спектра АСК-3102 1Т. АСК-3102 1Т построен на основе базовой модели АСК-3102, но имеет более мощную аппаратную платформу и более развитое программное обеспечение. Благодаря этому в АСК-3102 1Т существенно расширились возможности по синхронизации. Теперь их стало 10 типов:

Фронт

Пересечение заданного уровня напряжения в заданном направлении

ПереходПо времени нарастания или спада
ДлительностьПо длительности импульса
ПаузаОтсутствие импульса в течение указанного времени
ГлитчПо импульсу длительностью меньше периода дискретизации
РантПо амплитуде импульса
ОкноПо выходу/входу сигнала в пороговое окно
Логический шаблонЛогическая функция каналов
Логическое состояниеЛогическая функция каналов, привязанная к синхроимпульсам

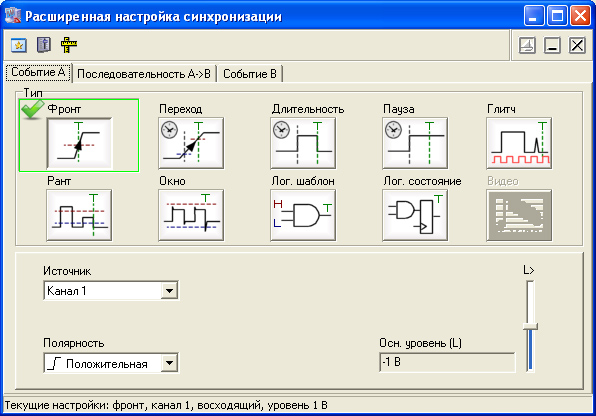

Последовательный запускСобытие В после события А (по заданной задержке и/или количеству событий)

Миниатюрная модель 2-канального цифрового запоминающего USB осциллографа АСК-3102 1Т выполнена в виде приставки к ПК и подключается через USB-порт. Среди основных технических характеристик можно отметить:

  • 2 независимых канала с полосой пропускания до 100 МГц
  • частота дискретизации 10 ГГц (стробоскопический режим)
  • частота дискретизации 100 МГц (режим реального времени)
  • коэффициент вертикального отклонения 10 мВ/дел...10 В/дел с шагом 1-2-5
  • разрешение 8 бит
  • входное сопротивление 1 МОм или 50 Ом
  • диапазон значений коэффициента развертки 10 нс/дел....0,1 с/дел
  • буфер записи до 128 кБ на канал (определяется пользователем)
  • произвольно выбираемая длина предзаписи/послезаписи
  • автоматическая настройка на входные сигналы
  • большой выбор курсорных и автоматических измерений
  • статистические измерения и построение гистограмм
  • анализатор спектра (БПФ)
  • цифровой люминофор
  • аварийная сигнализация
  • подключение к ПК через USB 2.0

В комплект поставки входит расширенное программное обеспечение AKTAKOM Oscilloscope Pro

Расширенное программное обеспечение AKTAKOM Oscilloscope Pro обеспечивает обнаружение и составление списка доступных к работе виртуальных приборов, подключённых к компьютеру локально (по интерфейсу USB) или через сеть Ethernet/Internet; инициализацию и тестирование выбранного экземпляра USB осциллографа.

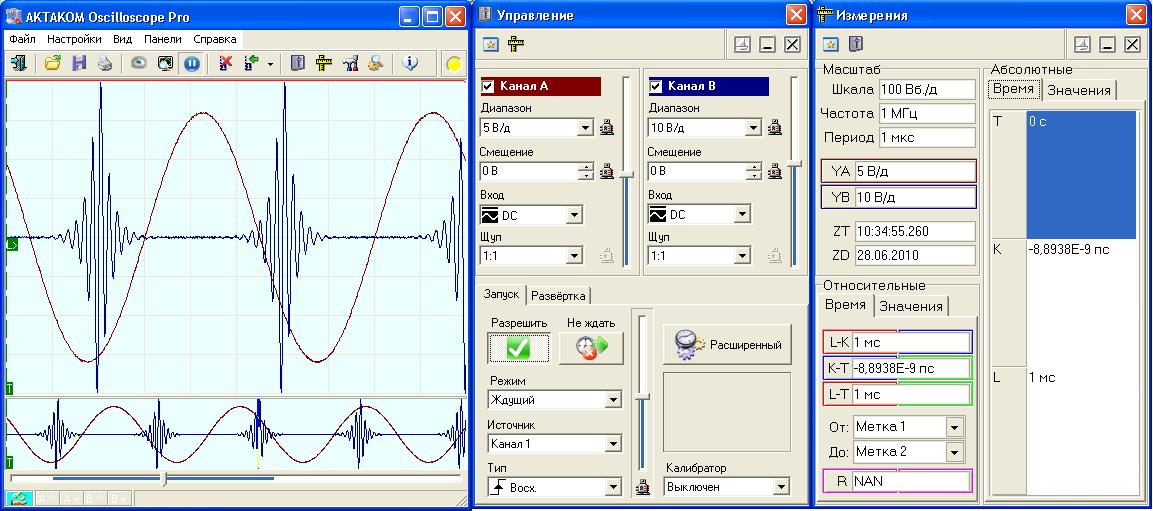

Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных покадровым (режим осциллографа) или непрерывным (режим самописца) способом. Собранные осциллограммы отображаются на основном и обзорном графиках, графики могут масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (точками, отрезками, сплайнами), для отображения доступны режимы персистенции и цифрового люминофора. Для ручных измерений по графику доступны два курсора и десять пользовательских меток, положения и интервалы для курсоров и меток отображаются в числовом виде в отдельном окне программы.

Поддерживается как режим цифрового осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором и отображением данных неограниченное время.

Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика. Файлы с числовыми данными могут быть затем вновь загружены в приложение для просмотра и анализа.

Поддерживается также печать данных измерений, печать может быть направлена на принтер или в графический файл.
Для обработки и автоматических измерений в приложение встроен модуль анализа.

В СТАНДАРТНЫЕ ФУНКЦИИ МОДУЛЯ АНАЛИЗА USB ОСЦИЛЛОГРАФА ВХОДЯТ:

  • цифровая фильтрация (полиномиальный, накопительный и спектральный фильтры);
  • цифровые преобразования сигнала (усиление/ослабление амплитуды, сжатие/растяжение шкалы времени, отражение по вертикали, реверс по горизонтали, добавление шума);
  • различные математические функции от сигналов по каналам (сумма, разность, произведение, отношение, среднеквадратическое каналов, производная, интеграл канала, интеграл произведения каналов, корреляция каналов);
  • аварийная сигнализация, следящая за выходом сигнала за установленные пределы амплитуды (доступна как в режиме самописца, так и в режиме осциллографа);
  • функции вольтметра, частотомера, измерителя сдвига фаз и интегратора;
  • автоматическое измерение параметров импульса (амплитуда, размах, выбросы, медиана, среднее, стандартная девиация, частота, период, длительность импульса, скважность, время нарастания, время спада);
  • спектральный анализ (выбираемый участок осциллограммы, определение КНИ, параметров основной гармоники, курсорные измерения на спектрограмме, поддерживаются окна: прямоугольное, треугольное, Ханна, Хеминга, Блэкмена, Блэкмена- Харриса, Гаусса, конический косинус, плоское, экспоненциальное) и синтез сигналов;
  • статистическая обработка результатов измерений (для выбранного параметра определяются среднее, минимум, максимум, стандартная девиация, строится гистограмма распределения вероятности, определяются асимметрия и эксцесс распределения, курсорные измерения по гистограмме);
  • калькулятор формул;
  • редактор для эмуляции сигналов.

Приложение позволяет пользователю вручную настроить цвета элементов графика и толщину линий осциллограмм или загрузить эти настройки из ранее сохранённых файлов цветовых схем. Размер, расположение и прозрачность всех окон приложения также могут настраиваться пользователем. Все настройки программы могут быть записаны в файл конфигурации и затем загружены.

Подробнее о расширенной синхронизации АСК-3102 1Т можно прочитать в статье А.А.Афонского и Е.В.Суханова "Возможности расширенной синхронизации в виртуальных осциллографах Актаком" опубликованной в журнале КИПиС 2010 № 3 .
