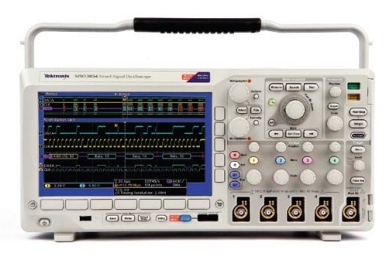

Логический анализатор – это многоканальное устройство сбора, хранения и отображения данных, представляющих собой последовательности нулей и единиц (логические состояния) в зависимости от того, больше или меньше входной сигнал заданного порогового уровня. Логические анализаторы подразделяются на автономные (анализаторы, выполненные в виде единого прибора) и виртуальные (анализаторы, имеющие отдельный блок сбора данных и работающие совместно с ПК по интерфейсу - приставка к ПК ).
Логические анализаторы обеспечивают представление собранных данных в виде:
Временной диаграммы
Последовательности кодов
Декодированных кодов (при наличии специального ПО)
Логические анализаторы могут работать синхронном и асинхронных режимах:
Синхронный режим (регистрация состояний) - режим сбора данных, при котором момент оцифровки состояний входа логического анализатора, определяется пришедшими из тестируемой схемы тактовыми импульсами на отдельный вход логического анализатора.
Асинхронный режим – режим сбора данных, при котором момент оцифровки состояний входа логического анализатора, определяется частотой, задаваемой внутренним генератором логического анализатора.
Логические анализаторы реализуют различные методы запуска и синхронизации.Следует различать запуск сбора данных - начало регистрации входных данных и запуск синхронизации - событие связывающее регистрируемы данные с известной точкой на шкале времени. Методы синхоронизации возможны - по фронту (спаду), по шаблону (образец комбинации входных данных), последовательность и длительность шаблана (шаблонов) м.б. задана и комбинация обоих методов синхронизации.
