Частота дискретизации

Частота дискретизации, частота записи или частота сэмплирования определяет количество выборок данных в единицу времени, взятых из непрерывного сигнала для последующей оцифровки и хранения в памяти. Единицей частоты дискретизации является герц – величина обратная секунде 1/с, с-1. В цифровых осциллографах частота дискретизации задается обычно в мега выборках в секунду (Мвыб./сек.) или в гига выборках в секунду (Гвыб./сек.). Величиной обратной частоте дискретизации является интервал дискретизации – промежуток времени между соседними отсчетами (выборками) в масштабе времени. В соответствие с теоремой Котельникова (за рубежом именуемой критерием Найквиста), для того чтобы восстановить непрерывный сигнал, необходимо чтобы частота дискретизации превосходила максимальную частоту дискретизируемого сигнала не менее, чем в два раза. В большинстве осциллографов существуют два режима записи: оцифровка в реальном времени и оцифровка в эквивалентном времени (стробоскопическая). При записи в реальном времени за одну регистрацию оцифровывается достаточное количество точек необходимых для точного реконструирования формы исходного сигнала. Для регистрации сигналов с частотой следования, превышающей половину частоту записи, используется выборка в эквивалентном времени, при котором реконструкция формы сигнала производится при многократном захвате небольшого количества информации от каждого повторения цикла записи входного повторяющегося сигнала.

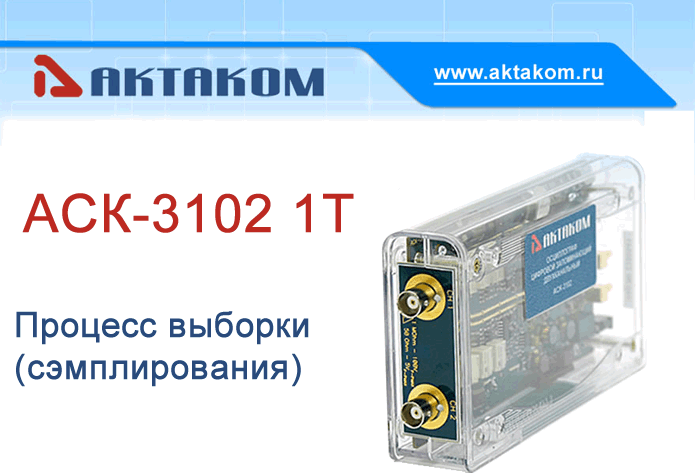

На иллюстрации процесса регистрации сигнала в реальном времени ниже частота записи соответствует интервалу между выборками, которые оцифровываются осциллографом и сохраняются в памяти.

Частота дискретизации
