Запуск по импульсу

Длительность импульса измеряется на заданном пользователем уровне. Запуск может осуществляться по импульсам как положительной так и отрицательной полярности по следующим условиям:

- длительность импульса положительной полярности меньше заданного значения;

- длительность импульса положительной полярности больше заданного значения;

- длительность импульса положительной полярности равна заданному значению;

- длительность импульса отрицательной полярности меньше заданного значения;

- длительность импульса отрицательной полярности больше заданного значения;

- длительность импульса отрицательной полярности равна заданному значению.

Данный тип синхронизации может использоваться для обнаружения аномалий в потоке импульсов по длительности, отличающейся от требуемой, а также для организации записи участка сигнала с момента появления импульса определенной длительности.

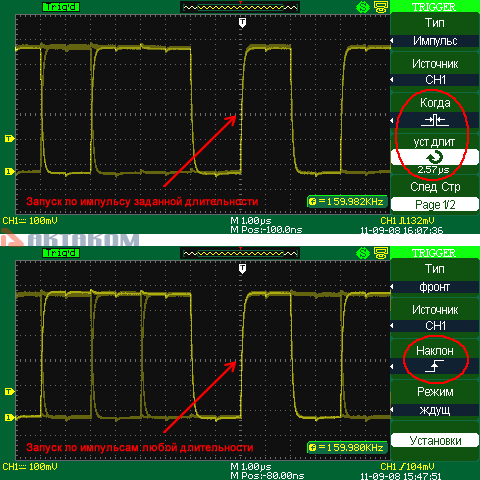

Иллюстрация ниже демонстрирует запуск по импульсу заданной и любой длительности:
