Синхронизация по глитчу

Особым случаем запуска по длительности является запуск по глитчу. Глитч – это в общем случае короткая импульсная помеха неконтролируемых параметров.
Синхронизация по глитчу – запуск по импульсам длительностью меньше заданного периода дискретизации. В виртуальных осциллографах Актаком АСК-3102 с опцией 1Т максимальная частота дискретизации в реальном времени 100 МГц, таким образом, синхронизация в этом режиме возможна с импульсами минимальной длительностью менее 10 нс. Запуск может осуществляться как по положительным, так и по отрицательным импульсам.

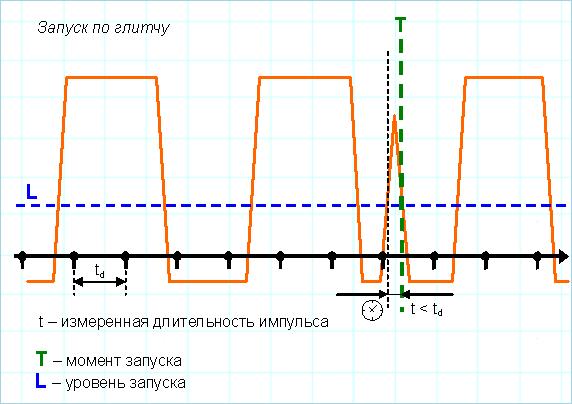

Рис.1. Алгоритм режима синхронизации по глитчу.

Характерная особенность этого режима синхронизации в том, что импульс, по которому происходит запуск, не будет виден на осциллограмме, поскольку он настолько короток, что полностью попадает между двумя соседними выборками. Длительность импульса (глитча) синхронизации менее 10 нс и этот импульс не отображается на экране виртуального осциллографа, но формирует устойчивую картинку на экране.

Иллюстрация на рисунке ниже.

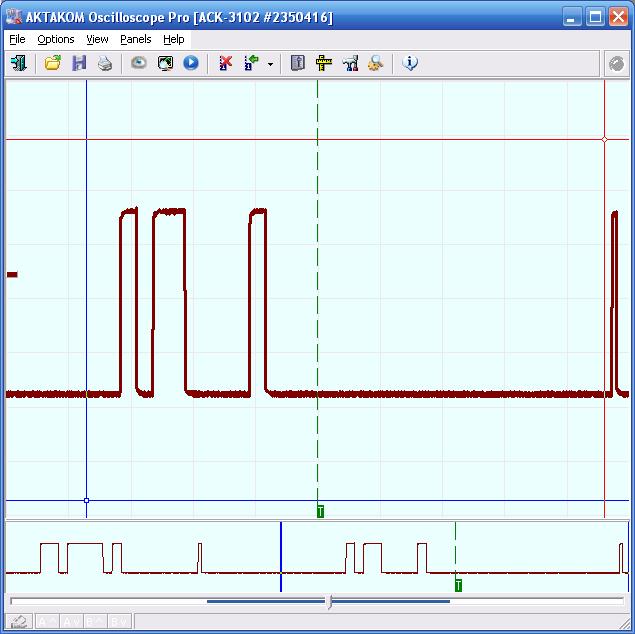

Рис.2. Режим синхронизации по глитчу для виртуального цифрового осциллографа Актаком. Длительность импульса (глитча) синхронизации менее 10 нс и этот импульс не отображается на экране виртуального осциллографа, но формирует устойчивую картинку на экране.
