Синхронизация по длительности

       Синхронизация по длительности - запуск по импульсам меньше или больше указанного значения; равным или не равным указанному значению длительности; попадающим в указанный диапазон длительности или находящимся вне него. Синхронизация по длительности и глитчу может выявить ошибки в проектировании и функционировании электронной системы, связанные с появлением в каналах передачи сигналов системы импульсов нештатной длительности и/или формы. Это может происходить при дребезге ключа, разсинхронизации тактовых импульсов относительно данных, при наводках от соседних шин, просадках недостаточно мощной шины земли при большом кол-ве одновременно сработавших ключей и т.п.
       Запуск по длительности может осуществляться как по положительным, так и по отрицательным импульсам. Длительность импульса измеряется на заданном пользователем уровне.

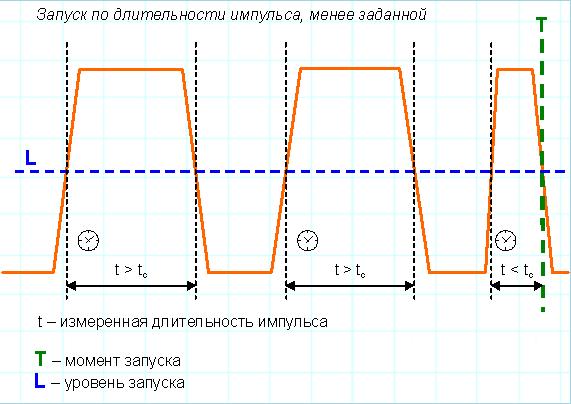

       Рис.1. Алгоритм запуска по длительности импульса, менее заданной.

       Этот режим синхронизации хорош для обнаружения аномалий в потоке импульсов, длительность которых не должна выходить из известных пределов. Указав условием запуска по импульсам с длительностью меньше или больше указанных границ, мы увидим на экране искомые сбои или убедимся в их отсутствии (если система запуска перестанет срабатывать).

       На рисунке ниже показан пример обнаружения короткого сбойного импульса на цифровой линии.

       Рис.2. Результат обнаружения аномалий в поток импульса с использованием установок синхронизации по длительности виртуальным цифровым осциллографом Актаком АСК-3102 1Т.

Режим синхронизации по длительности импульса можно проиллюстрировать и на примере работы настольного осциллографа Актаком.

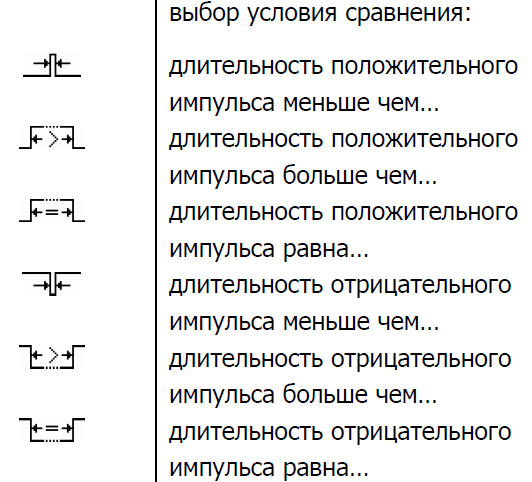

При выполнении синхронизации по длительности импульса пользователь выбирает одно из условий сравнения. Наиболее частым случаем является возможность выбора одного из 5 - 6 таких условий, причем условие запуска может задаваться, как для положительного, так и для отрицательного импульса.

Также необходимо задать и значение длительности самого импульса. Это значение обычно задается одним из поворотных регуляторов: регулятор в зоне запуска Trigger или универсальным регулятором. Также надо помнить, о правильности установки уровня запуска.

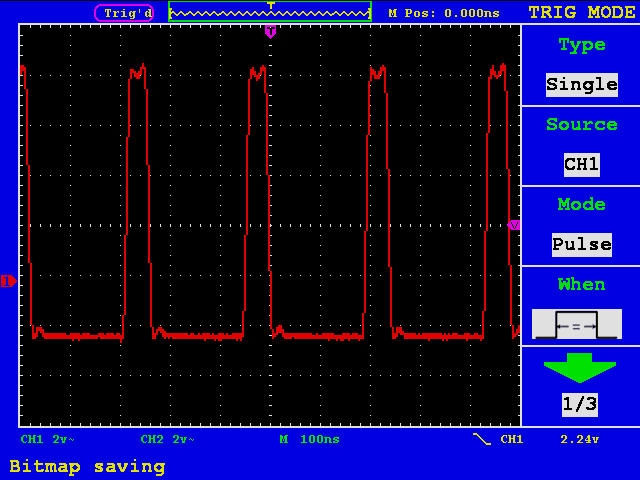

Нижеприведенная иллюстрация демонстрирует запуск осциллографа по длительности импульса. Изначальные условия: период следования 240 нс, скважность - 10%, импульс - положительный. Исходя из этого длительност импульса рава 24 нс.  Выбираем сравнение: "длительность положительного импульса равна".

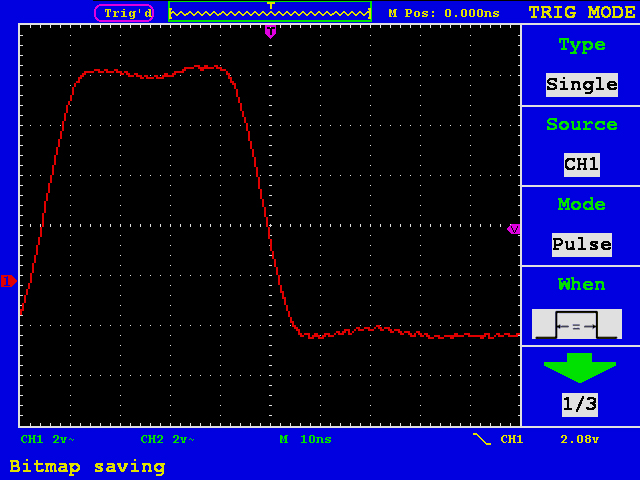

Растянув сигнал можно увидеть точку запуска

Как уже было сказано выше, нехарактерные сигналы, в т.ч. глитчи могут быть выявлены выбором условий накладываемых на длительность импульса. Такой вариант запуска, с условием длительность импульса меньше минимально установленного значения, т.е. в нашем случае - меньше 24 нс, проиллюстрирован на рис. ниже
