Синхронизация по логическому состоянию

       Синхронизация по логическому состоянию - запуск осуществляется, если все сигналы, подаваемые на логические входы выбранной логической функции, приводят к изменению ее состояния на «истина» или на «ложь» при изменении состояния тактового входа или постоянном уровне тактового входа (тактирование по уровню).
       Данный режим отличается от запуска по шаблону тем, что кодовая комбинация определяется только максимум по двум входам (а не по 3м, как в предыдущем режиме), и запуск осуществляется синхронно с приходящим на синхровход осциллографа тактовым импульсом системы.
       Для логической синхронизации осциллографов могут использоваться два своих обычных входных канала плюс дополнительно канал внешней синхронизации. Такая трёхканальная схема позволяет, кроме обычных логических функций «И», «ИЛИ», «Исключающее ИЛИ», задавать и такую редко реализуемую функцию, как мажоритар: результат функции считается истинным, когда ,по крайней мере, на двух входных каналах наблюдается состояние «Истина».

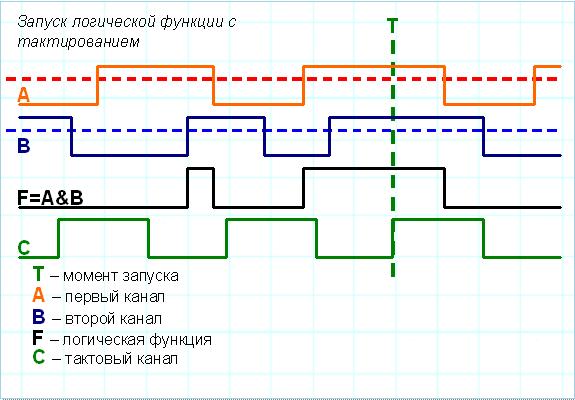

       Рис.1. Алгоритм синхронизации по логическому состоянию.

       Рисунок ниже показывает синхронизацию по схеме «И» двух входных каналов.

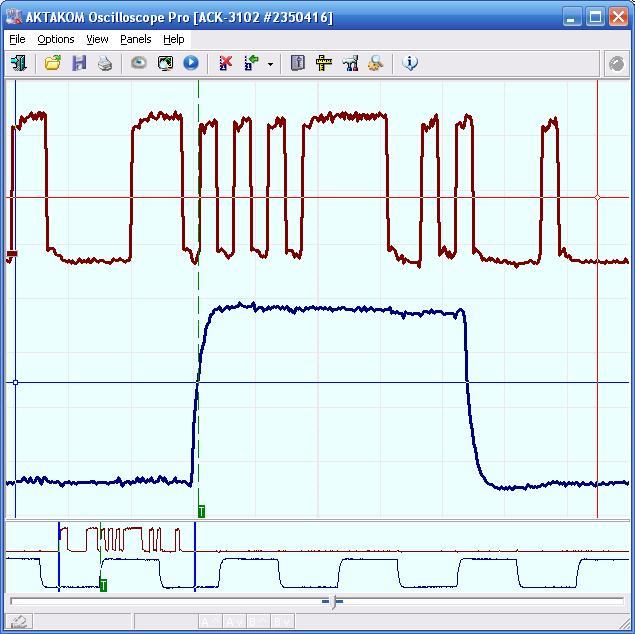

       Рис.2. Пример синхронизации по схеме «И» двух входных каналов в осциллографе АСК-3102 1Т.

       «А-В развертка» – мощный инструмент разработчика отладки сложных систем, т.к. позволяет анализировать и выделять в потоке практически любые элементы длинных пачек последовательных цифровых кодов.
       Пользователь может воспользоваться комбинированными режимами запуска типа А-В. Можно сформировать последовательное комбинированное событие из 2-х различных событий запуска и при достижении второго события выполнять запуск развертки.
       Для этого следует сначала настроить нужные условия для события A, которое будет начинать последовательность, затем – для события B, которое и послужит конечным сигналом синхронизации.
       Дополнительно можно указать время задержки, которое должно пройти между событиями, или количество событий B, которые должны произойти перед запуском развертки.

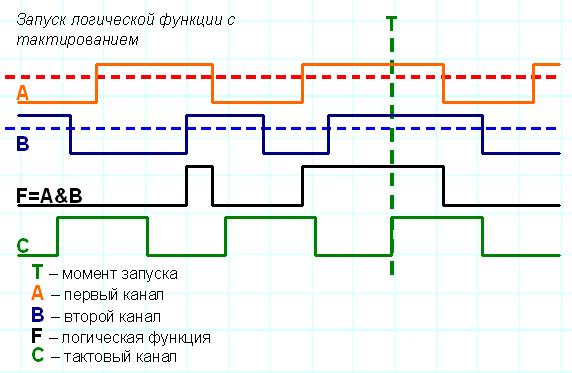

Рис.3. Алгоритм Запуск по логической функции с тактированием.

       На следующем рисунке показан запуск по третьему импульсу на канале 2, после обнаружения фронта на канале 1 и задержки в 10 мкс.

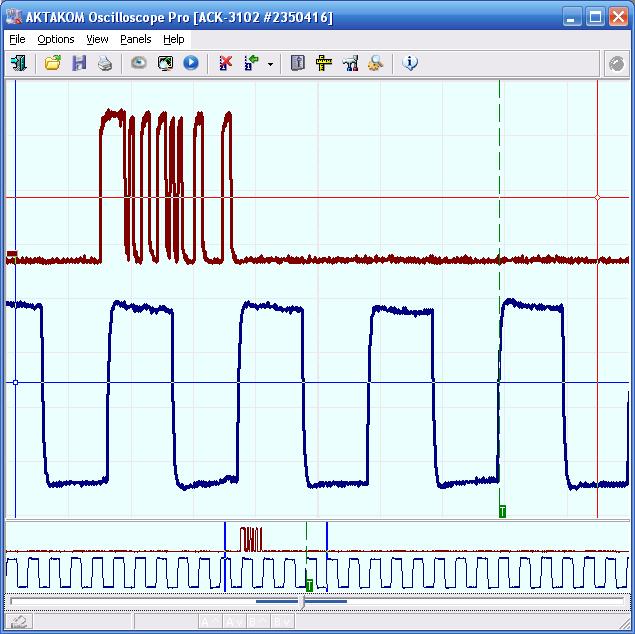

       Рис.4. Пример запуска синхронизации по третьему импульсу на канале 2, после обнаружения фронта на канале 1 и задержки в 10 мкс.
