Синхронизация по ранту

       Синхронизация по ранту - запуск по амплитуде импульса, пересекающей первый пороговый уровень, но не пересекающей второй пороговый уровень до повторного пересечения первого. Возможен запуск по положительным и отрицательным импульсам.

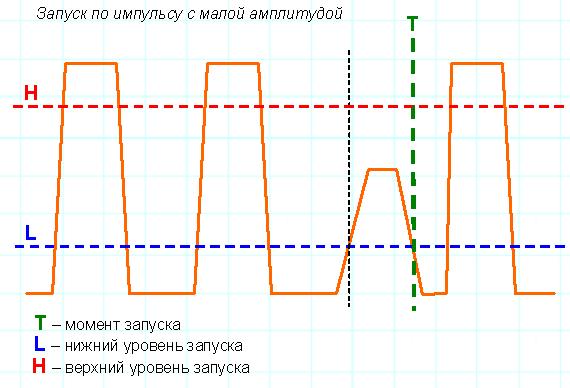

       Рис.1. Алгоритм синхронизации по ранту.

       Осциллограммы на рисунке ниже показывают аномально низкий импульс в потоке нормальных цифровых данных.

       Такие аномальные импульсы могут быть глитчами (см. выше), однако не исключены случаи, когда их могут вызвать неправильно спроектированные цепи питания того или иного цифрового ключа.

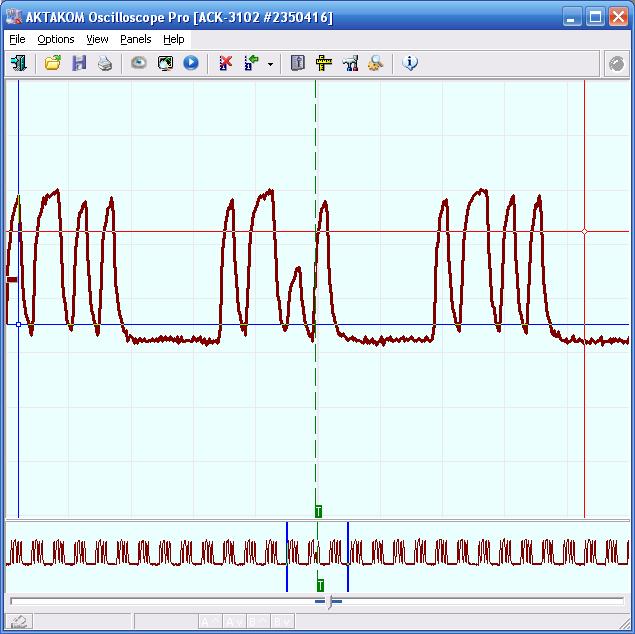

       Рис.2. Пример осциллограммы синхронизации по ранту для виртуального осциллографа Актаком АСК-3102 1Т.
