Синхронизация по фронту

Запуск по фронту происходит, когда входной сигнал пересекает заданный уровень напряжения в выбранном направлении.

В зависимости от функциональных возможностей осциллографа запуск может проходить по нарастающему, спадающему или произвольному фронту.
Условия запуска - направление фронта, источник запуска, уровень запуска обычно отображается в нижнем углу экрана.

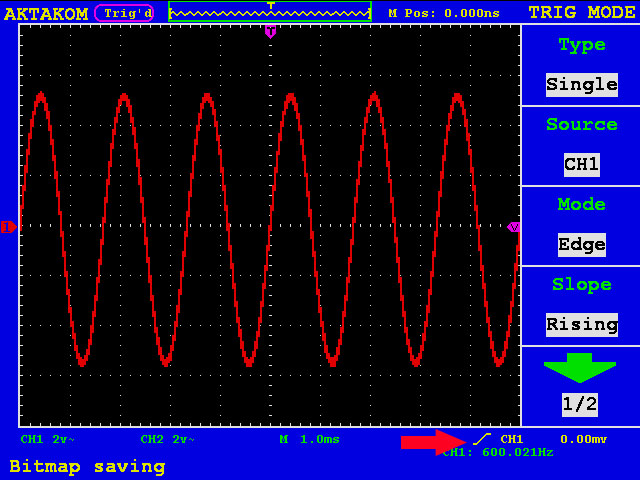

Так, например, запуск по нарастающему фронту, источник запуска - канал CH1, уровень запуска = 0 В отображен на рисунке ниже

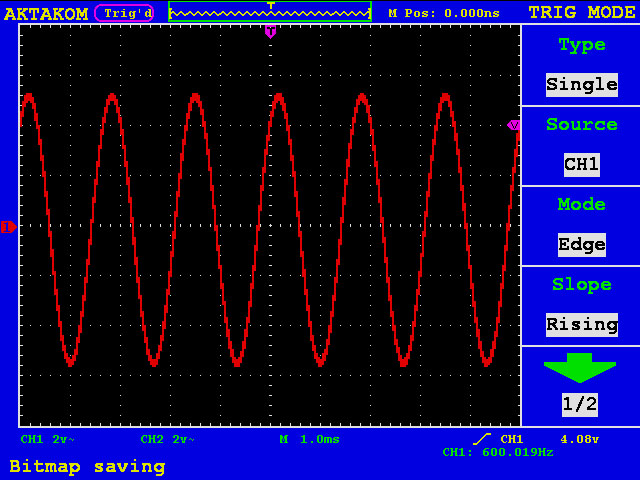

Запуск по нарастающему фронту, источник запуска - CH1, уровень запуска 4,08 В проиллюстрирован на следующем рисунке:

Запуск по спадающему фронту, источник запуска - канал CH1, уровень запуска = 0 В отображен на рисунке ниже

Это наиболее часто используемый вариант синхронизации.
