Синхронизация по видеосигналу

Синхронизация по видеосигналу используется для запуска по полям или строкам от синхронизирующих импульсов стандартных видеосигналов
Режим запуска по видеосигналу для получения осциллограмм полей или строк видеосигналов в стандартах NTSC, PAL, или SECAM .

При выборе нормальной (отрицательной)полярности запуск всегда происходит при приходе отрицательных синхронизирующих импульсов. Если видеосигнал имеет положительные синхронизирующие импульсы, то используетс установка обратной полярности.

Пользователь может выбрать один из нескольких вариантов синхронизации по видеосигналу. Обычно к таковым относятся: запуск по полю, запуск по четному полю, запуск по нечетному полю, запуск по каждой строке и запуск с выбором строки.
Тип запуска и источник запуска обычно отображается под окном осциллограммы, реже - над окном.

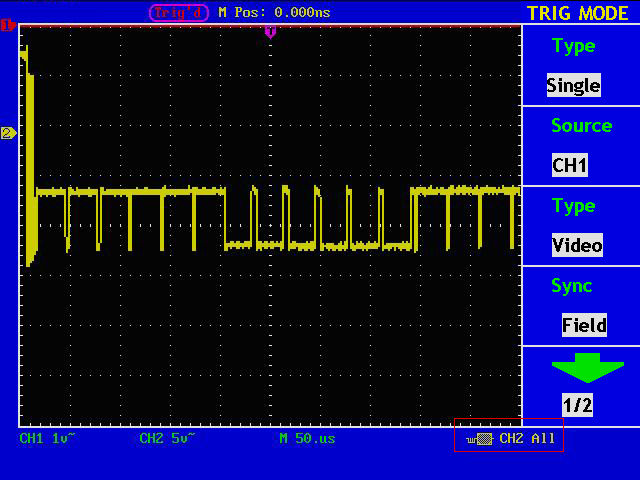

Видеозапуск по полю, когда источником запуска является канал CH2 демонстрирует рисунок ниже:

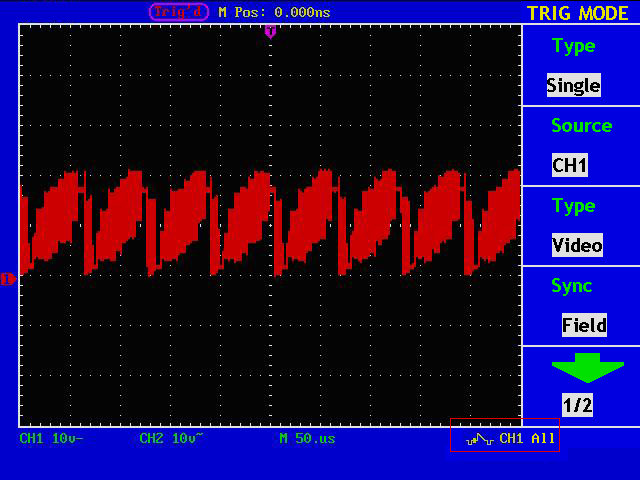

Иллюстрацию видеозапуска по каждой строке, источник запуска - канал CH1 демонстрирует рисунок ниже:

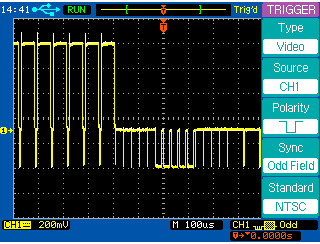

Видеозапуск по нечетном полю, когда источником запуска является канал CH1 демонстрирует рисунок ниже:

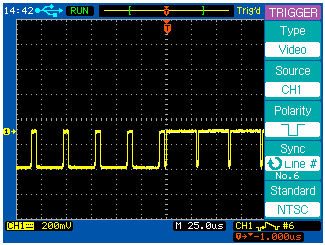

В некоторых моделях, пользователь может выбрать режим запуска по конкретой строке. Пример видеозпуска по 6-ой строке риведен ниже:
