Запуск по видеосигналу

Запуск по видеосигналу служит для синхронизации осциллографа по четным полям (Even Fields), по нечетным полям (Odd Fields), по любым полям (All Fields), по каждой строке (All Lines), по строкам с заданным номером (Line Number/Line #). При выборе нормальной (отрицательной) полярности запуск всегда происходит при приходе отрицательных синхронизирующих импульсов.

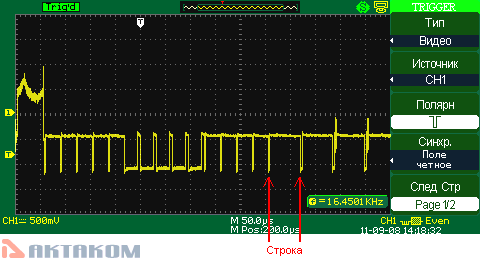

На анимации ниже показана осциллограмма видеосигнала при запуске записи по нечетному полю (Odd Field) и чётному полю (Even field):

видеосигнал при запуске записи по нечетному полю (Odd Field) и чётному полю (Even field)

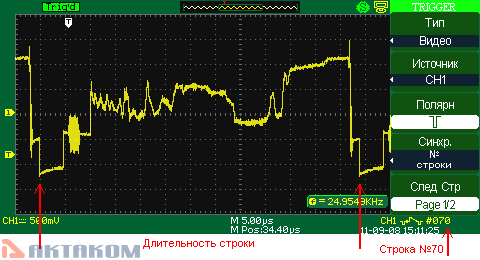

На следующем рисунке приведена осциллограмма видеосигнала при запуске по строке с заданным номером (Line Number/Line #):

видеосигнал при запуске по строке с заданным номером

Подробнее см. статью синхронизация по видеосигналу
