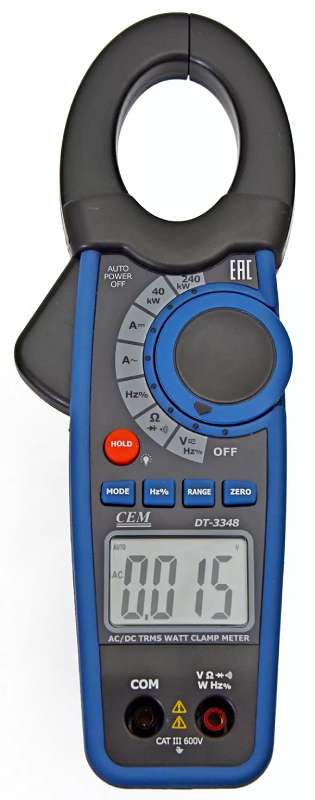

Клещи токовые DT-3348

Увеличить
Дополнительные иллюстрации Дополнительные
иллюстрации
Срок гарантии:
24 месяца
На заказ На заказ
Узнать срок
поставки
Розничная цена (с НДС):
18 768,00 руб.
True RMS
Прибор внесён в Государственный реестр средств измерений Госреестр:
55679-13
+ 2 400,00 руб.
Срок поверки: 14 рабочих дней
Сравнить товар с другими в этом разделе Сравнить товар с другими
в этом разделе
Купить Купить
Подарок

Компактные токовые клещи-ваттметр постоянного и переменного (True RMS) тока DT-3348 имеют функцию измерения активной мощности до 240 кВт.

Особенности токовых клещей DT-3348

  • ЖКИ с подсветкой
  • Охват 30 мм
  • Измерение истинных среднеквадратичных значений тока и напряжения (True RMS)
  • Функция удержания текущих значений (HOLD)
  • Функция обнуления при измерении постоянного тока (DCA Zero)
  • Электронная защита от перегрузки
  • Индикатор разряда батарей / Автоотключение питания
  • Категория защиты CAT III 600 В

Технические характеристики


Величина Диапазон Наилучшее разрешение Погрешность
Постоянный ток 1000 А
1 А
±(1,8% + 5 е.м.р.)
Переменный ток
TrueRMS (50/60 Гц) 		1000 А
1 А
±(2% + 5 е.м.р.)
Постоянное напряжение 400 мВ
0,1 мВ ±(0,8% + 3 е.м.р.)
4 В
0,001 В
±(1,5% + 3 е.м.р.)
40 В
0,01 В
400 В
0,1 В
600 В
1 В ±(2,0% + 3 е.м.р.)
Переменное напряжение
TrueRMS
(50/60 Гц)
400 мВ
0,1 мВ ±(0,8% + 20 е.м.р.)
4 В
0,001 В
±(1,8% + 5 е.м.р.)
40 В
0,01 В
400 В
0,1 В
600 В
1 В ±(2,5% + 5 е.м.р.)
Сопротивление
400 Ом
0,1 Ом
±(1,0% + 4 е.м.р.)
4 кОм
0,001 кОм
±(1,5% + 2 е.м.р.)
40 кОм
0,01 кОм
400 кОм
0,1 кОм
4 МОм
0,001 МОм
±(2,5% + 3 е.м.р.)
40 МОм
0,01 МОм
±(3,5% + 5 е.м.р.)
Частота переменного тока
 5 Гц
0,001 Гц
±(1,5% + 5 е.м.р.)
50 Гц 0,01 Гц ±(1,2% + 2 е.м.р.)
500 Гц 0,1 Гц
5 кГц 0,001 кГц
50 кГц 0,01 кГц
100 кГц 0,1 кГц
Мощность постоянного тока
 40 кВт
(при I: 0-400 А, U: 0-250 В) 		0,01 кВт
 ±(2,0% + 5 е.м.р.)
240 кВт
(при I: 0-400 А, U: 0-250 В) 		0,01 кВт
Активная мощность переменного тока
(50/60 Гц) 		40 кВт
(при I: 0-400 А, U: 0-250 В) 		0,01 кВт ±(2,5% + 5 е.м.р.)
240 кВт
(при I: 0-400 А, U: 0-250 В) 		0,01 кВт
p-n переход Короткое замыкание/обрыв
Прозвонка Звуковой сигнал при сопротивлении менее 10 Ом

Общие характеристики

  • Габаритные размеры: 229х80х49 мм
  • Масса: 303 г

Таблицы погрешностей

Постоянное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
400 мВ 0.1 мВ ±(0.8%+3 е.м.р.) ±3.4992 мВ мВ
4 В 0.001 В ±(1.5%+3 е.м.р.) ±0.062985 В В
40 В 0.01 В ±(1.5%+3 е.м.р.) ±0.62985 В В
400 В 0.1 В ±(1.5%+3 е.м.р.) ±6.2985 В В
600 В 1 В ±(2%+3 е.м.р.) ±14.98 В В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
400 мВ 0.1 мВ ±(0.8%+3 е.м.р.) ±3.4992 мВ 39.38 мВ 40 мВ (10% диапазона) 40.62 мВ
198.1 мВ 200 мВ (50% диапазона) 201.9 мВ
356.82 мВ 360 мВ (90% диапазона) 363.18 мВ
4 В 0.001 В ±(1.5%+3 е.м.р.) ±0.062985 В 0.391 В 0.4 В (10% диапазона) 0.409 В
1.967 В 2 В (50% диапазона) 2.033 В
3.543 В 3.6 В (90% диапазона) 3.657 В
40 В 0.01 В ±(1.5%+3 е.м.р.) ±0.62985 В 3.91 В 4 В (10% диапазона) 4.09 В
19.67 В 20 В (50% диапазона) 20.33 В
35.43 В 36 В (90% диапазона) 36.57 В
400 В 0.1 В ±(1.5%+3 е.м.р.) ±6.2985 В 39.1 В 40 В (10% диапазона) 40.9 В
196.7 В 200 В (50% диапазона) 203.3 В
354.3 В 360 В (90% диапазона) 365.7 В
600 В 1 В ±(2%+3 е.м.р.) ±14.98 В 55.8 В 60 В (10% диапазона) 64.2 В
291 В 300 В (50% диапазона) 309 В
526.2 В 540 В (90% диапазона) 553.8 В

Переменное напряжение

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
400 мВ 0.1 мВ ±(0.8%+20 е.м.р.) ±5.1992 мВ мВ
4 В 0.001 В ±(1.8%+5 е.м.р.) ±0.076982 В В
40 В 0.01 В ±(1.8%+5 е.м.р.) ±0.76982 В В
400 В 0.1 В ±(1.8%+5 е.м.р.) ±7.6982 В В
600 В 1 В ±(2.5%+5 е.м.р.) ±19.975 В В

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
400 мВ 0.1 мВ ±(0.8%+20 е.м.р.) ±5.1992 мВ 37.68 мВ 40 мВ (10% диапазона) 42.32 мВ
196.4 мВ 200 мВ (50% диапазона) 203.6 мВ
355.12 мВ 360 мВ (90% диапазона) 364.88 мВ
4 В 0.001 В ±(1.8%+5 е.м.р.) ±0.076982 В 0.3878 В 0.4 В (10% диапазона) 0.4122 В
1.959 В 2 В (50% диапазона) 2.041 В
3.5302 В 3.6 В (90% диапазона) 3.6698 В
40 В 0.01 В ±(1.8%+5 е.м.р.) ±0.76982 В 3.878 В 4 В (10% диапазона) 4.122 В
19.59 В 20 В (50% диапазона) 20.41 В
35.302 В 36 В (90% диапазона) 36.698 В
400 В 0.1 В ±(1.8%+5 е.м.р.) ±7.6982 В 38.78 В 40 В (10% диапазона) 41.22 В
195.9 В 200 В (50% диапазона) 204.1 В
353.02 В 360 В (90% диапазона) 366.98 В
600 В 1 В ±(2.5%+5 е.м.р.) ±19.975 В 53.5 В 60 В (10% диапазона) 66.5 В
287.5 В 300 В (50% диапазона) 312.5 В
521.5 В 540 В (90% диапазона) 558.5 В

Постоянный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
1000 А 1 А ±(1.8%+5 е.м.р.) ±22.982 А А

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
1000 А 1 А ±(1.8%+5 е.м.р.) ±22.982 А 93.2 А 100 А (10% диапазона) 106.8 А
486 А 500 А (50% диапазона) 514 А
878.8 А 900 А (90% диапазона) 921.2 А

Переменный ток

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
1000 Ф 1 А ±(2%+5 е.м.р.) ±24.98 Ф Ф

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
1000 Ф 1 А ±(2%+5 е.м.р.) ±24.98 Ф 93 Ф 100 Ф (10% диапазона) 107 Ф
485 Ф 500 Ф (50% диапазона) 515 Ф
877 Ф 900 Ф (90% диапазона) 923 Ф

Частота

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
5 Гц 0.001 Гц ±(1.5%+5 е.м.р.) ±0.079985 Гц Гц
50 Гц 0.01 Гц ±(1.2%+2 е.м.р.) ±0.61988 Гц Гц
500 Гц 0.1 Гц ±(1.2%+2 е.м.р.) ±6.1988 Гц Гц
5 кГц 0.001 кГц ±(1.2%+2 е.м.р.) ±0.061988 кГц кГц
50 кГц 0.01 кГц ±(1.2%+2 е.м.р.) ±0.61988 кГц кГц
100 кГц 0.1 кГц ±(1.2%+2 е.м.р.) ±1.3988 кГц кГц

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
5 Гц 0.001 Гц ±(1.5%+5 е.м.р.) ±0.079985 Гц 0.4875 Гц 0.5 Гц (10% диапазона) 0.5125 Гц
2.4575 Гц 2.5 Гц (50% диапазона) 2.5425 Гц
4.4275 Гц 4.5 Гц (90% диапазона) 4.5725 Гц
50 Гц 0.01 Гц ±(1.2%+2 е.м.р.) ±0.61988 Гц 4.92 Гц 5 Гц (10% диапазона) 5.08 Гц
24.68 Гц 25 Гц (50% диапазона) 25.32 Гц
44.44 Гц 45 Гц (90% диапазона) 45.56 Гц
500 Гц 0.1 Гц ±(1.2%+2 е.м.р.) ±6.1988 Гц 49.2 Гц 50 Гц (10% диапазона) 50.8 Гц
246.8 Гц 250 Гц (50% диапазона) 253.2 Гц
444.4 Гц 450 Гц (90% диапазона) 455.6 Гц
5 кГц 0.001 кГц ±(1.2%+2 е.м.р.) ±0.061988 кГц 0.492 кГц 0.5 кГц (10% диапазона) 0.508 кГц
2.468 кГц 2.5 кГц (50% диапазона) 2.532 кГц
4.444 кГц 4.5 кГц (90% диапазона) 4.556 кГц
50 кГц 0.01 кГц ±(1.2%+2 е.м.р.) ±0.61988 кГц 4.92 кГц 5 кГц (10% диапазона) 5.08 кГц
24.68 кГц 25 кГц (50% диапазона) 25.32 кГц
44.44 кГц 45 кГц (90% диапазона) 45.56 кГц
100 кГц 0.1 кГц ±(1.2%+2 е.м.р.) ±1.3988 кГц 9.68 кГц 10 кГц (10% диапазона) 10.32 кГц
49.2 кГц 50 кГц (50% диапазона) 50.8 кГц
88.72 кГц 90 кГц (90% диапазона) 91.28 кГц

Сопротивление

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
400 Ом 0.1 Ом ±(1.0%+4 е.м.р.) ±4.399 Ом Ом
4 кОм 0.001 кОм ±(1.5%+2 е.м.р.) ±0.061985 кОм кОм
40 кОм 0.01 кОм ±(1.5%+2 е.м.р.) ±0.61985 кОм кОм
400 кОм 0.1 кОм ±(1.5%+2 е.м.р.) ±6.1985 кОм кОм
4 МОм 0.001 МОМ ±(2.5%+3 е.м.р.) ±0.102975 МОм МОм
40 МОм 0.01 МОм ±(3.5%+5 е.м.р.) ±1.44965 МОм МОм

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
400 Ом 0.1 Ом ±(1.0%+4 е.м.р.) ±4.399 Ом 39.2 Ом 40 Ом (10% диапазона) 40.8 Ом
197.6 Ом 200 Ом (50% диапазона) 202.4 Ом
356 Ом 360 Ом (90% диапазона) 364 Ом
4 кОм 0.001 кОм ±(1.5%+2 е.м.р.) ±0.061985 кОм 0.392 кОм 0.4 кОм (10% диапазона) 0.408 кОм
1.968 кОм 2 кОм (50% диапазона) 2.032 кОм
3.544 кОм 3.6 кОм (90% диапазона) 3.656 кОм
40 кОм 0.01 кОм ±(1.5%+2 е.м.р.) ±0.61985 кОм 3.92 кОм 4 кОм (10% диапазона) 4.08 кОм
19.68 кОм 20 кОм (50% диапазона) 20.32 кОм
35.44 кОм 36 кОм (90% диапазона) 36.56 кОм
400 кОм 0.1 кОм ±(1.5%+2 е.м.р.) ±6.1985 кОм 39.2 кОм 40 кОм (10% диапазона) 40.8 кОм
196.8 кОм 200 кОм (50% диапазона) 203.2 кОм
354.4 кОм 360 кОм (90% диапазона) 365.6 кОм
4 МОм 0.001 МОМ ±(2.5%+3 е.м.р.) ±0.102975 МОм 0.387 МОм 0.4 МОм (10% диапазона) 0.413 МОм
1.947 МОм 2 МОм (50% диапазона) 2.053 МОм
3.507 МОм 3.6 МОм (90% диапазона) 3.693 МОм
40 МОм 0.01 МОм ±(3.5%+5 е.м.р.) ±1.44965 МОм 3.81 МОм 4 МОм (10% диапазона) 4.19 МОм
19.25 МОм 20 МОм (50% диапазона) 20.75 МОм
34.69 МОм 36 МОм (90% диапазона) 37.31 МОм

Активная мощность

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
40 кВт 0.01 кВт ±(2.5%+5 е.м.р.) ±1.04975 кВт кВт
240 кВт 0.01 кВт ±(2.5%+5 е.м.р.) ±6.04975 кВт кВт

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
40 кВт 0.01 кВт ±(2.5%+5 е.м.р.) ±1.04975 кВт 3.85 кВт 4 кВт (10% диапазона) 4.15 кВт
19.45 кВт 20 кВт (50% диапазона) 20.55 кВт
35.05 кВт 36 кВт (90% диапазона) 36.95 кВт
240 кВт 0.01 кВт ±(2.5%+5 е.м.р.) ±6.04975 кВт 23.35 кВт 24 кВт (10% диапазона) 24.65 кВт
116.95 кВт 120 кВт (50% диапазона) 123.05 кВт
210.55 кВт 216 кВт (90% диапазона) 221.45 кВт

Полная мощность

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьЗначениеЗначение+погрешность
40 кВт 0.01 кВт ±(2%+5 е.м.р.) ±0.8498 кВт кВт
240 кВт 0.01 кВт ±(2%+5 е.м.р.) ±4.8498 кВт кВт

Показать/скрыть таблицу с указанием поверяемых значений (точек)

ДиапазонРазрешениеПогрешностьАбсолютная погрешностьЗначение-погрешностьПоверяемая точкаЗначение+погрешность
40 кВт 0.01 кВт ±(2%+5 е.м.р.) ±0.8498 кВт 3.87 кВт 4 кВт (10% диапазона) 4.13 кВт
19.55 кВт 20 кВт (50% диапазона) 20.45 кВт
35.23 кВт 36 кВт (90% диапазона) 36.77 кВт
240 кВт 0.01 кВт ±(2%+5 е.м.р.) ±4.8498 кВт 23.47 кВт 24 кВт (10% диапазона) 24.53 кВт
117.55 кВт 120 кВт (50% диапазона) 122.45 кВт
211.63 кВт 216 кВт (90% диапазона) 220.37 кВт

Стандартная комплектация

  • Токовые клещи
  • Измерительные щупы - 1 пара
  • Руководство по эксплуатации
  • Батарея Крона 9В
  • Кейс для переноски

Дополнительные иллюстрации

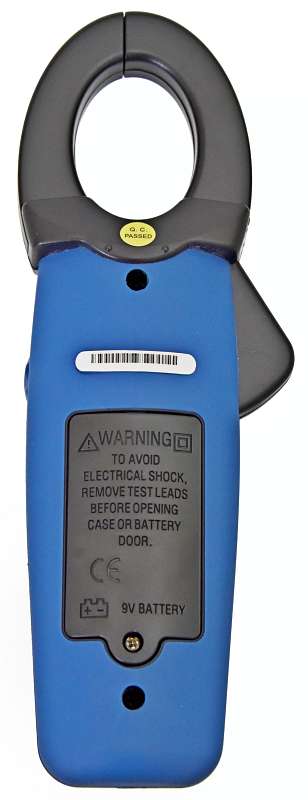

Клещи токовые DT-3348 - вид сзади
вид сзади
Увеличить

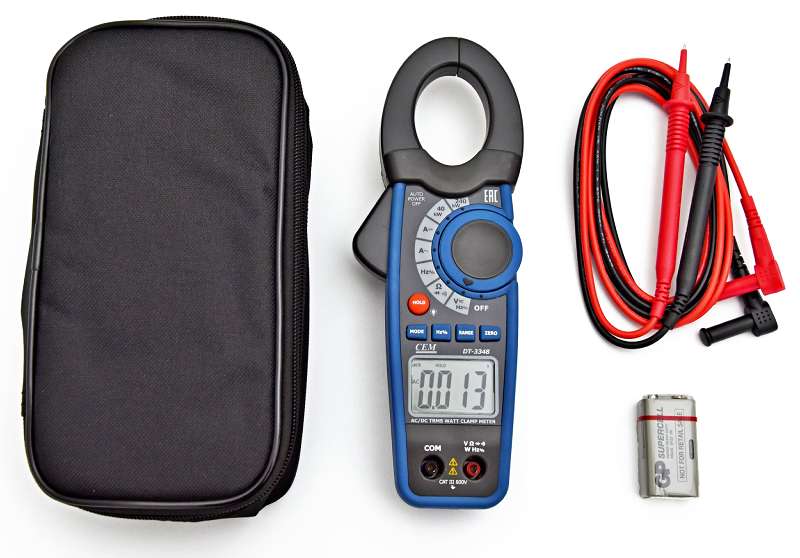

Клещи токовые DT-3348 - аксессуары
аксессуары
Увеличить

Вопросы и ответы

  • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    • Какие условия эксплуатации предусмотрены для данных токовых клещей?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 495 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх


    Назад в раздел
    Поделиться:
    Вся информация на сайте носит справочный характер и не является публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации.
    Технические параметры и комплектность поставки товара могут быть изменены производителем без предварительного уведомления.
    Приведённые на сайте цены являются ориентировочными и на момент заказа требуют уточнения.
    © ЭЛИКС, 1998-2025 | Как сделать заказ | Политика конфиденциальности
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
