Приборы класса True RMS

Приборы класса True RMS

Точные измерения - трудная задача, стоящая перед технологами и специалистами по обслуживанию современных производств и оборудования различных организаций. В нашу повседневную жизнь все больше и больше входят персональные компьютеры, приводы с регулируемой скоростью и другое оборудование, имеющее несинусоидальные характеристики потребляемого тока и рабочего напряжения (в виде кратковременных импульсов, с искажениями и т.п.). Такое оборудование может вызвать неадекватные показания обычных измерителей с усреднением показаний (вычисляющих среднеквадратическое значение).

Почему следует выбирать приборы класса True-RMS?

Говоря о значениях переменного тока, мы обычно имеем в виду среднюю эффективную выделяемую теплоту или среднеквадратическое (RMS) значение тока. Данное значение эквивалентно значению постоянного тока, действие которого вызвало бы такой же тепловой эффект, что и действие измеряемого переменного тока, и вычисляется по следующей формуле:

.

Самый распространенный способ измерения такого среднеквадратического значения тока при помощи измерительного прибора заключается в выпрямлении переменного тока, определении среднего значения выпрямленного сигнала и умножении результата на коэффициент 1,1 (соотношение между средним и среднеквадратическим значениями идеальной синусоиды).

Однако, при отклонении синусоидальной кривой от идеальной формы данный коэффициент перестает действовать. По этой причине измерители с усреднением показаний зачастую дают неверные результаты при измерении токов в современных силовых сетях.

Линейные и нелинейные нагрузки

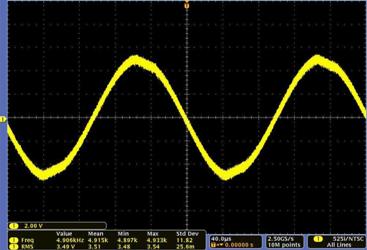

Рис. 1. Кривые напряжения синусоидальной и искажённой формы.

Линейные нагрузки, в состав которых входят только резисторы, катушки и конденсаторы, характеризуются синусоидальной кривой тока, поэтому при измерении их параметров проблем не возникает. Однако в случае нелинейных нагрузок, таких как приводы с регулируемой частотой и источники питания для офисного оборудования, при наличии помех от мощных нагрузок имеют место искаженные кривые.

Рис. 2. Кривые тока и напряжения блока питания персонального компьютера.

Измерение среднеквадратического значения токов по таким искаженным кривым с использованием обычных измерителей может дать в зависимости от характера нагрузки значительное занижение истинных результатов:


Класс прибора
Тип нагрузки / формы кривой
линейная нагрузка
(синусоида)
ШИМ (меандр)однофазный диодный
выпрямитель
трёхфазный диодный
выпрямитель
RMSкорректнозавышение на 10%занижение на 40%занижение 5%...30%
True RMSкорректнокорректнокорректнокорректно

Поэтому у пользователей обычных приборов возникнет вопрос, почему, например, 14-амперный предохранитель регулярно перегорает, хотя по показаниям амперметра ток составляет всего лишь 10 А.

Приборы класса True RMS (с истинными среднеквадратическими показаниями)

Для измерения тока с искаженными кривыми необходимо при помощи анализатора кривой сигнала проверить форму синусоиды, после чего использовать измеритель с усреднением показаний только в том случае, если кривая окажется действительно идеальной синусоидой. Однако гораздо удобнее постоянно использовать измеритель с истинно среднеквадратическими показаниями (True RMS) и всегда быть уверенным в достоверности измерений. Современные мультиметры и токовые клещи подобного класса используют усовершенствованные технологии измерения, позволяющие определить реальные эффективные значения переменного тока вне зависимости от того, является ли токовая кривая идеальной синусоидой или искажена. Для этого применяются специальные преобразователи, обуславливающие основную разницу в стоимости с бюджетными аналогами. Единственное ограничение - кривая должна находиться в пределах допустимого диапазона измерений используемого прибора.

Все то, что касается особенностей измерения токов нелинейной нагрузки, также верно и для измерения напряжений. Кривые напряжения также зачастую не являются идеальными синусоидами, в результате чего измерители с усреднением показаний дают неверные результаты.

Исходя из описанных выше примеров, в современных высокотехнологичных электротехнических системах для измерения токов и напряжений рекомендуется применять приборы класса True RMS.
