22.09.2020

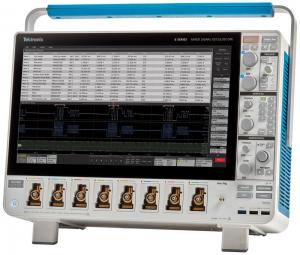

Компания Tektronix выпустила новую серию осциллографов смешанных сигналов MSO6 B.
Серия представлена моделями с 4, 6 и 8 аналоговыми каналами и полосами пропускания от 1 ГГц до 10 ГГц.
Благодаря высокой точности измерения, разрешению АЦП 12 бит, низкому уровню шумов и частоте дискретизации до 50 Гвыб/с, данные приборы позволяют выполнять сложную диагностику и проверку высокоскоростных устройств.
Осциллограф Tektronix MSO серии 6 B имеет возможности 64-канального логического анализатора, встроенного генератора сигнала, анализатора протокола, цифрового вольтметра, частотомера, анализа спектра и др.
В чём новизна MSO6 B по сравнению с MSO6
Больше каналов
- Модели с 4, 6 и 8 каналами
Еще меньше шума
- Наименьшие среди приборов такого класса уровни шумов во всех диапазонах по вертикали (в процентах от полной шкалы)
Более широкая полоса пропускания
- Доступны уже известные полосы — от 1 до 8 ГГц. Добавлена новая — до 10 ГГц
Возможность выбора частоты дискретизации
- 50 Гвыб/с на 2 каналах
- 25 Гвыб/с на 4 каналах
- 12,5 Гвыб/с при числе каналов больше 4
Более простая и удобная защита данных
- Все данные пользователей сохраняются на съёмном накопителе
Что выделяет осциллографы MSO6 B
Самый низкий уровень шума.
Пользуясь этим прибором, можно увидеть ранее неразличимые детали сигналов.
- Самый низкий уровень шумов на входе, получаемый за счёт новых входных специализированных ИС TEK061
-
Разрешение 12 бит при полосе 5 ГГц с повышением до 16 бит при полосе 200 МГц
-
Уровень шума <55 мкВ при чувствительности 1 мВ/дел и полосе 1 ГГц
-
Уровень шума <1,25 мВ при чувствительности 50 мВ/дел и полосе 10 ГГц

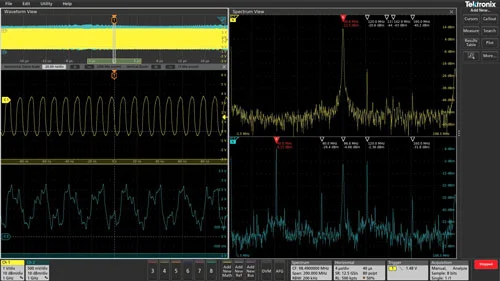

Синхронизированный многоканальный анализ спектра
Прибор позволяет задействовать для анализа спектра 4, 6 или 8 каналов. Такая возможность была получена за счёт установки аппаратных цифровых преобразователей с понижением частоты (DDC) параллельно блоку обработки сигналов во временной области.
- Сигнал с каждого аналогового канала можно просмотреть как осциллограмму, спектральное представление либо обе панели одновременно
- Графическое представление и запуск при изменении частоты или амплитуды РЧ-сигнала
- Спектры и сигналы во временной области синхронизированы для корреляции событий в РЧ и временной области
- Элементы управления спектром, такие как центральная частота и разрешение по полосе пропускания, полностью независимы от элементов управления временной области

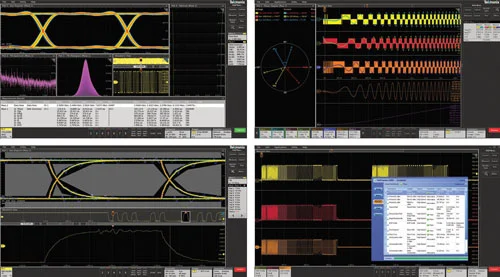

Способы упрощения расширенного анализа
Прибор позволяет упростить определение характеристик джиттера в сигналах последовательных шин и тактовых импульсах с частотой несколько ГГц. При помощи встроенных измерений можно привнести статистику в повседневные операции. Та же простая операция перетаскивания используется для добавления расширенных и типовых измерений.
- Автоматические измерения и анализ тенденций
- Синхронизированный многоканальный анализ спектра на экране спектра
- Расширенный анализ дрожания фазы
- Расширенный анализ электропитания
- Измерения сигналов на шинах питания
- Отладка и анализ памяти
- Тестирование высокоскоростных последовательных устройств на соответствие стандартам
Сводная таблица параметров новых осциллографов смешанных сигналов Tektronix MSO Cерии 6B
|
MSO64B
|
MSO66B
|
MSO68B
|
Входы FlexChannel™
|
4
|
6
|
8
|
Количество аналоговых каналов
|
4
|
6
|
8
|
Количество цифровых каналов (опция)
|
32
|
48
|
64
|
Полоса пропускания
|
1 ГГц (MSO64B 6-BW-1000)
2,5 ГГц (MSO64B 6-BW-2500)
4 ГГц (MSO64B 6-BW-4000)
6 ГГц (MSO64B 6-BW-6000)
8 ГГц (MSO64B 6-BW-8000)
10 ГГц (MSO64B 6-BW-10000)
|
1 ГГц (MSO66B 6-BW-1000)
2,5 ГГц (MSO66B 6-BW-2500)
4 ГГц (MSO66B 6-BW-400)
6 ГГц (MSO66B 6-BW-6000)
8 ГГц (MSO66B 6-BW-8000)
10 ГГц (MSO66B 6-BW-10000)
|
1 ГГц (MSO68B 6-BW-1000)
2,5 ГГц (MSO68B 6-BW-2500)
4 ГГц (MSO68B 6-BW-4000)
6 ГГц (MSO68B 6-BW-6000)
8 ГГц (MSO68B 6-BW-8000)
10 ГГц (MSO68B 6-BW-10000)
|
Разрешение АЦП
|
12 бит
|
Вертикальное разрешение
|
8 бит @ 50 Гвыб/сек; 10 ГГц на 2 канала
8 бит @ 25 Гвыб/сек; 10 ГГц на 4 канала
12 бит @ 12.5 Гвыб/сек; 5 ГГц на все каналы
13 бит @ 6.25 Гвыб/сек (High Res); 2 ГГц на все каналы
14 бит @ 3.125 Гвыб/сек (High Res); 1 ГГц на все каналы
15 бит @ 1.25 Гвыб/сек (High Res); 500 МГц на все каналы
16 бит @ ≤625 Mвыб/сек (High Res); 200 МГц на все каналы
|
Макс. частота дискретизации
|
50 Гвыб/сек на 2 аналоговых / цифровых канала (разрешение 20 пс);
25 Гвыб/сек на 2 аналоговых / цифровых канала (разрешение 40 пс);
12.5 Гвыб/сек на 2 аналоговых / цифровых канала (разрешение 80 пс)
|
Глубина записи
|
62,5 М точек на все аналоговые и цифровые каналы (штатно)
125 М, 250 М, 500 М, 1000 М точек на все аналоговые и цифровые каналы (опция)
|
Информация о поставщике:
Tektronix
