Rigol HDO4000 - серия цифровых осциллографов высокого разрешения

20.09.2022

В номенклатуре измерительного оборудования Rigol появилась новая серия цифровых осциллографов с высоким разрешением.

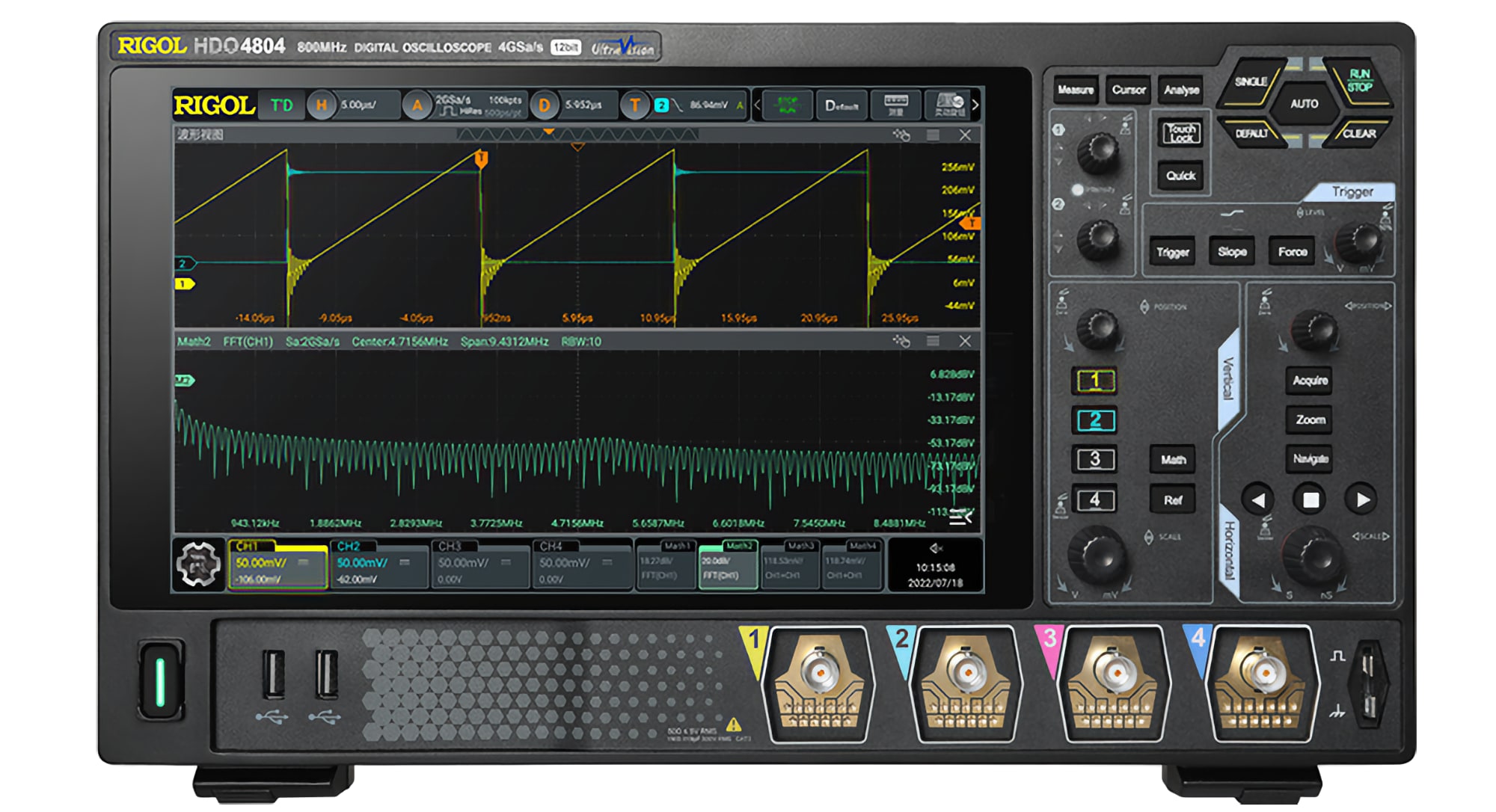

Осциллограф HDO4804

Осциллографы HDO4000 построены на чипсете собственной разработки ”Centaurus” . Применение новейших технологий позволило обеспечить аппаратное разрешение по вертикали 12 бит при минимальном уровне собственных шумов до 18 мкВскз и чувствительности от 100 мкВ, что позволяет захватывать и анализировать даже зашумленные сигналы с малой амплитудой. Серия HDO4000 представлена тремя моделями с полосами пропускания 800 МГц (HDO4804), 400 МГц (HDO4404), 200 МГц (HDO4204).

К основным особенностям серии Rigol HDO4000 можно отнести:
  • Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
  • Ультранизкий уровень шумов до 18 мкВскз
  • Полоса пропускания 200 / 400 /800 МГц
  • Частота дискретизации до 4 Гвыб/сек
  • Чувствительность от 100 мкВ
  • Широкий диапазон вертикальных разверток для наблюдения малых и больших сигналов от 100 мкВ/дел до 10 В/дел
  • Максимальная глубина записи до 500 миллионов точек
  • Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
  • Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
  • Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики


HDO4804 HDO4404 HDO4204
Полоса пропускания 50 Ом 800 MГц 400 МГц 200 МГц
1 МОм 500 МГц 400 МГц 200 МГц
Количество каналов 4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤437 пс
≤875 пс ≤1.75 нс
Макс. дискретизация (реальное время) 4 Гвыб/сек (2 Гвыб/сек - два канала; 1 Гвыб/сек - четыре канала)
Глубина записи 250 М точек (125 М точек - два канала; 62,5 М точек - четыре канала) - штатно
500 М точек (250 М точек - два канала; 125 М точек - четыре канала) - опционально
Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ, 50 Ом ±1%
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 100 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Анализ протоколов Штатно: Parallel, RS232/UART, I²C, SPI, CAN
Опционально: CAN-FD, FlexRay, LIN, I²S, MIL-STD-1553
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер 6 разрядов
Дисплей 10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система Android

Новейшие цифровые осциллографы высокого разрешения Rigol серии HDO4000 уже сейчас доступны к заказу!

Информация о поставщике:  RIGOL
