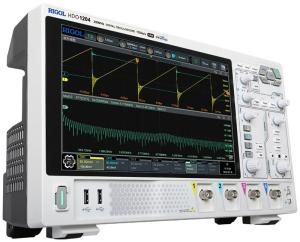

Новая серия цифровых осциллографов высокого разрешения Rigol DHO1000

Новая серия цифровых осциллографов высокого разрешения Rigol DHO1000

14.10.2022

Компания Rigol Technologies Co, LTD выпустила новую серию осциллографов высокого разрешения DHO1000.

Новейшие инновационные технологии, быстродействующий АЦП и использование процессора собственной разработки ”Centaurus” позволяют обеспечить более точный анализ сигналов с вертикальным разрешением 12 бит в полосе частот до 200 МГц со скоростью захвата до 1500000 осц/сек. Серия осциллографов DHO1000 представлена тремя двухканальными и тремя четырехканальными моделями. Даже в стандартной комплектации осциллографы данной серии могут декодировать сигналы последовательных шин RS-232/UART, I²C, SPI, CAN, LIN без установки дополнительных опций.

К основным особенностям серии Rigol DHO1000 можно отнести:
  • Высокое разрешение АЦП по вертикали 12 бит, 16 бит в режиме высокого разрешения
  • Полоса пропускания 70 / 100 /200 МГц
  • Наличие в линейке двух и четырехканальных моделей
  • Процессор собственной разработки "Centaurus"
  • Частота дискретизации до 2 Гвыб/сек
  • Максимальная глубина записи до 100 миллионов точек
  • Скорость захвата до 1500000 осц/сек в режиме UltraAcquire
  • Диапазон вертикальных разверток от 500 мкВ/дел до 10 В/дел
  • Расширенная система синхронизация , включающая 17 типов запуска стандартно
  • Анализ сигналов последовательных шин RS-232/UART, I²C, SPI, CAN, LIN в штатной поставке без установки дополнительных опций
  • Вход внешнего запуска
  • Большой сенсорный экран высокой четкости размером 10,1" и разрешением 1280х800 точек
  • Интерфейсы USB Device, USB Host, LAN, HDMI

Технические характеристики




DHO1072
DHO1074 DHO1102 DHO1104 DHO1202
DHO1204
Полоса пропускания 70 MГц 100 МГц 200 МГц
Количество каналов 2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
2 аналоговых
+ внешний запуск
4 аналоговых
+ внешний запуск
Макс. скорость захвата осциллограмм
50000 осц./сек (векторный режим)
1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип ≤5 нс
≤3,5 нс ≤1.75 нс
Макс. дискретизация (реальное время) 2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи 50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно
100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально
Входной импеданс 1 MОм ±1% || 19 пФ ±3 пФ
Вертикальное разрешение 12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм) 500 мкВ/дел ~ 10 В/дел
Регистратор до 500000 кадров
Типы запуска
Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер 6 разрядов
Дисплей 10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система Android


Информация о поставщике:  RIGOL
