Портативные осциллографы-мультиметры Актаком ADS-204x/205x в Госреестре СИ

08.10.2025

Цифровые портативные осциллографы-мультиметры серии ADS-2000 с полосой пропускания от 40 до 200 МГц внесены в Государственный реестр средств измерений под номером 95003-25.

Тип средств измерений утвержден пунктом 12 Приложения к приказу Росстандарта от 27.03.2025 № 614.

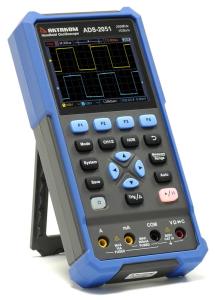

Данная серия осциллографов-мультиметров представлена восемью моделями, которые различаются полосой пропускания осциллографа 40 МГц / 70 МГц / 100 МГц или 200 МГц. Кроме осциллографа все приборы серии ADS-204x/205х в качестве штатной функции имеют 4 ½ разрядный TrueRMS мультиметр , а приборы с нечетными индексами (ADS-2045, ADS-2047, ADS-2049, ADS-2051) дополнительно и генератор сигналов специальной формы.

Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.

	ADS-2044	ADS-2045	ADS-2046	ADS-2047	ADS-2048	ADS-2049	ADS-2050	ADS-2051
Функции	2 в 1 Осциллограф-мультиметр	3 в 1 Осциллограф-мультиметр-генератор сигналов	2 в 1 Осциллограф-мультиметр	3 в 1 Осциллограф-мультиметр-генератор сигналов	2 в 1 Осциллограф-мультиметр	3 в 1 Осциллограф-мультиметр-генератор сигналов	2 в 1 Осциллограф-мультиметр	3 в 1 Осциллограф-мультиметр-генератор сигналов
Осциллограф
Кол. каналов	2
Макс. полоса пропускания	40 МГц	40 МГц	70 МГц	70 МГц	100 МГц	100 МГц	200 МГц	200 МГц
Макс. частота дискретизации	250 Мвыб/с				500 Мвыб/с		1 Гвыб/с
Скорость захвата	10000 осц/с
Макс. глубина записи	8 К точек
Вертикальное разрешение	8 бит
Горизонтальная развертка	5 нс/дел ~ 1000 с/дел				2 нс/дел ~ 1000 с/дел
Коэффициент вертикального отклонения	10 мВ/дел ~ 10 В/дел
Измерения	Курсорные, автоматические (7 типов)
Мультиметр
Разрядность	4½ разряда, 20000 отсчетов
TrueRMS	да
Функции измерения	напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Генератор сигналов специальной формы (только для ADS-2045, ADS-2047, ADS-2049, ADS-2051)
Кол. выходов	1
Частота генерации	0,1 Гц ~ 25 МГц
Формы сигнала	4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
Вертикальное разрешение	14 бит
Выходная амплитуда	20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Общие характеристики
Питание	2 Li-ion аккумулятора х 2200 мАч
Интерфейсы	USB тип С
Дисплей	Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
Габаритные размеры / вес	198 х 96 х 38 мм / 600 г

Портативные осциллографы Актаком экономного класса данной серии уже стали незаменимым помощником при работах в полевых условиях и при выездах специалистов для сервисного обслуживания и устранения неполадок.

Свидетельство действительно до 27 марта 2030 года.

Информация о поставщике:  АКТАКОМ
