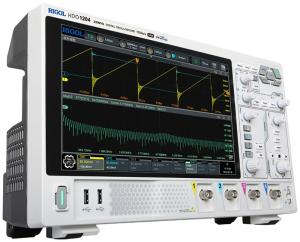

Цифровые осциллографы высокого разрешения Rigol DHO1000 в Госреестре СИ РФ

25.03.2026

Приказом Росстандарта № 143 от 29.01.2026 утвержден тип средств измерений для цифровых осциллографов серии RIGOL DHO1ZZZ (DHO1000).

Новейшие инновационные технологии, быстродействующий АЦП и использование процессора собственной разработки ”Centaurus” позволяют обеспечить более точный анализ сигналов с вертикальным разрешением 12 бит в полосе частот до 200 МГц со скоростью захвата до 1500000 осц/сек. Серия осциллографов DHO1000 представлена тремя двухканальными и тремя четырехканальными моделями. Даже в стандартной комплектации осциллографы данной серии могут декодировать сигналы последовательных шин RS-232/UART, I²C, SPI, CAN, LIN без установки дополнительных опций.

Технические характеристики

		DHO1072	DHO1074	DHO1102	DHO1104	DHO1202	DHO1204
Полоса пропускания		70 MГц		100 МГц		200 МГц
Количество каналов		2 аналоговых + внешний запуск	4 аналоговых + внешний запуск	2 аналоговых + внешний запуск	4 аналоговых + внешний запуск	2 аналоговых + внешний запуск	4 аналоговых + внешний запуск
Макс. скорость захвата осциллограмм		50000 осц./сек (векторный режим) 1500000 осц./сек (режим UltraAcquire)
Время нарастания (50 Ом), тип		≤5 нс		≤3,5 нс		≤1.75 нс
Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - два канала; 500 Мвыб/сек - четыре канала)
Глубина записи		50 М точек (25 М точек - два канала; 12,5 М точек - четыре канала) - штатно 100 М точек (50 М точек - два канала; 25 М точек - четыре канала) - опционально
Входной импеданс		1 MОм ±1% || 19 пФ ±3 пФ
Вертикальное разрешение		12 бит, 16 бит в режиме высокого разрешения
Вертикальное отклонение (1 МОм)		500 мкВ/дел ~ 10 В/дел
Регистратор		до 500000 кадров
Типы запуска		Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN, LIN
Анализ протоколов		Штатно: Parallel, RS232/UART, I²C, SPI, CAN, LIN
Цифровой вольтметр		штатно; функции - DC, AC+DC RMS, AC RMS
Частотомер		6 разрядов
Дисплей		10,1" , емкостной сенсорный мультитач , 1280 х 800 точек
Операционная система		Android

Осциллографы серии RIGOL DHO1ZZZ (DHO1000) зарегистрированы в Государственном реестре СИ РФ за номером 97534-26.
Информация о поставщике:  RIGOL
