Низкопрофильный осциллограф Tektronix MSO Серии 5

21.11.2017

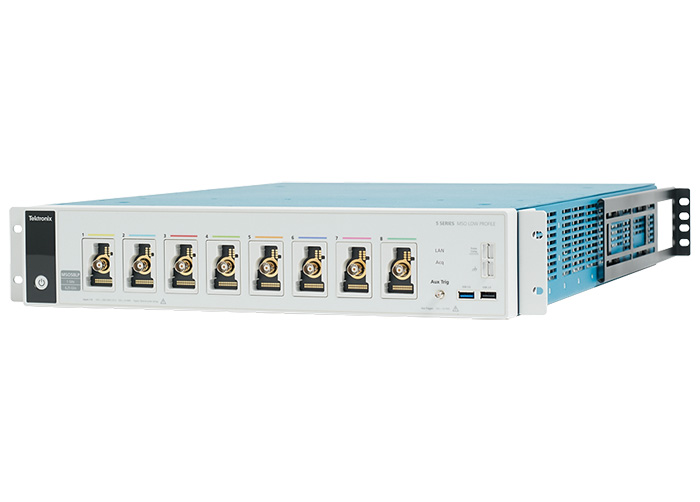

Компания Tektronix, Inc - ведущий производитель измерительной техники в мире, выпустила низкопрофильный осциллограф MSO Серии 5.



Новая модель создана на основе успешных осциллографов смешанных сигналов MSO Серии 5 и использующий такие инновационные решения, как технология FlexChannelTM и 12-разрядные аналого-цифровые преобразователи (АЦП).

Используя технологию FlexChannel каждый вход осциллографа можно применить для получения и отображения одного аналогового сигнала с высоким разрешением или восьми цифровых логических сигналов. Это достигается простой заменой пробника.



12-битное разрешение по вертикали и эффективное количество значащих разрядов (ENOB) 7,6 бит при 1 ГГц позволяют рассмотреть мельчайшие детали сигнала, даже если они накладываются на сигналы большой величины.

За счёт полосы пропускания аналоговых сигналов 1 ГГц, частоты дискретизации 6,25 Гвыб/с на всех каналах и длины записи 125 млн точек, низкопрофильный MSO Серии 5 имеет производительность, обеспечивающую точный захват данных с максимально возможной целостностью сигнала.

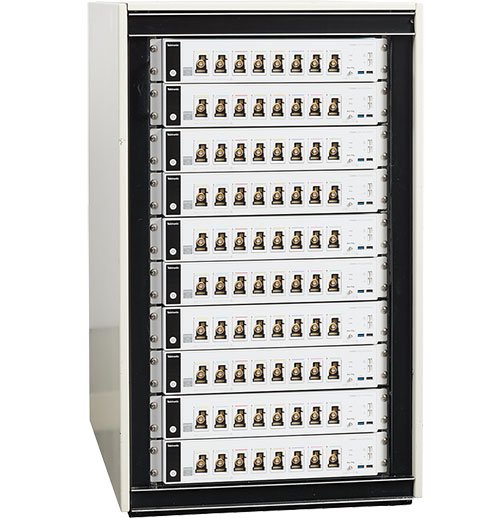

Монтаж в стойку позволяет расширить возможности при экономии места. Низкопрофильный MSO серии 5 обеспечивает функционирование 8 каналов и дополнительного входа для запуска в корпусе с малым форм-фактором 2U, что приводит к невысоким удельным затратам на канал.



Прибор сокращает трудозатраты за счёт использования при производстве того же программного обеспечения и программ тестирования, которые применялись при разработке. Для проверки правильности разработок можно воспользоваться стендовым осциллографом MSO Серии 5 с дисплеем с диагональю 15,6 дюйма, высоким разрешением и управлением сенсорными жестами.



Затем те же тесты можно выполнить при помощи компактной низкопрофильной модели осциллографа в ходе производства.

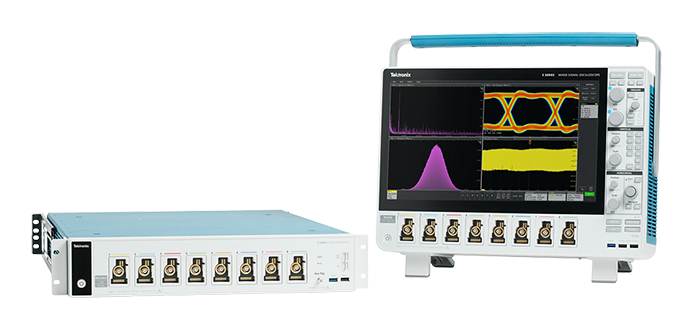

Сравнительная функциональность и параметры низкопрофильной модели и стендового осциллографа MSO Серии 5 приведена в таблице ниже

Низкопрофильный
MSO Серии 5
Стендовый осциллограф
MSO Серии 5
Полоса пропускания 1 ГГц от 350 МГц до 2 ГГц
Количество аналоговых каналов 8 4, 6 или 8
Частота дискретизации
аналогового сигнала (все каналы)
до 6,25 Гвыб/с
Высота (стоечный просвет) 2U 7U
Разрешение АЦП 12
ENOB (системное при 1 ГГц) 7,6 бит
Стандартная длина записи
(все каналы)
125 млн точек 62,5 млн точек
Интегрированный генератор
сигналов произвольной формы
50 МГц (по заказу)
Число цифровых каналов (MSO) До 64 (опция)
