PACE

PACE

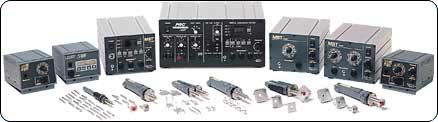

Паяльное оборудование PACE предназначено для монтажа и замены электронных компонентов различных типов на печатных платах.

Американская фирма PACE более 40 лет занимается разработкой и производством паяльного оборудования и является лидером в этой области. Рост высоких технологий и переход на SMD-компоненты не исключили необходимости использования профессиональных ручных паяльных станций при сборке и ремонте самого современного электронного оборудования. Так, например, ремонтный центр RRС-2000 создавался по заказу Пентагона. Теперь ими оснащаются подводные лодки флота США, так как данная станция в полной комплектации позволяет производить монтаж-демонтаж всего спектра современного электронного оборудования. Цифровые станции PACE имеют фиксируемый термопрофиль пайки для предотвращения повреждения проводников многослойных печатных плат. Специальное многослойное покрытие наконечников обладает хорошей теплопроводностью, которая создает оптимальную теплопередачу. Это покрытие обладает высокой износостойкостью и позволяет эксплуатировать наконечники в течение нескольких лет.

В ассортименте продукции PACE представлены многоканальные станции со встроенным термофеном, оснащенные термопинцетом, системой для нанесения паяльной пасты, термоэкстрактором с вакуумным захватом компонента. Все это позволяет добиться стабильно высокого качества пайки, высокой скорости работы в условиях опытного и мелкосерийного производства.

Паяльные системы для ремонта и производства электроники (каталог, формат PDF, 2,25 МБ).

Технические особенности и технологии PACE

Термоуправление SensaTemp

Система точного поддержания температуры SensaTemp, запатентованная компанией РАСЕ, по сей день остается лучшим техническим решением среди классических схем термоуправления. Сердцем системы является платиновый термодатчик RTD типа (Resistant Temperature Detector), точность которого в 5 раз превышает точность традиционной термопары. При изготовлении RTD датчиков применяется технология лазерной коррекции, чем достигается 100 процентная повторяемость параметров и наивысшая точность. Это позволяет использовать любой термоинструмент SensaTemp с любой паяльной станцией РАСЕ без калибровки и какой-либо перенастройки. Как известно, платина является наиболее стабильным материалом, поэтому, в отличие от схем с термопарой, параметры системы SensaTemp не подвержены изменениям с течением времени, и паяльные станции могут работать десятилетиями без периодической поверки и калибровки, что, кстати, соответствует требованием международного стандарта ISO9001.

Результатом работы системы SensaTemp является не только высокая точность отработки температуры, но и способность удержать заданную температуру наконечника с минимальным отклонением при контакте с теплоемкой печатной платой.
Этому также способствует применение меди в качестве основного материала для изготовления наконечников и сердечника нагревателя.

Медные детали, в отличие от, например керамических, допускают очень плотный прижим друг к другу, что уменьшает тепловой барьер между наконечником и нагревателем. Кроме того, теплопроводность меди значительно выше, чем у той же керамики.
Все это создает наилучшие условия для быстрой передачи тепла в точку пайки и позволяет выполнять операции с минимальной заданной температурой.

Технология TempWise

Постоянное увеличение плотности монтажа и миниатюризация современных электронных изделий обусловили появление микротермоинструментов. Несмотря на очень маленький вес и размеры, микропаяльник должен обеспечивать такую же высокую теплоотдачу, как и инструмент стандартного исполнения. Это стало возможным только благодаря объединению наконечника, нагревателя и термодатчика в едином картридже.

Поскольку масса, а значит и теплоемкость такого картриджа ничтожны, то естественно, что в момент контакта с платой температура наконечника резко падает, но затем она быстро восстанавливается, благодаря системе управления, осуществляющей постоянный мониторинг температуры и мгновенно реагирующей на ее изменение. При этом одновременно с нагревом наконечника нагревается и паяемое соединение. Поскольку температура легкого наконечника неизбежно отклоняется, основную роль в процессе термоуправления играет уже не точность поддержания температуры, а быстродействие схемы управления и высокая теплопередача, обусловленная объединением наконечника и нагревателя. Отсутствие необходимости очень точного измерения температуры при работе микроинструментов позволило компании РАСЕ выпускать картриджи по цене, близкой к стоимости стандартных наконечников.

Возможность применения паяльных систем для бессвинцовой пайки

Начиная с 2006 года, в Европе и США запрещено использование свинцовосодержащих паяльных материалов. Переход на бессвинцовую технологию ставит ряд дополнительных требований к паяльному оборудованию. Связано это с тем, что температура пайки у бессвинцового припоя на 3040 градусов выше, чем у оловянносвинцового. Таким образом, резко уменьшается разница между рабочей и предельно допустимой температурой, а значит, повышается риск перегрева компонента. В связи с этим, паяльник, применяемый для бессвиноцовой технологии, должен работать с минимальной заданной температурой, но при этом обеспечивать требуемую скорость и уровень нагрева соединения, а это возможно только при достаточно высокой теплопередаче инструмента.

Все паяльные системы РАСЕ, независимо от года выпуска, могут применяться для бессвинцовой пайки, поскольку обладают исключительно высокой теплопередачей и могут выполнять операции на минимально необходимой температуре.

Система компенсации теплопотерь в наконечнике OffSet

Термодатчик, установленный в каждом инструменте Sensa Temp, находится в крайней точке нагревателя, однако осуществлять термоуп равление необходимо в точке контакта наконечника с платой.

Разница температур между этими точками зависит не только от размера и формы наконечника, но и от текущей рабочей температуры инструмента.

Для каждого выбранного наконечника из справочной таблицы определяется соответствующая поправка, которая вводится в систему и затем автоматически корректируется в зависимости от текущей температуры и учитывается в процессе термоуправления. Таким образом, функция OffSet позволяет управлять температурой непосредственно в точке пайки и отображать на дисплее реальную температуру наконечника.

Вакуумная система SnapVac

Система SnapVac создана для эффективной работы вакуумного паяльника. Главное ее достоинство - мгновенное нарастание вакуума, обеспечивающее быстрое и полное удаление припоя из отверстий. Большинство паяльных станций РАСЕ снабжено встроенным компрессором, который одновременно является и вакуумным насосом. В момент нажатия пусковой кнопки на рукоятке термоинструмента слышен характерный хлопок результат мгновенно возникающего вакуума при включении системы. Этот "пневмоудар" эффективно выбивает припой из отверстий, а затем воздушный поток охлаждает контакт и предотвращает повторное припаивание вывода к стенке отверстия, что гарантирует беспрепятственное удаление компонента с платы.
