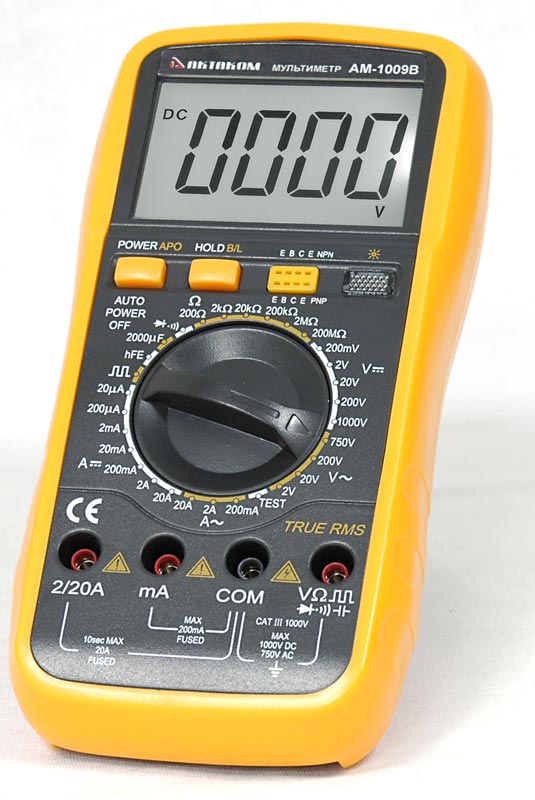

Мультиметр АМ-1009B

Увеличить

Розничная цена (с НДС):
недоступно

На заказ

Торговая марка:

Загрузить
каталог

Сравнить товар с другими
в этом разделе

Подробное описание
Вопросы и ответы

Снято с производства. Замена: АММ-1019, АММ-1216

Цифровой мультиметр АКТАКОМ AM-1009В обладает базовым набором функций: измерение постоянного и переменного (40-400 Гц) тока (до 20 А) и напряжения, сопротивления, ёмкости, проверка диодов, прозвонка цепей. Возможность измерения истинных среднеквадратических значений (True RMS) позволяет цифровому мультиметру AM-1009В корректно проводить измерения искажённых и несинусоидальных сигналов.

Особенности цифрового мультиметра AM-1009В

Широкий ЖК дисплей с подсветкой (65х45 мм) 3 ½ разряда (1 999 отсчетов)
Базовая погрешность 1,5% / Входной импеданс 10 МОм
Частотный диапазон при измерении тока и напряжения 40…400 Гц
Скорость измерений: 3 изм/с
True RMS
Ручной выбор диапазона / Удержание текущих значений
Тест диодов / Тестирование транзисторов и TTL логики/ Прозвонка цепи
Генератор сигналов прямоугольной формы
Световой индикатор "живой" цепи
Индикатор разряда батарей / Автовыключение питания (с возможностью отключения функции)
Современный дизайн / Экранированный корпус / Защитный хольстер
Сменный предохранитель / Защита от высокого напряжения

Технические характеристики

Параметр	Диапазоны	Погрешность
Постоянное напряжение	200 мВ / 2 В / 20 В / 200 В / 1000 В	>±(1,5%+3)
Переменное напряжение	2 В / 20 В / 200 В / 750 В	±(1,5%+3)
Постоянный ток	20 мкА / 200 мкА / 2 мА / 20 мА / 200 мА / 2 А / 20 А	±(1,5%+8)
Переменный ток	200 мА / 2 А / 20 А	±(1,0%+15)
Сопротивление	200 Ом / 2 кОм / 20 кОм / 200 кОм / 2 МОм / 200 МОм	±(0,8%+3)
Ёмкость	20 нФ / 200 нФ / 2 мкФ / 200 мкФ	±(2,5%+20)

Питание: батарея 9В («Крона»)
Габаритные размеры: 190х95х37 мм
Масса: около 400 г.
Габаритные размеры в упаковочной таре 160х60х220, вес 0,64 кг

Таблицы погрешностей

Постоянное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мВ	100 мкВ	±(1.5%+3 е.м.р.)	±3.2985 мВ	мВ
2 В	1 мВ	±(1.5%+3 е.м.р.)	±0.032985 В	В
20 В	10 мВ	±(1.5%+3 е.м.р.)	±0.32985 В	В
200 В	100 мВ	±(1.5%+3 е.м.р.)	±3.2985 В	В
1000 В	1 В	±(1.5%+10 е.м.р.)	±24.985 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мВ	100 мкВ	±(1.5%+3 е.м.р.)	±3.2985 мВ	19.4 мВ	20 мВ (10% диапазона)	20.6 мВ
				98.2 мВ	100 мВ (50% диапазона)	101.8 мВ
				177 мВ	180 мВ (90% диапазона)	183 мВ
2 В	1 мВ	±(1.5%+3 е.м.р.)	±0.032985 В	0.194 В	0.2 В (10% диапазона)	0.206 В
				0.982 В	1 В (50% диапазона)	1.018 В
				1.77 В	1.8 В (90% диапазона)	1.83 В
20 В	10 мВ	±(1.5%+3 е.м.р.)	±0.32985 В	1.94 В	2 В (10% диапазона)	2.06 В
				9.82 В	10 В (50% диапазона)	10.18 В
				17.7 В	18 В (90% диапазона)	18.3 В
200 В	100 мВ	±(1.5%+3 е.м.р.)	±3.2985 В	19.4 В	20 В (10% диапазона)	20.6 В
				98.2 В	100 В (50% диапазона)	101.8 В
				177 В	180 В (90% диапазона)	183 В
1000 В	1 В	±(1.5%+10 е.м.р.)	±24.985 В	88.5 В	100 В (10% диапазона)	111.5 В
				482.5 В	500 В (50% диапазона)	517.5 В
				876.5 В	900 В (90% диапазона)	923.5 В

Переменное напряжение

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
2 В	1 мВ	±(1.5%+3 е.м.р.)	±0.032985 В	В
20 В	10 мВ	±(1.5%+3 е.м.р.)	±0.32985 В	В
200 В	100 мВ	±(1.5%+3 е.м.р.)	±3.2985 В	В
750 В	1 В	±(1.5%+3 е.м.р.)	±14.235 В	В

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
2 В	1 мВ	±(1.5%+3 е.м.р.)	±0.032985 В	0.194 В	0.2 В (10% диапазона)	0.206 В
				0.982 В	1 В (50% диапазона)	1.018 В
				1.77 В	1.8 В (90% диапазона)	1.83 В
20 В	10 мВ	±(1.5%+3 е.м.р.)	±0.32985 В	1.94 В	2 В (10% диапазона)	2.06 В
				9.82 В	10 В (50% диапазона)	10.18 В
				17.7 В	18 В (90% диапазона)	18.3 В
200 В	100 мВ	±(1.5%+3 е.м.р.)	±3.2985 В	19.4 В	20 В (10% диапазона)	20.6 В
				98.2 В	100 В (50% диапазона)	101.8 В
				177 В	180 В (90% диапазона)	183 В
750 В	1 В	±(1.5%+3 е.м.р.)	±14.235 В	70.875 В	75 В (10% диапазона)	79.125 В
				366.375 В	375 В (50% диапазона)	383.625 В
				661.875 В	675 В (90% диапазона)	688.125 В

Постоянный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
20 мкА	10 нА	±(1.5%+10 е.м.р.)	±0.39985 мкА	мкА
200 мкА	100 нА	±(1.5%+10 е.м.р.)	±3.9985 мкА	мкА
2 мА	1 мкА	±(1.5%+10 е.м.р.)	±0.039985 мА	мА
20 мА	10 мкА	±(1.5%+10 е.м.р.)	±0.39985 мА	мА
200 мА	100 мкА	±(1.5%+8 е.м.р.)	±3.7985 мА	мА
2 А	1 мА	±(2%+5 е.м.р.)	±0.04498 А	А
20 А	10 мА	±(2%+5 е.м.р.)	±0.4498 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
20 мкА	10 нА	±(1.5%+10 е.м.р.)	±0.39985 мкА	1.87 мкА	2 мкА (10% диапазона)	2.13 мкА
				9.75 мкА	10 мкА (50% диапазона)	10.25 мкА
				17.63 мкА	18 мкА (90% диапазона)	18.37 мкА
200 мкА	100 нА	±(1.5%+10 е.м.р.)	±3.9985 мкА	18.7 мкА	20 мкА (10% диапазона)	21.3 мкА
				97.5 мкА	100 мкА (50% диапазона)	102.5 мкА
				176.3 мкА	180 мкА (90% диапазона)	183.7 мкА
2 мА	1 мкА	±(1.5%+10 е.м.р.)	±0.039985 мА	0.187 мА	0.2 мА (10% диапазона)	0.213 мА
				0.975 мА	1 мА (50% диапазона)	1.025 мА
				1.763 мА	1.8 мА (90% диапазона)	1.837 мА
20 мА	10 мкА	±(1.5%+10 е.м.р.)	±0.39985 мА	1.87 мА	2 мА (10% диапазона)	2.13 мА
				9.75 мА	10 мА (50% диапазона)	10.25 мА
				17.63 мА	18 мА (90% диапазона)	18.37 мА
200 мА	100 мкА	±(1.5%+8 е.м.р.)	±3.7985 мА	18.9 мА	20 мА (10% диапазона)	21.1 мА
				97.7 мА	100 мА (50% диапазона)	102.3 мА
				176.5 мА	180 мА (90% диапазона)	183.5 мА
2 А	1 мА	±(2%+5 е.м.р.)	±0.04498 А	0.191 А	0.2 А (10% диапазона)	0.209 А
				0.975 А	1 А (50% диапазона)	1.025 А
				1.759 А	1.8 А (90% диапазона)	1.841 А
20 А	10 мА	±(2%+5 е.м.р.)	±0.4498 А	1.91 А	2 А (10% диапазона)	2.09 А
				9.75 А	10 А (50% диапазона)	10.25 А
				17.59 А	18 А (90% диапазона)	18.41 А

Переменный ток

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 мА	100 мкА	±(1%+15 е.м.р.)	±3.499 мА	мА
2 А	1 мА	±(2%+5 е.м.р.)	±0.04498 А	А
20 А	10 мА	±(3%+10 е.м.р.)	±0.6997 А	А

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 мА	100 мкА	±(1%+15 е.м.р.)	±3.499 мА	18.3 мА	20 мА (10% диапазона)	21.7 мА
				97.5 мА	100 мА (50% диапазона)	102.5 мА
				176.7 мА	180 мА (90% диапазона)	183.3 мА
2 А	1 мА	±(2%+5 е.м.р.)	±0.04498 А	0.191 А	0.2 А (10% диапазона)	0.209 А
				0.975 А	1 А (50% диапазона)	1.025 А
				1.759 А	1.8 А (90% диапазона)	1.841 А
20 А	10 мА	±(3%+10 е.м.р.)	±0.6997 А	1.84 А	2 А (10% диапазона)	2.16 А
				9.6 А	10 А (50% диапазона)	10.4 А
				17.36 А	18 А (90% диапазона)	18.64 А

Сопротивление

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
200 Ом	0.1 Ом	±(0.8%+5 е.м.р.)	±2.0992 Ом	Ом
2 кОм	1 Ом	±(0.8%+3 е.м.р.)	±0.018992 кОм	кОм
20 кОм	10 Ом	±(0.8%+3 е.м.р.)	±0.18992 кОм	кОм
200 кОм	100 Ом	±(0.8%+3 е.м.р.)	±1.8992 кОм	кОм
2 МОм	1 кОм	±(0.8%+3 е.м.р.)	±0.018992 МОм	МОм
200 МОм	100 кОм	±(5%+30 е.м.р.)	±12.995 МОм	МОм

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
200 Ом	0.1 Ом	±(0.8%+5 е.м.р.)	±2.0992 Ом	19.34 Ом	20 Ом (10% диапазона)	20.66 Ом
				98.7 Ом	100 Ом (50% диапазона)	101.3 Ом
				178.06 Ом	180 Ом (90% диапазона)	181.94 Ом
2 кОм	1 Ом	±(0.8%+3 е.м.р.)	±0.018992 кОм	0.1954 кОм	0.2 кОм (10% диапазона)	0.2046 кОм
				0.989 кОм	1 кОм (50% диапазона)	1.011 кОм
				1.7826 кОм	1.8 кОм (90% диапазона)	1.8174 кОм
20 кОм	10 Ом	±(0.8%+3 е.м.р.)	±0.18992 кОм	1.954 кОм	2 кОм (10% диапазона)	2.046 кОм
				9.89 кОм	10 кОм (50% диапазона)	10.11 кОм
				17.826 кОм	18 кОм (90% диапазона)	18.174 кОм
200 кОм	100 Ом	±(0.8%+3 е.м.р.)	±1.8992 кОм	19.54 кОм	20 кОм (10% диапазона)	20.46 кОм
				98.9 кОм	100 кОм (50% диапазона)	101.1 кОм
				178.26 кОм	180 кОм (90% диапазона)	181.74 кОм
2 МОм	1 кОм	±(0.8%+3 е.м.р.)	±0.018992 МОм	0.1954 МОм	0.2 МОм (10% диапазона)	0.2046 МОм
				0.989 МОм	1 МОм (50% диапазона)	1.011 МОм
				1.7826 МОм	1.8 МОм (90% диапазона)	1.8174 МОм
200 МОм	100 кОм	±(5%+30 е.м.р.)	±12.995 МОм	16 МОм	20 МОм (10% диапазона)	24 МОм
				92 МОм	100 МОм (50% диапазона)	108 МОм
				168 МОм	180 МОм (90% диапазона)	192 МОм

Ёмкость

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение
20 нФ	10 пФ	±(2.5%+20 е.м.р.)	±0.69975 нФ	нФ
200 нФ	100 пФ	±(2.5%+20 е.м.р.)	±6.9975 нФ	нФ
2 мкФ	1 нФ	±(2.5%+20 е.м.р.)	±0.069975 мкФ	мкФ
200 мкФ	100 нФ	±(5%+10 е.м.р.)	±10.995 мкФ	мкФ

Показать/скрыть таблицу с указанием калибруемых значений (точек)

Диапазон	Разрешение	Погрешность	Абсолютная погрешность	Значение-погрешность	Калибруемая точка	Значение+погрешность
20 нФ	10 пФ	±(2.5%+20 е.м.р.)	±0.69975 нФ	1.75 нФ	2 нФ (10% диапазона)	2.25 нФ
				9.55 нФ	10 нФ (50% диапазона)	10.45 нФ
				17.35 нФ	18 нФ (90% диапазона)	18.65 нФ
200 нФ	100 пФ	±(2.5%+20 е.м.р.)	±6.9975 нФ	17.5 нФ	20 нФ (10% диапазона)	22.5 нФ
				95.5 нФ	100 нФ (50% диапазона)	104.5 нФ
				173.5 нФ	180 нФ (90% диапазона)	186.5 нФ
2 мкФ	1 нФ	±(2.5%+20 е.м.р.)	±0.069975 мкФ	0.175 мкФ	0.2 мкФ (10% диапазона)	0.225 мкФ
				0.955 мкФ	1 мкФ (50% диапазона)	1.045 мкФ
				1.735 мкФ	1.8 мкФ (90% диапазона)	1.865 мкФ
200 мкФ	100 нФ	±(5%+10 е.м.р.)	±10.995 мкФ	18 мкФ	20 мкФ (10% диапазона)	22 мкФ
				94 мкФ	100 мкФ (50% диапазона)	106 мкФ
				170 мкФ	180 мкФ (90% диапазона)	190 мкФ

Дополнительная информация

Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе.

Стандартная комплектация

Мультиметр в защитном хольстере
Измерительные щупы (20 A) 2 шт.
Руководство по эксплуатации
Упаковочная тара

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.

Вопросы и ответы

Какие условия эксплуатации предусмотрены для данного мультиметра?

Есть ли у АМ-1009В функция автовыключения питания?

Как отключить функцию автоматического отключения питания у мультиметра АМ-1009в?

Какие условия эксплуатации предусмотрены для данного мультиметра?
Условия эксплуатации: Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики". Относительная влажность не более 80% при температуре 0…40 °С. Атмосферное давление от 630 до 795 мм рт. ст. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора: Падение и воздействие вибрации на прибор. Измерение ёмкости и сопротивления, температуры, проверка диодов в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения. Измерение напряжения, используя гнёзда для измерения тока. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения. Измерение силы постоянного и переменного тока 10 А не более 15 секунд. Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях. Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи. Растягивать с усилием измерительные щупы прибора. Это может привести к повреждению прибора и частичной или полной потере его работоспособности Неисправность предохранителя означает нарушение условий эксплуатации прибора. Наверх

Есть ли у АМ-1009В функция автовыключения питания?
Да. Функция автовыключения (Auto Power off) в приборе есть: питание прибора автоматически отключается при бездействии в течение 15 минут. За минуту до отключения прибор издаст 4 звуковых сигнала, а непосредственно перед выключением ещё один длинный. Если вы хотите включить прибор после автовыключения питания, нажмите любую кнопку. Наверх

Как отключить функцию автоматического отключения питания у мультиметра АМ-1009в?
Для отключения функции автовыключения питания, нажмите однократно кнопку POWER\APO, при этом знак "АРО" пропадет с экрана прибора. Для включения функции автовыключения питания, повторно нажмите кнопку POWER\APO. Наверх
