Расширение модельного ряда осциллографов Актаком с полосой 350 и 500 МГц серии ADS-6000

Расширение модельного ряда осциллографов Актаком с полосой 350 и 500 МГц серии ADS-6000

16.11.2021

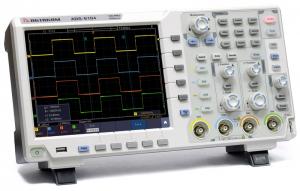

В модельном ряду многофункциональных осциллографов с сенсорным экраном Актаком серии ADS-6000 появились еще два новых прибора. На этот раз расширение произошло за счет двухканальных моделей, рассчитанных на полосу 500 МГц (ADS-6352) и полосу 350 МГц (ADS-6332).

Аналогично своим четырехканальным аналогам, да и всей серии ADS-6000 в целом, ADS-6352 и ADS-6332 представляют комбинированное решение и объединяют в одном корпусе до семи измерительных приборов:
  • Цифровой осциллограф
    • 4 аналоговых канала
    • Полоса пропускания 500 МГц (ADS-6144, ADS-6352) и 350 МГц (ADS-6134, ADS-6332)
    • Частота дискретизации до 5 Гвыб/сек
    • Глубина записи до 400 М точек
    • Макс. скорость захвата осциллограмм 600000 осц/сек

Глубина записи до 400 М точек

  • Встроенный генератор сигналов
    • Один канал
    • Макс.частота генерации 50 МГц
    • 64 предустановленные формы
    • Вертикальное разрешение 14 бит
    • Количество точек, участвующих в формировании сигнала до 16 К

Встроенный генератор сигналов

  • Анализатор протоколов
    • декодирование протоколов I²C, SPI, RS-232/UART, CAN

декодирование протоколов

  • Цифровой мультиметр
    • 4 ½ разряда
    • Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи
    • Встроенный регистратор данных с макс. длительность регистрации до 3 дне й (во внутреннюю память) и 10 дней (на USB накопитель)

Окно мультиметра

  • Анализатор спектра на основе БПФ
    • 4 окна: прямоугольник, Hanning, Blackman, Hamming
    • Диапазон измерения до макс. частоты осциллографа

Анализатор спектра на основе БПФ

  • Прецизионный частотомер
    • 6 разрядов
    • Диапазон измерения от 2 Гц до макс.частоты осциллографа
    • Статистическая обработка результатов

Прецизионный частотомер

  • Измеритель АЧХ
    • на основе диаграмм Боде с построением логарифмических амплитудно-фазовых частотных характеристик

Измеритель АЧХ

Основные технические характеристики новинок приведены в таблице

Параметр
ADS-6332
ADS-6134
ADS-6352
ADS-6144
Кол-во каналов 2 4 2 4
Полоса пропускания 350 МГц
500 МГц
Макс. частота дискретизации 5 Гвыб/с
Разрешение АЦП 8 бит
Максимальная глубина записи 400 М точек
Скорость захвата осциллограмм 600 000 осц/сек
Горизонтальная развертка 500 пс/дел ~ 1000 с/дел
Вертикальное отклонение 1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон
I²C, SPI, RS-232/UART, CAN
Генератор сигналов 1 канал, макс.частота 50 МГц, 14 бит
Анализатор протоколов I²C, SPI, RS-232, CAN
Цифровой мультиметр 4 ½ разряда (20000 отсчетов)
Измерение постоянного и переменного напряжения и тока, сопротивления, емкости, частоты; тестирование диодов и прозвонка целостности цепи
Дисплей 10,4”, ЖК сенсорный IPS 1024 x 768

Новые модели цифровых осциллографов Актаком ADS-6332 и ADS-6352 уже доступны к заказу, а модели ADS-6134 и ADS-6144 есть в наличии на складе.

Следите за нашими новостями!
