  • Каково назначение органов управления у анализатора компонентов АКТАКОМ АМ-3028?

    Передняя панель

    Органы управления анализатора компонентов АМ-3028

    1. Жидко-кристаллический индикатор
    2. Экранные кнопки для управления и выбора параметров, соответствующих экранному меню
    3. Кнопка влючения и выключения прибора
    4. Терминал заземления
    5. Терминалы подключения объекта измерений
      UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта: Hcur: Терминал высокого тока; Hpot: Измерительный терминал высокого потенциала; Lpot: Измерительный терминал низкого потенциала; Lcur: Терминал низкого тока
    6. Кнопки управления курсором
    7. Интерфейс USB
    8. Кнопка меню LCRZ для отображения настроек и результатов измерений
    9. Кнопка меню SETUP для задания настроек измерений
    10. Кнопка меню SYSTEM для управления состоянием дополнительных параметров измерения
    11. Кнопка DC BIAS для включения источника постоянного смещения
    12. Кнопка KEY LOCK для блокировки и разблокировки клавиатуры прибора
    13. Кнопка BACKSPACE. Нажатие на кнопку BACKSPACE стирает один последний введённый символ
    14. Кнопка RESET (Сброс)
    15. Кнопка ENTER. Нажатие этой кнопки прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора
    16. Кнопка TRIGGER для ручного запуска прибора
    17. Цифровые кнопки для ввода цифровых значений в прибор

    Задняя панель

    Органы управления анализатора компонентов АМ-3028

    • Разъём подключения внешнего смещения (опция)
    • Разъём подключения интерфейса IEEE488 (GPIB)
    • Разъём подключения интерфейса HANDLER (опция)
    • Разъём подключения интерфейса RS-232C
    • Решётка охлаждающего вентилятора
    • Разъём подключения шнура питания и держатель предохранителя
    • Терминал заземления

    Наверх

    Каково назначение органов управления у измерителя RLC АКТАКОМ АМ-3026?

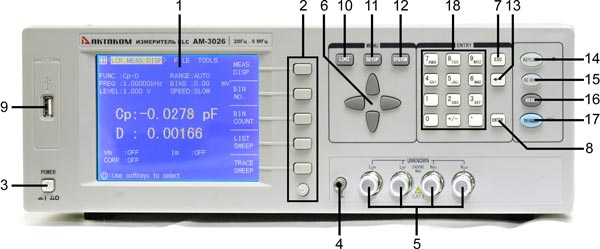

    Передняя панель

    Органы управления измерителя RLC АКТАКОМ АМ-3026

    1. Жидко-кристаллический индикатор
    2. Экранные кнопки для управления и выбора параметров, соответствующих экранному меню. Круглая программная кнопка внизу экрана выполняет следующие действия:
      – При отображении в области экранных кнопок индикатора: «More» – сменяет экранную страницу.
      – При отображении в области экранных кнопок индикатора: «Esc» – закрывает экранную страницу.
    3. Кнопка влючения и выключения прибора
    4. Терминал заземления.
    5. Терминалы подключения объекта измерений.
      UNKNOWN – терминалы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
      HD (HCUR): Терминал высокого тока
      HS (HPOT): Измерительный терминал высокого потенциала
      LS (LPOT): Измерительный терминал низкого потенциала
      LD (LCUR): Терминал низкого тока
    6. Кнопки управления курсором
    7. Кнопка ESC. Нажатие на кнопку Esc отменяет ввод данных или переводит прибор на более высокий уровень меню.
    8. Кнопка ENTER. Данная кнопка прекращает ввод цифровых значений и заносит отображенное на ЖКИ значение в память прибора (информационная строка в нижней части дисплея).
    9. Разъём USB. Служит для подключения флеш-памяти для сохранения и вызова файлов (максимальный объём – 2 Гб.)
    10. Кнопка меню LCRZ используются для отображения настроек и результатов измерений
    11. Кнопка меню SETUP применяется для управления параметрами измрений
    12. Кнопка меню SYSTEM применяется для управления состоянием дополнительных параметров измрения
    13. Кнопка ← (BACKSPACE). Нажатие на кнопку ← стирает один последний введённый символ
    14. Кнопка KEYLOCK блокирует кнопки прибора от случайного нажатия
    15. Кнопка DC BIAS используется для активации или отключения режима выдачи постоянного смещения
    16. Кнопка RESET. Нажатие на кнопку RESET сбрасывает введённые настройки
    17. Кнопка TRIGGER. Нажатие данной кнопки активирует ручной режим запуска измерний (MANual)
    18. Цифровые кнопки предназначены для ввода цифровых значений в прибор.

    Задняя панель

    Органы управления измерителя RLC АКТАКОМ АМ-3026

    1. Разъём подключения источника постоянного смещения (Опция)
    2. Разъём подключения интерфейса HANDLER (Опция)
    3. Разъём подключения интерфейса USB (DEVICE)
    4. Разъём подключения интерфейса RS-232C
    5. Разъём подключения интерфейса LAN
    6. Разъём подключения интерфейса GPIB (Опция)
    7. Решётка вентилятора
    8. Разъём подключения шнура питания
    9. Держатель предохранителя
    10. Терминал заземления

    Наверх

    Каково назначение органов управления у измерителя RLC АКТАКОМ AMM-3148?

    Органы управления измерителя RLC AMM-3148

    1. Кнопка включения и выключения питания
    2. Индикаторы сортировки: NG — не входит в диапазоны сортировки, P1, P2, P3 — pass BIN1, BIN2, BIN3, AUX — aux bin
    3. Разъёмы подключения объекта измерений.
      UNKNOWN – разъёмы для подключения 4-проводного тестового зажима, зажимов Кельвина или тестовых щупов для измерения характеристик объекта:
      HD (HCUR): Разъём высокого тока
      HS (HPOT): Измерительный разъём высокого потенциала
      LS (LPOT): Измерительный разъём низкого потенциала
      LD (LCUR): Разъём низкого тока
    4. Разъём заземления
    5. Кнопки меню. В приборе имеется три уровня функций для клавиш:
      a) Функции при непосредственном нажатии на клавишу
      PARA A: выбор первичного параметра
      PARA B: выбор вторичного параметра
      FREQ: установка частоты тест-сигнала
      LEVEL: установка уровня тест-сигнала
      SPEED: выбор скорости измерения
      RANGE: выбор диапазона измерений HOLD/AUTO
      SHIFT: кнопка перехода к второму уровню функций
      TRIGGER: для синхронизации в однократном режиме
      ↑ ↓ для выбора значений PAR, PAR B, FREQ, LEVEL, SPEED или RANGE
      LOCAL: для выбора операций удаленного управления (RMT статус)
      b) Второстепенные функции, доступны после нажатия клавиши SHIFT
      OPEN: открытая калибровка
      SHORT: закрытая калибровка
      DISP: выбор параметров дисплея
      COMP: выбор режимов компаратора
      BIAS: вкл/выкл смещения
      SETUP: переход в меню настроек
      LIMIT: настройка пределов для режимов измерения
      FILE: переход к меню файлового менеджера
      SYSTEM: переход в меню системных установок
      c) Функции, доступные в меню ввода данных:
      ESC – выход из подменю
      ENTER – ввод данных
      ↑: выбор опции или +1
      ↓: выбор опции или -1
      <: выбор опции
      >: выбор опции
      m μ n M p k: выбор приставки для ввода единиц измерения.

    Наверх

    Какой тип кабеля RS-232 испольуется для дистанционного управления анализаторами компонентов Актаком АММ-30хх?
    Для дистанционного управления анализаторами компонентов Актаком АМ-3044/3046, АММ-3038/3048/3058, АММ-3068/3078/3088 применяется нуль модемный кабель RS-232.
    Управление через COM порт, расположенный на задней панели прибора, производится при помощи SCPI команд.

    Наверх

    Назначение клавиш на передней панели АМ-3128?

    Примечание. В тексте встречается понятие «длительное нажатие». Это касается многофункциональных клавиш и предполагает нажатие на соответствующую клавишу не менее 2 секунд.

    1. Дисплей

    2. Клавиша HOLD – короткое нажатие-удержание данных, длительное нажатие – включение режима регистрации

    3. (Power) – Клавиша включения/выключения питания (длительное нажатие)

    4. Клавиша AUTO/R/C/L/Z – Клавиша быстрого переключения/выбора основного параметра измерения

    5. Клавиша ▲NULL/CAL – короткое нажатие включает режим относительных измерений, долгое нажатие - функцию коррекции

    6. Клавиша X/D/Q/θ/ESR – Клавиша быстрого переключения/выбора вторичного параметра измерения

    7. Клавиша FREQ/DCR – клавиша быстрого переключения фиксированных значений частоты

    8. Клавиша LEVEL – быстрое переключение между фиксированными точками выбора уровня напряжения

    9. Клавиша – быстрое нажатие включает режим измерения электролитических конденсаторов, длительное нажатие – выбор напряжения смещения

    10. Клавиша AUTO/SER/PAL – Клавиша выбор параллельной илипоследовательной эквивалентной схемы замещения

    11. Клавиша SET – переключение интерфейса между режимом измерения и системными настройками

    12. Клавиша TOL%/COMPARE – короткое нажатие для быстрого переключения предела допуска отклонения компаратора, длительное нажатие – включение и выключение компаратора

    13. Клавиша SPEED – Клавиша быстрого переключения скорости измерения

    14. Клавиша RANGE – Клавиша быстрого переключения диапазона измерения

    15. Навигационные клавиши – клавиши со стрелками вправо и влево для управления перемещением курсора; клавиши со стрелками вверх и вниз для выбора параметра

    16. Клавиша ENTER – клавиша ввода

    17. Разъем 5-контактного тестового пробника

    18. Разъемы 3-контактного тестового пробника

    Примечание. Благодаря использованию стандартных разъёмов для штекеров типа «банан», данный прибор может работать с недорогими тестовыми выводами с зажимами «крокодил», однако такая схема подключения не обеспечивает достаточной точности измерений, Для повышения точности измерения желательно использовать 5-полюсные разъёмы для подключения зажимов Кельвина.

    Примечание. Прибор имеет независимый контроллер зарядки батареи, который позволяет заряжать аккумулятор даже при выключенном приборе.


    Наверх

    Как правильно измерить индуктивность измерителем LC АММ-3142?

    Внимание!

    – Работайте только с полностью разряженными конденсаторами. Подключение заряженного или частично заряженного конденсатора ко входным разъёмам приведёт к повреждению прибора.

    – При измерении элемента, находящегося в цепи, необходимо обесточить цепь

    – Перед подключением измерительных проводов и при измерении компонентов в цепи, схема должна быть отключена и обесточена

    – Перед измерениями индуктивности в диапазоне 2 мГн закоротите измерительные щупы, запомните показания на дисплее и при измерениях вычитайте это показание из измеренного

    – Открытый конденсатор будет показывать ноль на всех диапазонах (возможно несколько пФ на диапазоне 2 нФ, в связи с паразитной емкостью прибора).

    Измерение индуктивности или ёмкости

    1. Включите прибор и установите поворотный переключатель в нужный Вам диапазон измерения индуктивности или ёмкости. Если диапазон неизвестен выберите наибольший.

    2. Подключите красный щуп или короткий вывод с зажимом типа «крокодил» красного цвета к разъёму «+», а чёрный щуп или короткий вывод с зажимом типа «крокодил» чёрного цвета к разъёму «».

    3. Подключитесь к выводам катушки индуктивности при измерении индуктивности или конденсатора при измерении ёмкости. Нажмите Кнопку запуска измерений и наблюдайте измеренную величину на дисплее прибора.

    4. При выходе за пределы дипазона на дисплее появится индикатор «1». Если на дисплее отображается один или несколько нулей старших разрядов, перейдите к более низкому диапазону, чтобы повысить точность измерений.


    Наверх

    Какие условия эксплуатации предусмотрены для данного RLC-метра?

    Условия эксплуатации:

    1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
    2. Относительная влажность не более 80% при температуре 0…40 °С.
    3. Атмосферное давление от 630 до 795 мм рт. ст.
    4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
    5. Эксплуатация прибора допускается только в зонах, защищённых от статического электричества и электромагнитного излучения.
    6. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
    7. Питание: сеть переменного тока напряжением (220 ± 20) В частотой (50 ± 2) Гц.
    8. Не допускается закрывать вентиляционные отверстия. Минимальное расстояние 25 мм по сторонам.
    9. Для чистки прибора снаружи используйте слегка смоченную тряпочку. Не пытайтесь чистить прибор внутри. Перед чисткой отключите прибор от сети и включайте только после полного высыхания.
    10. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
      • Падение и воздействие вибрации на прибор.
      • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы.
      • Измерение напряжения, используя гнёзда для измерения тока.
      • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
      • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении / замене батареи.
      • Растягивать с усилием измерительные щупы прибора.
      Это может привести к повреждению прибора и частичной или полной потере его работоспособности.
      Неисправность предохранителя означает нарушение условий эксплуатации прибора.

    Наверх

    Почему в описании указан 5-проводной измерительный кабель с зажимами Кельвина, в то время как к зажимам подходят 4 провода?

    В описании все указано верно. Кабель 5-проводной! Четыре измерительных провода используются для подключения к двум зажимам Кельвина (подробнее о 4-проводной схеме подключения), а пятый провод - это оплетка (экран) кабеля, размещенная в пластиковой внешней изоляции для снижения уровня входных помех при измерениях.


    Наверх

    Как правильно использовать измеритель RLC АММ-3148?

    ПОРЯДОК ПРОВЕДЕНИЯ ИЗМЕРЕНИЙ

    1. Измерительная функция
    Нажмите PARA A или PARA B и выберите первичный и вторичный параметр при помощи клавиш со стрелками.

    2. Тестовая частота
    Нажмите кнопку FREQ и при помощи клавиш со стрелками выберите одно из 10 фиксированных значений тестовой частоты.

    3. Уровень тест-сигнала
    Нажмите кнопку LEVEL и при помощи клавиш со стрелками выберите значение уровня тестового сигнала.

    4. Скорость измерений
    Нажмите кнопку SPEED и при помощи клавиш со стрелками выберите нужную скорость FAST, MED или SLOW.

    5. Измерительный диапазон
    Примечание: Измерительный диапазон выбирается в соответствии с импедансом тестируемого устройства, даже если измеряемым параметром является ёмкость или индуктивность. Прибор имеет девять измерительных диапазонов. При ручном выборе измерительного диапазона рекомендуется руководствоваться таблицей. Если выбран автоматический режим выбора диапазона – прибор устанавливает диапазон в соответствии с импедансом каждого тестируемого объекта. Для установки диапазона измерений нажмите кнопку RANGE. Выберите AUTO или HOLD и при помощи клавиш со стрелками нужный диапазон.

    Номер диапазона Номинальный диапазон Измерительный диапазон
    8 10 Ω 0…10 Ом
    7 30 Ω 10… 100 Ом
    6 100 Ω 100…316 Ом
    5 300 Ω 316 Ом … 1 кОм
    4 1 кΩ 1…3,16 кОм
    3 3 кΩ 3,16…10 кОм
    2 10 кΩ 10…31,6 кОм
    1 30 кΩ 31,6… 100 кОм
    0 100 кΩ >100 кОм

    6. Открытая калибровка
    Способность прибора производить открытую коррекцию (калибровку) позволяет снизить погрешность вызванную паразитной проводимостью, параллельной объекту измерений. Подключите тестовые выводы к измерительным терминалам прибора, не подключая объект измерений. Нажмите кнопку SHIFT, затем кнопку OPEN и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), или SPOT (на фиксированной частоте).

    Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

    7. Короткозамкнутая калибровка
    Способность прибора производить короткозамкнутую коррекцию (калибровку) позволяет снизить погрешность вызванную остаточной индуктивностью, последовательной с объектом измерений.

    Подключите тестовые выводы к измерительным терминалам прибора и соедините их накоротко, или используйте закорачивающую пластину.

    Нажмите кнопку SHIFT, затем кнопку SHORT и при помощи клавиш со стрелками выберите SWEEP (калибровка в режиме свипирования, измерение полной проводимости по всем частотам), SPOT (на фиксированной частоте) или DCR (на постояном токе).

    Используйте кнопку ENTER для начала калибровки, кнопки со стрелками, чтобы перейти к режиму короткозамкнутой калибровки, кнопку ESC для выхода.

    8. Выбор режима отображения результата
    Нажмите кнопку SHIFT, затем кнопку DISP и при помощи клавиш со стрелками выберите режим отображения результата на дисплее. Direct (DIR) – действительное значение результата; ABS Delta (Δ) – абсолютное отклонение; % Delta (%) – отклонение в процентах.

    9. Режим компаратора

    Нажмите кнопку SHIFT, затем кнопку COMP для включения или отключения режима компаратора. Встроенный компаратор прибора может сортировать результаты измерений по ячейкам:

    Индикаторы BIN 1 – BIN 3 – первичный и вторичный параметры в соответствующих ячейках BIN 1 – BIN 3 находятся в заданных пределах. Индикатор AUX BIN – активен если первичный параметр в пределах, а вторичный – вне пределов.

    Индикатор OUT BIN – активен если первичный параметр за пределами / активен если первичный – в пределах, а вторичный – вне пределов и ячейка AUX bin выключена (индикатор AUX BIN не активен).

    Индикатор  – абсолютная погрешность

    Индикатор % – относительная погрешность в процентах

    10. Меню настроек измерений SETUP

    Нажмите кнопку SHIFT, затем кнопку SETUP для перехода в меню настроек и выберите нужный пункт при помощи кнопок со стрелками:

    TRIG – Режим запуска

    Внутренний (INT) – непрерывные измерения;

    Внешний (EXT) – однократные измерения по TTL импульсу на HANDLER;

    Ручной (MAN) – однократное измерение при нажатии кнопки TRIGGER;

    По шине (BUS) – измерение по команде *TRG по интерфейсу GPIB.

    • DELAY – Время задержки: от 0 до 60 с с шагом 1 мс.

    • FILT – Усреднение от 1 до 99

    • SRES – Выходной импеданс: 100Ω или 30Ω

    • DCHR – Тест разрядки: включен ON или выключен OFF

    • CABLE – Длина кабеля: 0м или 1 м.

    ALCZ – Авто LCR: включен ON или выключен OFF

    • ZERO – Переключатель коррекции: включен ON или выключен OFF

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    11. Настройка таблицы пределов

    Прибор предусматривает задание трех пар пределов для первичного параметра и одной пары пределов для вторичного параметра. Объекты, попавшие в диапазон по первичному параметру, но по вторичному параметру имеющие равное или меньшее (либо большее соответственно) значение попадают в ячейку AUX BIN. Нажмите кнопку SHIFT, затем кнопку LIMIT для перехода в меню пределов и выберите нужный пункт при помощи кнопок со стрелками:

    AUX: вспомогательная ячейка вкл/выкл;

    MODE: режим сортировки первичного параметра ABS (абсолютное значение) или PER (%);

    NOM: номинальное значение первичного параметра;

    BIN1L: нижний предел первичного параметра 1;

    BIN1H: верхний предел первичного параметра 1;

    BIN2L: нижний предел первичного параметра 2;

    BIN2H: верхний предел первичного параметра 2;

    BIN3L: нижний предел первичного параметра 3;

    BIN3H: верхний предел первичного параметра 3;

    SEC L: нижний предел вторичного параметра;

    SEC H: верхний предел вторичного параметра.

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку

    ENTER для подтверждения ввода и кнопку ESC для выхода.

    Индикаторы сортировки на передней панели:

    OUT: не входит в диапазоны сортировки;

    P1: входит в ячейку 1;

    P2: входит в ячейку 2;

    P3: входит в ячейку 3;

    AUX: вспомогательная ячейка

    Результаты сортировки для интерфейса HANDLER:

    /BIN1/BIN2/BIN3: входит в пределы ячеек 1,2,3;

    /AUX: вспомогательная ячейка;

    /OUT: не входит в диапазоны сортировки;

    /PHI: превышен первичный параметр;

    /PLO: занижен первичный параметр;

    /SREJ: вторичный параметр не входит в предел

    12. Управление файлами

    Нажмите кнопку SHIFT, затем кнопку FILE для перехода в меню управления файлами. На дисплее отобразится функция и номер файла. Можно сохранять до 10 файлов.

    SAVE: сохранение файла. Выберите функцию SAVE и номер файла 0-9.

    LOAD: поиск и просмотр сохраненного файла. Выберите функцию LOAD и номер файла 0-9.

    ERASE: удаление файла. Выберите функцию ERASE и номер файла 0-9.

    Если ячейка памяти с выбранным номером занята, отобразится Y, если свободна – N. Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    13. Меню установок системы

    Нажмите кнопку SHIFT, затем кнопку SYSTEM для перехода в меню установок системы.

    BUS: выбор типа шины OFF, RS232 или GPIB (опция);

    ADDR: GPIB адрес, от 0 до 31;

    BAUD: выберите режим RS232C – 4800, 9600, 11520, 12800, 14400, 28800 или 38400bps;

    DELIM: символ окончания обмена данными – LF (ASCII code 100), CR (ASCII code 13) или CR+LF;

    FETCH: режим отправки результата измерений по RS232C или GPIB – AUTO или QUERY;

    TRGEG: режим работы триггера для интерфейса HANDLER – RISE (нарастание) или FALL (спад);

    HD: задержка сигнала интерфейса HANLDER – HOLD или CLEAR;

    ALARM: звуковой сигнал в режиме компаратора – OFF, NOGO (сигнал при не попадании ни в одну ячейку), AUX (сигнал при попадании в ячейку AUX), PASS (сигнал при попадании в ячейку 1, 2 или 3);

    SOUND: тип сигнала LO.SHT (низкий и короткий), LO.LON (низкий и длинный), LO.TWO (двойной низкий), HI.SHT (высокий и короткий), HI.LON (высокий и длинный), HI.TWO (двойной высокий);

    KBEEP: сигнал клавиатуры – вкл/выкл;

    KLOCK: блокировка клавиатуры вкл/выкл – если блокировка клавиатуры включена нажмите кнопку SHIFT,

    затем кнопку SYSTEM и выберите OFF для разблокировки;

    SAVE: кнопка сохранения данных. Нажмите ENTER чтобы сохранить настройки.

    Используйте кнопки со стрелками для изменения значений и чтобы перейти к следующему пункту, кнопку ENTER для подтверждения ввода и кнопку ESC для выхода.

    14. Удаленное управление

    Подробная инструкция по работе в режиме удаленного управления доступна после регистрации прибора с указанием его серийного номера на сайте www.aktakom.ru.


    Наверх

    Как правильно подготовить к работе измеритель RLC AMM-3148?
    Внимание!
    – Перед включением прибора в сеть убедитесь, что выключатель питания находится в положении "Выключено" .
    – Рекомендуется дать прибору прогреться в течение 20 минут после включения. Для более точного измерения параметров сигнала предварительно проведите операцию калибровки. При изменении рабочей температуры более чем на ±5 °С операцию калибровки необходимо повторить.
    1. Подключите прибор к сети переменного тока, оснащенной шиной защитного заземления, используя сетевой провод из комплекта. Если розетка не оборудована шиной заземления – используйте разъем заземления на задней панели прибора.
    2. Включите прибор. На дисплее появится окно загрузки и отобразится версия прошивки.
    3. Подключите необходимые тестовые выводы ко входным терминалам прибора. Прибор готов к работе.

    Наверх

    Какие флэш-накопители рекомендуется использовать для сохранения данных в анализаторах компонентов Актаком?
    Для сохранения данных с результатами измерений и настройками в анализаторах спектра Актаком рекомендуется использовать флэш-накопители известных производителей с объемом не более 8 Гб и файловой системой FAT32

    Наверх

    При каких условиях срабатывает режим автовыключения у измерителя RC Актаком АМ-3055?

    Для продления работы батарей, измеритель RC Актаком АМ-3055 снабжен функцией автоматического отключения. Если ни одна кнопка не была нажата в течении 10 минут, раздастся звуковой сигнал и прибор выключится автоматически. В этом случае, состояние прибора на момент отключения сохранится.


    Наверх

    Как осуществляется работа в ручном режиме выбора измерений у измерителя RC Актаком АМ-3055?
    1. Нажатием кнопки FUNC выберите режим измерения: сопротивления (символ на дисплее), ёмкости (символ на дисплее), проверки диода (символ на дисплее), проверки целостности цепи (символ на дисплее).
    2. При проведении измерений сопротивления или ёмкости присоедините контакты пинцета прибора к выводам измеряемого элемента. Измеренное значение появится на дисплее.
      Примечание: В этих режимах измерений возможна установка автоматического или ручного выбора диапазонов с помощью кнопки RANGE.
      При измерении сопротивления, если ко входу не подключен элемент, т.е цепь разомкнута, на дисплее отобразится символ «OL».
    3. При тестировании диода присоедините положительный контакт пинцета к аноду, а отрицательный к катоду проверяемого диода. Измеритель АМ-3055 покажет примерное напряжение на диоде в прямом направлении. Если диод подключен в обратном направлении, то на дисплее загорится символ «OL».
    4. При проверке целостности электрической цепи контакты пинцета к выводам цепи. Если существует непрерывное соединение (сопротивление измеряемой цепи менее 30 Ом), раздастся звуковой сигнал.

    Наверх

    Как установить режим автоматического измерения на измерителе RC Актаком АМ-3055?

    Нажмите и удерживайте кнопку FUNC более 1 секунды: измеритель RC Актаком АМ-3055 включится и перейдет в режим автоматического выбора измерения. Теперь можете приступить к работе: измерению сопротивления или емкости, проверке цепи или диода.


    Наверх

    Каково назначение органов управления у измерителя RC АМ-3055?
    Органы управления измерителя RC АМ-3055 имеют следующее назначение:

    Органы управления измерителя RC АМ-3055


    Наверх

    Каково назначение органов управления у измерителя RLC АММ-3035?
    Органы управления измерителя RLC АММ-3035 представлены ниже:

    Органы управления измерителя RLC АММ-3035


    Наверх

    Есть ли возможность измерять ESR и ESL электролитических конденсаторов измерителем LCR АМ-3001?
    К сожалению, измеритель иммитанса АМ-3001 не может измерять эквивалентное последовательное сопротивление (ESR) и эквивалентную последовательную индуктивность (ESL).
    Для этих целей мы рекомендуем использовать анализаторы компонентов Актаком
    АММ-3038, АММ-3048, АММ-3058, АММ-3068, АММ-3078, АММ-3088.

    Наверх

    Как осуществляется дистанционное управление измерителем иммитанса АМ-3001?
    Для дистанционного управления, АМ-3001 необходимо подключить к компьютеру посредством интерфейса RS-232 (com порт).

    В руководстве по эксплуатации прибора представлен перечень команд для задания параметров измерений.

    Убедитесь, что в настройках com установлены: скорость передачи информации в бодах, параметр контроля четности и размер слова, для передачи управления прибором компьютеру. По умолчанию устанавливаются: 1200 бод, отсутствие контроля четности и длина слова 8 бит. Прибор всегда посылает 2 бита останова и принимает данные, содержащие как один, так и два бита останова. При подключении к компьютеру используйте стандартный серийный кабель, не используйте «null-modem» кабель. Прибор представляет собой устройство типа DCE (устройство передачи данных) и, следовательно, должен быть соединен кабелем с устройством DTE (терминальным оборудованием пользователя). Кабели наименьшей пропускной способности должен иметь три проводящих канала через штырьки 2, 3 и 7. Для аппаратного оборудования синхронного обмена данными штырьки 5 и 20 (CTS и DTR) должны быть проходными. Иногда штырьки 6 и 8 (DSR и CD) могут использоваться: эти каналы всегда предполагаются для прибора.

    Наверх

    Как зарегистрировать максимальное/минимальное значения при работе с мультиметром-измерителем RLC АКТАКОМ АММ-3031?

    После первого нажатия кнопки MAX/MIN мультиметр-измеритель RLC АКТАКОМ АММ-3031 отображает максимальное значение входного сигнала, после повторного нажатия – минимальное, а после третьего – текущее значение. Возврат к обычному режиму осуществляется удержанием кнопки MAX/MIN в течение одной секунды или нажатием кнопки HOLD


    Наверх

    Каким образом производится автоматический и ручной выбор диапазонов при работе с мультиметром-измерителем RLC АКТАКОМ АММ-3031?

    При первом включении АКТАКОМ АММ-3031 он находится в режиме автовыбора диапазона. В ситуациях, в которых необходим выбор диапазона вручную, нажмите кнопку RANGE – индикатор «AUTO» пропадёт с экрана. Нажимайте кнопку RANGE для перебора доступных диапазонов до выбора подходящего. Нажмите и удерживайте кнопку RANGE в течение 2 секунд для возврата в режим автовыбора диапазона.

    Примечание: в режиме измерения индуктивности возможен только ручной выбор диапазона с помощью переключателя выбора измерительной функции.


    Наверх

    Как измерить индуктивность с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?

    ОСТОРОЖНО! Во избежание электрического удара перед измерением индуктивности отсоедините оба измерительных щупа от источника напряжения, а перед переключением на другую измерительную функцию проверьте, что режим измерения индуктивности отключён.

    1. Установите ручку выбора функции в положение измерения индуктивности, выбрав диапазон вручную.
    2. Вставьте чёрный штекер щупа в разъём L/A, а красный штекер – в разъём L.
    3. Коснитесь измерительными щупами индуктивности, которую вы хотите измерить, и удерживайте их в контакте, пока показание не стабилизируется (около 10 секунд). Наблюдайте показание на экране.

    Примечание: для измерения малых индуктивностей (<600 мкГн) сначала закоротите измерительные наконечники и нажмите кнопку REL, а затем проведите само измерение.


    Наверх

    Как измерить частоту/коэффициент заполнения с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?
    1. Установите ручку выбора функции в положение «Hz/Duty».
    2. Вставьте чёрный штекер щупа в разъём COM, а красный – в V Ω CAP Hz % Temp
    3. Кнопкой MODE выберите режим измерения частоты или коэффициента заполнения.
    4. Коснитесь измерительными щупами тестируемой цепи. Наблюдайте показания на экране прибора.

    Наверх

    Как произвести измерение температуры с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?
    1. Установите ручку выбора функции в положение «Temp°F/°C» и выберите °C или °F кнопкой MODE.
    2. Вставьте температурный щуп в соответствующие входные разъёмы, соблюдая полярность.
    3. Коснитесь головкой температурного щупа объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд). Наблюдайте значение температуры на экране прибора.

    Примечание: Для подсоединения термопары к разъёмам прибора прилагается специальный адаптер.


    Наверх

    Как измерить ёмкость с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?

    ОСТОРОЖНО! Во избежание электрического удара перед измерением ёмкости отключите от тестируемого устройства питание, а также разрядите все конденсаторы. Извлеките из тестируемого устройства батареи, отсоедините сетевой шнур.

    1. Установите ручку выбора функции в положение CAP.
    2. Вставьте чёрный штекер щупа в разъём COM, красный – в разъём V Ω CAP Hz % Temp.
    3. Коснитесь измерительными щупами тестируемой ёмкости и наблюдайте показания на экране прибора.

    Наверх

    Как измерить сопротивление с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?

    ОСТОРОЖНО! Во избежание электрического удара перед проведением измерений отключите от тестируемого устройства питание, разрядите все конденсаторы. Извлеките из тестируемого устройства батареи, отсоедините сетевой шнур.

    1. Установите ручку выбора функции в положение «Ω».
    2. Вставьте чёрный штекер щупа в разъём COM, а красный – в разъём V Ω CAP Hz % Temp.
    3. Коснитесь измерительными щупами разных сторон тестируемой цепи или тестируемого устройства.
    4. Наблюдайте сопротивление на экране прибора.


    Наверх

    Как измерить силу постоянного/переменного тока с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?
    1. Для измерения токов до 6000 мкА (AC/DC) установите ручку выбора функции в положение «µA», а для измерения токов до 600 мА (AC/DC) – в положение «mA».
    2. Вставьте чёрный штекер щупа в разъём COM, красный штекер – в разъём µA/mA.
    3. Кнопкой MODE выберите род тока (AC или DC).
    4. Обесточьте тестируемую цепь, разомкните её в точке проведения измерения тока.
    5. Коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной.
    6. Подайте питание в цепь и наблюдайте показания на экране прибора.


    Наверх

    Как измерить напряжение постоянного/переменного тока с помощью мультиметра-измерителя RLC АКТАКОМ АММ-3031?

    ВНИМАНИЕ: не измеряйте напряжение во время запуска или остановки электродвигателя. Возникающие при этом высокие напряжения могут повредить измерительный прибор.

    1. При измерении напряжения постоянного тока установите ручку выбора функции в положение «V=», при измерении напряжения переменного тока – в положение «V~».
    2. Вставьте чёрный штекер щупа в разъём COM, а красный штекер – в разъём V Ω CAP Hz % Temp.
    3. Подсоедините измерительные щупы параллельно тестируемой цепи. При измерении напряжения постоянного тока коснитесь чёрным измерительным щупом отрицательной стороны цепи, а красным – положительной. Наблюдайте показания на экране прибора.


    Наверх

    Для чего предназначен пинцет-адаптер АКТАКОМ АМ-3001-ТЕ при работе с измерителем LCR АМ-3001?
    Пинцет-адаптер АКТАКОМ АМ-3001-ТЕ обеспечивает возможность подключения прибора к SMD-компонентам или к схемам с поверхностным монтажом. Полярность обозначена для режима измерений с напряжением смещения.

    Наверх

    Для чего используется зажим-адаптер АКТАКОМ АМ-3001-КС при работе с измерителем LCR АМ-3001?
    Зажим-адаптер АКТАКОМ АМ-3001-КС обеспечивает возможность подключения прибора к компонентам, которые не могут быть непосредственно подключены к адаптеру АКТАКОМ АМ-3001-АЕ. Полярность обозначена для режима измерений с напряжением смещения.

    Наверх

    Для чего служит интерфейс Handler/Sorter на разъеме DB25 измерителя LCR Актаком АМ-3001?

    Интерфейс Handler/Sorter на разъеме DB25 обеспечивает индикацию данных по разбраковке и состояние измерительного процесса. Запуск прибора по этому интерфейсу осуществляется подачей отрицательного ТТЛ-сигнала. Защита по входу запуска обеспечивается в пределах ±15 В.


    Наверх

    Для чего предназначен режим AutoLCR в измерителе RLC АКТАКОМ АММ-3320?

    Эта функция используется для автоматического выбора основного и вторичного параметров для режимов L, C, R и включается по умолчанию. Выбор осуществляется в соответствии с результатом тестирования. Эта функция делает удобным проведение измерений разнотипных или неизвестных элементов.

    УсловиеОсновной параметрВторичный параметр
    lθl<-11°Ёмкость (C)Тангенс угла потерь (D) (если C<5пФ то втор.параметр Rp)
    lθl>11°Индуктивность (L)Добротность (Q)
    lθl<11°Сопротивление (R)Фазовый угол (θ)

    Наверх

    Как выбрать вторичный измеряемый параметр у АКТАКОМ АММ-3320?

    Выберите дополнительный параметр нажатием кнопки «D/Q/ESR». При каждом нажатии кнопки параметр сменяется в следующем порядке: D (tg угла потерь) ► Q (добротность) ► θ (фазовый угол) ► ESR (экв. послед. сопр.).


    Наверх

    Как выбрать основной измеряемый параметр у АКТАКОМ АММ-3320?

    Для выбора измерительного режима используйте кнопку «FUNC». При каждом нажатии кнопки «FUNC» параметр сменяется в следующем порядке: AUTO LCR (Автовыбор измеряемой величины) ►L-Q (Измерение индуктивности и добротности) ►C-D (Измерение ескости и тангенса угла диэлектрических потерь) ►R (Измерение сопротивления) ►DCR (Измерение сопротивления постоянному току).

    L/C/R величины могут быть положительными и отрицательными. Если в режиме C-D главный параметр имеет знак «-» то измеряемый элемент необходимо измерять в режиме индуктивности, если в режиме L-Q главный параметр имеет знак «-» то измеряемый элемент необходимо измерять в режиме емкости, если в режиме R главный параметр имеет знак «-» то это является ошибкой калибровки и необходимо провести повторную калибровку прибора.


    Наверх

    Что делать, если при выключении анализатора компонентов АКТАКОМ АММ-3058 не сохраняются настройки?

    Для сохранения пользовательских настроек необходимо нажать кнопку "Log" в системе. Прошивку обновлять не нужно.


    Наверх

    Как устранить влияние паразитной ёмкости при измерениях с помощью анализаторов компонентов АММ-3038, АММ-3048, АММ-3058, АММ-3068, АММ-3078 и АММ-3088?

    Если тестируемое устройство обладает высоким импедансом (т. е. малой ёмкостью), влиянием паразитной ёмкости нельзя пренебречь. Измерение по схеме, представленной на рисунках, где проводящая поверхность находится под тестируемым устройством, приведёт к возникновению ошибки. Но если заземлённый проводник помещается между Hс и Lс, то Cd может быть сведено к минимуму. Помещение заземлённого проводника между Lс и металлическим проводником может устранить эффекты Ch и Cl.

    Если тестируемое устройство обладает низким импедансом (т. е. низкой индуктивностью, большой ёмкостью), основным источником ошибки измерения будет являться индуктивная связь между тестовыми выводами. Прибор рассчитан на проведение измерений с 4-х проводными выводами для устранения эффекта индуктивной связи. Так как токи в Hс, Lс и в заземляющей клемме равны по величине, но противоположны по направлению, влияние магнитных полей устраняется.

    Появление паразитной ёмкости


    Метод устранения паразитной ёмкости

    Наверх

    Как измерить параметры трансформаторов с помощью анализаторов компонентов АММ-3038, АММ-3048 и АММ-3058?
    1. Подключите трансформатор к прибору через адаптер АКТАКОМ АСА-3038, как показано на рисунке.
    2. Прибор позволяет производить измерение основных параметров – собственная индуктивность первичной (А) и вторичной (B) обмоток (L2A, L2B), а также вторичных параметров – коэффициент трансформации (N, 1/N), взаимная индуктивность (М), индуктивное сопротивление (R2) и сопротивление постоянному току (DCR). Выберите необходимые параметры для измерения в меню MEAS DISP.
    ПРИМЕЧАНИЕ. При измерении коэффициента трансформации (N, 1/N) первичная и вторичная обмотки должны быть выбраны таким образом, чтобы измеренное N>1. Если N<1 – прибор отобразит ошибку. Независимо от выбранного режима L2A или L2B прибор отобразит коэффициент трансформации относительно первичной обмотки.


    Наверх

    Что отображается на дисплее RLC-метра АМ-3128?

    1. Название страницы – используется для индикации текущего режима прибора

    2. Поле отображения установленных параметров измерения

    3. Поле отображения основных результатов измерения

    «*» – указывает на включенный режим сохранения данных

    4. Поле отображения результатов вторичных измерений

    5. Поле отображения состояния:

    – «USB» – подключен USB кабель

    – «P1AUTO» – режим отображения основных параметров, отображаются автоматически

    – «SLOW» – отображение скорости измерений

    – Значок батареи показывает уровень заряда батареи

    6. Поле отображения состояния компаратора:

    – дисплей компаратора показывает процентное отклонение значения тестируемого компонента от номинального значения

    – зеленый цвет символов и буква «P» (PASS) – значение в пределах допуска

    – красный цвет символов и буква «F» (FAIL) – значение вне пределов допуска


    Наверх

    Какие измерительные провода использовать с RLC-метром АМ-3128?

    Прибор позволяет проводить измерения как с использованием обычных измерительных проводов с разъемами типа «банан», так и с использованием 5-контактных пробников (щупы Кельвина)

    Разъёмы АМ-3128

    Стандартные измерительные провода с разъемами типа «банан» и щупом или зажимом типа «крокодил» удобны в использовании и широко распространены, однако не дают требуемой точности измерений.

    Для обеспечения высокой точности измерений необходимо использовать 5-контактные измерительные провода, использующие 4-проводную схему измерений (щупы Кельвина), позволяющую компенсировать влияние измерительных проводов на результат измерений.


    Наверх

    Как подготовить к работе измеритель RLC АММ-3035?

    Включение/отключение питания прибора

    Включение прибора производится нажатием кнопки (8) . В течение 2-х секунд прибор проходит самотестирование и на экране горят все сиволы. После процедуры самотестирования прибор переходит в режим автоматического выбора режима работы и в верхней части дисплея становится активным индикатор Auto LCR. По умолчанию тестовая частота равна 1 кГц. Выключение прибора производится повторным нажатием кнопки (8). На дисплее на несколько секунд появятся и потом погаснут символы OFF

    Звуковой сигнал

    Если при нажатии на кнопку раздается однократный звуковой сигнал, то операция по нажатию кнопки – доступна, если двукратный – то операция недоступна.

    В таблице ниже приведено соответствии активации функции при нажатии кнопки в том или ином режиме работы. Если функция активна (доступна) по нажатию кнопки, то она обозначена “●”, если неактивна в данном режиме, то “---”.


    FUNC HOLD D/Q SER/PAL SORTING REL% FREQ
    Auto LCR --- --- --- ---
    L
    C
    ACR ---
    DCR --- --- ---

    ВНИМАНИЕ! Перед измерением параметров элементов, смонтированных внутри схемы, обязательно обесточьте схему и разрядите все конденсаторы в ней. Разряжайте все накапливающие заряд элементы перед их тестированием.


    Наверх

    Как калибровать RLC-метр АМ-3128?

    Доступны два режима калибровки: открытая калибровка (Open Clear)и короткозамкнутая калибровка (Short Clear), Калибровка может снизить распределённую погрешность, вызванную измерительными проводами.

    Например, закрытая калибровка может снизить контактное сопротивление резисторов и измерительных щупов, а открытая калибровка может снизить влияние распределённых ёмкостей и сопротивлений при измерении элементов с высоким импедансом.

    Метод коррекции показан ниже:

    1. Подключите испытательные провода.

    2. Перед входом в функцию калибровки необходимо убедиться в том, что клеммы испытательных разъемов разомкнуты или замкнуты. Нажать клавишу ▲NULL для входа в интерфейс калибровки, после чего прибор автоматически определит, разомкнуты или замкнуты измерительные разъемы, как показано на рисунке.


    3. Нажмите повторно на клавишу ▲NULL для изменения типа калибровки – разомкнутую (OPEN) или короткозамкнутую (SHORT), соответствующее изображение на дисплее показано на рисунке. Если коррекция прошла успешно, на вторичном дисплее отображается "SUCCESS" (успешно) или "FAILED" (неудачно).


    Наверх

    Как выбрать последовательный или параллельный эквивалентный режим в измерителе RLC АММ-3035?

    Из-за неидеальности и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели: последовательная и параллельная.

    Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<10 кОм), а параллельный режим – для элементов с высоким импедансом (>10 кОм).

    Тестирование конденсаторов

    В большинстве случаев, при измерении емкости, выбор параллельного режима является предпочтительным. Большинство конденсаторов имеют очень низкий тангенс угла потерь D (высокое внутреннее сопротивление) по сравнению с емкостным импедансом. В этих случаях параллельное внутреннее сопротивление оказывает незначительное влияние на результат измерения. Хотя в некоторых случаях, последовательный режим будет предпочтительнее, например, при измерении больших значений емкостей, когда конденсаторы имеют большое значение тангенса угла потерь.

    Тестирование индуктивностей

    В большинстве случаев, при измерении индуктивности, выбор последовательного режима является предпочтительным. Это связано с тем, что в этом режиме, точное значение добротности (Q) может быть получено при измерении низкой индуктивности и омические потери довольно значительны. Хотя в некоторых случаях, рекомендуется использовать параллельный режим измерения, например, когда измеряется индуктивность катушек с железным ядром, работающих на более высоких частотах, где гистерезис и вихревые токи оказывают существенное влияние.

    Выбор параллельного или последовательного эквивалентного режима производится по нажатию кнопки (14) SER PAR. При установке последовательного эквивалентного режима измеряемые параметры имеют индекс “S” (Ls, Cs, Rs), а при установке параллельного режима – индекс “P” (Lp, Cp, Rp). В автоматических режимах работы, когда в верхней строке активен индикатор Auto прибор самостоятельно выбирает эквивалентный режим.


    Наверх

    Что означают служебные символы на дисплее АМ-3123 и АМ-3125?
    Символы на дисплее прибора имеют следующее значения:

    ВНИМАНИЕ! Появление ошибки Е02 связано с выходом из строя входных цепей и АЦП прибора в результате неправильной эксплуатации (например, измерение неразряженного конденсатора) и, как следствие, ведет к платному ремонту прибора!

    Наверх

    Как установить частоту и уровень тестового сигнала в RLC-метре АМ-3128?

    Установка частоты тестового сигнала

    При проведении измерений прибор подает на испытуемый образец сигнал переменного тока определенной частоты и амплитуды. Выбор значения частоты играет определяющую роль, т.к. один и тот же объект

    измерения из-за нелинейных и распределенных свойств будет показывать разные значения на различных частотах тестового сигнала. Поэтому перед проведением измерений необходимо правильно выбрать частоту

    тестового сигнала в зависимости от типа исследуемого образца.

    Существует два способа изменения частоты тестового сигнала:

    Первый способ: нажать клавишу FREQ для переключения между различными частотами (100 Гц, 120Гц, 1кГц, 10кГц, 40 кГц, 100 кГц)

    Второй способ: нажмите клавиши со стрелками вправо и влево для выбора поля установки частоты на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.



    Установка уровня тестового сигнала

    Установка уровня тестового сигнала также возможна двумя методами.

    Метод первый: нажмите клавишу LEVEL для переключения между различными тестовыми сигналами.

    Метод второй: нажмите клавиши со стрелками вправо и влево для выбора поля установки уровня на дисплее (поле подсветится маркером), как показано на рисунке, и нажмите клавиши со стрелками вверх и вниз для переключения частот.


    Наверх

    Как выбрать первичный измеряемый параметр (L/C/R/DCR) в измерителе RLC АММ-3035?

    Для выбора измерительного режима сначала необходимо установить основной (первичный) параметр, чье измеренное значение будет отображаться на верхнем цифровом индикаторе. Обозначение измеряемого параметра (L/C/R/DCR) отображается слева от измеренного значения, а единицы измерения – справа.

    Lp и Ls – индуктивность при параллельной и последовательной схеме замещения

    Сp и Сs – емкость при параллельной и последовательной схеме замещения

    Rp и Rs – споротивление при параллельной и последовательной схеме замещения

    DCR – сопротивление постоянному току

    Схема подключения при измерении приведена на рисунке.

    По умолчанию, в приборе установлен режим Auto LCR (активен индикатор Auto LCR в верхней строке).

    Выбор отображаемого первичного параметра осущесвляется последовательным нажмитем кнопки (2) FUNC.

    При каждом нажатии кнопки (2) FUNC первичный измеряемый параметр меняется в следующем порядке: Auto LCR mode Auto L mode Auto C mode Auto R mode DCR mode Auto LCR mode. При этом, если выбран режим Auto LCR, то прибор автоматически выберет измеряемый параметр, исходя из типа импеданса.


    Наверх

    Как установить основной и вторичный измеряемые параметры в RLC-метре АМ-3128?

    Установка основного измеряемого параметра

    Выберите тип параметра измерения. Сначала выберите основной параметр.

    Нажмите клавишу AUTO/R/C/L/Z для последовательного переключения между следующими основными параметрами: R (сопротивление), C (емкость), L (индуктивность), Z (импеданс) и AUTO (автоматический). При выборе AUTO для основного параметра в строке состояния отображается "Автоматический основной параметр" – AUTO. Эта функция используется для автоматического выбора основного и дополнительного параметров и подходящего параллельного/последовательного эквивалентного режима для L, C, R, Выбор осуществляется на основании импеданса элемента и в соответствии с результатом тестирования. Эта функция делает удобным проведение измерений разнотипных или неизвестных элементов.

    Установка вторичного измеряемого параметра

    После установки основного измеряемого параметра можно установить вторичный измеряемый параметр. Для этого нажмите клавишу X/D/Q/θ/ESR для последовательного переключения и выбора: D (tg угла потерь), Q (добротности), θ (фазовый угол), ESR (эквивалентное последовательное сопротивление), X (реактивность).


    Наверх

    Как выбрать вторичный измеряемый параметр (D/Q/Ɵ/ESR/Rp) в измерителе RLC АММ-3035?

    Значение вторичного параметра отображается на нижнем цифровом индикаторе, а символическое обозначение режима – слева от него: D – тангенс угла потерь; Q – добротность; Ɵ – фазовый угол; ESR – эквивалентное последовательное сопротивление ; Rp – эквивалентное параллельное сопротивление.

    Выбор вторичного измеряемого параметра осуществляется последовательным нажатием кнопки (5). D/Q ESR. Если первичный измеряемый параметр установлен, как Lp или Cp, то по каждому нажатию кнопки (5) D/Q ESR вторичный параметр меняется в следующем порядке: D Q Rp ƟD.

    Если первичный измеряемый параметр установлен, как Ls или Cs, то по каждому нажатию кнопки (5) D/Q ESR вторичный параметр меняется в следующем порядке: D Q ESR ƟD.

    Если первичный измеряемый параметр установлен, как Rs, Rp или DCR, то вторичный измеряемый параметр не отображается

    Если в приборе установлен режим Auto LCR, то прибор автоматически выбирает вторичный измеряемый параметр:

    при отображении первичного измеряемого параметра Cp или Cs, вторичный параметр – D;

    при отображении первичного измеряемого параметра Lp или Ls, вторичный параметр – Q;

    при отображении первичного измеряемого параметра Rp или Rs, вторичный параметр – Ɵ.


    Наверх

    Как правильно выбрать эквивалентную схему и установить режим относительных измерений в RLC-метре АМ-3128?

    Установка эквивалентной схемы

    Из-за неидеальности характеристик и распределённых параметров реальные элементы можно представлять как набор идеальных элементов, соединённых между собой в определённой последовательности. Обычно используются две простые эквивалентные модели: последовательная и параллельная,

    Выбор подходящего эквивалентного режима может улучшить результат измерения. В целом, последовательный режим больше подходит для элементов с низким импедансом (<100 Ом), а параллельный режим – для элементов с высоким импедансом (>10 кОм), Для элементов, с импедансом между двумя этими значениями, эквивалентный режим не оказывает большого влияния на результат измерения.

    Нажмите клавишу AUTO/SER/PAL и последовательно нажимайте для выбора эквивалентной модели (SER, PAL).

    Выбор режима относительных измерений

    Режим относительных измерений позволяет использовать текущее значение в качестве опорного при последующих измерениях.

    Для этого необходимо кратковременно нажать на клавишу ▲NULL , включится режим относительных измерений, при этом текущее значение будет использоваться в качестве опорного. Опорное и относительное значения будут отображаться соответственно на вторичном и основном дисплее.


    Наверх

    Как отключить функцию автоматического отключения питания у мультиметра АММ-3031?
    Включение прибора при удержании кнопки MODE выключает функцию автоотключения прибора, при этом знак «APO» пропадает с экрана. Повторное включение прибора при удержании кнопки MODE снова включает функцию автоотключения прибора.
    Так же для выхода из режима автоматического отключения питания нажмите и удерживайте кнопку REL около 2 секунд. Индикатор "АРО" погаснет.
    Функция APO автоматически отключается при переходе в режим удержания минимальных/максимальных значений (MIN/MAX).

    Наверх

    Как включить режим удержания показаний (НOLD) в измерителе RLC АММ-3035?

    Для удержания измеренных показаний на дисплее нажмите кнопку (13) НOLD. В верхнем левом углу станет активным индикатор НOLD, после чего в основной и дополнительной строках зафиксируются данные, которые были на экране перед нажатием кнопки (13) НOLD.

    Для выключения этого режима повторно нажмите кнопку (13) НOLD. Индикатор НOLD станет не активным, показания начнут обновляться, а прибор вернётся в обычный режим работы.


    Наверх

    Как измерить параметры элементов с помощью RLC-метра АМ-3128?

    Измерение сопротивлений

    Подключить образец как указанно на рисунке.

    1. Длительно нажать клавишу POWER для включения прибора.

    2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Rs, что означает выбор измерения сопротивления, как показано на рисунке

    3. Также измеряемое сопротивление можно вставить в пазы разъема 17 или использовать щупы Кельвина

    4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

    5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ESR.

    6. Считайте результаты измерения с экрана.

    Напоминание. Сигнал переменного тока используется прибором для измерения сопротивления, поэтому результат теста отражает характеристики сопротивления для переменного тока прибора, а не его сопротивление постоянному току.


    Измерение емкости конденсаторов

    Подключить образец как указанно на рисунке.

    1. Длительно нажать клавишу POWER для включения прибора.

    2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Cs, что означает выбор измерения емкости, как показано на рисунке.

    3. Также измеряемый конденсатор можно вставить в пазы разъема 17 или использовать щупы Кельвина.

    4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

    5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

    6. Считайте результаты измерения с экрана.

    Напоминание. Конденсатор или емкостное устройство должно быть обязательно разряжено перед измерениями. Конденсатору большой емкости требуется более длительное время для полной разрядки.


    Измерение индуктивности

    Подключить образец как указанно на рисунке.

    1. Длительно нажать клавишу POWER для включения прибора.

    2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Ls, что означает выбор измерения индуктивности, как показано на рисунке:

    3. Также измеряемую индуктивность можно вставить в пазы разъема 17 или использовать щупы Кельвина

    4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

    5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ ESR.

    6. Считайте результаты измерения с экрана.


    Наверх

    Как установить частоту тестового сигнала в измерителе RLC АММ-3035?

    Тестовая частота может существенно повлиять на результаты измерений чтения, особенно при тестировании индуктивности и емкости.

    Тестирование емкостей

    Когда в качестве элемента выбирается емкость, выбор частоты тестирования играет важную роль в получении наиболее точных результатов измерений. Как правило, частота тестирования 1 кГц, используется для измерения конденсаторов емкостью 0,01 мкФ и меньше. Для конденсаторов, с емкостью 10 мкФ и более, ниже выбирается более низкая частота – 100 или 120 Гц. Соответственно, выбор более высокой частоты рекомендован при тестировании более низких значений емкости, а для высоких значений емкости рекомендуется использовать более низкие частоты. При этом надо учитывать, что результаты измерений на разных тестовых частотах будут отличаться друг от друга.

    Тестирование индуктивностей

    Как правило, частота тестирования 1 кГц и более используется для измерения индуктивностей компонентов, которые используются в аудио и высокочастотных схемах. Это связано с тем, что такие в таких цепях компоненты работают на более высоких частотах и, соответсвенно, требуют чтобы их индуктивность измерялась на более высоких частотах, таких как 1 кГц или 10 кГц. Тем не менее, частота тестового сигнала 100 и 120 Гц может использоваться при измерении индуктивностей НЧ дросселей фильтров, которые работают прир частоте сети 50/60 Гц. В общем случае, катушки с индуктивностью ниже 2 мГн должны измеряться на 1 кГц, а выше 200 Гн – при частотах 100 и 120 Гц.

    Выбор значения частоты тестирования производится последовательным нажатием кнопки (6) FREQ. Значение тестовый частоты производится из ряда: 100 Гц/ 120 Гц/ 1 кГц/ 10 кГц/ 100 кГц.

    Установленное значение тестовой частоты отображается над индикатором разряда батарей слева от вторичного измеряемого параметра. По умолчанию при включении прибора тестовая частота устанавливается равной 1 кГц.


    Наверх

    Как измерить импеданс RLC-метром АМ-3128?

    1. Длительно нажать клавишу POWER для включения прибора.

    2. Нажать клавишу AUTO/R/C/L/Z до тех пор, пока на дисплее не отобразится символ Zs, что означает выбор измерения импеданса, как показано на рисунке:

    3. Также измеряемый элемент можно вставить в пазы разъема 17 или использовать щупы Кельвина

    4. Нажмите клавишу FREQ, чтобы выбрать желаемую частоту теста, нажмите клавишу LEVEL, чтобы выбрать желаемый уровень тестового сигнала.

    5. Для выбора другого вторичного параметра нажмите клавишу X/D/Q/θ/ESR.

    6. Считайте результаты измерения с экрана.


    Наверх

    Как использовать режим относительных измерений в измерителе RLC АММ-3035?

    Перейти в режим относительных измерений можно из любого режима измерений (кроме Auto LCR). В режиме относительных измерений за опорное значение Dоп принимается значение первичного параметра в момент нажатия кнопки (7) REL % . В верхнем правом углу станет активным индикатор Δ. При этом на верхнем цифровом индикаторе будет по прежнему отображаться текущий измеряемый первичный параметр Dтек, а на нижнем цировом индикаторе – результат относительных измерений в % (REL%).

    REL% = (Dтек – Dоп)/Dоп *100%

    Для просмотра на верхнем цифровом индикаторе опорного значения Dоп повторно нажмите кнопку (7) REL % . Индикатор Δ в верхнем правом углу станет мигать.

    Диапазон отображения результата относительных измерений составляет от -99,9 % до 99,9 %. Если результат относительных измерений выходит за этот диапазон, т.е. он больше чем в 2 раза превышает опорное значение Dоп, то на нижнем цифровом индикаторе отобразится OL%.

    Для выхода из режима относительных измерений нажмите кнопку (7) REL % и удерживайте ее нажатой более 2-х секунд. После звукового сигнала прибор перейдет в режим обычных измерений.


    Наверх

    Как включить режим сортировки по допускам в RLC-метре АМ-3128?

    В этом режиме в дополнительном экранном поле 6 отображается процентное отклонение измеренной величины от установленного значения.

    Метод установки номинального значения следующий:

    1. Включите прибор и установите режим измерения, элемент с требуемым номинальным значением должен быть помещен в тестовый зажим прибора.

    2. Нажмите клавишу TOL%, чтобы включить компаратор, и установить номинальное значение - это значение измеряемого элемента с одной цифрой после запятой, но оно не может быть меньше минимального значения (напр. если измеряемый элемент 1.0694kΩ , то номинальное значение 1kΩ; напр. если измеряемый элемент 330.92Ω, то номинальное значение 330Ω).

    3. Если номинальное значение не является требуемым, с помощью клавиш со стрелками вправо и влево переместите курсор на номинальное значение, нажмите клавишу ENTER для входа в интерфейс для изменения номинального значения.


    Наверх

    Как провести калибровку измерителя RLC АММ-3035?

    Для получения более точных результатов измерений рекомендуется проводить калибровку прибора до начала проведения измерений на высоком и низком импедансах.

    Для входа в режим открытой калибровки нажмите и удерживайте нажатой около 2-х секунд кнопку (3) CAL.

    После звукового сигнала прибор будет готов к проведению открытой калибровки и на нижнем цифровом индикаторе появится надпись OPEN.

    В режиме открытой калибровки (на высоком импедансе) к терминалам и разъемам (16) не должно ничего быть подключено. Повторно кратковременно нажмите кнопку (3) CAL и на верхнем цифровом индикаторе начнется отсчет времени. Процедура калибровки занимает 30 секунд. По истечению этого времени, если открытая калибровка прошла успешно, то на верхнем цифровом индикаторе появится надпись PASS, если неудачно – надпись FAIL.

    Для входа в режим короткозамкнутой калибровки кратковременно нажмите кнопку (3) CAL .

    После звукового сигнала прибор будет готов к проведению короткозамкнутой калибровки и на нижнем цифровом индикаторе появится надпись Srt.

    В режиме короткозамкнутой калибровки (на низком импедансе) соедините “+” и “-” терминалы или разъемы (16) коротким кусочком металла или проволокой. Повторно кратковременно нажмите кнопку (3) CAL и на верхнем цифровом индикаторе начнется отсчет времени. Процедура короткозамкнутой калибровки также занимает 30 секунд. По истечению этого времени, если короткозамкнутая калибровка прошла успешно, то на верхнем цифровом индикаторе появится надпись PASS, если неудачно – надпись FAIL.

    Если после проведения открытой и короткозамкнутой калибровки на верхнем индикаторе появилась надпись FAIL, то процедуру калибровки необходимо повторить.

    Для выхода из режима калибровки в режим измерения нажмите кнопку (3) CAL.


    Наверх

    Как включить режим фиксации MAX/MIN значений или режим удержания значений в RLC-метре АМ-3128?

    Функция фиксации показаний (максимальное, минимальное, среднее)

    Если данные измерений характеризуются низкой стабильностью и изменяются в определенном диапазоне, удобно использовать режим фиксации данных для получения показаний. В режиме фиксации данных можно динамически получать максимум, минимум и среднее значение в определенном диапазоне.

    Включите функцию фиксации:

    Длительным нажатием клавиши HOLD включается функция фиксации данных, записанное значение отображается на вторичном дисплее, и в этот момент функция HOLD недоступна. Короткими нажатиями на клавишу HOLD выбирается отображение максимального, минимального или среднего значения.

    Отключение функции фиксации:

    Длительное нажатие клавиши HOLD выключает функцию записи данных.

    Напоминание. После изменения типа измеряемого параметра прибор автоматически выйдет из функции фиксации данных.


    Режим удержания показаний (HOLD)

    Функция удержания данных используется для сохранения отображаемых данных на дисплее. Измерения продолжаются, но данные на ЖК-дисплее не обновляются в процессе измерений.

    Для включения функции нажмите клавишу HOLD, и на ЖК-дисплее отобразится «*», что указывает на то, что функция удержания данных активирована. А результаты измерений для основных и вторичных параметров – это те, которые отображаются перед нажатием клавиши HOLD.

    Чтобы отключить функцию удержания показаний, нажмите еще раз клавишу HOLD, и «*» исчезнет с ЖК-дисплея; прибор вернется в нормальный режим измерения.


    Наверх

    Как использовать режим сортировки по допускам в измерителе RLC АММ-3035?

    В этом режиме в дополнительной экранной области отображается диапазон в процентах. Величина в процентах вычисляется по формуле:

    100% × (Mx – Nom) / Nom

    где Mx – тестовая величина, отображаемая в основной экранной области; Nom – сохранённая номинальная величина.

    Процедура использования режима сортировки по допускам описано ниже:

    1. Выберите основной режим измерений L/C/R нажатием кнопки (2) FUNC.

    2. Вставьте “эталонный” образец в разъемы (16) или подключите его к терминалам. Данный образец будет использоваться в дальнейшем в качестве опорного.

    3. Нажмите кнопку (4) SORTING для входа в режим сортировки. Режим сортировки не будет активирован до тех пор, пока “эталонный” образец не будет установлен в разъемы (16) или подключите его к терминалам. В левой части дисплея станет активным индикатор Sorting.

    4. Когда “эталонный” элемент установлен опорное значение параметра, диапазон и допуск можно изменить. Для этого нажмите кнопку (9) SETUP.

    5. В левом верхнем углу начнет мигать индикатор RANGE. Используя кнопки (14) SER PAR и (5) D/Q ESR можно установить диапазон для тестирования. После установки диапазона нажмите кнопку (12) ENTER .

    6. В левом верхнем углу индикатор RANGE станет не активным и начнет моргать разряд доступный для изменения. Используя кнопки (14) SER PAR и (5) D/Q ESR можно установить разряд для изменения, а кнопками (7) REL % и (8) ▲ – изменить числовое значение этого разряда. После установки значения нажмите кнопку (12) ENTER.

    7. В левой части дисплея (под индикатором Sorting) начнет мигать индикатор Tol и значение допуска . Используя кнопки (14) SER PAR и (5) D/Q ESR можно установить значение допуска из ряда: ±0.25% ±0.5% ±1% ±2% ±5% ±10% ±20% +80%-20% (по умолчанию значение допуска установлено ±1%).

    8. После установки допуска нажмите кнопку (12) ENTER.

    9. Удалите “эталонный” образец и установите необходимый для тестирования элемент. Если тестируемый элемент удовлетворяет заданным допускам и значениям, то на верхнем цифровом индикаторе появится надпись PASS, если не успешно – FAIL. На нижнем цифровом индикаторе отобразится измеренное значение.

    10. Для выхода из режима сортировки в режимы измерения нажмите кнопку (4) SORTING. Индикатор Sorting в левой части дисплея станет неактивным.

    ВНИМАНИЕ: перед тестированием конденсатора убедитесь, что он полностью разряжен. Проверка неразряженного конденсатора может привести к поломке прибора


    Наверх

    Как включить или отключить режим автовыключения в измерителе RLC АММ-3035?

    Для экономии элементов питания в приборе существует функция автоматического отключения прибора. Если в течение 5 минут на клавиатуре прибора не нажималось никаких кнопок, то прибор издает три коротких звуковых сигнала и автоматически отключается. Для предотвращения автоматического выключения необходимо в период звучания сигнала нажать любую функциональную кнопку. Функцию автоматического отключения можно активировать и деактивировать нажатием кнопки (10) APO.


    Наверх

    Как включить или отключить подсветку дисплея в измерителе RLC АММ-3035?

    Для включения подсветки дисплея нажмите кнопку (15). Подсветка будет активна в течение 60 секунд. Для отключения подсветки дисплея повторно нажмите кнопку (15).


    Наверх

    Журнал "Контрольно-измерительные приборы и системы"
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
