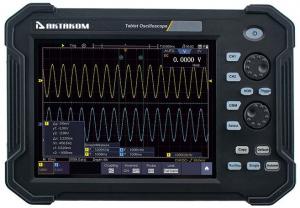

Новые планшетные осциллографы Актаком ADS-44xx

Новые планшетные осциллографы Актаком ADS-44xx

23.09.2021

Представляем новую серию планшетных осциллографов Актаком ADS-44xx.

Новая серия представлена девятью двух- и четырехканальными моделями с высокой производительностью и широкими функциональными возможностями. Максимальная полоса пропускания составляет до 120 МГц.

В планшетных осциллографах ADS-4472H, ADS-4474H, ADS-4482H, ADS-4484H и ADS-4492H максимальное аппаратное разрешение АЦП составляет 14 разрядов.
Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит.

Среди основных возможностей данной серии планшетных осциллографов можно выделить:
  • Полоса пропускания до 120 МГц
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
  • 2 или 4 аналоговых канала
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
  • Глубина записи до 40 миллионов точек
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN
  • Встроенный 4½ разрядный мультиметр (для двухканальных моделей)
  • Частотомер 6 разрядов
  • Ударопрочный хольстер
  • Широкий выбор интерфейсов
  • Поддержка SCPI, LabVIEW
  • Аккумуляторная батарея большой емкости 8000 мА·ч


ADS-4472/ADS-4472H ADS-4474/ADS-4474H ADS-4482/ADS-4482H ADS-4484/ADS-4484H
ADS-4492/ADS-4492H
Количество каналов 2 4 2 4 2
Полоса пропускания 70 МГц 70 МГц
100 МГц
100 МГц
120 МГц
Макс. частота дискретизации 1 Гвыб/с
Разрешение по вертикали 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит
Макс. скорость захвата 45 000 осц/сек
Макс. память 40 М точек
Горизонтальная развертка 2 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов Штатно: UART, I²C, SPI, CAN, LIN;
Опция: MIL-1553B, ARINC429

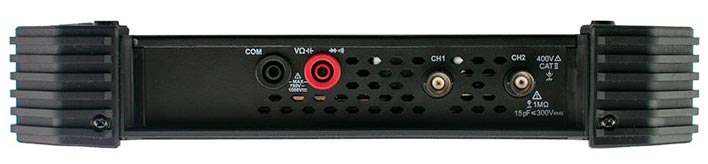

Двух- и четырехканальные модели планшетных осциллографов Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4 ½ разряда. Он имеет свои отдельные входы и реализован аппаратными средствами. Входы цифрового мультиметра в двухканальных моделей находятся рядом с входными разъемами цифрового осциллографа.

осциллограф ADS-44x2

Цифровой мультиметр в осциллографах ADS-44xx может выполнять до 8 измерительных функций, среди которых

Параметр Диапазоны Точность
Постоянное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /1000 В ±0,3%
Переменное напряжение 20 мВ/200 мВ/2 В/20 В/200 В /750 В ±0,8%
Постоянный ток 10 А ±2,0%
Переменный ток 10 А ±2,5%
Сопротивление 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм ±0,5%
Емкость 2 нФ ~ 20 мФ ±4,0%
Тест диодов 0 В ~ 2 В
Неразрывность цепи <50 Ом звуковой сигнал

Все модели серии ADS-44xx могут управляться жестами через сенсорный тачскрин дисплей размером 8", так и через органы управления, расположенные на передней панели справа от экрана. Кроме того, благодаря наличию большого числа встроенных интерфейсов возможно и дистанционное управление от ПК и других устройств. Приборы поддерживают управление SCPI-командами и могут встраиваться в системы, где происходит работа под управлением LabVIEW.

Новые планшетные осциллографы серии Актаком ADS-44xx уже доступны к поставке!

Есть интерес? Обращайтесь!
