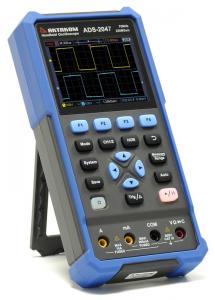

Компактные осциллографы Актаком серии ADS-204x

Компактные осциллографы Актаком серии ADS-204x

01.10.2021

Компактные осциллографы Актаком экономного класса серии ADS-204x могут стать незаменимым помощником при работах в полевых условиях и при выездах специалистов для сервисного обслуживания и устранения неполадок.

Линейка представлена четырьмя моделями с полосами пропускания осциллографа 40 МГц (ADS-2044, ADS-2045) и 70 МГц (ADS-2046, ADS-2047). Несмотря на небольшие размеры и малый вес, новые приборы могут совмещать в одном корпусе до трех полнофункциональных измерительных устройств: цифровой двухканальный осциллограф и 4 ½ разрядный TrueRMS мультиметр - для всех моделей серии, а для моделей ADS-2045 и ADS-2047 дополнительно имеется встроенный генератор сигналов специальной формы.

Питание приборов данной серии производится от двух литий-ионных аккумуляторов общей мощностью 4400 мАч, причем предусмотрена возможность зарядки от USB интерфейса. На полном заряде компактные осциллографы Актаком ADS-204x могут работать до 6 часов. Кроме функции зарядки, данный USB интерфейс может использоваться для связи с ПК. Управление приборами возможно при помощи SCPI-команд.


ADS-2044 ADS-2045 ADS-2046 ADS-2047
Функции Осциллограф-мультиметр Осциллограф-мультиметр-генератор сигналов Осциллограф-мультиметр Осциллограф-мультиметр-генератор сигналов
Осциллограф
Кол. каналов 2
Макс. полоса пропускания 40 МГц 40 МГц 70 МГц 70 МГц
Макс. частота дискретизации 250 Мвыб/с
Скорость захвата 10000 осц/с
Макс. глубина записи 8 К точек
Вертикальное разрешение 8 бит
Горизонтальная развертка 5 нс/дел ~ 1000 с/дел
Коэффициент вертикального отклонения 10 мВ/дел ~ 10 В/дел
Измерения Курсорные, автоматические (7 типов)
Мультиметр
Разрядность 4 ½ разряда, 20000 отсчетов
TrueRMS
да
Функции измерения
напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Генератор сигналов специальной формы (только для ADS-2045 и ADS-2047)
Кол. выходов
1
Частота генерации 0,1 Гц ~ 25 МГц
Формы сигнала 4 основных (синусоидальная, прямоугольная, пилообразная, импульсная) + 8 специальных
Вертикальное разрешение
14 бит
Выходная амплитуда
20 мВп-п ~ 5 Вп-п (HighZ), 10 мВп-п ~ 2,5 Вп-п (50 Ом)
Общие характеристики
Питание 2 Li-ion аккумулятора х 2200 мАч
Интерфейсы
USB тип С
Дисплей
Цветной ЖК дисплей с TFT матрицей размером 320х240 точек, диагональ 3,5”
Габаритные размеры/вес
198 х 96 х 38 мм / 600 г

Новые компактные осциллографы Актаком экономного класса серии ADS-204x готовы к предзаказу.

Следите за нашими новостями!


Информация о поставщике:  АКТАКОМ
