08.10.2009

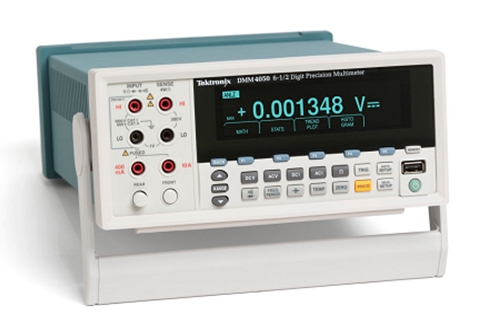

Доступны к заказу новые высокоточные цифровые мультиметры компании Tektronix DMM4020 (5 ½ разряда) и DMM4040/4050 (6 ½ разряда). Эти приборы подходят как для комплексных измерительных систем, так и для решения измерительных задач в учебных заведениях, и предлагают отличные технические характеристики наряду с богатым набором функций и аналитическими возможностями.

Созданы сделать Вашу работу проще
Встраиваемые решения становятся все более сложными, зачастую приходится измерять множество различных параметров. Цифровые мультиметры Tektronix серии DMM4000 предлагают широкий набор функций в одном простом приборе.
Типичные измерения мультиметра – напряжение, ток и сопротивление - осуществляются с базовой погрешностью 0,015% (DMM4020), 0,0035% (DMM4040) и 0,0024% (DMM4050) с разрешением до 100 пА и 10 мкОм (DMM4050/4040), обеспечивая требуемую точность для большинства задач. Кроме того, Вы можете также использовать DMM4020 для измерения частоты, а также проверять целостность цепи и выполнять тестирование диодов. Модель DMM4050 дополнительно включают в себя функции измерения ёмкости, температуры и периода,. Это позволяет заменить частотомер, тестер, а так же измерители температуры и ёмкости одним универсальным инструментом, сэкономив на расходах и рабочем пространстве.

Кнопки предустановок для часто используемых функций
Специальные кнопки на передней панели обеспечивают быстрый доступ к часто используемым функциям и параметрам, сокращая время перенастройки. Вам больше не нужно заниматься утомительным поиском в программном меню, чтобы найти требуемую функцию.
С помощью шести кнопок на передней панели, вы можете сохранить настройки наиболее часто проводимых измерений. Просто настройте прибор на измерения и нажмите SHIFT, а затем нужную кнопку быстрого доступа для сохранения настроек. Теперь, каждый раз, когда требуется выполнить подобные измерения, просто нажмите выбранную кнопку.

Простой и точный 4-проводный метод измерений

Запатентованные совмещённые измерительные терминалы для 2-х и 4-х проводной схемы измерения сопротивления позволяют выполнять 4-проводные измерения, используя только два провода вместо четырех. В результате Вы получаете результат с отличным разрешением и точностью, а так же простоту и удобство использования одна пары пробников.

Сортировка
Режим сортировки позволяет проводить тест «годен/негоден» для быстрой отбраковки, особенно когда результаты измерений близки к предельным значениям.

Двойной дисплей
С уникальным двойным дисплеем, вы сможете видеть сразу два разных параметра исследуемого сигнала.

Простота подключения к ПК
Порт RS-232 на задней панели может быть использован для подключения к компьютеру.
Серия DMM4050/4040 имеют на передней панели порт USB для сохранения данных и интерфейсы LAN, RS-232 и GPIB для удалённого управления с ПК.
Интерфейсный кабель USB/RS-232 входит в стандартную комплектацию серии DMM4000.

Интеграция приборов для интеллектуальной отладки

Совместный доступ ПО SignalExpress к данным DMM4020 и DPO3052

Специализированное программное обеспечение National Instruments (NI) LabVIEW SignalExpress Tektronix Edition ™ обеспечивает простоту захвата, сохранения и анализа результатов измерений. Каждый мультиметр серии DMM4000 поставляется с бесплатной копией версии SignalExpress Limited Edition для базового управления прибором, регистрации данных и анализа. Опционально поставляемая профессиональная версия включает более 200 встроенных функций, которые обеспечивают дополнительную обработку сигнала, расширенный анализ, свипирование, сортировку и ряд пользовательских функций.

Экспорт данных из DMM4020 в Excel с помощью Signal Express

SignalExpress поддерживает целый ряд встраиваемых приборов Tektronix (осциллографы MSO/DPO4000/3000/2000 и TDS3000C/2000B/1000B, функциональные генераторы AFG3000, цифровые мультиметры DMM4050/4040/4020) и позволяет интегрировать их в единый измерительный комплекс. Вы можете получить доступ к многофункциональным инструментам, встроенным в каждый прибор с помощью интуитивно понятного интерфейса Signal Express. Это позволяет автоматизировать сложные измерения нескольких устройств, регистрировать их в течение продолжительного периода времени, синхронизовать данные от нескольких устройств и с лёгкостью к ним обращаться и анализировать с вашего ПК. Приборы Tektronix позволяют объединять сложные измерительные приборы для упрощения и ускорения работы.

DMM4020

Измерение сверхмалых токов

Измерение потребляемого тока в режиме ожидания для повышения энергоэффективности в современном приборостроении требует измерения очень малых величин, в частности на диапазонах в несколько микроампер и наноампер. Использование традиционных мультиметр для этих измерений могут привести к неточным результатам, поскольку в них обычно используется технология шунтирующего сопротивления.
DMM4020 предлагает усовершенствованный метод для измерения малых токов. Благодаря использованию технологии усилителя ток-напряжение, прибор способен производить измерения с разрешением 1 нА и минимальной нагрузкой на измеряемую цепь.

DMM4050/4040

Анализ сигнала в разных графических режимах дисплея

Для выявления таких параметров качества сигнала как дрейф, периодические переходные процессы и стабильность, Вы можете просматривать данные в графическом режиме отображения на участке тренда или гистограммы в режиме реального времени или использовать функцию статистики и отслеживать изменение во времени сразу нескольких параметров (DMM4050/4040).

Режим регистратора трендов TrendPlot™

В зависимости от измерительной задачи, параметры сигнала могут время от времени меняться. Отследить подобные изменения позволяет многопоточное измерение набора параметров с интервалом в несколько минут, часов или дней.

Благодаря функции TrendPlot™, Вы получаете графическую характеристику трендов измеряемых параметров на разных промежутках времени. TrendPlot может применяться для измерений постоянного тока и напряжения, частоты, сопротивления и температуры. Сигналы переменного тока и напряжения могут быть зафиксированы в виде среднеквадратических значений, кроме того, для каждого интервала.

Статистика измерений

С помощью встроенной функции обработки статистики можно рассчитать как среднее значение, так и стандартное отклонение измерений, а также отслеживать минимальные и максимальные измеренные значения. Статистику можно наблюдать на измерениях постоянного и переменного напряжения (в том числе в дБ.), постоянного и переменного тока, сопротивления, емкости, частоты, периода и температура.

Построение гистограмм

Для отображения среднего значения и стандартного отклонения в графическом виде Вы можете использовать функцию гистограмм и видеть распределение результатов.

Технические характеристики

Параметр		DMM4020		DMM4040 / DMM4050
Дисплей		5,5 разрядов		6,5 разрядов
Измерения		Диапазон	Разрешение	Диапазон	Разрешение
	Напряжение	200 мВ... 1000 В	10 мкВ	100 мВ...1000 В	100 нВ
	Ток	200 мкА...10 А	1 hA	100 мкА...10 А	100 пА
	Сопротивление (2- и 4-проводная схема)	200 Ом...100 МОм	1 mOm	10 Ом...1 ГОм	10 мкОм
	Полоса частот	20 Гц...100 кГц		3 Гц...300 кГц
	Частота	20 Гц...1 МГц	0,001 Гц	3 Гц...1 МГц	0,001 Гц
	Температура (DMM4050)	-		-200...600 °С	0,001°С
	Ёмкость (DMM4050)	-		1 нФ...100 мФ	1 пФ
Математические функции		Min, Max, Rel, dB		Min, Max, Avg, Std, Zero, dBm, dB, MX+В, Offset, Rel
Базовая погрешность		0,015%		0,0035% (DMM4040) / 0,0024% (DMM4050)
Дополнительные возможности		период, сортировка, прозвонка, тест диодов		период, гистограммы, исследование трендов TrendPlot, обработка статистики, сортировка, прозвонка, тест диодов
Сохранение настроек		6 кнопок быстрого доступа к пользовательским профилям настроек
Интерфейсы		RS-232 / USB + кабель		USB (Host), RS-232 / USB + кабель, GPIB
Программное обеспечение		National Instruments (NI) LabVIEW SignalExpress Tektronix Edition
Категория безопасности		CAT I 1000 V, CAT II 600 V
Рабочая температура		10...50 °C, влажность <90%
Температура хранения		-40...70 °C
Габаритные размеры		297x217x88 мм
Масса		2,1 кг		3,6 кг

Комплектация
Прибор
Измерительные щупы
Сетевой шнур
Кабель RS-232/USB
Предохранитель
Техническая документация
Руководство по эксплуатации (CD-ROM)
ПО - National Instruments LabVIEW SignalExpress™ Tektronix Edition

Информация о поставщике:  Tektronix
