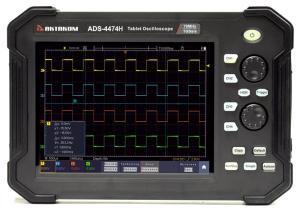

Планшетные осциллографы Актаком ADS-44xx. Новое поступление.

Планшетные осциллографы Актаком ADS-44xx. Новое поступление.

04.12.2023

С нашего склада можно приобрести приборы с полосой пропускания 70 МГц (ADS-4472H, ADS-4474, ADS-4474H), 100 МГц (ADS-4482, ADS-4482H, ADS-4484, ADS-4484H) и 120 МГц (ADS-4492H).

Среди основных возможностей планшетных осциллографов Актаком серии ADS-44xx можно выделить:
  • Полоса пропускания от 70 до 120 МГц
  • Разрешение по вертикали 8/12/14 бит (для моделей с индексом «H»)
  • 2 или 4 аналоговых канала
  • Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами
  • Глубина записи до 40 миллионов точек
  • Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации
  • Встроенный анализатор протоколов UART, I²C, SPI, CAN
  • Встроенный 4½ разрядный мультиметр (для двухканальных моделей)
  • Частотомер 6 разрядов
  • Ударопрочный хольстер
  • Широкий выбор интерфейсов
  • Поддержка SCPI, LabVIEW
  • Аккумуляторная батарея большой емкости 8000 мА·ч
Серия планшетных осциллографов Актаком ADS-44xx представлена приборами со следующими характеристиками:

Параметр/Модель ADS-4472

ADS-4472H
ADS-4474
ADS-4474H
ADS-4482
ADS-4482H
ADS-4484
ADS-4484H ADS-4492
ADS-4492H
Количество каналов 2 4 2 4 2
Полоса пропускания 70 МГц 70 МГц
100 МГц
100 МГц
120 МГц
Макс. частота дискретизации 1 Гвыб/с
Разрешение по вертикали 8 бит 8/12/14 бит 8 8/12/14 бит 8 бит 8/12/14 бит 8 бит 8/12/14 бит 8 бит 8/12/14 бит
Макс. скорость захвата 45 000 осц/сек
Макс. память 40 М точек
Горизонтальная развертка 2 нс/дел…1000 с/дел
Вертикальное отклонение 1 мВ/дел…10 В/дел
Тип запуска Фронт, импульс, видео, скорость нарастания, задержка, лог. шаблон, N фронт, рант
UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429
Анализ протоколов UART, I²C, SPI, CAN, LIN

Двух- и четырехканальные модели планшетных осциллографов Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4½ разряда.

Параметр Диапазоны Точность
Постоянное напряжение 20 мВ / 200 мВ / 2 В / 20 В / 200 В / 1000 В ±0,3%
Переменное напряжение 20 мВ / 200 мВ / 2 В / 20 В / 200 В / 750 В ±0,8%
Постоянный ток 10 А ±2,0%
Переменный ток 10 А ±2,5%
Сопротивление 200 Ом / 2 кОм ~ 2 МОм / 20 МОм / 100 МОм ±0,5%
Емкость 2 нФ ~ 20 мФ ±4,0%
Тест диодов 0 В ~ 2 В
Неразрывность цепи <50 Ом звуковой сигнал

Ждем Ваших заказов!
