Амплитудная манипуляция (АМн)

При амплитудной манипуляции (АМн, анг. ASK - amplitude shift keying) каждому цифровому символу сопоставляется своя амплитуда несущего сигнала. Частота и фаза манипулированного сигнала остаются неизменными. Амплитудная манипуляция редко используется на практике, т.к. из всех видов манипуляции наименее помехоустойчива. Амплитудная манипуляция обычно применяется в сочетании с другими видами манипуляции.

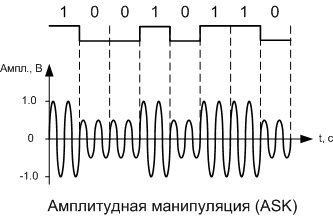

На рисунке ниже приведен график двоичной бинарной последовательности нулей и единиц и, соответствующий ему, график амплитудно-манипулированного сигнала. Для кодировании низкого уровня бинарного сигнала используется амплитуда 0,5 В, а для кодирования высокого уровня используется амплитуда 1 В несущего сигнала синусоидального типа.

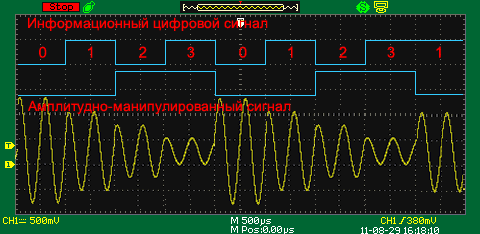

На следующей анимации приведен пример амплитудной манипуляции несущего сигнала синусоидальной формы, информационным сигналом является двухразрядный цифровой код.

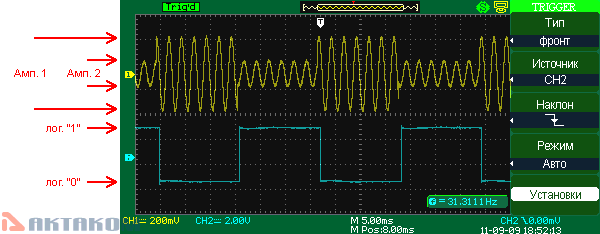

Амплитудная манипуляция

Амплитудная манипуляция (ASK)
