Амплитудная модуляция (АМ)

Амплитудная модуляция (AM, анг. AM - amplitude modulation) является наиболее простым и распространенным способом изменения параметров носителя информации. При амплитудной модуляции амплитуда гармонического колебания (несущего сигнала) изменяется по закону изменения передаваемого информационного сигнала. В радиотехнике амплитудную модуляцию применяют для передачи информации на расстояние в радиовещании, акустической локации и др. Например, в радиовещании звуковые колебания преобразуются в электрический сигнал низкой частоты (модулирующий сигнал), который и изменяет (модулирует) амплитуду сигнала высокой (несущей) частоты. У полученного в результате модулированного радиосигнала амплитуда изменяется в соответствии с силой звукового сигнала.

Амплитудная модуляция

Основной характеристикой амплитудной модуляции является коэффициент амплитудной модуляции или глубина модуляции (modulation depth) – отношение разности между максимальным и минимальным значениями амплитуд модулированного сигнала к сумме этих значений, выраженное в процентах.

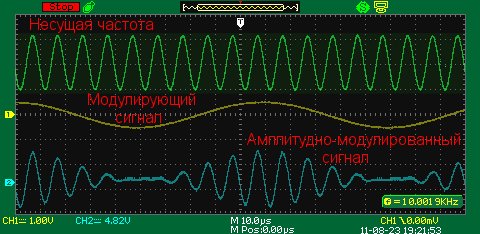

На рисунке ниже приведены временные диаграммы несущего и модулирующего сигналов, а также результирующего амплитудно-модулированного сигнала. Частота несущего сигнала 100 КГц, частота модулирующего сигнала синусоидальной формы – 10 КГц, коэффициент амплитудной модуляции – 100%.

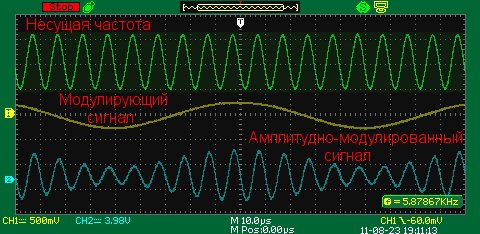

На следующем рисунке приведены временные диаграммы тех же сигналов с коэффициентом амплитудной модуляции 50%.
