Частотная модуляция (ЧМ)

При частотной модуляции (ЧМ, англ. FM - Frequency Modulation) несущий сигнал является более высокочастотным по отношению к информационному сигналу и амплитуда частотно-модулированного сигнала является неизменной. Частотно модулированный сигнал отличается высокой помехозащищенностью и используется для высококачественной передачи информации: в радиовещании, телевидении, радиотелефонии и др.

Основными характеристиками частотной модуляции являются девиация (отклонение) и индекс модуляции.

Девиация частоты (frequency deviation) – наибольшее отклонение значения модулированного сигнала от значения его несущей частоты. Единицей девиации частоты является герц (Hz), а также кратные ему единицы.

Индекс модуляции (modulation index) – отношение девиации частоты к частоте модулирующего сигнала.

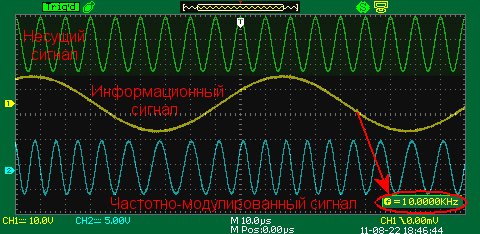

На рисунке ниже приведены временные диаграммы несущего и модулирующего сигналов, а также результирующего частотно-модулированного сигнала. Частота несущего сигнала -100 КГц, частота модулирующего сигнала синусоидальной формы – 10 КГц, величина девиации – 50 КГц.

На следующей анимации приведен пример частотной модуляции по линейному закону:
