Вопросы и ответы

Да, такая возможность есть у USB осциллографов Актаком, например у модели АСК-3102.

Но надо понимать, что записанный файл будет иметь большие размеры. Одна запись - это два байта измерений (по 8 бит на канал) и 4 байта – метка времени. Если процессы относительно медленные, например, доли секунд, то при частоте дискретизации 50 квыб/сек получается 300 тысяч байт в секунду, или 18 МБ в минуту, или 1 ГБ в час, что соответствует 24 Гб в сутки.

Для обработки такого файла потребуется специальное программное обеспечение (например, MATLAB). Кроме того, для ACK-3102 есть SDK комплект, и пользователи могут сами создать себе специальное тестовое приложение, в виде обычной программы или в LabView.

Программное обеспечение, совместимое с АМЕ-1274, сохраняет данные в формате *.csv. Далее сохраненный файл можно открыть в любом табличном процессоре или текстовом редакторе.

Подключение к ПК производится с помощью USB-кабеля типа А-В, или с помощью сетевого кабеля с разъемом RJ-45.

Для работы АМЕ-1274 с ADLM-W преобразователь интерфейса АСЕ-1025/АСЕ-1026 не нужен.

Установка сетевых параметров производится через интерфейс LAN. Если сетевые настройки прибора неизвестны, то необходимо сбросить настройки к заводским установкам с помощью кнопки "Reset" на задней панели прибора. Далее необходимо подключить прибор к LAN и запустить программу AVLNetCfg.

В открывшимся окне необходимо нажать кнопку "Подключить", для установки связи с прибором. Далее нужно задать необходимые параметры сети и нажать кнопку "Сохранить". Настройки запишутся во внутреннюю память прибора. После перезагрузки можно подключить прибор посредством сетевого интерфейса к необходимому ПО (например AKTAKOM Oscilloscope Pro).

Может - количество записываемых данных определяется размером носителя, на который идет запись информации. Период между осциллограммами может быть любой, программа в режиме самописца пишет данные непрерывно.

Программное обеспечение AKTAKOM OSCILLOSCOPE обеспечит работу без необходимости вмешательства оператора.

Для одновременного использования нескольких датчиков температуры необходимо использовать внешние датчики с номерами ТМ2, ТМ3 и т.д., при этом повторение номеров не допускается (все датчики одинаковы и отличаются только адресом в сети датчиков - номером датчика).

При использовании 8-канального расширителя прибор может получать показания с 8 адресов одновременно, но номер (адрес) ТМ1 занят датчиком, встроенным внутри конструкции АМЕ-1274.

Т.е. внешних измеряемых точек может быть только 7. Для измерения 7-ми точек одновременно необходима следующая комплектация.

Аппаратное обеспечение

1. компьютер для отображения результатов измерений - 1 шт.
2. прибор AME-1274 - 1 шт.
3. USB кабель для подключения AME-1274 к ПК - 1 шт.
4. расширитель на 8 портов APC-0105-KT - 1 шт.
5. датчик APC-0105-TM-2 - 1 шт.
6. датчик APC-0105-TM-3 - 1 шт.
7. датчик APC-0105-TM-4 - 1 шт.
8. датчик APC-0105-TM-5 - 1 шт.
9. датчик APC-0105-TM-6 - 1 шт.
10. датчик APC-0105-TM-7 - 1 шт.
11. датчик APC-0105-TM-8 - 1 шт.
12. кабель для подключения расширителя APC-0105-KT к прибору AME-1274 - 1 шт.
13. адаптер питания ATH-0503 - 1 шт.

Программное обеспечение

1. ATM Aktakom ThermoMonitor версии старше 1.0.3.2

Да, можно. Коммутатор АЕЕ-2025 (и АЕЕ-2085) позволяет коммутировать любое количество входных линий на любое количество выходных линий. При этом в программе по желанию можно ввести любые ограничения на варианты коммутации. Такие программные ограничения удобно использовать, если должны коммутироваться независимые сигналы с помощью одного коммутатора.

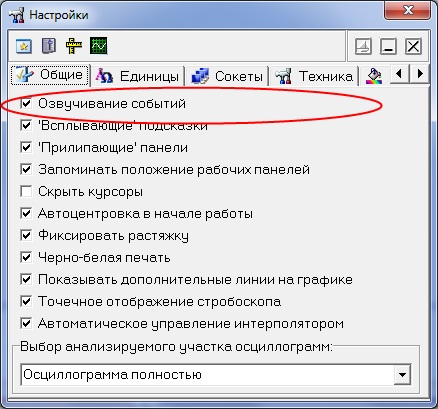

Для отключения звуков нужно в программе Aktakom Oscilloscope Pro в закладке настроек "Общие" убрать флажок в строке «Озвучивание событий».

Данный вопрос состоит из нескольких:

1. Нуждаются ли АСК-3117 (АСК-3116) в заземлении? С чем нужно соединять клемму «Земля» на задней панели корпуса АСК-3117?
   Ответ: Соединение клеммы «Земля» на задней панели корпуса АСК-3117 с «землей» (общей точкой схемы, в которой проводятся измерения) является желательным, но не обязательным. Наличие такого соединения обеспечивает минимизацию шумов в сигнале, отображаемом на экране.
   Схемотехника цифрового запоминающего осциллографа АКТАКОМ АСК-3117 предусматривает гальваническую развязку измерительной части прибора и интерфейса (USB и LAN) и т. о. связи по «земле» у измерительной схемы, прибора и ноутбука нет.
2. Нам нужно, чтобы «земляной» провод входной цепи АСК-3117 (АСК-3116) не был соединен с «землей» ноутбука (т.е. с «землей», с которой соединен ноутбук через свой кабель питания от сети 220 В).
   Во-первых, благодаря наличию гальванической развязки измерительной части прибора и интерфейса (USB и LAN), связи по «земле» у измерительной схемы, прибора и ноутбука нет.
   Во-вторых, ноутбук имеет выносной блок питания, и входная сеть 220 В отделена от «земли» ноутбука (фактически интерфейса) трансформатором (подробнее см. «Трансформаторная гальваническая развязка»), и ноутбук питается, как правило, 16-19 В постоянного напряжения, не имея гальванической связи с силовой сетью.
3. По характеру измерительной задачи (которая определена вопросом) работа ведется в ситуации, где требуется безопасное измерение плавающего потенциала измерительной схемы. Рекомендуем воспользоваться дифференциальными пробниками, предназначенными именно для данных целей и для всех моделей осциллографов. По указанной ссылке можно выбрать требуемую для Вашей задачи модель по параметрам или сравнить все предлагаемые пробники между собой.

Данные собранных осциллограмм программа может сохранять в файлы на диске компьютера. Для этих файлов используется универсальный битовый формат AKTAKOM USB Lab, который может быть в дальнейшем открыт либо самой программой осциллографа, либо входящей в комплект программного обеспечения утилитой AULFConverter Конвертер файлов. С помощью этой утилиты Вы сможете преобразовать файл данных для чтения другими приложениями AKTAKOM USB лаборатории в том же формате AKTAKOM USB Lab, либо перевести данные в текстовый формат CSV (Comma Separated Values), который может быть затем открыт любым текстовым редактором или процессором электронных таблиц.

Кроме цифрового сохранения результатов измерений в форме текстового файла, возможно сохранение в файл уже готового изображения полученных сигналов. С помощью соответствующей команды Вы можете сохранить изображение сигналов на графике в файл в формате BMP (Windows bitmap) или в векторных форматах WMF или EMF (Windows metafile). При этом, конечно, сохраняются и все дополнительные элементы графика, например, кривая специальной функции.

Да, смогут. Предназначенное для использования с виртуальными осциллографами Актаком программное обеспечение AKTAKOM OSCILLOSCOPE PRO (MULTICHANNEL EDITION) позволяет подключить одновременно до 8 осциллографических модулей с максимальным числом каналов – 16.

Действительно, в осциллографах АСК-3116 и АСК-3117 выполнена гальваническая развязка по цепи питания USB. Это означает гальваническую развязку от подключаемого к нему персонального компьютера (и его источника питания), но никак не означает гальваническую развязку измерительных каналов друг от друга или от нуля цепи питания самого осциллографа.

Гальваническая развязка каналов - существенно более дорогая технология и в ценовую категорию АСК-3116 /АСК-3117 никак не помещается. Измерение сетевого напряжения при помощи АСК-3116 или АСК-3117 без использования специальных устройств небезопасно как для прибора, так и для пользователя. Надо помнить, что приборы для работы с плавающим потенциалом имеют специальную защиту разъемов, предотвращающую касание пользователем даже нулевых шин на разъемах.

Для решения данной задачи, как частного случая работы с плавающими потенциалами, можно рекомендовать использовать высоковольтные дифференциальные пробники, которые подавляют плавающее напряжение. Остальные способы, такие как: использование развязывающего трансформатора по питанию и подобные - безопасности не обеспечивают и могут использоваться на свой страх и риск.

USB осциллографы - приставки АСК-3102 и АСК-3002, а таже другие виртуальные осциллографы ACK-3106, АСК-3106L, ACK-3116, АСК-3172 в штатном комплекте поставки имеют программу "Oscilloscope Pro", в которой есть функция автоматического вычисления фазового сдвига сигнала канала B относительно канала A. Для определения величины фазового сдвига в данной программе применены три метода:

• геометрический метод;
• формула косинуса угла потерь, позволяющая избежать грубых ошибок геометрических методов, возникающих из-за случайных помех, искажающих форму сигнала (мало того, в этом случае возможно определение сдвига фаз между сигналами абсолютно различной формы);
• спектральный метод, использующий БПФ (в этом случае сравнение фаз идет только по основной гармонике сигналов).

Пользователь может выбрать любой из этих методов.
