Вопросы и ответы

Источники питания

  • Каково назначение органов управления источника питания APS-1721LS?
  • Каково назначение органов управления источника питания APS-1602?
  • Каково назначение органов управления у источника питания АКТАКОМ APS-1262?
  • Каково назначение органов управления у источника питания АКТАКОМ АТН-1338?
  • Каково назначение органов управления у источников питания АКТАКОМ АТН-2333, АТН-2335?
  • Каково назначение органов управления у источника питания АКТАКОМ АТН-3335?
  • Каково назначение органов управления у источника питания АКТАКОМ АТН-3333?
  • Каково назначение органов управления у источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261?
  • Каково назначение органов управления у источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758?
  • Каково назначение органов управления у источника питания АКТАКОМ APS-5333?
  • Каково назначение органов управления и элементов на передней и задней панелях источника питания APS-4215 и APS-4220?
  • Для чего используется светодиод в этой модели источника питания?
  • Хотим использовать высоковольтный источник APS-1911 в схеме переключения. Какова скорость нарастания напряжения на выходе прибора?
  • Какое назначение имеет двухцветный двухжильный кабель, имеющий с одной стороны клемму под винт?
  • Как использовать возможность внешней синхронизации?
  • Каково назначение органов управления у источников питания АКТАКОМ APS-3020, APS-3030?
  • Как настроить подключение к ПК на APS-7205?
  • Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?
  • Как выбрать режим работы источника питания APS-5333?
  • Как подключиться к APS-7306L и APS-7306LS по сети?
  • Какой максимальный ток потребляет от сети источник питания APS-3610 при максимальной нагрузке?
  • Как работает функция сохранения данных у источников питания АКТАКОМ?
  • Как установить величину выходного тока («I-set») при работе с источником питания АКТАКОМ?
  • Как установить величину выходного напряжения («V-set») при работе с источником питания АКТАКОМ?
  • Каким образом осуществляется программирование источника питания APS-3xxxL через LAN?
  • Поддерживается ли USB TMC при программировании APS-3xxxL через USB?
  • Возможно ли последовательное объединение двух источников питания APS-3xxxL для организации двухполярного питания?
  • Какая максимальная выходная мощность источника питания АТН-1351?
  • Каково назначение органов управления у источников питания АКТАКОМ APS-3320L?
  • Как осуществляется работа в режиме стабилизации напряжения?
  • Как осуществляется работа в режиме стабилизации тока?
  • Что показывает индикатор на передней панели источника питания?
  • Для чего используется программное обеспечение Актаком Power Manager?
  • Как правильно подключить источники питания Rigol DP811 и DP811A через терминалы на задней панели?
  • Как подключиться к источнику питания APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL по web-интерфейсу?
  • Можно ли заземлять одну из клемм "+" или "–" в источниках питания APS-1911 и APS-1915?
  • Какая максимальная выходная мощность импульсных источников питания APS-3030 и APS-3020?
  • Как использовать источник питания в режиме стабилизации тока?
  • Как использовать источник питания в режиме стабилизации напряжения?
  • Как подготовить источник питания к работе?
  • Когда должен включаться вентилятор охлаждения в источнике питания АКТАКОМ APS-3610? Он должен работать постоянно или включаться только при перегреве?
  • Как осуществляется работа в режиме вольтметра источника питания АКТАКОМ APS-7151?
  • Как осуществляется работа в режиме миллиомметра источника питания АКТАКОМ APS-7151?
  • Как активировать функцию удаленного измерения у источника питания АКТАКОМ APS-7151?
  • Каким образом осуществляется дистанционное управление источниками питания АКТАКОМ АТН-7333/7335/7338?
  • Каков порядок работы с источниками питания АКТАКОМ APS-1911 и APS-1915?
  • Какие органы управления используются в источниках питания АКТАКОМ APS-1911 и APS-1915?
  • Имеется ли в источниках питания АКТАКОМ АТН-4233 и АТН-4235 на 3 и 4 каналах установка тока ограничения, или ручки «CURRENT» относятся только к каналам 1 и 2?
  • Почему показания выходного напряжения при начальном значении 120 В и установке "0" снижаются очень медленно?
  • Почему при ручной установке тока ограничения кнопки Up/Down меняют значения только второго разряда индикатора, при этом третий остается неизменным?
  • Есть ли в источниках питания Актаком APS-3103/3310/3320/3605/3610 защита от короткого замыкания?
  • Возможно ли создание необходимого мне программного обеспечения для источника питания APS-7313/7315/7612 с помощью базового комплекта средств разработки ПО APS-7313_SDK_Base?
  • Возможно ли с помощью программного обеспечения, предназначенного для дистанционного управления источником питания APS-7313 / 7315 / 7612 / 7203 / 7205, осуществлять мониторинг напряжения и тока с определенным периодом?
  • Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
  • Включается индикатор ОСР (защита от перегрузки по току) после нажатия ON/OFF, и происходит немедленное выключение источника питания
  • Выходное напряжение медленно нарастает после включения
  • При нажатии кнопки ON/OFF на выходных терминалах нет напряжения
  • При включении питания не работают кнопки на панели прибора
  • Где можно найти программное обеспечение или CD, которые идут в комплекте с прибором?
  • Как управлять источником питания с планшета или смартфона?
  • Как увидеть МАС-адрес прибора с сетевым управлением?
  • Как подключить источник питания к программе?
  • Правда ли, что существуют две модификации источников питания Актаком АТН-1113?
  • Как в программе АРМ увидеть серийный номер прибора?
  • Когда устанавливается драйвер прибора для работы по USB?

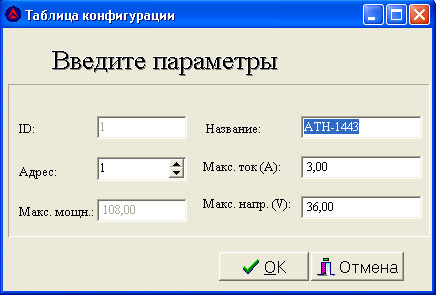

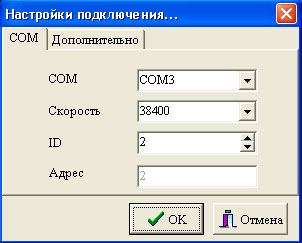

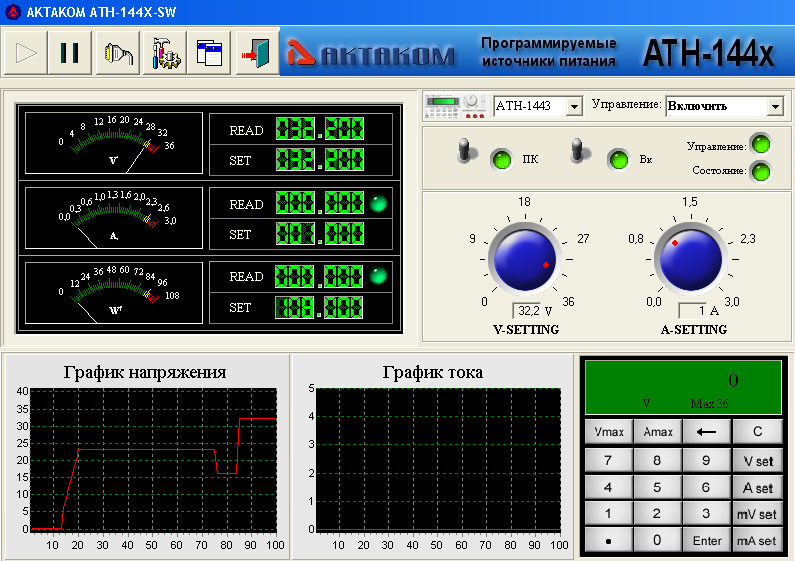

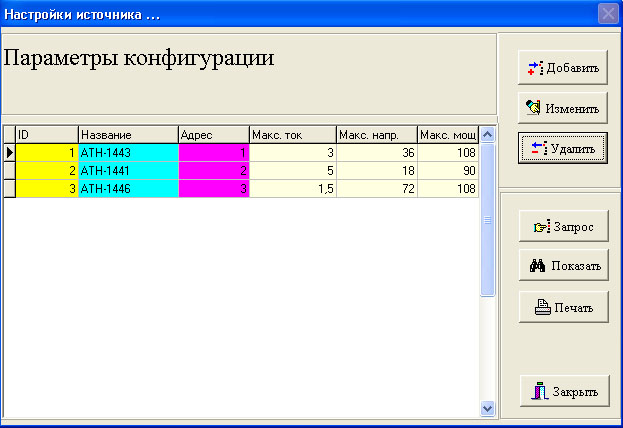

  • Как управлять программируемыми источниками питания АТН-144х через ПК?
  • Как выбрать опции в меню SYSTEM и сбросить на заводские настройки источник питания APS-5333?

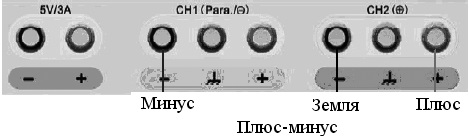

  • Как подключить нагрузку в режиме "плюс-минус" к источнику питания АКТАКОМ APS-5333?
  • Как использовать источник питания APS-5333 в стандартном режиме?
  • Как программировать режим работы по таймеру источника питания APS-5333?
  • Что обозначают поля значений на дисплее источника питания APS-4215 и APS-4220?
  • Как подготовить источник питания APS-1602 к работе?
  • Как установить значение напряжения и тока в источниках питания APS-1333, APS-1335 и APS-1338?
  • Как сохранить и восстановить данные в источнике питания APS-5333?
  • Как включить режим стабилизации тока в источнике питания APS-1602?
  • Как включить меню "Help" в источнике питания APS-5333?
  • Как установить параметры прибора для работы в режиме стабилизации напряжения в источниках питания APS-1333, APS-1335 и APS-1338?
  • Как включить режим стабилизации напряжения в источнике APS-1602?
  • Как работает режим стабилизации тока в источниках питания APS-1333, APS-1335 и APS-1338?
  • Как подключить источник питания APS-4215 и APS-4220 к сети и нагрузку к прибору?
  • Как включить источник питания APS-3020 и APS-3030 в режиме стабилизации напряжения?
  • Как установить режим независимых каналов в источниках питания серии APS-2234, APS-2236, APS-3333 и APS-3335?
  • Как включить режим последовательного соединения каналов в источниках APS-2234, APS-2236, APS-3333 и APS-3335?
  • Как установить режим работы ручного управления в источниках питания APS-4215 и APS-4220?
  • Как включить два канала параллельно в источниках APS-2234, APS-2236, APS-3333 и APS-3335?
  • Как включить источник питания APS-3020 и APS-3030 в режиме стабилизации тока?
  • Как установить режим работы по списку (программируемый режим) в источниках питания APS-4215 и APS-4220?

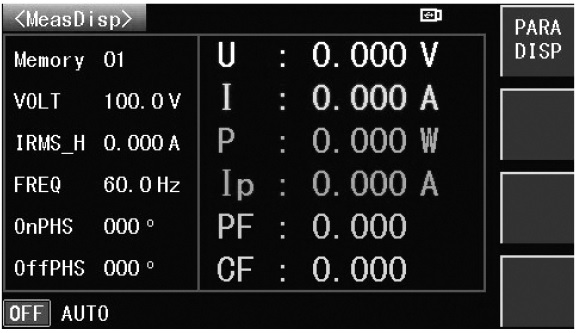

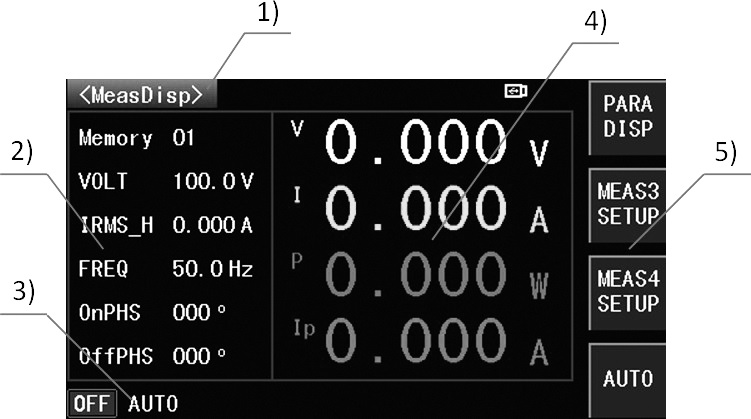

  • Что обозначают поля дисплея а режиме отображение измерений Measurement Display источника питания APS-4215 и APS-4220?
  • Каково назначение экранных кнопок в режиме отображения измерений в источниках питания APS-4215 и APS-4220?
  • Что обозначают символы в строке состояния в источниках питания APS-4215 и APS-4220?
  • Как использовать режим измерений в источниках питания APS-4215 и APS-4220?
  • Что обозначают символы в строке состояния в режиме измерения источников питания APS-4215 и APS-4220?
  • Как установить параметры выходного напряжения в режиме ручного управления MANUAL SETUP в источниках питания APS-4215 и APS-4220?
  • Что обозначают параметры общих настроек COMMON SETTING в режиме ручного управления в источниках питания APS-4215 и APS-4220?

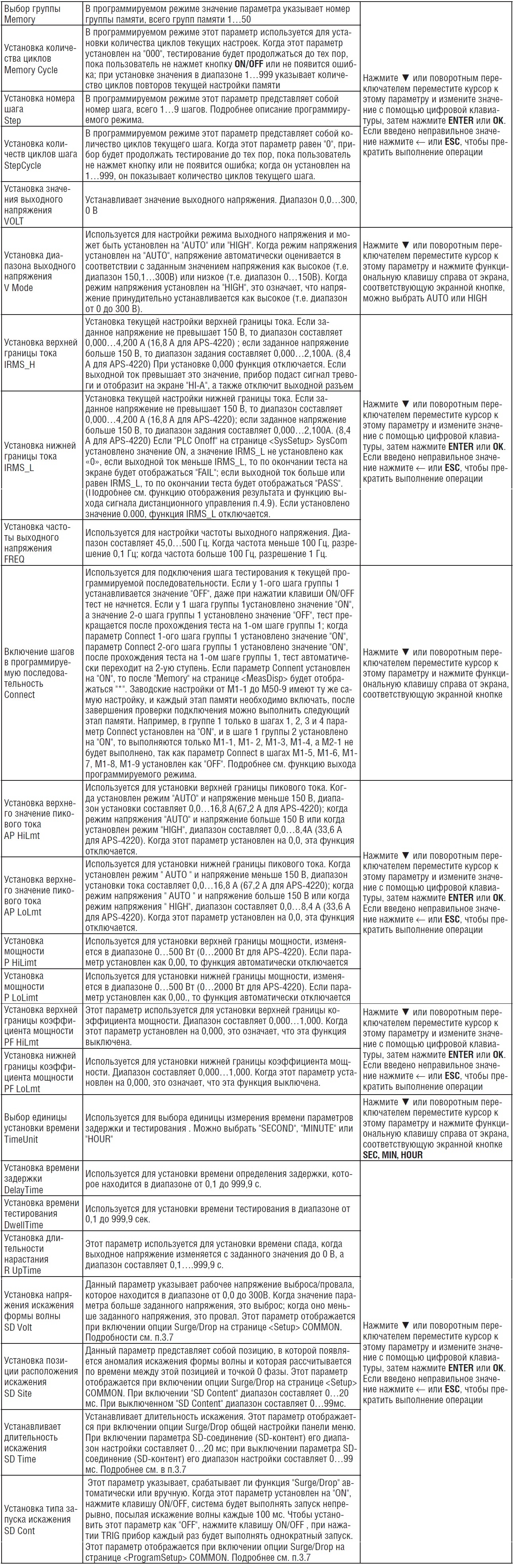

  • Какие установки возможны в программируемом режиме PROGRAMMABLE MODE (режим работы по списку) в источниках питания APS-4215 и APS-4220?
  • Какие общие установки программируемого режима возможны в источниках питания APS-4215 и APS-4220?
  • Каково назначение общих системных настроек на вкладке SysEnv в источниках питания APS-4215 и APS-4220?
  • Как настроить подключение к внешним устройствам и компьютеру в источниках питания APS-4215 и APS-4220?
  • Как настроить состояние прибора после включения или сбросить на заводские настройки в источниках питания APS-4215 и APS-4220?
  • Как использовать внутреннюю память в источниках питания APS-4215 и APS-4220?
  • Как использовать внешние запоминающие устройства в источниках питания APS-4215 и APS-4220?
  • Как создать искажение формы выходной волны Surge/Drop в источниках питания APS-4215 и APS-4220?
  • Как использовать функцию диммирования DIMMER FUNCTION в источниках питания APS-4215 и APS-4220?
  • Как установить вид отображения в источниках питания APS-4215 и APS-4220?

  • Каково назначение органов управления источника питания APS-1721LS?
    Назначение разъемов на задней панели показано на рисунке ниже.

    Задняя панель APS-1721LS


    Наверх

    Каково назначение органов управления источника питания APS-1602?

    1. Цифровой индикатор величины тока на выходе

    2. Цифровой индикатор величины напряжения на выходе

    3. Регулятор «VOLT-ADJ»: регулировка величины напряжения на выходе

    4. Кнопки UP и DOWN: регулировка величины тока на выходе

    5. Кнопка POWER включения/выключения питания прибора

    6. Выходная клемма «-»

    7. Выходная клемма «+»

    8. Клемма заземления

    9. Индикатор стабилизации тока CC

    10. Кнопка «СС/СV»: переключение режимов СС и СV

    11. Дополнительные выходные клеммы*

    12. Входной разъем кабеля питания

    13. Система охлаждения прибора

    14. Переключатель 110 В / 220 В (в некоторых комплектациях)

    15. Гнездо предохранителя

    16. Разъемы LAN и USB (только для APS-1503L/1602L/1721L)

    *Дополнительные выходные клеммы предназначены для компенсации падения напряжения на соединительных проводах при достаточном удалении нагрузки от источника. Схема подключения с использованием дополнительных выходных клемм представлена на рисунке ниже.


    Наверх

    Каково назначение органов управления у источника питания АКТАКОМ APS-1262?

    Органы управления источника питания APS-1262

    1. Цифровой индикатор величины напряжения на выходе
    2. Индикатор стабилизации напряжения
    3. Индикатор стабилизации тока
    4. Выключатель питания прибора
    5. Цифровой индикатор величины тока на выходе
    6. Выходная клемма (-)
    7. Клемма заземления
    8. Выходная клемма (+)
    9. Регулятор «CURRENT FINE»: точная регулировка ограничения тока
    10. Регулятор «CURRENT COARSE»: грубая регулировка ограничения тока
    11. Регулятор «VOLTAGE FINE»: точная регулировка напряжения на выходе
    12. Регулятор «VOLTAGE COARSE»: грубая регулировка напряжения на выходе
    13. Кнопка включения канала
    14. Светодиодный индикатор включения канала

    Наверх

    Каково назначение органов управления у источника питания АКТАКОМ АТН-1338?

    Органы управления источника питания АКТАКОМ АТН-1338

    1. Цифровой индикатор величины выходного тока.
    2. Цифровой индикатор величины выходного напряжения.
    3. Регулятор «VOLTAGE COARSE»: грубая регулировка величины выходного напряжения.
    4. Регулятор «VOLTAGE FINE»: точная регулировка величины выходного напряжения.
    5. Регулятор «CURRENT COARSE»: грубая регулировка максимальной велич ины выходного тока.
    6. Регулятор «CURRENT FINE»: точная регулировка максимальной величины выходного тока.
    7. Индикатор режима «стабилизация тока» (СС).
    8. Индикатор режима «стабилизация напряжения» (CV).
    9. Выключатель питания прибора «POWER».
    10. Выходная клемма (-) черного цвета.
    11. Клемма заземления.
    12. Выходная клемма (+) красного цвета.

    Наверх

    Каково назначение органов управления у источников питания АКТАКОМ АТН-2333, АТН-2335?

    Органы управления источников питания АКТАКОМ АТН-2333, АТН-2335

    1. Цифровой индикатор для отображения значения тока на выходе 1 канала (SLAVE – подчинённого).
    2. Цифровой индикатор для отображения значения напряжения на выходе 1 канала (SLAVE – подчинённого).
    3. Цифровой индикатор для отображения значения тока на выходе 2 канала (MASTER – главного).
    4. Цифровой индикатор для отображения значения напряжения на выходе 2 канала (MASTER – главного).
    5. Регулятор «CURRENT SLAVE»: регулировка тока на выходе 1 «SLAVE».
    6. Регулятор «VOLTAGE SLAVE»: регулировка напряжения на выходе 1 «SLAVE».
    7. Кнопка включения прибора POWER. Прибор включен, если кнопка ON нажата.
    8. Клемма «-» выхода 1 канала: подсоединение отрицательной клеммы нагрузки.
    9. Заземление выхода 1 канала.
    10. Клемма «+» выхода 1 канала: подсоединение положительной клеммы нагрузки.
    11. Клемма «-» выхода 2 канала: подсоединение отрицательной клеммы нагрузки.
    12. Заземление выхода 2 канала.
    13. Клемма «+» выхода 2 канала: подсоединение положительной клеммы нагрузки.
    14. Регулятор «CURRENT MASTER»: регулировка тока на выходе канала 2 «MASTER».
    15. Регулятор «VOLTAGE MASTER»: регулировка напряжения на выходе канала 2 «MASTER».
    16. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    17. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    18. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 1. Также загорается при параллельном соединении регулируемых выходов.
    19. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 1.
    20. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 2.
    21. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 2.

    Наверх

    Каково назначение органов управления у источника питания АКТАКОМ АТН-3335?

    Органы управления источника питания АКТАКОМ АТН-3335

    1. Цифровой индикатор для отображения значения тока на выходе 1 канала (SLAVE – подчинённого).
    2. Цифровой индикатор для отображения значения напряжения на выходе 1 канала (SLAVE – подчинённого).
    3. Цифровой индикатор для отображения значения тока на выходе 2 канала (MASTER – главного).
    4. Цифровой индикатор для отображения значения напряжения на выходе 2 канала (MASTER – главного).
    5. Регулятор «CURRENT SLAVE»: регулировка тока на выходе 1 «SLAVE».
    6. Регулятор «VOLTAGE SLAVE»: регулировка напряжения на выходе 1 «SLAVE».
    7. Кнопка включения прибора POWER. Прибор включен, если кнопка ON нажата.
    8. Клемма «-» выхода 1 канала: подсоединение отрицательной клеммы нагрузки.
    9. Заземление выхода 1 канала.
    10. Клемма «+» выхода 1 канала: подсоединение положительной клеммы нагрузки.
    11. Клемма «-» выхода 2 канала: подсоединение отрицательной клеммы нагрузки.
    12. Заземление выхода 2 канала.
    13. Клемма «+» выхода 2 канала: подсоединение положительной клеммы нагрузки.
    14. Клемма «-» выхода с нерегулируемыми значением тока и напряжения.
    15. Клемма «+» выхода с нерегулируемыми значением тока и напряжения.
    16. Регулятор «CURRENT MASTER»: регулировка тока на выходе канала 2 «MASTER».
    17. Регулятор «VOLTAGE MASTER»: регулировка напряжения на выходе канала 2 «MASTER».
    18. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    19. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    20. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 1. Также загорается при параллельном соединении регулируемых выходов.
    21. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 1.
    22. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 2.
    23. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 2.

    Наверх

    Каково назначение органов управления у источника питания АКТАКОМ АТН-3333?

    Органы управления источника питания АКТАКОМ АТН-3333

    1. Цифровой индикатор для отображения значения тока на выходе 1 канала (SLAVE – подчинённого).
    2. Цифровой индикатор для отображения значения напряжения на выходе 1 канала (SLAVE – подчинённого).
    3. Цифровой индикатор для отображения значения тока на выходе 2 канала (MASTER – главного).
    4. Цифровой индикатор для отображения значения напряжения на выходе 2 канала (MASTER – главного).
    5. Регулятор «CURRENT SLAVE»: регулировка тока на выходе 1 «SLAVE».
    6. Регулятор «VOLTAGE SLAVE»: регулировка напряжения на выходе 1 «SLAVE».
    7. Кнопка включения прибора POWER. Прибор включен, если кнопка ON нажата.
    8. Клемма «-» выхода 1 канала: подсоединение отрицательной клеммы нагрузки.
    9. Заземление выхода 1 канала.
    10. Клемма «+» выхода 1 канала: подсоединение положительной клеммы нагрузки.
    11. Клемма «-» выхода 2 канала: подсоединение отрицательной клеммы нагрузки.
    12. Заземление выхода 2 канала.
    13. Клемма «+» выхода 2 канала: подсоединение положительной клеммы нагрузки.
    14. Клемма «-» выхода с нерегулируемыми значением тока и напряжения.
    15. Клемма «+» выхода с нерегулируемыми значением тока и напряжения.
    16. Регулятор «CURRENT MASTER»: регулировка тока на выходе канала 2 «MASTER».
    17. Регулятор «VOLTAGE MASTER»: регулировка напряжения на выходе канала 2 «MASTER».
    18. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    19. Переключатель выбора режима работы двух регулируемых выходов: независимый, последовательный, параллельный.
    20. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 1. Также загорается при параллельном соединении регулируемых выходов.
    21. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 1.
    22. Светодиодный индикатор режима «стабилизация тока» (СC) на выходе канала 2.
    23. Светодиодный индикатор режима «стабилизация напряжения» (СV) на выходе канала 2.

    Наверх

    Каково назначение органов управления у источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261?

    Органы управления источников питания АКТАКОМ АТН-2231, АТН-2232, АТН-2261

    1. Дисплей
    2. Цифровой индикатор для отображения значения напряжения на подчинённом выходе
    3. Регулятор напряжения на подчиненном выходе
    4. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на подчиненном выходе
    5. Регулятор тока на подчиненном выходе
    6. Кнопка включения прибора
    7. Цифровой индикатор для отображения значения тока на подчинённом выходе
    8. Кнопка включения каналов
    9. Клемма «-» подчиненного выхода: подсоединение отрицательной клеммы нагрузки
    10. Светодиодный индикатор включения каналов
    11. Клемма «+» подчиненного выхода: подсоединение положительной клеммы нагрузки
    12. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
    13. Клемма заземления
    14. Клемма «-» главного выхода: подсоединение отрицательной клеммы нагрузки
    15. Переключатель выбора двух настраиваемых выходов: независимого, последовательного, параллельного
    16. Клемма «+» главного выхода: подсоединение положительной клеммы нагрузки
    17. Цифровой индикатор для отображения значения тока на главном выходе
    18. Регулятор тока на главном выходе
    19. Светодиодный индикатор режимов «стабилизация напряжения» (СV) и «стабилизация тока» (СC) на главном выходе
    20. Регулятор напряжения на главном выходе
    21. Цифровой индикатор для отображения значения напряжения на главном выходе

    Наверх

    Каково назначение органов управления у источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758?

    Передняя панель

    Органы управления источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758

    1. ЖКИ дисплей
    2. Клавиатура:
      Клавиши «0»… «9» и «.» для ввода значений
      Клавиша «ESC» для возврата в первоначальное меню
      Клавиша «V-set» для установки выходного напряжения
      Клавиша «I-set» для установки выходного тока
      Клавиша «Save» для записи установленных параметров в память
      Клавиша «Recall» для вызова сохраненных параметров
      Клавиша «Shift» для перехода к дополнительным функциям
      Клавиша «ON/OFF» для включения и выключения выхода
      Клавиша «▲» для перемещения по меню вверх
      Клавиша «▼» для перемещения по меню вниз
      Клавиша «Enter» для сохранения установленных параметров в память
    3. Поворотный регулятор: при вращении по часовой стрелке значение выбранного параметра увеличивается, при вращении против часовой стрелки – уменьшается
    4. Выходные разъемы (для моделей АКТАКОМ APS-7111, 7160, 7320, 7336, 7660, 7715, 7758 – винтовые клеммы «+», «–», «GND»)
    5. Клавиша «ON/OFF» включения и выключения питания

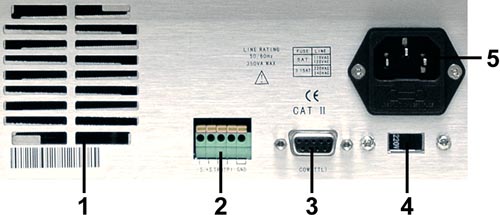

    Задняя панель

    Органы управления источников питания АКТАКОМ APS-7111, APS-7151, APS-7160, APS-7301, APS-7316, APS-7320, APS-7336, APS-7660, APS-7715, APS-7720, APS-7758

    1. Вентиляционные отверстия
    2. Входные разъемы
    3. Разъем для подключения кабеля RS-232
    4. Переключатель выходного напряжения 110/220 В
    5. Разъем для подключения кабеля питания

    Наверх

    Каково назначение органов управления у источника питания АКТАКОМ APS-5333?

    Описание органов управления источника питания АКТАКОМ APS-5333

    1. Дисплей. Отображает параметры и статус источника питания.
    2. Цифровые клавиши. Используются для ввода значений.
    3. Клавиши для увеличения или уменьшения цифровых значений при вводе и перемещения по меню.
    4. Клавиша ENTER для подтверждения введённых цифровых значений или введённых команд.
    5. Ручка настройки используется для изменения значений.
    6. Клавиши для выбора разряда на дисплее или для переключения параметров.
    7. Клавиша SYSTEM. Используется для перехода в меню настроек прибора.
    8. Клавиша TIMER. Используется для перехода в меню настроек работы по таймеру.
    9. Клавиша HELP. Используется для перехода в меню справки.
    10. Клавиши установки параметров работы канала 2. Клавиша VOLT/CV используется для установки выходного напряжения, клавиша CURR/CC используется для установки выходного тока, клавиша ON/OFF используется для включения и выключения выхода канала 2.
    11. Выходные клеммы канала 2. Положительная "+" клемма обозначена красным цветом, отрицательная клемма "-" – черным цветом, клемма заземления – зеленым цветом.
    12. Клавиша MODE. Используется для перехода в меню режимов работы.
    13. Выходные клеммы канала 1. Положительная "+" клемма обозначена красным цветом, отрицательная клемма "-" – черным цветом, клемма заземления – зеленым цветом.
    14. Выходные клеммы канала 3. Положительная "+" клемма красного цвета, отрицательная клемма "-" – черного.
    15. Клавиша POWER включает (клавиша нажата) и выключает (клавиша отжата) прибор.
    16. Клавиши установки параметров работы канала 1. Клавиша VOLT/CV используется для установки выходного напряжения, клавиша CURR/CC используется для установки выходного тока, клавиша ON/OFF используется для включения и выключения выхода канала 1.
    17. Функциональные клавиши. Клавиша RECORD используется для записи параметров выходного сигнала в файл .txt и сохранении на USB-носителе, клавиша RECALL используется для вызова ранее сохраненных данных, клавиша SAVE используется для сохранения установленных параметров, клавиша SET используется для входа и выхода в меню настройки интерфейса.

    Наверх

    Каково назначение органов управления и элементов на передней и задней панелях источника питания APS-4215 и APS-4220?

    Элементы передней панели

    1. USB-host интерфейс
      Сохранение и чтение данных
    2. POWER
      Клавиша включения
    3. Название модели
    4. Функциональные клавиши
      Активные клавиши экранных кнопок
    5. DISP
      Включение экрана и меню измерений
    6. SETUP
      Включение экрана и меню настроек измерений
    7. SYSTEM
      Включение экрана и меню системных установок
    8. V-SET
      Установка значения выходного напряжения
    9. I-SET
      Установка значения выходного тока
    10. F-SET
      Установка значения частоты
    11. ESC
      Отмена ввода или действия
    12. ON/OFF
      Включение/выключение нагрузки
    13. Power Output Socket
      Розетка подключения нагрузки
    14. ENTER
      Клавиша ввода значения или команды
    15. LOCK
      Клавиша блокировки клавиатуры и клавиш
    16. TRIG
      Клавиша ручного запуска
    17. Number pad and delete button
      Цифровая клавиатура и клавиша удаления знака
    18. Поворотный переключатель Knob
      Установка значения или перемещение курсора
    19. Навигационные клавиши и ОК
      Передвижение маркера по полю экрана
    20. ЖК дисплей

    Элементы задней панели

    1. Выход SYNC синхросигнала 10 В, когда функция включена в настройках
    2. Клеммы подключения питания и выходные терминалы
    3. Выходной сигнал PASS, FAIL или PROCESSING для внешних устройств (SIGNAL OUT)
    4. Подключение интерфейса удаленного доступа (REMOTE)
    5. USB-интерфейс для подключения к компьютеру (DEVICE)
    6. Табличка с указанием модели и серийного номера прибора
    7. Интерфейс RS-232 для подключения к компьютеру (RS-232C)

    Наверх

    Для чего используется светодиод в этой модели источника питания?

    Cветодиод является индикатором состояния интерфейса, через который источник питания взаимодействует с ПК. У него есть следующие состояния:

    • Постоянный зеленый - прибор подключен к ПК через интерфейс LAN, передачи данных нет;
    • Мигающий зеленый - прибор подключен к ПК через интерфейс LAN, происходит передача данных;
    • Постоянный красный - прибор подключен к ПК через интерфейс USB, передачи данных нет;
    • Мигающий красный - прибор подключен к ПК через интерфейс USB, происходит передача данных.

    Наверх

    Хотим использовать высоковольтный источник APS-1911 в схеме переключения. Какова скорость нарастания напряжения на выходе прибора?

    В высоковольтных источниках APS-1911 и APS-1915 скорость (время) нарастания напряжения, как и в большинстве аналогичных источников, не специфицируется.

    В случае, если время нарастания напряжение играет существенную роль, рекомендуем прецизионные высоковольтные источники Keithley серии 2990E-5 и 2990- 10, которые имеют нормированное время нарастания и спада выходного напряжения:


    2290E-5
    2290-10
    Максимальное выходное напряжение, кВ
    5
    10
    Максимальный выходной ток, мА (без фильтра)
    5
    1
    Точность установки напряжения
    ±(0.01% + 2.5В). ±0.06% от полной шкалы
    Разрешение установки, В
    1
    1
    Скорость нарастания выходного напряжения (без фильтра)( с полной нагрузкой)
    1,5 сек
    <6 сек
    Скорость спада напряжения (разряда) ( с полной нагрузкой)
    1 сек
    1 сек
    Скорость спада напряжения (разряда) ( без нагрузки) 12 сек (без фильтра)
    <6 сек

    Источники Keithley 2290E-5 и2290-10 включены в Госреетср СИ 61902-15

    Наверх

    Какое назначение имеет двухцветный двухжильный кабель, имеющий с одной стороны клемму под винт?

    Этот кабель предназначен для реализации части четырехпроводной схемы подключения, при этом обрезанная часть кабеля может быть припаяна пользователем самостоятельно, вставлена под винт, в гнезда или удлинена, в зависимости от расстояния между данным источником питания и реальной нагрузкой. Кабель выполнен в виде части витой пары для демонстрации принципа правильного исполнения обратной связи для уменьшения помех и обеспечения лучшей стабильности выходного напряжения / тока в нагрузке. Кабель не нужно использовать при применении двухпроводной схемы (наиболее часто используемой) подключения источника питания к нагрузке. Кабель не обязательно использовать при работе на малых расстояниях и/или небольших токах.


    Наверх

    Как использовать возможность внешней синхронизации?

    Программное обеспечение AKTAKOM Power Manager Light позволяет использовать возможности входа синхронизации для оснащённых им моделей приборов.

    Программное обеспечение AKTAKOM Power Manager Light

    Режимы синхронизации:

    • Фронт. Выходы прибора переключают своё состояние при обнаружении перехода из нижнего состояния линии синхронизации в верхнее.
    • Спад. Выходы прибора переключают своё состояние при обнаружении перехода из верхнего состояния линии синхронизации в нижнее.
    • Любой. Выходы прибора переключают своё состояние при обнаружении любого перехода на линии синхронизации - из нижнего в верхнее или из верхнего в нижнее.
    • Установка. Выходы прибора включаются, если линия синхронизации находится в верхнем состоянии, и выключаются, если линия синхронизации находится в нижнем состоянии.
    • Инверсия. Выходы прибора выключаются, если линия синхронизации находится в верхнем состоянии, и включаются, если линия синхронизации находится в нижнем состоянии.

    Повтор синхронизации:

    • Многократный режим. После отработки обнаруженного события синхронизации система запуска возвращается в состояние ожидания запуска.
    • Однократный режим. После отработки обнаруженного события синхронизации система запуска останавливается. Для перевода её в состояние ожидания запуска требуется нажать кнопку перезапуска.

    Индикатор состояния синхронизации:

    • Серый цвет. Система синхронизации выключена.
    • Жёлтый цвет. Система синхронизации находится в состоянии ожидания события запуска.
    • Зелёный цвет. Система синхронизации обнаружила событие запуска и подала команду запуска.
    • Красный цвет. Система синхронизации остановлена и требует команды пользователя для обработки следующего события запуска.

    Наверх

    Каково назначение органов управления у источников питания АКТАКОМ APS-3020, APS-3030?

    Органы управления источников питания АКТАКОМ APS-3020, APS-3030Органы управления источников питания АКТАКОМ APS-3020, APS-3030

    1. Выключатель питания.
    2. Положительный «+» разъем для подключения нагрузки при выходных токах менее 5А.
    3. Отрицательный «–» разъем для подключения нагрузки при выходных токах менее 5А.
    4. Регулятор «VOLTAGE»: используется для настройки величины выходного напряжения.
    5. Регулятор «CURRENT»: используется для настройки величины тока в режиме стабилизации тока.
    6. Цифровой индикатор величины выходного и установленного напряжения.
    7. Цифровой индикатор величины выходного и установленного тока.
    8. Индикатор «CV»: светится, если источник питания работает в режиме стабилизации напряжения.
    9. Индикатор «CC»: светится, если источник питания работает в режиме стабилизации тока.
    10. Выходные клеммы «+» и «–» для подключения нагрузки при выходных токах более 5 А.
    11. Вентилятор охлаждения.
    12. Разъем для подключения кабеля питания с предохранителем.
    13. Клемма для заземления.

    Наверх

    Как настроить подключение к ПК на APS-7205?
    Для настройки подключения источника питания APS-7205 к ПК необходимо на панели управления прибора нажать кнопку "SHIFT" и затем кнопку " COMM". Прибор перейдет в режим настройки интерфейса связи с ПК. Необходимо задать следующие параметры:
    • ADRES: 000
    • BAUD: 9600
    • DATA: 8
    Подтвердить настройки кнопкой "enter". После этого можно запускать ПО, например APM lt для управления прибором.

    Наверх

    Как организована токовая защита источников питания Актаком. Триггерная или режим стабилизации тока?

    В источниках питания Актаком используется 2 вида защиты.

    В более простых бюджетных источниках используется защита включением режима «стабилизация тока» (СС). При уменьшении сопротивления нагрузки (или коротком замыкании) источник уменьшает напряжение на выходных клеммах до минимального уровня и остается таким, пока на клеммах не возникнет сопротивление нагрузки. При появлении сопротивления, напряжение (и ток) начнут пропорционально расти до установленного значения.

    В более сложных источниках, помимо режима стабилизации тока есть режим защиты от превышения тока –«OCP» (Over Current Protection). Этот режим включается независимо от режима «стабилизации тока» и позволяет выставить любое предельное значение тока, при котором источник отключит напряжение на   выходных клеммах. После срабатывания защиты источник будет находится с отключенными клеммами до тех пор, пока не будут нажаты определенные кнопки на панели управления прибором, независимо от состояния нагрузки.

    В многоканальных источниках встречаются варианты защиты OCP как на отдельные каналы, так и на суммарную выходной ток источника.

    Таким образом, можно считать, что в приборах без режима «OCP» реализована схема защиты «стабилизацией тока», а в приборах с «OCP» защита по току работает в режиме триггера.

    Однако, надо помнить, что в обоих случаях при срабатывании защиты выходные клеммы (и нагрузка) гальванически не отвязаны от источника питания.


    Наверх

    Как выбрать режим работы источника питания APS-5333?

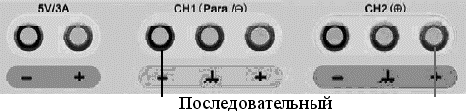

    Источник питания АКТАКОМ APS-5333 имеет четыре режима работы выходов: независимый, параллельный, последовательный и плюс-минус. Для переключения между режимами работы нажмите клавишу MODE. Выбранный режим отображается на дисплее прибора.

    Значки статуса

    - Прибор подключен к ПК - Режим последовательных выходов
    - Запись выходного сигнала - Режим плюс-минус
    - Обнаружено USB- устройство - звук включен
    - Режим независимых выходов - звук выключен
    - Режим параллельных выходов - включен режим работы по таймеру

    Значки статусов и диапазоны выходных величин для режимов работы прибора

    Режимы работы Независимый Параллельный Последовательный Плюс-минус
    Значок статуса
    Диапазон выходных напряжений 0…30 В 0…30 В 0…60 В 0…±30 В
    Диапазон выходных токов 0…3 А 0…6 А 0…3 А 0…3 А

    Выход канала 3 имеет фиксированное напряжение 5 В и ток до 3 А на выходе. Канал 3 включен постоянно, пока прибор работает.


    Наверх

    Как подключиться к APS-7306L и APS-7306LS по сети?

    Перед работой с прибором в компьютерных сетях необходимо настроить сетевые параметры прибора. Сетевые параметры прибора устанавливаются/изменяются при помощи программы ANC.

    Рис. 1. Главное окно программы ANC

    После настройки сетевых параметров прибора, необходимо установить соответствующие настройки прибора в программе APM. Прибор, для которого устанавливаются сетевые параметры, выбирается на вкладке “Техника” в окне “Настройки” в списке “Модель прибора”.


    Рис.2. Вкладка “Настройки” программы APM.

    Далее необходимо перейти на вкладку “Сокеты” и ввести сетевые параметры прибора, к которому подключаемся. После того, как параметры введены необходимо нажать кнопку


    Рис. 3. Вкладка “Сокеты” программы APM. Ввод параметров.

    Рис. 4. Вкладка “Сокеты” программы APM. Добавление сокета

    Затем необходимо снова зайти на вкладку “Техника” и нажать кнопку с изображением локатора, для поиска приборов сетевые параметры, которых были введены. Для подключения к найденному прибору достаточно выбрать его из списка и нажать кнопку


    Внимание! Если в списке “Модель прибора” на вкладке “Техника” в окне “Настройки” был выбран другой источник питания сетевые параметры необходимо установить заново, а именно: перейти на вкладку сокеты выбрать или ввести заново сетевые параметры и нажать кнопку


    Наверх

    Какой максимальный ток потребляет от сети источник питания APS-3610 при максимальной нагрузке?
    Лабораторный источник питания постоянного тока АКТАКОМ APS-3610 при максимальной нагрузке 60 В и 10 А (600 Вт постоянного тока) потребляет от сети 220 В ток 5,2 А, т.е. 1144 ВА.

    Наверх

    Как работает функция сохранения данных у источников питания АКТАКОМ?

    Вы можете сохранить в памяти источника питания АКТАКОМ до 50 различных установок (регистры от 0 до 49) выходных значений тока и напряжения. Каждая установка позволяет сохранить следующие выходные значения источника питания: постоянные значения напряжения и силы тока, максимальное напряжения установки и шаг значения напряжения.

    Для записи в память выходных величин:

    1. Нажмите клавиши «Shift» и «Menu», в меню System Set установите максимальное значение напряжения и шаг напряжения, нажмите клавишу «Enter».
    2. Затем введите нужные Вам выходные значения силы тока и напряжения.
    3. Нажмите клавишу «Save» и с помощью цифровых клавиш введите номер регистра от 0 до 49, где будет храниться информация об установленных значениях.
    4. Нажмите клавишу «Enter».для записи установкленных значений в память прибора.
    5. Для вызова установленных значений из памяти прибора нажмите клавишу «Recall» и с помощью цифровых клавиш выберите нужный Вам регистр из памяти.
    6. Нажмите «Enter». Установленные значения активируются, и Вы увидите их на дисплее.

    Наверх

    Как установить величину выходного тока («I-set») при работе с источником питания АКТАКОМ?

    Источник питания АКТАКОМ может быть запрограммирован либо на выдачу постоянного значения тока, либо на ограничение его максимального значения.

    Значение выходного тока можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

    Для выхода из предыдущего режима нажмите клавишу «ESC»

    1. Нажмите клавишу «I-set».
    2. Введите новое значение постоянного тока или максимальное значение, используйте клавиатуру, кнопки «▲» или «▼» или поворотный регулятор, как описано в примере в разделе 4.2. Для подтверждения нового значения нажмите клавишу «Enter».
    3. Если введенное значение превышает максимальное значение, то произойдет возврат к п. 1.

    Для выхода из режима «I-set» нажмите клавишу «ESC».

    Пример: если прибор должен выдавать напряжение 24 В на нагрузку 48 Ом, ток нагрузки будет равен 0,5А (V/R = 0,5 A). В режиме «I-set» должно быть введено значение 0,5 А.

    Если в данном случае значение тока превысит 0,5 А, на дисплее будет мигать отображается значок СС, и ток нагрузки больше увеличиваться не будет. Прибор переходит в режим стабилизации тока.


    Наверх

    Как установить величину выходного напряжения («V-set») при работе с источником питания АКТАКОМ?

    Выходное напряжение можно установить либо с использованием цифровой клавиатуры, либо с использованием кнопок «▲» или «▼» или поворотного регулятора.

    1. На дисплее прибора будет отображено предыдущее установленное значение напряжения, например, «24.00 V 0.00 А».
    2. Нажмите клавишу «V-set».
    3. Введите новое значение напряжения, используя клавиатуру, кнопки «▲» или «▼» или поворотный регулятор. Для подтверждения нового значения нажмите клавишу «Enter».
    4. Если введенное значение напряжения не принято, будет восстановлено предыдущее установленное значение напряжения.

    Пример. Установка выходного напряжения 24,3 В.

    1. Нажмите клавишу «V-set».
    2. Для ввода нового значения напряжения:

    – при использовании клавиатуры: нажмите клавиши «2», «4», «.» и «3»;
    – при использовании поворотного регулятора:
    – вращая регулятор, измените значение в текущем разряде (сначала курсор устанавливается на младший разряд);
    – для перемещения курсора от одного разряда к другому нажмите на поворотный регулятор;
    – вращая регулятор, измените значение в других разрядах.
    – при использовании кнопок «▲» или «▼»:
    – для изменения шага напряжения нажмите клавиши «Shift» и «Menu», в меню System Set установите шаг напряжения, нажмите клавишу «Enter»;
    – нажатие кнопок «▲» или «▼» будет изменять значение напряжения в соответствии с шагом, заданным в меню System Set.
    Для ввода установленного значения нажмите клавишу «Enter».


    Наверх

    Каким образом осуществляется программирование источника питания APS-3xxxL через LAN?
    Вместо текстового формата SCPI, используются более эффективные битовые команды. Инструменты для работы с прибором через LabVIEW имеются, но они не основаны на SCPI и только частично совпадают с VISA.

    Наверх

    Поддерживается ли USB TMC при программировании APS-3xxxL через USB?
    В этих приборах не используется USB TMC. Стандартный USB-драйвер входит в комплект ПО.

    Наверх

    Возможно ли последовательное объединение двух источников питания APS-3xxxL для организации двухполярного питания?
    Физически последовательно соединить два источника питания возможно. В штатной программе объединение нескольких источников питания не предусмотрено, но возможно создание собственного ПО клиента с управлением несколькими источниками с помощью предоставляемого SDK.

    Наверх

    Какая максимальная выходная мощность источника питания АТН-1351?
    Максимальная выходная мощность источника питания Актаком АТН-1351 составляет 120 Вт.

    Наверх

    Каково назначение органов управления у источников питания АКТАКОМ APS-3320L?
    Назначение органов управления источников питания APS-3320L представлено ниже:

    Органы управления источников питания APS-3320L


    Наверх

    Как осуществляется работа в режиме стабилизации напряжения?
    1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
    2. Регулятор напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.
    3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки.
    4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
    5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
    6. Перед выключением прибора отсоедините нагрузку.

    Наверх

    Как осуществляется работа в режиме стабилизации тока?
    1. Если индикатор «OUTPUT» горит красным, нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть, а на индикаторе тока появятся значения установленного тока.
    2. При помощи регулятора «VOLTAGE» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).
    3. При помощи регулятора «CURRENT» установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет.
    4. Подключите к прибору нагрузку и нажмите кнопку LOAD, индикатор «OUTPUT» должен загореться красным.
    5. Перед отключением нагрузки нажмите кнопку LOAD, индикатор «OUTPUT» должен погаснуть.
    6. Перед выключением прибора отсоедините нагрузку.

    Наверх

    Что показывает индикатор на передней панели источника питания?

    На передней панели располагается индикатор подключения, который показывает состояние (статус) дистанционного управления прибора:

    • в режиме ручного управления – индикатор не горит
    • включен USB кабель (работа по USB) – горит красный цвет индикатора
    • включен LAN кабель (USB кабель вынут) – горит зеленый цвет индикатора
    • в программе установлен режим «подключен» (прибор работает в режиме дистанционного управления, ручное управление отключено) – индикатор мигает зеленым или красным цветом.

    Наверх

    Для чего используется программное обеспечение Актаком Power Manager?

    Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источниками питания АКТАКОМ, указанными в списке совместимого оборудования.

    Программное обеспечение APM предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы АРМ, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в АРМ позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

    При помощи данного программного обеспечения, пользователь может управлять выходным напряжением и током как источников питания, оборудованных контрольными АЦП, так и без АЦП. При этом на источниках питания, в которых есть АЦП, значения измеряются аппаратно на выходе прибора, а для источников питания без АЦП параметры определяются по заданному значению. Возможна работа с программой в режиме эмуляции работы аппаратуры.

    Для загрузки программного обеспечения АКТАКОМ, а также за технической поддержкой программного обеспечения АКТАКОМ обращайтесь на сайт www.aktakom.ru.

    По данной ссылке Вы можете просмотреть видеоролик - инструкцию по установке ПО.


    Наверх

    Как правильно подключить источники питания Rigol DP811 и DP811A через терминалы на задней панели?
    Источники питания Rigol DP811 и DP811A имеют возможность четырех проводного подключения нагрузки для компенсации падения напряжения на проводах, которые имеют большую длину.
    Для этого на передней и задней панели источниках питания имеются соответствующие терминалы. Как правильно подключить нагрузку к терминалам на задней панели подскажет приведенная ниже иллюстрация



    Наверх

    Как подключиться к источнику питания APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL по web-интерфейсу?
    Возможность дистанционного управления источником питания серии APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL по web-интерфейсу отсутствует. Для дистанционного управления источником питания серии APS-31xxL / 33xxL / 36xxL / 71ххL / 72ххL применяется программное обеспечение из комплекта поставки прибора.

    Наверх

    Можно ли заземлять одну из клемм "+" или "–" в источниках питания APS-1911 и APS-1915?
    Соединять клеммы "+" или "-" с клеммой "земля" не следует!

    Наверх

    Какая максимальная выходная мощность импульсных источников питания APS-3030 и APS-3020?
    Максимальная выходная мощность источника питания APS-3030 составляет 900 Вт, а APS-3020 - 600 Вт. Т.е. на выходе источника питания APS-3030 можно получить постоянное стабилизированное напряжение 30 В при токе 30 А (30 В при 20 А для APS-3020).

    Наверх

    Как использовать источник питания в режиме стабилизации тока?

    Регулятор тока «CURRENT» поверните против часовой стрелки до упора, после чего включите питание.

    Регуляторы напряжения «VOLTAGE» отрегулируйте так, чтобы на выходе источника питания получить максимально допустимое напряжение на нагрузке (предельное значение напряжения). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения напряжения, блок питания автоматически перейдет в режим стабилизации напряжения с выдачей на выходных гнездах предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально падать.

    При нажатой кнопке установки режима стабилизации тока «CC SET» с помощью регулятора «CURRENT» отрегулируйте ток таким образом, чтобы получить требуемое значение тока на выходе.

    Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).


    Наверх

    Как использовать источник питания в режиме стабилизации напряжения?

    Включите питание блока и отрегулируйте регуляторы напряжения «VOLTAGE» таким образом, чтобы на выходе блока получить требуемое значение напряжения (к выходным гнездам при этом ничего не должно быть подключено). Индикатор режима стабилизации напряжения CV при этом должен светиться.

    Нажав кнопку установки режима стабилизации тока «CC SET», при помощи регулятора силы тока «CURRENT» установите на выходе максимально допустимое значение тока (предельное значение тока). Если в эксплуатационном режиме изменение величины нагрузки вызовет превышение указанного предельного значения тока, блок питания автоматически перейдет в режим стабилизации тока, и выходное напряжение будет пропорционально падать.

    Для подачи заданного значения напряжения и тока на выходные гнезда нажмите кнопку «OUTPUT» (или «DC OUT»).


    Наверх

    Как подготовить источник питания к работе?
    1. Для устранения влияния переходных процессов на подключенную к источнику питания нагрузку при включении и выключении источника питания кнопкой «POWER», кнопка «OUTPUT» (или «DC OUT») должна обязательно находиться в положении «выкл.», т.е. отжата.
    2. Включите прибор нажатием кнопки «POWER». При этом должны засветиться индикаторы прибора.
    3. При нажатой кнопке установки режима стабилизации тока «CC SET» поверните регулятор «CURRENT» по часовой стрелке и установите требуемое значение силы тока.
    4. Регуляторами напряжения «VOLTAGE» установите требуемую величину напряжения.
    5. При нажатой кнопке «OUTPUT» (или «DC OUT») (положение «вкл.»), выходная цепь включена, а индикаторы напряжения и тока показывают текущие выходные значения. При отжатой кнопке «OUTPUT» (или «DC OUT») (положение «выкл.») выходная цепь отключена, а индикатор напряжения отображает установленное значение.

    Наверх

    Когда должен включаться вентилятор охлаждения в источнике питания АКТАКОМ APS-3610? Он должен работать постоянно или включаться только при перегреве?
    В источнике питания АКТАКОМ APS-3610 реализована схема "интеллектуального" управления вентилятором. При включении источника питания APS-3610 вентилятор охлаждения не включается, как это обычно принято в подобных устройствах. Для управления работой вентилятора на внутреннем радиаторе установлен термодатчик, при нагреве которого включается вентилятор для охлаждения. При снижении температуры вентилятор отключается. Например, под нагрузкой 4,5 А, 40 В вентилятор включается через 5 минут, отключается через 2 минуты.

    Наверх

    Как осуществляется работа в режиме вольтметра источника питания АКТАКОМ APS-7151?

    Прибор обеспечивает измерение напряжения по схеме, как показано на рисунке. Разрешение 5 ½ разрядов.


    Наверх

    Как осуществляется работа в режиме миллиомметра источника питания АКТАКОМ APS-7151?

    Прибор обеспечивает измерение сопротивления по четырехпроводной схеме, как показано на рисунке.

    Это позволяет измерять малые сопротивления (до 10 Ом) с высокой точностью.

    Имеется три диапазона измерения 0.1W, 1W, 10W.

    1. Нажмите клавишу «Shift» и «V/mΩ» (на дисплее ----,----м. Ω, Range:0.1W), чтобы измерить сопротивление.
    2. Нажмите клавишу «Shift» и 0.1W или 1W или 10W, чтобы установить различный диапазон измерения.

    Наверх

    Как активировать функцию удаленного измерения у источника питания АКТАКОМ APS-7151?

    Чтобы гарантировать точность измерения, входные разъемы для удаленного подключения установлены на задней панели. Пользователи могут измерить напряжение непосредственно на нагрузке при использовании этих разъемов.

    Для использования этой функции необходимо установить режим удаленного измерения.

    -S и +S – удаленные разъемы измерения; TRQ и TRI – разъемы триггера (пороговый уровень напряжения 5 В), GND – разъем заземления.


    Наверх

    Каким образом осуществляется дистанционное управление источниками питания АКТАКОМ АТН-7333/7335/7338?

    Работа в режиме дистанционного управления полностью аналогична работе в автономном режиме, но управление осуществляется дистанционно с компьютера по интерфейсу USB 1.1 или LAN с помощью программного обеспечения из комплекта поставки источников питания, установленного на компьютере.

    При работе в режиме дистанционного управления регуляторы установки выходного напряжения и тока на передней панели прибора не действуют!

    Программное обеспечение позволяет переключать источник питания из автономного режима в режим дистанционного управления и обратно, задавать выходное напряжение и ток, регулировать их грубо и точно, работать в режимах изменяющегося и фиксированного выходного напряжения. Индикаторы на панели прибора отображают текущее выходное напряжение и ток, а также режим работы источника питания (стабилизация по току или напряжению).

    ВНИМАНИЕ! При отключении USB или LAN-кабеля от компьютера или источника питания при работе в режиме дистанционного управления выходные напряжение и ток примут значения, установленные ручными регуляторами источника.


    Наверх

    Каков порядок работы с источниками питания АКТАКОМ APS-1911 и APS-1915?
    Выполните следующие действия:
    1. Нажмите кнопку включения прибора «POWER». При этом загорится индикатор включения питания
    2. Соблюдая полярность, подключите к входам прибора нагрузку, как показано на рисунке ниже

    3. Установите при помощи регулятора установите величину напряжение на выходе источника питания

    Наверх

    Какие органы управления используются в источниках питания АКТАКОМ APS-1911 и APS-1915?

    Органы управления источников питания APS-1911 и APS-1915

    1. Стрелочный индикатор выходного напряжения постоянного тока
    2. Выходная клемма (-) терминала постоянного тока: обозначена синим цветом
    3. Выходная клемма (+) терминала постоянного тока: обозначена красным цветом
    4. Клемма заземления
    5. Выходные клеммы терминала переменного тока
    6. Регулятор настройки величины выходного напряжения
    7. Индикатор включения питания
    8. Выключатель питания

    Наверх

    Имеется ли в источниках питания АКТАКОМ АТН-4233 и АТН-4235 на 3 и 4 каналах установка тока ограничения, или ручки «CURRENT» относятся только к каналам 1 и 2?
    В лабораторных источниках питания Актаком АТН-4233 и АТН-4235 имеется 4 выходных канала.

    CH1 и CH2 - полностью регулируемые. Т.е. в них возможно установка выходных значений напряжения и тока, а также возможны взаимные соединения между каналами с управлением в трекинг-режиме: последовательное - для увеличения выходного напряжения и параллельное - для увеличения максимального значения выходного тока. При этом индикаторы ограничения тока CC и стабилизации напряжения CV также относятся к данным каналам.

    СН3 и СН4 - ограниченно регулируемые каналы. Для них возможно только установка значения выходного напряжения в ограниченном диапазоне. Для канала CH3 диапазон регулировки составляет 3...6,5 В, а для канала CH4 - 8...15 В. При этом значение тока устанавливать нельзя. Максимальное значение тока для канала CH3 - 3 А, для канала CH4 - 1 А. В случае перегрузки по одному из каналов загорится соответствующий светодиодный индикатор, который находится около ручки регулировки напряжения канала CH3 или CH4.

    Наверх

    Почему показания выходного напряжения при начальном значении 120 В и установке "0" снижаются очень медленно?
    При отсутствии нагрузки снижение выходного напряжения происходит медленно, по мере разряда конденсатора выходной цепи внутри источника питания. При наличии подключенной нагрузки снижение выходного напряжения происходит быстрее в зависимости от сопротивления нагрузки. Не рекомендуется для ускорения разряда выходного конденсатора использовать маломощные резисторы, подключаемые к выходным клеммам источника питания. Это может привести к разрушению маломощных резисторов.

    Наверх

    Почему при ручной установке тока ограничения кнопки Up/Down меняют значения только второго разряда индикатора, при этом третий остается неизменным?
    Точность ручной установки ограничения тока (кнопки Up/Down) составляет 0,01 А, что соответствует второму разряду индикатора. При этом измерение выходного тока при подключенной нагрузке осуществляется с точностью до 0,001 А (но с учетом возможной погрешности измерения), что соответствует значению третьего (крайнего правого) разряда индикатора. В программном обеспечении Aktakom Power Manager (АРМ) можно задавать точность ограничения выходного тока, используя все три разряда индикатора (с точностью до 0,001 А).

    Наверх

    Есть ли в источниках питания Актаком APS-3103/3310/3320/3605/3610 защита от короткого замыкания?
    Да, есть.
    Практически все современные источники питания имеют два режима работы: режим стабилизации напряжения и режим стабилизации тока. При коротком замыкании источник питания автоматически переходит из режима стабилизации выходного напряжения в режим стабилизации выходного тока, и выходное напряжение пропорционально уменьшается. При этом ток в подключенной к источнику питания нагрузке будет ограничен значением, установленным поворотным шлицем под отвертку для регулировки величины выходного тока, расположенным на передней панели источника питания. Для лучшей защиты рекомендуется выставлять малое значение тока. В случае короткого замыкания ток в подключенной нагрузке будет ограничен установленным на источнике питания значением.

    Наверх

    Возможно ли создание необходимого мне программного обеспечения для источника питания APS-7313/7315/7612 с помощью базового комплекта средств разработки ПО APS-7313_SDK_Base?

    Создание необходимого Вам ПО возможно с помощью APS-7313_SDK_Base, однако обращаем Ваше внимание на то, что данная версия является условно-бесплатной и не предусматривает примеров применения или какой-либо технической поддержки.

    При необходимости наличия примеров программирования или небольшой технической поддержки (по e-mail) следует воспользоваться платной полной версией SDK, но для источника питания APS-7313/7315/7612 её не существует. Полная версия SDK доступна для следующих моделей: АТН-7333, АТН-7335, АТН-7338, АТН-1533, АТН-1535, APS-7203L, APS-7205L, APS-7303L, APS-7305L, APS-3310L, APS-3320L, APS-3605L, APS-3610L, APS-7313L, APS-7315L, APS-7612L, APS-1503L, APS-1602L, APS-1721L.


    Наверх

    Возможно ли с помощью программного обеспечения, предназначенного для дистанционного управления источником питания APS-7313 / 7315 / 7612 / 7203 / 7205, осуществлять мониторинг напряжения и тока с определенным периодом?

    Для дистанционного управления источником питания АКТАКОМ APS-7313 / 7315 / 7612 / 7203 / 7205 предназначено программное обеспечение AKTAKOM Power Manager Light (APM Light). Оно позволяет задавать напряжение и ток стабилизации, а также отображает значения на выходах прибора, однако для полноценного мониторинга напряжения и тока с определенным периодом данное ПО не подходит.

    Для подобных целей существует более функциональная версия программы – AKTAKOM Power Manager (APM), но она не совместима с APS-7313 / 7315 / 7612 / 7203 / 7205. Программное обеспечение AKTAKOM Power Manager (APM) предназначено для обеспечения дистанционного управления источником питания одной из следующих моделей: АТН-7333, АТН-7335, АТН-7338, АТН-1533, АТН-1535, APS-7203L, APS-7205L, APS-7303L, APS-7305L, APS-3310L, APS-3320L, APS-3605L, APS-3610L, APS-7313L, APS-7315L, APS-7612L, APS-1503L, APS-1602L, APS-1721L. Данное программное обеспечение входит в комплект поставки всех вышеперечисленных приборов и предлагает широкие возможности по управлению выходным напряжением и током стабилизации как в произвольном (ручном), так и в функциональном режиме.


    Наверх

    Можно ли использовать предлагаемые Вами источники питания для зарядки аккумуляторных батарей?
    Предлагаемые нами источники питания нельзя использовать для зарядки аккумуляторных батарей, так как это может привезти к выходу батареи из строя (перезарядке, закипанию электролита, образованию избыточного давления внутренних газов с последующим взрывом батареи). Заряжать аккумуляторные батареи можно только источниками тока, контролирующими напряжение на батарее и регулирующими в соответствии с этим напряжением ток зарядки. При достижении заданного напряжения на батарее такой источник прекращает зарядку. Называется такой источник зарядным устройством.

    Наверх

    Включается индикатор ОСР (защита от перегрузки по току) после нажатия ON/OFF, и происходит немедленное выключение источника питания
    Установленное значение защиты по току слишком мало. Необходимо нажать кнопку ON/OFF и затем установить необходимое значение включения ОСР.

    Наверх

    Выходное напряжение медленно нарастает после включения
    Установленное значение тока слишком мало

    Наверх

    При нажатии кнопки ON/OFF на выходных терминалах нет напряжения
    Значение тока равно нулю

    Наверх

    При включении питания не работают кнопки на панели прибора
    Панель заблокирована. Нажмите и подержите пару секунд кнопку [LOCK/UNLOCK], панель будет разблокирована

    Наверх

    Где можно найти программное обеспечение или CD, которые идут в комплекте с прибором?

    Некоторые приборы АКТАКОМ продаются без диска с программным обеспечением или последней обновлённой версии драйверов.

    Для загрузки программного обеспечения перейдите на сайт www.aktakom.ru в раздел «Техническая поддержка» -> «Загружаемые файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Регистрация» и укажите все необходимые данные.

    Затем выберите из списка Ваш прибор АКТАКОМ и введите его серийный номер. ВНИМАНИЕ! Серийный номер необходимо вводить в точности, как он указан на приборе, со всеми буквами, цифрами и другими знаками. Далее потребуется зарегистрировать Ваш продукт АКТАКОМ, если Вы не сделали этого ранее, и принять условия Лицензионного Договора, после чего Вам будут предоставлены ссылки для загрузки программного обеспечения.


    Наверх

    Как управлять источником питания с планшета или смартфона?

    Управление прибором с планшетного компьютера или с любого другого мобильного устройства, оснащенного веб-обозревателем (браузером), базируется на использовании протокола передачи гипертекста HTTP (Hyper Text Transfer Protocol) – протокола пересылки Web-страниц между двумя или более устройствами в сети Интернет. Средства обеспечения взаимодействия пользователя с прибором (программные и аппаратные) по протоколу НТТР через браузер образуют Web-интерфейс. Организация Web-интерфейса является начальным этапом решения задачи дистанционного управления прибором с планшета или мобильного устройства: прибор должен быть подключен по локальной сети LAN к устройству (компьютеру, маршрутизатору), имеющему доступ к той сети, к которой может быть подключено устройство управления (планшет, мобильное устройство).
    Одним из вариантов организации Web-интерфейса является соединение прибора по LAN с маршрутизатором Wi-Fi, который образует небольшую локальную сеть в пределах дальности связи устройств по Wi-Fi с IP-адресами, например, из диапазона 192.168.0.х. При этом, предварительно в прибор через USB соединение с компьютером из программы AKTAKOM Power Manager необходимо прописать IP-адрес, назначенный прибору в данной сети, например 192.168.0.2.


    Далее, необходимо по Wi-Fi подключиться к организованной маршрутизатором сети, с именем, например Pribor (если сеть Pribor защищена паролем, то необходимо в ходе подключения к сети этот пароль ввести).

    Обеспечив связь с сетью Pribor, на планшете или мобильном устройстве нужно запустить браузер и в адресной строке ввести IP-адрес, назначенный прибору, в нашем случае 192.168.0.2. Прибор выйдет на связь и откроется ее Web-страница AKTAKOM WebAPM, в верхней части которой через некоторое время должно появится название прибора, его серийный номер и сообщение ОК.


    С помощью элементов управления интерфейса AKTAKOM WebAPM можно задавать выходные параметры источника питания, включать/выключать его выход и контролировать по индикаторам параметры тока и напряжения, измеренные на нагрузке, подключенной к выходу прибора.


    Наверх

    Как увидеть МАС-адрес прибора с сетевым управлением?
    Как и для любого другого сетевого устройства, MAC-адрес (Media Access Control, физический адрес устройства в сети) может быть определён стандартными средствами операционной системы, такими как getmac, nbtstat, ping и arp.
    Но для прибора, подключённого по сети к программе APM, есть способ проще. Откройте окно «О программе…» (в меню Справка) и прочитайте MAC-адрес прибора в строке «HW MAC».

    Наверх

    Как подключить источник питания к программе?
    Источник питания может быть подключён к программе двумя способами: по интерфейсу USB или по сетевому интерфейсу LAN (протокол TCP/IP).

    Первое подключение к Вашему ПК нужно выполнять по USB интерфейсу. Это позволит установить сетевые параметры Вашей локальной сети для соединения с источником питания.

    Для автоматического поиска и подключения устройства рекомендуется после установки Aktakom Power Manager на Ваш компьютер не запускать программу, а вначале подключить USB кабель прибора к ПК, а потом запустить программу и согласиться с автоматическим поиском устройств.

    Внимание! В начале первого запуска Aktakom Power Manager запросит ключ доступа. Этот ключ можно получить (скопировать) на сайте www.aktakom.ru после регистрации источника питания. Ключ можно также ввести позднее. Если после запуска программы ключ не введен, то программа будет работать в демо-режиме.

    Интерфейс USB имеет приоритет. При подключении кабеля USB управление прибором передается PC и программе, подключенной по USB.

    Внимание! Будьте осторожны! Отключение кабеля USB или LAN или программы управления возвращает значения напряжения и тока, установленные вручную кнопкой «LOAD» и регуляторами на передней панели. Рекомендуется всегда перед переходом в режим дистанционного управления отключать кнопку «LOAD».

    1) Подключение по USB
    Откройте окно настроек (в главном меню Настройки – Панель настроек, или просто клавиши Ctrl+O). Перейдите на вкладку Техника. В списке Модель прибора выберите нужный вам тип устройств и нажмите кнопку «Обнаружить» :

    После окончания сканирования выберите нужный прибор из списка обнаруженных устройств и нажмите кнопку «Подключить» :

    Устройство подключено к программе и готово к работе.
    2) Подключение TCP/IP
    Сетевое подключение требует одного предварительного шага: нужно добавить сокет устройства.
    В окне Настроек перейдите на вкладку Сокеты и в поле Имя впишите IP-адрес прибора в соответствии его сетевым настройкам. Проверьте, что поля Порт и Логин также соответствуют настройкам прибора. Нажмите кнопку «Добавить» :

    В списке сокетов добавится строка с сетевыми настройками прибора.
    Далее действуйте аналогично подключению по USB.

    Наверх

    Правда ли, что существуют две модификации источников питания Актаком АТН-1113?

    Да. Правда. Старая и новая модификации.


    Функционально и по техническим характеристикам обе модификации не отличаются друг от друга. Основное отличие - внешний вид и конструктивное исполнение.
    В новой версии прибора, клеммы компенсации падения напряжения на проводах ("+S" и "-S") находятся не на передней панели прибора, а на задней.


    Кроме того, переключатель включения режима компенсации, который имелся в старой версии АТН-1113, в новой модификации - убран, т.к. режим компенсации включается автоматически при подключении к гнездам на задней панели.


    Наверх

    Как в программе АРМ увидеть серийный номер прибора?

    Программа автоматически считывает серийные номера всех обнаруженных устройств. Для обнаружения приборов откройте окно Настроек, перейдите на нём во вкладку Техника, выберите в списке моделей нужный вам тип устройств и нажмите кнопку «Обнаружить» :
    В списке обнаруженных будут выведены все имена и серийные номера найденных приборов.
    После того, как вы выберете и подключите к программе один из обнаруженных приборов, его серийный номер будет также отображён в заголовке главного окна программы.



    Наверх

    Когда устанавливается драйвер прибора для работы по USB?
    Установка USB-драйвера устройства происходит в несколько этапов.
    На первом этапе файлы, необходимые для установки драйвера, копируются на жесткий диск компьютера. Это происходит во время инсталляции программы APM. Прибор при этом не должен быть подключён к USB порту ПК.
    По окончании инсталляции, программа-установщик предложит подключить прибор по USB, после чего начнёт установку скопированных файлов драйвера в операционную систему.
    Если вы пропустили этот этап или автоматическая установка драйвера по каким-то причинам не удалась, вы можете установить драйвер вручную обычным для Windows способом в любой момент в дальнейшем. Для этого подключите прибор к компьютеру, дождитесь появления мастера добавления новых устройств и укажите в нём путь к файлам драйвера на установочном диске или в рабочей папке установленной программы, например: «C:\Program Files (x86)\AKTAKOM\AKTAKOM Power Manager\Driver».

    Наверх

    Как управлять программируемыми источниками питания АТН-144х через ПК?

    Для подключения источников питания Актаком АТН-1441, АТН-1443, АТН-1446 мы рекомендуем использовать преобразователь интерфейса RS-232-USB ACE-1001. В этом случае можно гаратировать корректное управление источниками питания.

    Важно обратить внимание!

    1. Через стандартные преобразователи USB-RS-232 источники питания АТН-1441, АТН-1443, АТН-1446 управляться от ПК не будут!!!
    2. Подключение источника питания производится через преобразователь USB-RS-232 ACE-1001 с предварительной установкой драйверов данного преобразователя.
    3. Для управления источником питания от персонального компьютера служит программное обеспечение АТН-144х-SW.
    4. Перед настройкой ПО необходимо настроить прибор. Для этого требуется войти в меню прибора, выбрать пункт "Address set" и в пункте "New" указать адрес прибора, который будет использоваться в дальнейшем при настройке программного обеспечения.
    5. Работа с программным обеспечением АТН-144х-SW начинается с настройки конфигурации прибора при помощи панели инструментов. Эта панель используется при работе нескольких приборов под управлением одного компьютера или для установки параметров нового источника питания.

      Пользователь может добавить новый прибор в систему и для него необходимо установить параметры. При этом, при добавлении в систему нового прибора его название и адрес не должны совпадать с уже существующими.

      Подключение источника питания производится по интерфейсу RS-232, параметры соединения через который пользователь тоже может настроить

      Важно! Скорость COM порта необходимо указать такую же, что и в свойствах виртуального COM порта на ПК. Посмотреть свойства COM порта можно в диспетчере устройств операционной системы. ID соответствует ID прибора, к которому настраивается подключение.

      Главная панель программного обеспечения АТН-144х_SW выглядит следующим образом:

      Важно! При работе с несколькими источниками питания, переключение ПО между приборами должно осуществляться выбором ID прибора в настройке COM порта. Если выбирать нужный прибор из списка приборов, то в конфигурации настройки COM порта ID не изменится, и связь не установится.

      Устанавливая положение виртуальных переключателей можно задать:

      управление от ПК:

      или локальное (с передней панели) управление источником питания:


    Наверх

    Как выбрать опции в меню SYSTEM и сбросить на заводские настройки источник питания APS-5333?

    Работа с меню "SYSTEM"

    1. Нажмите клавишу SYSTEM чтобы войти в меню.
    2. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам меню.
    3. Нажмите клавишу ◄, ENTER или поворотный регулятор чтобы войти в выбранное подменю. Чтобы вернуться в главное меню нажмите клавишу ►.
    4. Используйте клавиши ▲ и ▼ или поворотный регулятор для перемещения по строкам подменю.
    5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.
    6. Нажмите клавишу SYSTEM чтобы выйти из меню.

    Описание меню "SYSTEM"

    Установка языка

    1. Нажмите клавишу SYSTEM и выберите подменю «Язык».
    2. Выберите язык из списка.
    3. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка яркости дисплея и таймаута экранной заставки

    1. Нажмите клавишу SYSTEM и выберите подменю «Дисплей».
    2. Для настройки яркости выберите «Яркость». Настройте яркость при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
    3. Для настройки таймаута экранной заставки выберите «Хран.экр». Настройте время до включения заставки при помощи клавиш ◄ и ► или поворотного регулятора. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка даты и времени, включение/выключение звукового сигнала

    1. Нажмите клавишу SYSTEM и выберите подменю «Уст.Сист».
    2. Для настройки даты и времени выберите «С.время».
    3. При помощи клавиш ▲, ▼, ◄, ► и поворотного регулятора настройте дату и время.
    4. Нажмите клавишу ENTER или поворотный регулятор для подтверждения.
    5. Для включения/выключения звукового сигнала выберите «Сигнал».
    6. Нажмите клавишу ENTER или поворотный регулятор для того, чтобы включить или выключить звуковой сигнал.

    Информация о системе

    Для ознакомления с информацией о системе нажмите клавишу SYSTEM и выберите подменю «Сист.инфо». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Установка параметров по умолчанию

    Нажмите клавишу SYSTEM и выберите подменю «Зав.Уст.». Нажмите клавишу ENTER или поворотный регулятор для подтверждения.

    Пункт меню Заводские установки
    Яркость 9
    Заставка Выкл
    Звуковой сигнал Вкл

    Перечень заводских настроек:

    Режим работы Независимый Параллельный Последовательный Плюс-минус
    Параметр Канал 1 Канал 2 Полож. Отрицат.
    Стандартный режим Напряжение, В 5 5 12 15 12 12
    Ток, А 0,5 0,5 1 1,5 0,5 0,5
    O.V.P, В 5,5 5,5 12,5 15,5 12,5 12,5
    O.C.P, А 0,6 0,5 1,1 1,6 0,6 0,6
    Статус O.V.P / O.C.P выкл выкл выкл выкл выкл выкл
    Работа по таймеру O.V.P, В 15 15 12 24 12 12
    O.C.P, А 1,5 1,5 1,5 1,5 0,5 0,5
    Статус O.V.P / O.C.P выкл выкл выкл выкл выкл выкл

    Наверх

    Как подключить нагрузку в режиме "плюс-минус" к источнику питания АКТАКОМ APS-5333?

    Схемы подключения к выходам источника питания APS-5333

    Возможны 4 варианта подключения нагрузки к источнику питания APS-5333: 2 независимых канала, параллельное и последовательное соединение каналов и подключение "плюс-минус"для получения биполярного питания.



    Интерфейс источника питания в режиме независимых выходов

    1. Состояние канала 1 (включен/выключен)
    2. Установленное и оставшееся время работы канала 1, если включена работа по таймеру
    3. Измеренное значение мощности на выходе канала 1
    4. Режим работы по таймеру для канала 1
    5. Номер предустановки для канала 1
    6. Порядковый номер выходного сигнала, если включена работа по таймеру для канала 1
    7. Установленные значения тока и напряжения для канала 1
    8. Измеренные значения тока и напряжения на выходе канала 1
    9. Статус и установленные значения O.V.P и O.C.P для канала 1
    10. Значки статуса

    Интерфейс источника питания в режиме параллельных и последовательных выходов

    1. Максимальные значения тока и напряжения
    2. Статус канала
    3. Режим выхода для работы по таймеру
    4. Номер предустановки
    5. Порядковый номер выходного сигнала при работе по таймеру
    6. Установленные значения тока и напряжения
    7. Установленное время работы при работе по таймеру
    8. Установленное время задержки при работе по таймеру
    9. Следующие установленные значения тока и напряжения, если включена работа по таймеру
    10. Статус и установленные значения O.V.P и O.C.P
    11. Измеренные значения тока, напряжения и мощности
    12. Значки статуса

    Интерфейс источника питания в режиме "плюс-минус"

    1. Статус выхода для отрицательного
    2. Установленное время работы и задержки при работе по таймеру
    3. Измеренное значение мощности для отрицательного
    4. Режим выхода при работе по таймеру для отрицательного
    5. Номер предустановки для отрицательного
    6. Порядковый номер выходного сигнала при работе по таймеру для отрицательного
    7. Установленные значения тока и напряжения для отрицательного
    8. Измеренные значения тока и напряжения для отрицательного
    9. Статус и установленные значения O.V.P и O.C.P для отрицательного
    10. Значки статуса

    Наверх

    Как использовать источник питания APS-5333 в стандартном режиме?

    Включение/выключение выхода канала

    Режим независимых каналов.

    Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

    Режимы параллельный, последовательный и плюс-минус.

    Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.

     Установка выходного напряжения и тока.

    Режим независимых каналов.

    1. Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока канала 1. Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода значений напряжения или тока. Также можно использовать цифровые клавиши.

    2. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

    3. Аналогичным образом устанавливаются значения напряжения и тока для канала 2 (синие клавиши VOLT/CV и CURR/CC).

    Режимы параллельный и последовательный.

    Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока. Далее установка происходит аналогично установке напряжения и тока независимых каналов.

    Режим плюс-минус.

    Нажмите оранжевую клавишу VOLT/CV или CURR/CC для перехода в меню ввода значений напряжения или тока отрицательного выхода. Далее установка происходит аналогично установке напряжения и тока независимых каналов. Аналогичным образом устанавливаются значения напряжения и тока для положительного выхода (синие клавиши VOLT/CV и CURR/CC).

     Настройка защиты от превышения по напряжению и току.

    Режим независимых каналов.

    Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «OVP» или «ОСР».

    Режимы параллельный и последовательный.

    Нажмите клавишу SYSTEM и выберите подменю «OVP» или «ОСР» (для стандартного режима), для режима работы по таймеру выберите подменю «У.Защиты», а затем «OVP» или «ОСР».

    Режим плюс-минус.

    Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «OVP» или «ОСР».

    Используйте клавиши ▲, ▼, ◄, ► или поворотный регулятор для ввода. Также можно использовать цифровые клавиши. Выберите статус работы функции – «ON» или «OFF». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.


    Наверх

    Как программировать режим работы по таймеру источника питания APS-5333?

    При работе по таймеру прибор будет воспроизводить сигналы с заранее заданными величинами тока и напряжения.

    Для того чтобы войти в настройки режима нажмите клавишу TIMER.

     Настройки работы по таймеру.


    1. Нажмите клавишу SET, чтобы войти в меню настроек, затем MODE чтобы выбрать режим работы каналов.

    2. В режимах независимых каналов и плюс-минус выбор канала осуществляется нажатием на оранжевую и синюю клавиши ON/OFF.

    3. Используйте клавиши ▲, ▼ или поворотный регулятор для перемещения по ячейкам. Используйте клавиши ◄ и ► для перемещения между страницами. Активная ячейка подсвечивается белым. Используйте цифровые клавиши для ввода нового значения. Изменяемое значение появится справа от изменяемой ячейки красным шрифтом. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

     Диапазон таймера

    Вы можете установить последний номер группы параметров таймера и режим работы.

    Режим независимых каналов.

    Нажмите клавишу SYSTEM и выберите подменю «Канал 1» или «Канал 2», выберите «Дпз.Тайм».

    Режимы параллельный и последовательный.

    Нажмите клавишу SYSTEM и выберите подменю «Дпз.Тайм».

    Режим плюс-минус.

    1. Нажмите клавишу SYSTEM, выберите подменю «Положит» или «Отрицат», выберите «Дпз.Тайм».

    2. Используйте цифровые клавиши для ввода. Используйте клавиши ▲, ▼, чтобы выбрать статус работы функции – «Цикл» или «Послед». Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

     Включение/выключение выхода канала по таймеру

    Режим независимых каналов.

    Нажмите оранжевую и (или) синюю клавишу ON/OFF для включения/выключения выхода канала 1 и (или) канала 2 соответственно. Клавиши ON/OFF подсвечиваются при включенном выходе.

    Режимы параллельный, последовательный и плюс-минус.

    Нажмите оранжевую клавишу ON/OFF для включения/выключения выхода. Синяя клавиша ON/OFF не работает в этих режимах.


    Наверх

    Что обозначают поля значений на дисплее источника питания APS-4215 и APS-4220?

    1) Зона главного меню

    В этой области указывается название текущей меню функций

    2) Зона установки параметров

    Эта область используется для изменения параметров теста

    3) Зона отображения состояния прибора

    Эта область используется для отображения различной оперативной информации и различной информации о состоянии во время тестирования системы.

    4) Зона отображения результатов измерений

    В этой области показаны результаты тестирования параметров. Дисплей параметров 1 показывает значение выходного напряжения, дисплей параметров 2 показывает значение выходного тока, дисплей параметров 3 показывает значение выходной мощности, а дисплей параметров 4 показывает пиковое значение тока.

    5) Зона экранных кнопок

    Эта область используется для отображения экранных кнопок меню функций, соответствующего области курсора.


    Наверх

    Как подготовить источник питания APS-1602 к работе?

    1. Присоедините кабель питания к прибору.

    2. Подключите прибор к сети переменного тока штатным кабелем через розетку, оснащенную шиной защитного заземления.

    3. Регулятор напряжения «VOL-ADJ» поверните против часовой стрелки до упора.

    4. Включите прибор, нажав кнопку POWER. При включении прибора должны засветиться цифровые индикаторы выходного напряжения и тока.

    5. Поверните регулятор напряжения «VOL-ADJ» по часовой стрелке до упора, чтобы убедиться, что напряжение на выходе увеличивается до максимального значения, затем против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшилось до 0.

    6. Установите регулятор «VOL-ADJ» в среднее положение.

    7. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы«+» и «-». Затем, нажимая кнопки UP и DOWN проверьте, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.


    Наверх

    Как установить значение напряжения и тока в источниках питания APS-1333, APS-1335 и APS-1338?

    1. Нажмите кнопку (9) включения прибора (положение ON – утопленное). При этом цифровые индикаторы выходного напряжения (1) и тока (2) должны засветиться.

    2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) поверните против часовой стрелки до упора, чтобы проверить, что напряжение на выходе уменьшается до 0 В, затем до упора по часовой стрелке, чтобы проверить, что напряжение на выходе увеличивается до максимального значения (регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) при этом должны быть установлены в среднем положении). При этом прибор находится в режиме стабилизации напряжения и светится индикатор режима «стабилизация напряжения» (CV) (8).

    3. Установите регуляторы «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) в крайнее положение по часовой стрелке, а регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) поверните против часовой стрелки до упора.

    4. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс* и допустимой мощностью не менее Uмакс/Iмакс, а затем поверните регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке до упора для того, чтобы проверить, что значение ограничения по току может быть установлено в пределах от нуля до максимального значения. Прибор переходит в режим стабилизации тока и светится индикатор «стабилизация тока» (СС) (7).

    * Uмакс и Iмакс максимальные значения напряжения и тока в соответствии с табл. 1 "Руководства по эксплуатации".


    Наверх

    Как сохранить и восстановить данные в источнике питания APS-5333?

    Прибор позволяет пользователю сохранять и воспроизводить из памяти предустановленные параметры выходных сигналов. Данные могут быть сохранены в файл *.txt, который может быть сохранен на USB-носитель, подключенный к порту USB-host на задней панели прибора. При успешном соединении с устройством на дисплее прибора отображается значок обнаружения USB-устройства. В стандартном режиме Вы можете сохранять такие параметры работы источника как выходной ток и напряжение, настройки O.V.P и O.C.P. В режиме работы по таймеру Вы можете сохранять параметры работы источника и настройки таймера.

    Сохранение данных

    1. Нажмите клавишу SAVE для сохранения параметров сигнала.

    2. Используйте клавиши ▲, ▼ для выбора места сохранения (память устройства или USB-носитель). Для записи настроек таймера может использоваться только USB-носитель.

    3. Используйте цифровые клавиши или поворотный регулятор для ввода имени файла.

    4. Используйте клавиши ◄, ► для перемещения.

    5. Нажмите клавишу ENTER или поворотный регулятор для подтверждения ввода данных.

    Вызов данных

    Нажмите клавишу RECALL для поиска и вызова сохраненных данных.

    Запись данных

    Для использования функции записи сигнала подключите USB-носитель к прибору. Нажмите клавишу RECORD. Используйте цифровую клавиатуру для ввода интервала записи. Нажмите клавишу ENTER для начала записи. Во время записи на дисплее отображается значок записи выходного сигнала. Нажмите клавишу ENTER для окончания записи.

    Наверх

    Как включить режим стабилизации тока в источнике питания APS-1602?

    1. При помощи регулятора «VOL-ADJ» установите требуемое значение выходного напряжения (к выходным клеммам «+» и «-» при этом ничего не должно быть подключено).

    2. Нажмите кнопку «СС/СV», над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Если в эксплуатационном режиме изменение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока, и выходное напряжение пропорционально упадет. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

    3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

    4. Перед выключением прибора отсоедините нагрузку


    Наверх

    Как включить меню "Help" в источнике питания APS-5333?

    Нажмите клавишу HELP. Для перемещения по меню используйте клавиши ▲, ▼. Для просмотра подробной информации нажмите клавишу ENTER. Для того, чтобы вернуться в каталог нажмите клавишу ◄.

    Нажмите клавишу HELP для выхода из меню.

    Наверх

    Как установить параметры прибора для работы в режиме стабилизации напряжения в источниках питания APS-1333, APS-1335 и APS-1338?

    1. Включите питание прибора.

    2. При помощи регуляторов «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) установите требуемое значение выходного напряжения (к выходным клеммам (10) и (12) при этом ничего не должно быть подключено).

    3. Присоедините к выходным клеммам (10) и (12) резистивную нагрузку сопротивлением Uмакс/Iмакс и допустимой мощностью не менее Uмакс/Iмакс, затем, поворачивая регуляторы «CURRENT COARSE» (5) и «CURRENT FINE» (6) по часовой стрелке установите максимально допустимое значение тока для нагрузки. Если в эксплуатационном режиме уменьшение сопротивления нагрузки вызовет превышение указанного предельного значения тока, прибор автоматически перейдет в режим стабилизации тока и выходное напряжение уменьшится.

    4. Разомкните выходные клеммы (10) и (12) и подключите к прибору нагрузку.

    5. В режиме стабилизации напряжения светится индикатор «стабилизация напряжения» (CV) (8).

    6. Перед выключением прибора отсоедините нагрузку.


    Наверх

    Как включить режим стабилизации напряжения в источнике APS-1602?

    1. Регулятор напряжения «VOL-ADJ» отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме изменение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей на выходных клеммах «+» и «-» предварительно установленного предельного значения напряжения, а выходной ток будет пропорционально уменьшаться.

    2. Замкните накоротко выходные клеммы. Нажмите кнопку СС/СV, над кнопкой загорится красный индикатор режима СС. Замкните накоротко выходные клеммы «+» и «-». При помощи кнопок UP и DOWN установите максимально допустимое значение тока (предельное значение тока) для вашей нагрузки. Снова нажмите кнопку СС/СV, над кнопкой погаснет красный индикатор режима СС.

    3. Разомкните выходные клеммы «+» и «-» и подключите к прибору нагрузку.

    4. Перед выключением прибора отсоедините нагрузку.


    Наверх

    Как работает режим стабилизации тока в источниках питания APS-1333, APS-1335 и APS-1338?

    1. Регулятор силы тока «CURRENT COARSE» (5) поставьте в среднее положение. Включите питание прибора.

    2. Регуляторы напряжения «VOLTAGE COARSE» (3) и «VOLTAGE FINE» (4) отрегулируйте так, чтобы на выходе прибора получить максимально допустимое напряжение на нагрузке. Если в эксплуатационном режиме увеличение величины сопротивления нагрузки вызовет превышение указанного предельного значения напряжения, прибор автоматически перейдет в режим стабилизации напряжения с выдачей выходных клеммах (10) и (12) предварительно установленного предельного значения напряжения, а выходной ток уменьшится.

    3. Установите регуляторы силы тока «CURRENT COARSE» (5) и «CURRENT FINE» (6) в крайнее положение против часовой стрелки.

    4. Подключите к прибору нагрузку.

    5. При работе прибора в режиме стабилизации тока светится индикатор «стабилизация тока» (СС) 7.

    6. Перед выключением прибора отсоедините нагрузку.


    Наверх

    Как подключить источник питания APS-4215 и APS-4220 к сети и нагрузку к прибору?

    Прибор работает от сети переменного тока напряжением 115/230 В ±15% и частотой 47…63 Гц.

    Установите прибор на ровную поверхность так, чтобы вентиляционные отверстия остались свободными.

    Подсоедините кабель из комплекта поставки прибора к клеммам на задней панели в соответствии с рисунком:

    Схема подключения также указана на защитной крышке клеммной колодки.

    Подключите прибор к сети переменного тока.

    Нажмите клавишу POWER, на экране появится заставка и начнется загрузка внутренней программы.


    Наверх

    Как включить источник питания APS-3020 и APS-3030 в режиме стабилизации напряжения?

    1. Включите прибор нажатием кнопки POWER. При этом должны засветиться индикаторы прибора.

    2. Регулятором напряжения «VOLTAGE» (4) установите требуемую величину напряжения.

    3. Подключите нагрузку к входным клеммам (клеммы (2) и (3) на передней панели прибора при токах менее

    5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока. При горящем индикаторе «CV» прибор работает в режиме стабилизации напряжения. Если индикатор «CV» не горит, значит значение тока установлено неправильно и его следует увеличить.

    ВНИМАНИЕ! В режиме стабилизации напряжения рекомендуем перед подключением нагрузки устанавливать предельно допустимое значение тока. Для этого замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки предельного значения силы тока нагрузки и разомкните выходные клеммы.


    Наверх

    Как установить режим независимых каналов в источниках питания серии APS-2234, APS-2236, APS-3333 и APS-3335?

    1. Независимое использование двух регулируемых выходов (переключатели (18) и (19) не нажаты).

    • При использовании регулируемого выхода в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Включите прибор кнопкой POWER (7). Регуляторами напряжения «VOLTAGE» (6) и «VOLTAGE» (17) установите необходимое значение выходного напряжения. Индикаторы режима стабилизации тока СС (20) и (22) погаснут и загорятся индикаторы режима стабилизации напряжения CV (21) и (23).

    • При использовании в режиме стабилизации тока включите прибор кнопкой POWER (7). Поверните регулятор напряжения «VOLTAGE» (6) и «VOLTAGE» (17) до упора по часовой стрелке, а регуляторы тока «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до упора. Подсоедините необходимую нагрузку и регуляторами тока «CURRENT» (5) и «CURRENT» (16) установите нужную величину тока. Индикаторы режима стабилизации напряжения CV (21) и (23) погаснут, а загорятся индикаторы режима стабилизации тока CC (20) и (22).


    • При использовании в режиме стабилизации напряжения поверните регуляторы тока «CURRENT» (5) и «CURRENT» (16) по часовой стрелке до упора. Защиту от перегрузки по току можно установить следующим образом. Включите прибор POWER (7); поверните регуляторы «CURRENT» (5) и «CURRENT» (16) против часовой стрелки до упора; замкните клеммы (8) и (10), (11) и (13); поворачивайте регуляторы тока «CURRENT» (5) и «CURRENT» (16) до тех пор, пока ток не будет равен необходимому значению защиты от перегрузки по току, таким образом будет установлена защита от перегрузки по току.

    Наверх

    Как включить режим последовательного соединения каналов в источниках APS-2234, APS-2236, APS-3333 и APS-3335?

    2. Последовательное использование регулируемых выходов (переключатель 19 – отжат, 18 – нажат, обозначение по схеме в руководстве по эксплуатации).

    • Поверните регулятор напряжения «VOLTAGE» (17) на главном выходе. Напряжение на подчиненном выходе будет отслеживать напряжение на главном выходе. Выходное напряжение (напряжение на выходных клеммах (13) и (8)) будет в 2 раза больше максимального напряжения на главном выходе. • Перед последовательным подключением необходимо проверить, соединена ли отрицательная клемма главного и подчиненного выходов с клеммой заземления. Если они соединены, то нужно их разомкнуть, иначе при последовательном подключении может произойти короткое замыкание в подчиненном выходе.

    • При последовательном подключении двух выходов напряжение регулируется регулятором напряжения «VOLTAGE» (17) главного выхода, но регулировка тока на двух выходах является независимой.

    Необходимо обратить внимание на положение регулятора тока «CURRENT» (5). Например, если регулятор тока «CURRENT» (5) повернут до упора против часовой стрелки, т.е. до самого минимального значения тока или если значение тока на подчиненном выходе превышает установленное ограничение по току, то подчиненной выход не будет управляться главным. Поэтому регулятор тока «CURRENT» (5) необходимо повернуть по часовой стрелке до упора и тогда два выхода будут подключены последовательно.

    • При последовательном соединении внешнюю нагрузку необходимо подключать к клемме «+» главного выхода (13) и клемме «-» подчиненного выхода 8, а клеммы «-» главного выхода (11) и «+» подчиненного выхода соединить между собой. Иначе из-за замыкания переключателя внутри прибора ток будет проходить по замкнутому переключателю при подключенной нагрузке. Это отрицательно повлияет на надежность прибора.



    Наверх

    Как установить режим работы ручного управления в источниках питания APS-4215 и APS-4220?

    1) Установите режим: нажмите клавишу SETUP, затем нажмите экранную кнопку MANU SETUP.

    2) Установите режим выходного напряжения: используйте клавишу направления для перемещения курсора в режим V, а затем используйте экранную кнопку AUTO или HIGH для выбора диапазона напряжения.

    3) Установите выходное напряжение: Нажмите клавишу направления или для перемещения курсора в режим VOLT, и установите выходное напряжение с помощью цифровых клавиш и клавиши ENTER.

    4) Установите выходную частоту: Нажмите клавишу направления или для перемещения курсора к настройке FREQ и установите значение частоты с помощью цифровых клавиш и клавиши ENTER.

    5) Нажмите клавиши DISP и затем ON/OFF для подачи напряжения на нагрузку.


    Наверх

    Как включить два канала параллельно в источниках APS-2234, APS-2236, APS-3333 и APS-3335?

    3. Параллельное использование двух регулируемых каналов (переключатели (18) и (19) нажаты, по схеме в руководстве эксплуатации ).

    • Регулятором напряжения «VOLTAGE» (17) отрегулируйте напряжение на выходных клеммах главного выхода. Светодиодный индикатор режима «стабилизация тока» СC (20) будет светиться.

    • При параллельном соединении выходов регулятор «CURRENT» (5) подчиненного выхода работать не будет.

    • Управление током будет осуществляться регулятором тока «CURRENT» (16). Выходной ток будет в два раза больше, чем максимальный ток по главному выходу.

    • При параллельном соединении приборов, обратите внимание на правильное соединение выходных клемм: должны быть соединены выходные клеммы «-» главного и подчиненного выхода (8) и (11), а также выходные клеммы «+» главного и подчиненного выхода (10) и (13). Это является правильным подсоединением нагрузки. Если нагрузка подсоединена только к одной паре выходных клемм, то может возникнуть дисбаланс по току. Это может повредить переключатели (18) и (19).



    Наверх

    Как включить источник питания APS-3020 и APS-3030 в режиме стабилизации тока?

    1. Включите прибор нажатием кнопки POWER. При этом должны засветиться индикаторы прибора.

    2. Регулятором напряжения «VOLTAGE» (4) установите предельную величину напряжения.

    3. Замкните выходные клеммы (клеммы (2) и (3) на передней панели прибора при токах менее 5 А или клеммы (10) на задней панели прибора при токах более 5 А) и поверните регулятор «CURRENT» (5) по часовой стрелке для установки требуемого значения силы тока.

    4. Разомкните выходные клеммы и подключите к ним нагрузку. При горящем индикаторе «CС» прибор работает в режиме стабилизации напряжения. Если индикатор «CС» не горит, значит предельное значение напряжения установлено неправильно и его следует увеличить.


    Наверх

    Как установить режим работы по списку (программируемый режим) в источниках питания APS-4215 и APS-4220?

    1) Установите выходной режим: нажмите клавишу SETUP, затем нажмите экранную кнопку PROG SETUP.

    2) Установите параметры в следующей последовательности: нажимая клавиши или передвигайте курсор, чтобы установить параметры – напряжение, частоту, шаг, время задержки и так далее.

    3) Порядок установки шагов: нажимая навигационные клавиши и передвиньте курсор на установку параметров шага. Используя цифровую клавиатуру и клавишу ENTER установите номер шага и затем, как в пункте 2) установите все параметры для этого шага.

    4) Повторите пункты 2) и 3) для установки необходимых шагов.

    5) Нажмите клавиши DISP и затем ON/OFF для подачи напряжения на нагрузку.


    Наверх

    Что обозначают поля дисплея а режиме отображение измерений Measurement Display источника питания APS-4215 и APS-4220?

    Нажмите клавишу DISP (поз.5 Рис.1), в режиме ручного управления экран прибора будет отображаться как:

    а в программируемом режиме отображается:

    где в строке Memory отображается номер группы и номер исполняемого шага.

    Ниже в таблице приводится описание полей экрана и настройки параметров:

    Поле Описание Установка параметров
    Memory В ручном режиме значение этого параметра указывает номер группы памяти, всего 1…50 групп памяти. В программируемом режиме первая цифра указывает номер группы памяти, от 1 до 50, а вторая цифра указывает номер шага, всего от 1 до 9 шагов. Значение * после значения указывает на то, что шаг выполняется. Если после этого значения нет знака *, то выполнение шага законченно. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции.
    Значение напряжения
    VOLT
    Установка выходного напряжения, диапазон настройки составляет 0,0…300,0 В. В ручном режиме этот параметр можно быстро изменить с помощью кнопки V-SET. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.
    Значение максимального тока
    IRMS_H
    Этот параметр представляет собой текущую настройку максимального значения тока. При установленном напряжении не более 150 В диапазон составляет 0.000~4.200 А (16,8 А для APS-4220); при установленном напряжении более 150 В диапазон установки составляет 0.000~2,100 А (8,4 А для APS-4220). При настройке на 0.000 функция максимального значения тока отключается. В ручном режиме этот параметр можно быстро изменить кнопкой I-SET. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции.
    Угол начальной фазы волны выходного напряжения
    ONPHS
    Этот параметр представляет собой угол начальной фазы формы волны на выходе и находится в диапазоне от 0 до 359°. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.
    Угол конечной фазы волны выходного напряжения
    OFFPHS
    Этот параметр представляет собой угол конечной фазы формы волны на выходе и находится в диапазоне от 0 до 359°. В режиме отображения измерений в программируемом режиме этот параметр не может быть изменен.

    Наверх

    Каково назначение экранных кнопок в режиме отображения измерений в источниках питания APS-4215 и APS-4220?
    Отображение параметров PARA DISP Используется для переключения отображения выходных параметров На странице <Meas Disp> нажмите клавишу, соответствующую экранной кнопке PARA DISP, чтобы отобразить выходной параметр

    Установка параметров MEAS3 (MEAS3 SETUP) Эта экранная кнопка используется для настройки параметров, необходимых для MEAS3, нажмите эту программную клавишу, чтобы выбрать мощность (PWR), пиковый ток (APK), коэффициент мощности (PF), крест-фактор(CF). В экранном меню <Meas Disp> нажмите клавишу, соответствующую экранной кнопке MEAS3, а затем нажмите PWR, APK, PF, CF, по мере необходимости для переключения выходных параметров MEAS 3.
    Установка параметров MEAS4 (MEAS4 SETUP) Эта экранная кнопка используется для настройки параметров, необходимых для MEAS4, нажмите эту программную клавишу, чтобы выбрать мощность (PWR), пиковый ток (APK), коэффициент мощности (PF), крест-фактор (CF). Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру, в зоне с экранными кнопками отображается меню функций для этого параметра, которое можно изменить экранными кнопками ON и OFF.
    AUTO Эта кнопка устанавливает диапазон напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим установки напряжения установлен на "AUTO", прибор автоматически определит, высокое или низкое напряжение, исходя из заданного напряжения. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300V). В экранном меню <Meas Disp> нажмите AUTO для переключения между «AUTO» и «HIGH»



    Наверх

    Что обозначают символы в строке состояния в источниках питания APS-4215 и APS-4220?
    В нижней части экрана отображается информация о текущем режиме работы прибора:

    OFF – нагрузка не подключена, на выходных терминалах нет напряжения

    AUTO – Режим напряжения установлен как «AUTO»

    – включена функция SD (функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже


    Наверх

    Как использовать режим измерений в источниках питания APS-4215 и APS-4220?

    Для начала тестирования перейти в меню <Meas Disp> нажать клавишу ON/OFF на передней панели прибора для подачи напряжения на выходные терминалы и подключения нагрузки. В режиме ручного управления экран будет отображать следующие параметры

    а в программируемом режиме:

    где в строке Memory отображается номер группы и номер исполняемого шага.

    PARA DISP Используется для переключения отображения выходных параметров. При нажатии отображаются все выходные параметры В экранном меню <Meas Disp> нажмите клавишу, соответствующую экранной кнопке PARA DISP, чтобы отобразить выходной параметр
    AUTO Кнопка установки режима напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим установки напряжения установлен на "AUTO", прибор автоматически определит, высокое или низкое напряжение, исходя из заданного напряжения. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300V). В экранном меню <Meas Disp> нажмите AUTO для переключения между «AUTO» и «HIGH»
    DATA HOLD Нажатие на кнопку сохраняет постоянными выходные параметры В экранном меню <Meas Disp> нажмите экранную кнопку DATA HOLD и на экране изображение останется неизменным. При повторном нажатии параметры изменяться в соответствии с реальной ситуацией

    Наверх

    Что обозначают символы в строке состояния в режиме измерения источников питания APS-4215 и APS-4220?

    Строка состояния в режиме измерений имеет вид:

    ON – напряжение подается на выходные терминалы и на нагрузку

    AUTO – Режим напряжения установлен в «AUTO», прибор будет автоматически определять, высокое или низкое напряжение на основе заданного напряжения.

    – включена функция SD. Изображение будет зеленого цвета во время тестирования. (функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже)

    – указывает время тестирования. Если время установлено, то время будет отсчитываться, а когда оно достигнет 00:00:00, вывод напряжения будет автоматически отключен.


    Наверх

    Как установить параметры выходного напряжения в режиме ручного управления MANUAL SETUP в источниках питания APS-4215 и APS-4220?

    В режиме <ManualSetup>, прибор является простым источником питания, пользователи могут установить последовательность памяти, напряжение, режим напряжения, частота, верхнюю и нижнюю границы тока, SD напряжение, SD сайт, SD время, SD Подключение и другие параметры показаны на рисунке. (SD – функция Surge/Drop – функция эмуляции искажения волны напряжения, выбросы и провалы, см. ниже.

    Нажмите кнопку SETUP на передней панели, затем нажмите программную клавишу MANU SETUP, чтобы войти на страницу установок.

    Используйте клавиши и , поворотный переключатель, чтобы переместить курсор в нужное место и выполнить настройку параметров.

    Memory В ручном режиме значение этого параметра указывает номер группы памяти, всего 1…50 групп памяти. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка напряжения
    VOLT
    Установка выходного напряжения, диапазон настройки напряжения составляет 0,0…300,0 В.
    Выбор диапазона напряжения
    V-Mode
    Используется для установки выходного напряжения, который может быть установлен на "AUTO" или "HIGH". Когда режим напряжения установлен на "AUTO", установленное значение напряжения автоматически определит, высокое (т.е. диапазон 150,1…300 В) или низкое (т.е. диапазон 0…150 В) напряжение. Когда режим напряжения установлен на "HIGH", напряжение будет установлено на "HIGH" (т.е. диапазон 0…300 В). Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью экранной кнопки.
    Установка частоты
    FREQ
    Используется для установки частоты выходного напряжения, диапазон настройки составляет 45,0…500 Гц. При частоте менее 100 Гц разрешение составляет 0,1 Гц. Когда частота больше или равна 100 Гц, разрешение составляет 1 Гц. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка верхней границы тока
    IRMS_H
    Используется для установки верхней границы диапазона тока. При установленном напряжении не более 150В диапазон составляет 0.000~4.200 А (16,8 А для APS-4220); при установленном напряжении более 150 В диапазон установки составляет 0.000~2,100 А (8,4 А для APS-4220). При установке значения на 0,000 функция верхнего предела тока отключается. Если выходной ток больше 0,000, будет выдан сигнал тревоги, отобразится сообщение "HI-A", а выход будет выключен.
    Установка нижней границы тока
    IRMS_L
    Используется для установки нижней границы диапазона тока. При установленном напряжении не более 150 В диапазон составляет 0.000~4.200 А (16,8 А для APS-4220); при установленном напряжении более 150 В диапазон установки составляет 0.000~2,100 А (8,4 А для APS-4220). При включении "PLC ONoff", доступ к которому осуществляется из меню <SysSetup>, затем "SysCom", а выходной ток не ниже нижней границы тока, на выходе будет отображаться "PASS".
    Установка напряжения эмуляции искажения формы
    SD Volt
    Используется для настройки выброса или провала напряжения, а его диапазон установки составляет 0,0…300 В. Когда значение параметра больше заданного напряжения, это выброс, когда оно меньше заданного напряжения, это провал. Этот параметр будет отображаться, когда включена функция Surge/Drop на странице COMMON в разделе <Setup> (см. п.3.7)
    Установка позиции появления искажения
    SD Site
    Устанавливает позицию, где появляется искажение, которая может быть рассчитана по времени между 0 точкой фазы и этой позицией. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении "SD Cont" диапазон составляет 0…20 мс. При выключенном "SD Cont" диапазон составляет 0…99 мс.
    Определение ширины (длительности) искажения
    SD Time
    Указывает ширину (длительность) искажения. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении параметра SD соединение (SD Cont) его диапазон настройки составляет 0…20 мс; при выключении параметра SD соединение (SD контент) его диапазон настройки составляет 0…99 мс. Для получения более подробной информации обратитесь к инструкции по использованию функции Surge/Drop (п.3.7)
    Установка запуска (ручной/ автоматич.)
    SD Cont
    Установка типа запуска аномалии (искажения). Когда это параметр установлен на "ON", нажмите ON/OFF, система произведет запуск и будет выполнять запуск непрерывно, посылая аномалию искажения каждые 100 мс. Когда этот параметр установлен на "OFF", запуск будет осуществляться при каждом нажатии на кнопку TRIG. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и выбрать значение с помощью экранной кнопки.

    Наверх

    Что обозначают параметры общих настроек COMMON SETTING в режиме ручного управления в источниках питания APS-4215 и APS-4220?

    Пользователи могут установить предельные значения напряжения, частоты, начальный и конечный угол фазы волны, результат теста, выброс, перегрузка по току, таймер и другие параметры в настройках COMMON на странице <ManualSetup>. Эти параметров являются общими для всех программируемых последовательностей при установке параметров на странице MEMORY

    Для входа в меню нажать клавишу SETUP, выбрать <ManualMode>, а затем, используя клавишу ▼ и поворотный переключатель, передвинуть курсор на вкладку COMMON и открыть меню.

    Установка верхней границы напряжения
    V HiLmt
    Используется для установки верхнего предела выходного напряжения. Диапазон составляет 0,0…300,0 В. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции
    Установка нижней границы напряжения
    V LoLmt
    Используется для установки нижнего предела выходного напряжения. Диапазон составляет 0,0…300,0 В.
    Установка верхней границы частоты
    F HiLmt
    Используется для установки верхнего предела частоты выходного напряжения. Диапазон составляет 45,0…500,0 Гц.
    Установка нижней границы частоты
    F LoLmt
    Используется для установки верхнего предела частоты выходного напряжения. Диапазон составляет 45,0…500,0 Гц.
    Установка начальной фазы
    ONPHS
    Используется для установки значения угла начальной фазы выходного напряжения. Диапазон 0…359°
    Установка конечной фазы
    Off PHS
    Используется для установки значения угла конечной фазы выходного напряжения. Диапазон 0…359°
    Установка отображения
    Results
    Используется для настройки состояния страницы отображения последнего результата теста, существует три режима: "LAST", "ALL" и "P/F". Если установлено значение "LAST", на дисплее будут отображаться окончательные результаты испытаний после их завершения; если установлено значение "ALL", на дисплее будут отображаться все результаты испытаний после их завершения; если установлено значение "P/F", на дисплее будут отображаться "PASS" или "FAIL" после их завершения. В ручном режиме, когда все установленные значения находятся в допустимом диапазоне значений, в конце испытания отображается "PASS"; если оно не находится в диапазоне, отображается "FAIL" ("негоден") и показывает значения параметров, которые находятся вне диапазона. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать LAST, ALL, P/F
    Включение функции SD
    Surge/Drop (SD)
    Используется для включения функции эмуляции анормальных выходных напряжений (аномалий) Surge/Drop. Если этот параметр установлен на "ON", то на странице MEMORY отображаются поля для установки значений "SD Volt", "SD Site", "SD Time", "SD Content"; если этот параметр установлен на "OFF", то эти параметры не отображаются (п.3.7) Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать ON или OFF.
    Включение функции ограничения тока
    OC Fold
    Используется для включения функции перегрузки по току. Когда этот параметр установлен на "ON", выходное напряжение будет снижаться при увеличения нагрузки, а выходной ток будет поддерживаться на уровне максимального выходного тока. При установке этого параметра на "OFF" функция отключается.
    Включение режима диммирования
    Dimmer Mode
    Используется для включения режима диммирования нарастания или спада полуволны (п.3.8). Когда режим диммирования включен, по умолчанию включен SD-режим. В этом режиме в настройках на вкладке MEMORY в ручном режиме может задаваться только такие параметры, как напряжение, частота и SD-напряжение Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке, можно выбрать OFF, Front или BACK
    Установка времени отключения
    Timer
    Когда пользователь устанавливает значение этого параметра, система автоматически отключит выход когда таймер достигнет значения 00:00:00. Если пользователь не устанавливает значение этого параметра, то время устройства отображается на странице <MeasDisp>. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и измените значение с помощью цифровой клавиатуры, затем нажмите ENTER или ОК. Если введено неправильное значение нажмите ¬ или ESC, чтобы прекратить выполнение операции VoltLiLmt
    VoltLiLmt Используется для настройки защиты от предельного напряжения на выходе. Этот параметр является абсолютным значением разницы между выходным и заданным напряжением. Когда разница между реальным выходным и заданным напряжением ниже или выше, чем VoltLiLmt, выход инициирует защиту от перенапряжения (OVP) или защиту от перегрузки по току (OCP), а выход выключается

    Наверх

    Какие установки возможны в программируемом режиме PROGRAMMABLE MODE (режим работы по списку) в источниках питания APS-4215 и APS-4220?

    Для входа в режим установок нажмите SETUP и выбрать PROG SETUP, далее используя навигационные клавиши, поворотный переключатель или экранные кнопки PageUP/PageDOWN переключать страницы и значения (см. рис. ниже)


    Данные в таблице приведены для APS-4215. Данные для APS-4220 аналогичны, за исключением границ диапазонов.



    Наверх

    Какие общие установки программируемого режима возможны в источниках питания APS-4215 и APS-4220?

    Нажмите клавишу SETUP затем экранную кнопку PROG SETUP , далее нажмите или поворотным переключателем переместите курсор к вкладке COMMON.


    Установка параметров V HiLmt, V LoLmt, F HiLmt, F LoLmt, ONPHS, OFFPH, Results, Surge/Drop и OC Fold полностью аналогична установкам этих параметров на вкладке Manual Setup в режиме ручного управления MANUAL MODE, дополнительные параметры вкладки COMMON описаны ниже.



    Наверх

    Каково назначение общих системных настроек на вкладке SysEnv в источниках питания APS-4215 и APS-4220?

    Для входа в меню Системных настроек нажать SYSTEM и на странице <SysSetup> клавишами со стрелками или поворотным переключателем выбрать соответствующую вкладку - вкладку SysEnv.






    Наверх

    Как настроить подключение к внешним устройствам и компьютеру в источниках питания APS-4215 и APS-4220?

    На этой вкладке пользователь может установить такие параметры, как тип шины, скорость передачи, установить адрес шины

    Установка типа шины
    Bus Mode
    Выбор интерфейса связи устройства. Он обеспечивает два режима: "RS232" и "USBCOM". При установке на "RS232" выбирается интерфейс RS-232 и связь может осуществляться через порт RS-232 на задней панели прибора; при установке на "USBCOM" выбирается интерфейс USBCOM и связь может осуществляться через порт USB (USB DEVICE) на задней панели прибора. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка протокола шины
    Bus Proto
    Этот параметр используется для настройки протокола интерфейса связи RS-232 устройства. Этот параметр можно настроить на режим "SCPI" или "MODBUS". Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Установка скорости передачи
    aud Rate
    Этот параметр используется для установки скорости передачи данных интерфейса RS-232 устройства. Всего на выбор предлагается 8 скоростей передачи данных: 4800, 9600, 14400, 19200, 38400, 57600, 96000, и 115200.
    Установка адреса устройства
    Bus Adr
    С помощью этого параметра устанавливается адрес протокола RS-232 интерфейса MODBUS устройства. Может быть установлен в диапазоне от 1 до 31.
    Включение дистанционного управления
    PLC Onoff
    Включение / выключение функции удаленного управления

    Наверх

    Как настроить состояние прибора после включения или сбросить на заводские настройки в источниках питания APS-4215 и APS-4220?

    На вкладке SysTool можно установить состояние прибора после включения, «сбросить» все установки на заводские или произвести обновление системы.

    Установка состояния по включению
    Last State On
    При установке параметра в положение «ON» при последующих включениях система сохранит те же установленные параметры, какие были в момент последнего выключения прибора, если установлено «OFF», то при включении прибора параметры будут устанавливаться по умолчанию. Нажмите ▼ или поворотным переключателем переместите курсор к этому параметру и нажмите функциональную клавишу справа от экрана, соответствующую экранной кнопке
    Заводские установки
    Factory Reset
    «Сброс» параметров прибора на заводские установки.
    Setup Reset С помощью этого параметра все параметры в рамках установок измерения устройства восстанавливаются до значений по умолчанию.
    System Update Этот параметр используется для обновления системы. Обновление системы реализуется оригинальным файлом производителя через подключаемый USB-диск.

    Наверх

    Как использовать внутреннюю память в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут сохранять все параметры, заданные пользователем, во внутренней энергонезависимой памяти в виде файла. Когда пользователям в следующий раз понадобится использовать те же самые настройки, пользователям не нужно будет сбрасывать параметры, достаточно загрузить соответствующий файл и получить те же самые настройки, что и в прошлый раз.

    Название каталога «I:/» означает, что открыт каталог внутренней памяти устройства.

    Для входа в меню сохранения и вызова файлов нажать SYSTEM и затем экранную кнопку INTERFILE.

    Прибор может сохранять до 54 внутренних файлов. Если курсор не находится в поле заголовка, нажмите ◄ или ► для возвращения на строку заголовка.

    Сохранение данных
    Save
    Сохранение файла данных. Сдвинуть клавишей ▼ маркер на пустое место имени файла и нажать экранную кнопку Save В центре экрана появится панель выбора символов, переместите курсор в нужное место с помощью навигационных клавиш или поворотного переключателя и затем нажмите софт-клавишу ADD CHAR для добавления символов к имени файла в строке запроса в нижней части экрана. Если вы ввели неправильный символ, нажмите экранную кнопку BACK SPACE. Если в данный момент нет необходимости сохранять файл, нажмите кнопку EXIT. После ввода имени файла нажмите клавишу ENTER или OK, чтобы сохранить файл. Если введенное имя файла совпадает с предыдущим именем файла, в строке запроса в нижней части экрана появится запрос. Если пользователь не ввел имя файла и нажал ENTER или OK то по умолчанию файл сохранится с названием UNNAMExx.STA (где ХХ - серийный номер текущего файла).
    Загрузка данных
    Load
    Загрузка данных из файла Нажать ▼ и сдвинуть курсор на тот файл, данные из которого необходимо загрузить. Нажать Load
    Копирование файлов
    Copy to E:
    Копирование файла из внутренней памяти на внешнее USB-запоминающее устройство Нажать ▼ и сдвинуть курсор на тот файл, который необходимо скопировать. Нажмите экранную кнопку Copy to E: для копирования файла, на котором находится курсор, на диск USB. Если диск USB не подключен к прибору, появится сообщение об ошибке. Для корректной работы, пожалуйста, вставьте диск в USB-интерфейс перед копированием файла.
    Удаление файлов
    Delete
    Удаление файлов из внутренней памяти Нажать ▼ и сдвинуть курсор на тот файл, который необходимо удалить. Нажать DEL для удаления файла, на котором установлен курсор.

    Наверх

    Как использовать внешние запоминающие устройства в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут сохранять все параметры, заданные пользователем, во внешнем запоминающем устройстве, например USB-диске, в виде файла. Когда пользователям в следующий раз понадобится использовать те же самые настройки, пользователям не нужно будет сбрасывать параметры, достаточно загрузить соответствующий файл и получить те же самые настройки, что и в прошлый раз.

    Название каталога «E:/» означает, что открыт каталог внешней памяти.

    При использовании внешнего запоминающего устройства на источнике питания переменного тока серии APS-42хх следует обратить внимание на следующие моменты:

    1) Используйте USB-устройство с интерфейсом USB 2.0.

    2) Файловая система диска USB-устройства должна быть FAT16 или FAT32 и отформатирована с использованием стандарта FAT16 или FAT32; для USB-устройства свыше 512M рекомендуется использовать стандарт FAT32 для форматирования.

    3) Перед подключением USB-устройства к прибору рекомендуется создать резервную копию данных находящихся на этом запоминающем устройстве. Компания Актаком не несет ответственности за потерю данных при использовании USB-диска с данным прибором.

    Для эффективного сохранения данных прибора на флэш-накопитель USB рекомендуется не хранить слишком много файлов или папок на флэш-накопителе USB.

    Формат файла и его использование описаны в следующей таблице:

    Тип Формат Загрузка Назначение
    Сохранение настроек (I:/) *.STA да Сохранение параметров устройства во внутренней памяти
    Сохранение настроек (E:/ USB-диск) *.STA да Сохранение параметров устройства во внешнем запоминающем устройстве
    Сохранение данных (E:/ USB-диск) *.CSV нет Сохранение результатов измерений во внешнем запоминающем устройстве

    Назначение функциональных кнопок аналогичное, как при работе с внутренней памятью.

    Для действий с внешней памятью нажать SYSTEM , затем экранную клавишу EXTERNAL FILE. Прибор может использовать 54 файла на внешнем запоминающем устройстве.

    Save – сохранение файла на внешнем запоминающем устройстве. Ввод названия файла осуществляется так же, как описано в разделе 3.6.1 Использование внутренней памяти.

    Load – загрузка содержимого указанного файла данных.

    Copy to I – копирование указанного файла из внешнего носителя во внутреннюю память прибора.

    Delete – уничтожение указанного файла.


    Наверх

    Как создать искажение формы выходной волны Surge/Drop в источниках питания APS-4215 и APS-4220?

    Источники питания переменного тока серии APS-42хх могут генерировать аномалии - искажения формы волны в виде выбросов или провалов с изменяемой амплитудой, длительностью и положением относительно начальной фазы.

    Установка амплитуды аномалии
    SD Volt
    Указывает рабочее напряжение выброса/провала в диапазоне 0,0…300 В. Когда значение этого параметра больше заданного напряжения, это выброс; когда оно меньше заданного напряжения, это провал. Этот параметр отображается при включении опции Surge/Drop на странице <ProgramSetup> COMMON.
    Установка места появления аномалии
    SD Site
    Определяет позицию, в которой появляется аномалия Surge/Drop, которая может быть рассчитана по времени между этой позицией и точкой 0 фазы. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении "SD Cont" диапазон составляет 0…20 мс; при выключении "SD Cont" диапазон составляет 0…99 мс.
    Установка длительности аномалии
    SD Time
    Этот параметр указывает ширину формы волны выброса или провала. Этот параметр отображается при включении опции Surge/Drop на странице <Setup> COMMON. При включении параметра SD Content его диапазон настройки составляет 0…20 мс; при выключении параметра SD Content его диапазон настройки составляет 0…99 мс.
    Установка запуска генерации аномалии
    SD Cont
    Этот параметр указывает, срабатывает ли запуск искажения автоматически или вручную. Когда этот параметр установлен как "ON", нажмите кнопку ON/OFF, система будет выполнять запуск непрерывно, посылая аномалию выброс или провал каждые 100 мс. При установке этого параметра на "OFF", нажмите кнопку ON/OFF, прибор будет выполнять запуск каждый раз при нажатии клавиши TRIG. Этот параметр отображается при включении опции "Surge/Drop" на странице <ProgramSetup> COMMON.

    Например, предположим, что выходное напряжение 100 В, выходная частота 50 Гц, напряжение аномалии 60 В, расположена в 25 мс от начальной точки фазы и длительность 1 мс. Если для функции SD Content установлено значение "OFF", то нажатие кнопки TRIG приведет к эмуляции провала в форме волны как указано на рисунке. ниже:

    Предположим, что выходное напряжение 100 В, выходная частота 50 Гц, напряжение аномалии 50 В, время от начала волны 10 мс, длительность аномалии 10 мс. Если функция SD Cont установлена на "ON", система будет непрерывно выполнять запуск, аномалия будет генерироваться каждые 100 мс цикла или около того.

    Форма волны сигнала показана на рисунке ниже:


    Наверх

    Как использовать функцию диммирования DIMMER FUNCTION в источниках питания APS-4215 и APS-4220?

    Эта функция используется для установки режима диммирования нарастания или спада полуволны. Когда режим диммирования включен, по умолчанию включена SD-функция . В режиме ручного управления можно задать только такие параметры, как напряжение, частота (45…100 Гц) и напряжение аномалии SD Volt. Дисплей прибора не может отобразить такую форму волны, поэтому ее можно посмотреть только внешними приборами на выходных терминалах источника напряжения, например при диммировании нарастания полупериода волны:


    или спада полупериода волны:



    Наверх

    Как установить вид отображения в источниках питания APS-4215 и APS-4220?

    Программируемый источник питания переменного тока серии APS-42хх обеспечивает четыре функции отображения результатов: "NONE" (НЕТ), "LAST" (ПОСЛЕДНИЙ), "ALL" (ВСЕ) и "P/F" (ВСЕ). Если установлено значение "NONE" (НЕТ), то после завершения тестирования на экране не будут отображаться результаты проверки:

    Если установлено «LAST», то после завершения испытания на экране отобразится окончательный результат испытания. Как показано на рисунке

    Когда установлено значение "ALL", после завершения теста нажмите клавишу TestResult , на экран будут выведены все результаты теста. Пользователи могут сохранить результаты теста на USB внешнее запоминающее устройство для резервного копирования.

    Если установлено значение "P/F", то после завершения проверки на дисплее появится "PASS" или "FAIL".

    Выходной результат теста оценивается на основе значений настройки верхнего/нижнего предела. Если выходное значение находится в диапазоне от верхнего предела напряжения, нижнего предела напряжения, верхнего предела частоты и нижнего предела частоты, то по окончании испытания на дисплее отображается "PASS", если значение выходит за установленные пределы, то отображается «FAIL»:


    Наверх

    Комплекты портативных осциллографов RTH1002 PLUS
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
