1. Разъемный магнитопровод.
2. Рычаг раскрытия губок магнитопровода.
3. ЖКИ.
4. Кнопка FUNC – выбор режима DC/AC (для напряжения и тока); сопротивления / тест диодов / прозвонка
5. Кнопка HOLD – удержание показаний
6. Кнопка REС – включение/выключение регистратора данных.
7. Кнопка SETUP/ENTER – вход в меню установки настроек и подтверждение действия в меню настроек.
8. Кнопка ▲DCA ZERO – переход по элементам меню настроек, увеличение значения элемента меню настроек, установка нуля в режиме измерения силы постоянного тока.
9. Кнопка *EXIT – выход из меню настроек, включение/выключение подсветки в режимах измерений
10. Кнопка ◄REL – изменение значения элемента меню или функции, вход/выход из режима относительных измерений.
11. Кнопка ▼RANGE – переход по элементам меню настроек, уменьшение значения элемента меню настроек, вход/выход в ручной выбор диапазонов, выбор диапазона.измерения.
12. Кнопка ►PEAK – изменение значения элемента меню или функции, вход/выход в режим измерения пиковых значений (для напряжения и тока).
13. Переключатель режимов измерений.
14. Разъем интерфейса RS-232/USB.
15. Разъем для подключения сетевого адаптера,
16. Входные разъёмы «COM» и «V/Ω/-||-»/«TEMP».
17. Крышка батарейного отсека.
18. Слот для установки SD-карты

1. Разъемный магнитопровод.
2. Рычаг разъемного магнитопровода.
3. Поворотный переключатель режимов и включения / выключения прибора.
4. Переключатель частотного диапазона «50/60 Hz» / «Wide» для сигналов с частотой 40 Гц...1 кГц.
5. Кнопка удержания показания.
6. Кнопка фиксации максимального и минимального значений.
7. Кнопка установки нулевого уровня / проведения относительных измерений.
8. ЖКИ.
9. Входной разъём «+» используется для измерения напряжения и сопротивления.
10. «СОМ» вход используется для измерения напряжения и сопротивления
11. Ремешок.

Условия эксплуатации:

1. Питающее напряжение, температура хранения и эксплуатации см. в разделе "Технические характеристики".
2. Относительная влажность не более 80% при температуре 0…40 °С.
3. Атмосферное давление от 495 до 795 мм рт. ст.
4. В помещениях хранения и эксплуатации не должно быть пыли, паров кислот, щелочей, а также газов, вызывающих коррозию.
5. После пребывания в предельных условиях (хранения, транспортировки) время выдержки прибора в нормальных (эксплуатационных) условиях не менее 2 часов.
6. При эксплуатации не допускаются следующие действия, приводящие к отказу от гарантийного обслуживания прибора:
   • Падение и воздействие вибрации на прибор.
   • Измерение ёмкости и сопротивления в цепях, находящихся под напряжением, или измерение ёмкости с остаточным напряжением. Для предотвращения повреждения прибора и причинения вреда здоровью перед проведением измерений необходимо отключить питание от тестируемой цепи и разрядить все высоковольтные конденсаторы. Остаточный заряд конденсаторов можно проверить прибором в режиме измерения постоянного напряжения.
   • Измерение напряжения, используя гнёзда для измерения тока.
   • Проведение измерений при напряжении питания ниже 80% от указанного номинала на используемых батареях.
   • Замена батареи питания до отключения прибора от сети или нарушение полярности при подключении /замене батареи.
   • Растягивать с усилием измерительные щупы прибора.
   Неисправность предохранителя означает нарушение условий эксплуатации прибора.

1. Трансформирующие клещи

2. Рычаг клещей

3. Кнопка HOLD фиксации измерения (однократное нажатие). При повторном нажатии включается обновление данных

4. Поворотный переключатель функций и включение/выключение прибора

5. Жидкокристаллический индикатор

6. Обозначения единиц измерения

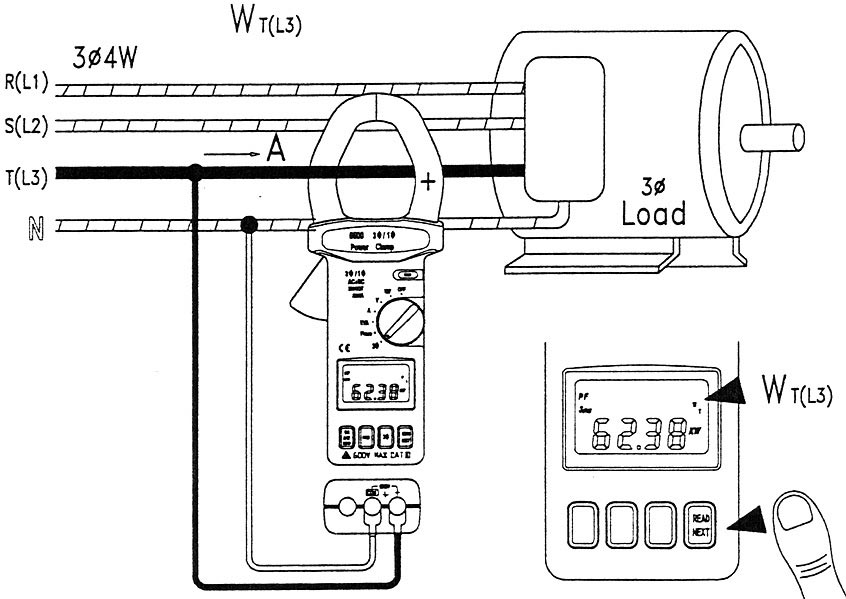

7. Кнопка 3ϕ3W/3ϕ4W выбора трех- или четырехпроводной трехфазной системы

8. Кнопка READ/NEXT чтения данных, запоминания измеренных значений и перехода к следующему измерению для расчёта мощности

9. Входное гнездо + для измерений напряжения и мощности

10. Входное гнездо COM общего провода

11. Кнопка DC A/W ZERO установки на 0 мощности и значения постоянного тока

12. Кнопка записи REC

13. Символ пониженного напряжения батареи

14. Символы REC и NO

1. Разъемный сердечник трансформатора клещей
2. Рычаг разъемного сердечника
3. Кнопка HOLD включения удержания измеренного значения
4. Поворотный переключатель функций
5. Жидкокристаллический дисплей (ЖКИ)
6. Кнопка REL включения функции относительных измерений
7. Кнопка DCA ZERO обнуления значений в режиме DCA
8. Кнопка MIN/MAX включения регистрации минимального или максимального значений
9. Кнопка RANGE ручного выбора диапазона измерений
10. Гнездо общее "СОМ"
11. Гнездо "+"

1. Разъемный магнитопровод для съема токового сигнала
2. Рычаг клещей для открывания клещей
3. Переключатель функций прибора и включения/выключения прибора
4. Кнопка фиксации текущего показания HOLD
5. Кнопка фиксации максимального и минимального измеренных значений MIN/MAX
6. Кнопка установки нуля (включения режима относительных измерений) ZERO
7. Жидкокристаллический индикатор
8. Предохранительный ремень

Переведите поворотный переключатель 5 (рис.1) в любое положение измерения. Поднесите прибор к розетке. В случае наличия напряжения в сети, питающей розетку, индикатор 3 (рис.1) загорится красным цветом.

Для перехода в режим измерения наибольшего и наименьшего значений используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).

После выбора фиксации максимального значения (на дисплее активируется индикатор MIN) на дисплее отображается наименьшее за время измерений в этом режиме значение. При выборе режима MAX/MIN на дисплее будут отображаться текущие значения измерений, но в памяти будут сохранятся наибольшее и наименьшее показания.

Для перехода в режим измерения амплитудного значения используйте кнопку PEAK MAX/MIN (AC/DC DC ZERO).

Режим фиксации амплитудного значения работает при измерениях силы переменного тока. После выбора режима (активируется индикатор PEAK) на дисплее будет показано измеренное амплитудное (от пика до пика) значение силы переменного тока.

После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.

При удержании кнопки HOLD »в течение 2 секунд включается подсветка дисплея. Подсветка автоматически выключится по истечении 30 секунд. Чтобы принудительно отключить подсветку нажмите кнопку HOLD два раза.

Внимание! Во избежание поражения электрическим током отключайте питание от тестируемого устройства и разряжайте все конденсаторы в нём перед проведением любых измерений сопротивления. Никогда не пытайтесь проверять целостность цепей или схем, находящихся под напряжением.

1. Установите поворотный переключатель 5 (рис.1) в положение «Ω »

2. Вставьте провода щупов в соответствующие гнезда.

3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».

4. Считайте с дисплея значение сопротивления. В случае, если измеренное сопротивление меньше 30 Ом, прозвучит звуковой сигнал.

Внимание! Опасность поражения электрическим током! Высоковольтные цепи очень опасны и требуют при работе особой осторожности. Если во время измерений на дисплее высвечивается «OL», значение превышает максимальный диапазон измерения.

1. Установите поворотный переключатель 5 в положение V

2. Для выбора режима измерения напряжения постоянного (на дисплее активируется индикатор DC) или переменного (на дисплее активируется индикатор AC) тока удерживайте в течение 2 секунд кнопку PEAK MAX/MIN (AC/DC DC ZERO) до появления на дисплее соответствующего индикатора.

3. Подключите красный щуп к входу «VΩ», а черный — к входу «СОМ».

4. Подключите щупы к точкам измеряемой цепи.

5. Считайте с дисплея значение напряжения.

Внимание! Убедитесь, что при измерении силы тока провода измерения напряжения отключены от гнезд прибора.

1. Для выбора режима измерения силы постоянного или переменного тока установите поворотный переключатель 5 (рис.1) в положение «200 А » или «200 А ~» соответственно.

2. В случае выбора режима измерений силы постоянного тока для установки показаний прибора на 0, нажмите кнопку PEAK MAX/MIN (AC/DC DC ZERO до появления на дисплее индикатора ZERO. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.

3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен (рис.2). Воздушный зазор между разъемными частями магнитопровода недопустим.

4. Считайте с дисплея значение силы тока.

Процедура работы с памятью энергозатратная. Если не работает чтение\запись, то необходимо убедиться, что используются батарейки с достаточным уровнем заряда.

Скорость чтения около 10 измерений в секунду. Соответственно, для чтения полной памяти 8000 выборок нужно около 13 минут.

Программа автоматически выключает чтение измерений после окончания памяти, чтобы не затирать на графиках прочитанные измерения текущими. Для того, чтобы снова начать текущие измерения, надо нажать на кнопку Старт/Стоп измерений вверху окна.

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-».

3. Переключатель выбора режима измерения (13) установите в положение «V», соответствующее режиму измерения напряжения постоянного или переменного тока. Если прибор находится в режиме измерения напряжения постоянного тока, то в левом верхнем углу дисплея горят символы «DC».

4. Для перехода в режим измерения напряжения переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».

5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

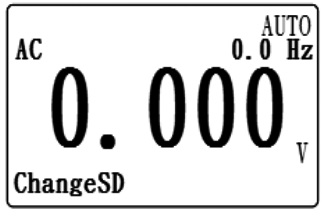

6. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона. Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11). Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

7. В режиме измерения напряжения постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.

Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).

1. Символ высокого напряжения
2. Индикатор переменного напряжения или тока
3. Символ отрицательного значения
4. Индикатор заполнения памяти для хранения данных
5. Индикатор сохранения данных
6. Включен режим удержания показаний
7. Передача данных
8. Символ первой фазы
9. Символ второй фазы
10. Символ третьей фазы
11. Ватты: сумма Ватт
12. Батарея разряжена
13. Единицы измерения частоты, фазового угла, реактивной мощности
14. Часы : минуты : секунды
15. Максимальное и минимальное показания
16. Перегрузка
17. Аналоговый индикатор величины сигнала
18. Индикатор очистки сохранённого показания
19. Индикатор загрузки сохранённого показания

1. Разъемный магнитопровод
2. Рычаг раскрытия губок магнитопровода
3. Кнопка MR. Однократное нажатие включает режим регистрации показаний.
4. Кнопка выбора фазы и суммирования мощностей. В режиме MR выбирает одно из сохранённых ранее показаний. Удержание в течение 2 секунд включает режим 3P3W (3-фазная 3-х проводная сеть).
5. Кнопка регистрации максимального и минимального показаний при измерении напряжения, тока, активной мощности и полной мощности. В режиме суммирования мощностей циклически переключает отображение активной мощности, сумму реактивной мощности, сумму коэффициентов мощности и сумму полных мощностей. В режиме MR выбирает одно из сохранённых ранее показаний.
6. Кнопка SAVE. Однократное нажатие сохраняет текущее показание, при этом звучит звуковой сигнал, а счётчик слева от дополнительной экранной области увеличивает значение на 1. Можно сохранить до 99 показаний.
7. ЖКИ
8. Входной разъём L2 (измерение второй фазы)
9. Входной разъём L3 (измерение третьей фазы)
10. Входной разъём COM
11. Входной разъём L1 (измерение первой фазы)
12. Кнопка USB. Включает режим отправки данных на компьютер.
13. Кнопка CLEAR. При измерении активной мощности нажатие и удержание кнопки в течение 1 секунды сбрасывает время и перезапускает его отсчёт. При измерениях других параметров нажатие и удержание в течение 1 секунды кнопки стирает сохранённые показания.
14. Кнопка включения/выключения подсветки дисплея.
15. Кнопка суммирования текущих результатов измерений
16. Кнопка удержания показаний на экране в любом режиме работы прибора.
17. Переключатель выбора функции.
18. Индикатор бесконтактного детектора напряжения.

1. Для фиксации измеренного значения на ЖКИ нажмите кнопку HOLD/ . Измеренное значение зафиксируется, на экране отобразится символ «H».

2. Для отмены функции нажмите кнопку HOLD/ еще один раз.

3. Для включения подсветки нажмите кнопку HOLD/ и удерживайте ее в течение 5 секунд.

1. Если при измерении требуется учесть постоянное смещение измеряемой величины относительно нуля, то нужно использовать функцию «относительные измерения». Для этого в момент измерения нажмите кнопку REL. Измеряемая величина при этом примет значение 0, и далее будет выводится на ЖКИ с учетом этого смещения. Включение функции «относительные измерения» будет подтверждаться на ЖКИ символом «REL».

2. Для отмены функции нажмите кнопку REL снова. Знак «REL» с экрана исчезнет.

1. Трансформатор с разъемным магнитопроводом
2. Рычаг для открывания клещей
3. Регулятор установки нуля или кнопка ZERO (при измерении постоянного тока)
4. Индикатор разряда батареи
5. Индикатор включения питания
6. Переключатель режимов работы
7. Штекера проводов выхода

Внимание! Максимальная величина входного сигнала не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

Установите переключатель режимов в положение измерения напряжения: «400 V» постоянного тока. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к разъему «+»). Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи. Считайте с дисплея значение напряжения.

1. Установите функциональный переключатель в положение «Hz».

2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».

3. Подсоедините щупы к тестируемой цепи и прочтите показания прибора.

4. Если потребуется, измените чувствительность, нажимая кнопку RANGE (10 мВ (по умолчанию)/100 мВ/1 В).

Примечание: Для получения устойчивых результатов при измерении высоких частот рекомендуется устанавливать чувствительность 100 мВ или 1 В.

1. Установите функциональный переключатель в положение « ».

2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».

3. При подключении в прямой полярности, через диод протекает прямой ток. При неисправности диода на дисплее отобразится «0» (пробой диода) или «1» (обрыв в диоде). При подключении в обратной полярности, при исправном диоде на экране отобразится «1», при неисправности экране отобразится «,000» или другие значения.

Для правильного тестирования диода обязательно используйте обе процедуры.

1. Установите функциональный переключатель в положение «Ω» или «».

2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».

3. Подсоедините щупы к двум точкам тестируемой цепи или резистора, прочтите показания прибора.

4. Если сопротивление цепи меньше 40 Ом – в режиме «прозвонки» звучит звуковой сигнал.

1. Установите функциональный переключатель в положение « V» или «~ V».

2. Подключите черный провод к разъему «СОМ», а красный – к разъему «+».

3. Подсоедините щупы к измеряемой цепи и прочтите показания прибора.

Примечание: Не пытайтесь измерить напряжение более 600 Вскз.

1. Установите функциональный переключатель в положение « А» или «~ А».

2. Перед началом измерений постоянного тока нажмите и удерживайте кнопку DCA ZERO до обнуления показаний дисплея.

3. Выбор диапазона измерений будет производиться автоматически. Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.

4. Разомкните клещи и охватите только один проводник с током и прочитайте на дисплее значение тока.

Примечания: Для обеспечения высокой точности измерений следите за тем, чтобы проводник проходил через центр плоскости разъемного сердечника трансформатора клещей и чтобы нанесенный на клещи знак «+» был направлен к источнику мощности.

Если задействована функция относительных измерений (кнопка REL), то при нажатии кнопки DCA ZERO прибор останется в режиме ручного выбора диапазона.

Если Вы хотите выбрать диапазон вручную – нажмите кнопку RANGE перед тем как нажать кнопку DCA ZERO.

Для выбора режима нажмите кнопку REL. Последнее измеренное значение будет принято за опорное, на дисплее будут отображены нули. Результаты последующих измерений будут отображены в виде разности между текущим и опорным значениями. Для выключения функции нажмите и удерживайте кнопку REL в течение не менее 2 с. Эта функция не может работать одновременно с функцией фиксации максимального или минимального значений.

Нажмите кнопку МАХ/MIN. На экране появятся символы «Н» и «MIN». Прибор начнет процесс измерений и фиксацию минимального значения из измеренных. При повторном нажатии кнопки, прибор перейдет к фиксации максимального значения (символ «MAX»). При следующем нажатии кнопки, прибор вернется к нормальному режиму измерений. Эта функция не может работать одновременно с функцией относительных измерений.

1. Убедитесь в том, что по исследуемому проводнику протекает переменный ток не менее 0.1 А.
2. Установите поворотный переключатель в положение Hz и нажмите рычаг клещей до их открытия и полностью сомкните их вокруг исследуемого проводника.
   Обратите внимание: Воздушный зазор между щечками клещей недопустим.
   Не допускается обхват кабеля с несколькими проводниками с током, т.к. это приведет к неверному результату измерений.
3. Считайте с дисплея измеренное значение частоты.

Кнопка ZERO может также использоваться для проведения относительных измерений только силы постоянного или переменного тока. После нажатия этой кнопки текущее значение устанавливается на нуль. Все последующие измерения смещены на величину измерения, предшествовавшего моменту установки нуля. Для возврата к обычному режиму подержите кнопку установки 0 нажатой в течение 2 с. Этот режим измерений отменяется при нажатии кнопки MAX/MIN.

1. До начала измерения силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на 0.
   В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.
2. Далее разомкните магнитопровод и обхватите одиночный проводник с током. Замкните магнитопровод.
   Обратите внимание: Воздушный зазор между щечками клещей недопустим.
   Не допускается обхват кабеля с несколькими проводниками с током, т.к. это приведет к неверному результату измерений.
3. Считайте с дисплея измеренное значение частоты.

Поочерёдное нажатие кнопки «MAX/MIN» включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). В двух областях экрана токовых клещей АСМ-2353 будут показаны эффективные величины переменного тока и переменного напряжения.

Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку «MAX/MIN» в течение 2 секунд.

Для измерения переменного тока и переменного напряжения подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:

1. Переведите ручку выбора функции в положение AAC.
2. Разведите губки АСМ-2353.
3. Отцентрируйте проводник внутри губок прибора, затем аккуратно сжимайте губки токовых клещей до их полного закрытия, при этом тестируемый проводник должен оставаться в центре. Модель АКТАКОМ АСМ-2353 может проводить измерения сразу только на одном проводнике. Смещение проводника относительно центра или зажатие нескольких проводников приведёт к искажению показаний.
4. В двух областях экрана будут показаны эффективные величины переменного тока и переменного напряжения.
5. Если входной ток превышает 1000 А эфф., на экране будет показано сообщение 0L.
   Во время измерения в дополнительной экранной области отображается значение напряжения.

Для измерения переменного напряжения и частоты подключите токовые клещи-ваттметр АКТАКОМ АСМ-2353 следующим образом:

1. Подключите красный, желтый и синий измерительные провода к входным разъёмам L1, L2, L3, а чёрный – ко входному разъёму COM.
2. Переведите ручку выбора функции в положение V, соответствующее измерению напряжения и частоты.
3. Подсоедините красный, желтый и синий измерительные провода (входные разъёмы L1, L2, L3) к трём соответствующим фазам цепи под напряжением, а чёрный измерительный провод (входной разъём COM) – к соответствующему нейтральному проводу.
4. Нажмите SEL для выбора положения фазы, на экране отобразится символ соответствующей фазы. L1 означает первую фазу , L2 – вторую , L3 – третью .
5. На экране АСМ-2353 отобразятся эффективная величина напряжения и частота каждой фазы.
6. Если входное напряжение превышает 750 В эфф., на экране появится сообщение 0L.
7. Считайте с дисплея значение напряжения и частоты.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный разъем в разъем «».
3. Установите переключатель токовых клещей АТК-2103 в положение «». Нажмите кнопку «FUNC» для отображения на дисплее «nF».
4. Для компенсации паразитной ёмкости внутренней платы или тестовых проводов необходимо перед измерением емкости в диапазонах 50 нФ и 500 нФ обнулить показания ЖКИ. Для этого, не подключая измеряемую емкость, нажмите кнопку «REL». На экране АТК-2103 отобразится нулевое значение. После этого подключите конденсатор и проведите измерения.
5. При измерении емкости на пределах 5 мкФ и 50 мкФ устанавливать нулевые показания перед измерением не требуется.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «Hz».
3. Установите переключатель в положение «Hz». Для измерения частоты нажмите кнопку «Hz/%», на дисплее отобразится «Hz». При повторном нажатии на дисплее отобразится «%» и токовые клещи АТК-2103 перейдут в режим измерения коэффициента заполнения.
4. При измерении частоты АТК-2103 всегда автоматически выбирает диапазон измерений.
5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «µAmA» .
3. При измерении в диапазонах 400 мкА или 4000 мкА, установите дисковый переключатель в положение «µA», нажмите кнопку «FUNC» для выбора измерения силы постоянного или переменного тока. На дисплее отобразится «» или «~» соответственно.
4. При измерении в диапазонах 40 мА или 400 мА, установите дисковый переключатель в положение «mA», нажмите кнопку «FUNC» для выбора измерения силы постоянного или переменного тока. На дисплее токовых клещей АТК-2103 отобразится «» или «~» соответственно.
5. Разомкните цепь, в которой измеряется ток. Последовательно подсоедините провода к измеряемой цепи и считайте показания с дисплея.

Внимание!!! Максимальное значение протекающего через АТК-2103 тока не должно превышать 400 мA. Превышение протекающего тока может повредить предохранитель и вывести токовые клещи из строя.

1. Установите переключатель в положение «2000A», нажмите кнопку «FUNC» для выбора измерения силы постоянного или переменного тока. На дисплее отобразится «» или «~» соответственно.
2. При измерении силы постоянного тока нажмите кнопку «DCA ZERO» и удерживайте ее 2 секунды, значение обнулится, на дисплее отобразится «ZERO».
3. Нажмите рычаг, чтобы открыть клещи. Замкните клещи вокруг проводника таким образом, чтобы проводник с протекающим током поместился в середине токового зажима.
4. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея токовых клещей АТК-2103.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «».
3. Установите вращающийся переключатель в положение «», затем нажмите кнопку «FUNC», на дисплее отобразится «».
4. Подключите щуп красного цвета со стороны анода, а чёрного – со стороны катода (прямой тест).
   Значение падения напряжения на p-n переходе отображается на ЖКИ (Примерное значение для исправного маломощного кремниевого диода составит 0,7 Вольт). При неисправности диода на дисплее отобразится «,000» или значение близкое к «,000» (пробой диода) или «1» (обрыв в диоде).
5. Поменяйте полярность подключения (обратный тест). Если тестируемый диод исправлен, на экране токовых клещей АТК-2103 отобразится «1». Если диод неисправен, то на экране отобразится «,000» или другие значения.

Примечание. Для правильного тестирования диода обязательно используйте обе процедуры.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «W»
3. Установите вращающийся переключатель в положение «W» или «», соответствующее режиму измерения сопротивления или проверки целостности электрической цепи. Затем нажмите кнопку «FUNC», на дисплее отобразится «W» или « » соответственно.
4. При измерении сопротивления, когда на экране загорается символ «AUTO», токовые клещи АТК-2103 находятся в режиме автоматического выбора диапазона. Для ручного выбора диапазона нажмите кнопку «RANGE».
5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.
6. Если сопротивление электрической цепи при «прозвонке» менее 10 Ом, раздастся звуковой сигнал.

1. Вставьте черный провод в разъем «COM».
2. Вставьте красный провод в разъем «V».
3. Переключатель выбора режима измерения установите в положение «» или «~», соответствующее режиму измерения напряжения постоянного или переменного тока. И нажмите кнопку «FUNC», чтобы на дисплее токовых клещей АТК-2103 отобразилось «» или «~» соответственно.
4. Когда на экране загорается символ «AUTO», прибор находится в режиме автоматического выбора диапазона. Для ручного выбора диапазона нажмите кнопку «RANGE».
5. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

Поочерёдное нажатие кнопки «MAX/MIN» включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку «MAX/MIN» в течение 2 секунд.

ОСТОРОЖНО: во избежание электрического удара перед измерением температуры отсоединяйте оба измерительных щупа от источников напряжения. Отсоединяйте термопару перед переходом к другой измерительной функции.

1. Установите поворотный переключатель режимов работы в положение «TEMP».
2. Кнопкой «MODE» выберите единицы измерения (°F или °C).
3. Подключите температурный датчик к отрицательному разъёму «COM» и к положительному разъёму, соблюдая полярность.
4. Коснитесь головкой температурного датчика поверхности объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд).
5. Наблюдайте измеренную температуру на экране прибора.

ОСТОРОЖНО: во избежание электрического удара перед измерением ёмкости отключайте питание тестируемого устройства и разряжайте все находящиеся в нём конденсаторы, а также вынимайте батареи и отсоединяйте сетевые шнуры.

1. Установите поворотный переключатель режимов работы в положение «».
2. Кнопкой «MODE» выберите режим измерения ёмкости.
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. Коснитесь измерительными наконечниками тестируемого конденсатора.
5. Наблюдайте измеренную ёмкость на дисплее прибора

Примечание: при измерении очень больших ёмкостей стабилизация показания может занять некоторое время.

1. Установите поворотный переключатель в положение «VHz».
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения (%).
4. Коснитесь измерительными наконечниками тестируемой цепи.
5. Считайте с дисплея значение частоты или коэффициента заполнения.

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение «».
2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора. Измеренную величину сопротивления можно наблюдать на экране прибора.
5. При «прозвонке», если сопротивление < 40 Ом, прозвучит звуковой сигнал.
6. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне: от 0,4 В до 0,7 В Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

Внимание! Максимальная величина входного сигнала при измерениях напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение «VHz». Выбор диапазона измерений будет произведен автоматически. Если Вы хотите самостоятельно выбрать диапазон — нажмите кнопку «RANGE».
2. Выберите род тока (AC или DC) кнопкой «MODE».
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.

1. Установите функциональный переключатель в положение «A» или «А».
2. Подключите соединительные провода (в комплект не входят) к разъёмам «+» и «СОМ», соответственно.
3. Соедините эти разъемы с аналогичными разъемами мультиметра или, используя специальный кабель, с разъемом осциллографа и прочтите измеренное значение.

Для перехода в ручной режим выбора диапазона измерений нажмите кнопку RANGE. Для возврата в автоматический режим (активен по умолчанию при включении токовых клещей) нажмите и удерживайте кнопку RANGE в течение не менее 2 с.

Примечание: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную. Для этого:

1. Нажмите кнопку «RANGE». Индикатор «Auto Range» исчезнет с экрана, и появится индикатор «Manual Range» .
2. Кнопкой «RANGE» перебирайте доступные диапазоны до выбора подходящего.
3. Удерживайте кнопку «RANGE» в течение 2 секунд для возврата в режим втовыбора диапазона.

ОСТОРОЖНО: во избежание электрического удара перед измерением температуры отсоединяйте оба измерительных щупа от источников напряжения. Отсоединяйте термопару перед переходом к другой измерительной функции.

1. Установите поворотный переключатель режимов работы в положение «TEMP».
2. Кнопкой «MODE» выберите единицы измерения (°F или °C).
3. Подключите температурный датчик к отрицательному разъёму «COM» и к положительному разъёму, соблюдая полярность.
4. Коснитесь головкой температурного датчика поверхности объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд).
5. Наблюдайте измеренную температуру на экране прибора.

1. Установите поворотный переключатель в положение «Hz».
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения (%). Коснитесь измерительными наконечниками тестируемой цепи.
4. Считайте с дисплея значение частоты или коэффициента заполнения.

Примечание: Для коэффициента заполнения менее 10,0 % на экране будет показано сообщение «UL», а для коэффициента более 94,9 % экран покажет

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение «».
2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов.
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора.
5. Измеренную величину сопротивления можно наблюдать на экране прибора.
6. При «прозвонке», если сопротивление < 40 Ом, прозвучит звуковой сигнал.
7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне: от 0,4 В до 0,9 В. Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

• Установите переключатель режимов на подходящий диапазон «660 А» или «1000 А» постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
• Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на «0».
• Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.
• Считайте результат измерения с ЖКИ.

Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение «V», соответствующее измерению напряжения. Выбор диапазона измерений будет произведен автоматически.
2. Выберите род тока (AC или DC) кнопкой «MODE».
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
5. Считайте результат измерения с ЖКИ.

ВНИМАНИЕ! Опасность поражения током. Перед использованием бесконтактного датчика напряжения, проверяйте его работоспособность на цепи, которая точно находится под напряжением.

1. Поднесите магнитопровод клещей к розетке или проводке, как показано на рисунке.


2. В присутствии переменного напряжения индикатор детектора будет светиться.

Примечание: Часто жилы в электрическом кабеле перекручены. При измерении перемещайте датчик вдоль кабеля, чтобы приблизиться к кабелю вплотную. Из-за высокой чувствительности данного датчика он может реагировать на статическое электричество или другие источники энергии, это нормально и не является повреждением.

ПРИМЕЧАНИЕ: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную.

1. Нажмите кнопку «RANGE». Индикатор «Auto Range» исчезнет с экрана, и появится индикатор «Manual Range».
2. Кнопкой «RANGE» перебирайте доступные диапазоны до выбора подходящего.
3. Удерживайте кнопку «RANGE» в течение 2 секунд для возврата в режим автовыбора диапазона.

Поочерёдное нажатие кнопки «MAX/MIN» включает режим регистрации минимального или максимального показаний (только в режиме ручного выбора диапазона). Третье нажатие кнопки «MAX/MIN» вызывает индикатор «MAX MIN», а прибор продолжает регистрировать максимальное и минимальное показания, хотя на экране при этом отображается текущее показание. Для выхода из режима регистрации максимальных/минимальных показаний удерживайте кнопку «MAX/MIN» в течение 2 секунд.

ОСТОРОЖНО: во избежание электрического удара перед измерением температуры отсоединяйте оба измерительных щупа от источников напряжения. Отсоединяйте термопару перед переходом к другой измерительной функции.

1. Установите поворотный переключатель режимов работы в положение «TEMP».
2. Кнопкой «MODE» выберите единицы измерения (°F или °C).
3. Подключите температурный датчик к отрицательному разъёму «COM» и к положительному разъёму, соблюдая полярность.
4. Коснитесь головкой температурного датчика поверхности объекта, температуру которого нужно измерить. Поддерживайте контакт до стабилизации показания (около 30 секунд).
5. Наблюдайте измеренную температуру на экране прибора.

1. Установите поворотный переключатель в положение «Hz».
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения(%).
   Примечание: частота и коффициент заполнения будут отображаться на дисплее одновременно (частота – в верхней части экрана более крупным шрифтом, а коэффициент заполнения – в нижней части экрана более мелким).
4. Коснитесь измерительными наконечниками тестируемой цепи.
5. Считайте с дисплея значение частоты или коэффициента заполнения.

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение «ΩCAP».
2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора:
5. Измеренную величину сопротивления можно наблюдать на экране прибора.
6. При «прозвонке», если сопротивление <50 Ом, прозвучит звуковой сигнал.
7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне от 0,4 В до 1,8 В.
   Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

1. Установите переключатель режимов на подходящий диапазон «400 А» или «1500 А» постоянного или переменного тока . Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
2. Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на «0».
3. Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.


4. Считайте результат измерения с ЖКИ.

Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение «V», соответствующее измерению напряжения.
   Выбор диапазона измерений будет произведен автоматически. Если Вы хотите самостоятельно выбрать диапазон — нажмите кнопку «RANGE».
2. Выберите род тока (AC или DC) кнопкой «MODE».
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.

Примечание: При включении питания измерительный прибор находится в режиме автовыбора диапазона, в котором он выбирает наилучший диапазон самостоятельно. Для большинства измерений такой режим является наилучшим, однако иногда необходимо выбрать диапазон вручную, для этого:

1. Нажмите кнопку «RANGE». Индикатор «Auto Range» исчезнет с экрана, и появится индикатор «Manual Range».
2. Кнопкой «RANGE» перебирайте доступные диапазоны до выбора подходящего.
3. Удерживайте кнопку «RANGE» в течение 2 секунд для возврата в режим автовыбора диапазона.

1. Установите поворотный переключатель в положение «Hz».
2. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
3. Кнопкой «Hz/%» выберите функцию измерения частоты (Hz) или коэффициента заполнения (%). Коснитесь измерительными наконечниками тестируемой цепи.
4. Считайте с дисплея значение частоты или коэффициента заполнения.

Внимание! Перед проведением измерений сопротивления в цепи отсоедините ее от источника питания и разрядите все имеющиеся в ней конденсаторы.

1. Установите поворотный переключатель режимов работы в положение «Ω».
2. Кнопкой «MODE» выберите режим измерения сопротивления, “прозвонки” или теста диодов
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный — к положительному разъему).
4. При измерении сопротивления присоедините измерительные щупы к разным концам тестируемой цепи или выводам резистора:
5. Измеренную величину сопротивления можно наблюдать на экране прибора.
6. При «прозвонке», если сопротивление <100 Ом, прозвучит звуковой сигнал.
7. При тестировании диодов присоедините щуп красного цвета со стороны анода, а черного — со стороны катода (прямой тест). Прочтите значение напряжения на дисплее. Поменяйте полярность подключения (обратный тест). При исправном диоде обратное напряжение отобразит на экране «OL», а прямое напряжение будет в диапазоне: от 0,4 В до 1,5 В.
   Закороченные устройства будут выдавать около 0 В, а разомкнутые – «OL» при обеих полярностях подключения.

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов. Отключайте прибор от цепи при переключении диапазонов.

1. Установите переключатель режимов на подходящий диапазон постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Для измерения силы постоянного тока выберите «А =». Для измерения переменного тока выберите «А ~».
2. Если на дисплее отображается некоторое устойчивое значение до начала измерений силы постоянного тока нажмите кнопку ZERO для установки показаний прибора на «0».
3. Для проведения измерений разомкните губки магнитопровода, нажав на рычаг, и полностью охватите ими один проводник.


4. Считайте результат измерения с ЖКИ.

Внимание! Максимальная величина входного сигнала при измерениях постоянного и переменного напряжения не должна превышать допустимое значение, указанное в спецификации. Не пытайтесь произвести измерения напряжения, превосходящего эти пределы. Несоблюдение этих указаний может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель режимов в положение «V», соответствующее измерению напряжения. Выбор диапазона измерений будет произведен автоматически. Если Вы хотите самостоятельно выбрать диапазон — нажмите кнопку «RANGE».
2. Выберите род тока (AC или DC) кнопкой «MODE».
3. Вставьте разъёмы измерительных проводов тестера в соответствующие входные гнезда (черный тестовый кабель к разъему «СОМ», а красный – к положительному разъему).
4. Подключите измерительные щупы ПАРАЛЛЕЛЬНО измеряемой цепи.

Прибор имеет функцию автоматического отключения питания. Клещи отключатся автоматически через 30 минут после включения. Для выхода из режима автоматического отключения, удерживайте кнопку FUNC более 2 с. Звуковой сигнал отмечает, что функция автоматического отключения питания выключена.

Примечание: Отключение данной функции не предусмотрено при измерении искажения синусоидальности (THD).

1. Удерживайте нажатой кнопку ▼ и включите прибор. Установите поворотный переключатель в положение W-mA или W-A.
2. Присоедините щуп черного провода к фазе L3, красного провода к фазе L1.
3. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода L2 (см. рисунок). Ток должен течь в направлении, показанном на рисунке ниже.
4. Нажмите на кнопку ▲ для выбора режима 3-фазной системы. На дисплее появится символ «3Ø».
5. Нажмите на кнопку FUNC для выбора функции угла сдвига фаз. ЖКИ отобразит символы L123, обозначающий последовательность чередования фаз по часовой стрелке. Или символы L132, обозначающий последовательность чередования фаз против часовой стрелки.

1. Выберите необходимый диапазон (W-mA или W-A).
2. Присоедините щуп черного провода к фазе L3, красного провода к фазе L1.
3. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода L2 (см. рисунок). Ток должен течь в направлении, показанном на рисунке ниже.
4. Нажмите на кнопку ▲ для выбора режима измерения мощности в 3-фазной системе с симметричной нагрузкой. На дисплее появится символ «3Ø».
5. Прочитайте значение, отображенное на ЖКИ. Единицы измерения определяются автоматически.
   Внимание! Пользователи также могут провести измерения для сбалансированной 3-фазной системы. Выполняются те же действия, как и при измерении однофазной системы.

1. Выберите необходимую основную частоту тока и напряжения при помощи переключателя на боковой панели тестера. Или используйте кнопку ▲ при включении для автоматического выбора диапазона Hz. При удерживании нажатой кнопки ▲ при включении прибора, прибор войдет в режим автоматического выбора частоты и измерит частоту в диапазоне (45-65) Гц. Если измеренная частота не равна 50 или 60 Гц возможна дополнительная погрешность
2. Выберите необходимое положение поворотного переключателя в зависимости от силы тока. Если сила переменного тока менее 0,6 А, установите переключатель в положение W-мА. Если сила переменного тока более 0,6 А, установите переключатель в положение W-А.
3. Если пиковое значение переменного тока больше, чем максимальное значение диапазона, на дисплее появятся символы перегрузки 0L.


4. Присоедините щупы, подключенные к гнездам измерения напряжения на приборе, к источнику напряжения параллельно нагрузке.
5. Нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода, по которому течет ток (см. рисунок). Ток должен течь в направлении, показанном на рисунке выше.
6. Прочитайте значение активной мощности, отображенное на ЖКИ. Единицы измерения определяются автоматически.
7. Для измерения полной мощности нажмите на кнопку FUNC один раз.
8. Для измерения реактивной мощности нажмите на кнопку FUNC дважды.
9. Для измерения коэффициента мощности нажмите на кнопку FUNC трижды.
10. Для измерения угла сдвига фаз (Phase) от -180° до +180° нажмите на кнопку FUNC четыре раза. Для отображения угла сдвига фаз (Phase) в диапазоне от 0 до 360°, удерживайте нажатой кнопку ▲, затем включите прибор. При включении, таким образом, на дисплее отобразится угол сдвига фаз в диапазоне от 0 до 360° (если активирована функция измерения угла сдвига фаз).
11. Для измерения мощности в лошадиных силах нажмите на кнопку FUNC пять раз для появления символов «HP».
12. Для активации функции контроля энергии нажмите на кнопку FUNC шесть раз. Перед цифрами появится символ Н, обозначающий энергию. Значение энергии состоит из 6 знаков (4 большие цифры и 2 маленькие). Энергия установится на позицию «0», когда будет выбрана эта функция. Значение энергии будет увеличиваться с течением времени от момента, когда была выбрана эта функция.

1. Установите поворотный переключатель в положение мА, А или V в зависимости от режима измерений. Затем выберите необходимую частоту с помощью переключателя на боковой панели прибора.
2. При измерении силы тока нажмите на рычаг клещей до их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
3. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
4. На ЖКИ появится измеренное значение. При попеременном нажатии кнопки ▼, на ЖКИ будут соответственно отображаться символ и измеренное текущее «HOLD», максимальное «MAX», минимальное «MIN» или пиковое «РEAK» значение.
5. Для возврата в режим текущих измерений, необходимо удерживать нажатой кнопку ▼ более 2 с.
   Внимание: Функция пикового значения при измерении отображает максимальное значение. Время дискретизации данной функции составляет 39 нс (50 Гц) или 33 нс (60 Гц). Функция удержания показаний, максимального/минимального значений отображает истинное среднеквадратичное значение.

1. Установите поворотный переключатель в положение мА, А или V в зависимости от режима измерений. Затем выберите необходимую частоту с помощью переключателя на боковой панели прибора.
2. При измерении силы тока нажмите на рычаг клещей до их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
3. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
4. Для измерения среднеквадратичного значения n-ой гармоники нажмите один раз на кнопку FUNC. На дисплее появятся символы «Harmonic» и «NO». Перед значением силы (мА или А) или напряжения (V) переменного тока отобразится номер гармоники (1-99). Нажмите на кнопку ▲ или ▼ для уменьшения или увеличения номера гармоники. После достижения максимального (99) или минимального (1) номера гармоники, начнется круговой отсчёт в обратную сторону.
5. Для измерения коэффициента n-ой гармоники нажмите дважды на кнопку FUNC. На дисплее появятся символы «Harmonic» и «NO». Перед значением коэффициента n-ой гармоники силы или напряжения переменного тока (%) отобразится номер гармоники (1-99). Нажмите на кнопку ▲ или ▼ для уменьшения или увеличения номера гармоники. После достижения максимального (99) или минимального (1) номера гармоники, начнется круговой отсчёт в обратную сторону.
6. Для активации функции контроля коэффициента искажения синусоидальности кривой тока или напряжения нажмите трижды на кнопку FUNC. На дисплее появятся символы «THD» и «%». Коэффициент искажения синусоидальности кривой тока (в процентах) будет определен по формуле и отображен на дисплее:
   , где V1, V2…V50 – среднеквадратичное значение первой, второй…50-й гармоники
   Внимание: при измерении Кг, после нажатия на кнопки или переключения, прибор будет работать медленно из-за сложных математических вычислений.
7. Для активации функции контроля коэффициента амплитуды нажмите 4 раза на кнопку FUNC. На дисплее появятся символы «C.F.». Коэффициент амплитуды будет определен по формуле и отображен на дисплее:
   Коэффициент амплитуды = пиковое значение/среднеквадратичное значение
8. Для контроля частоты нажмите 5 раз на кнопку FUNC. На дисплее появятся символы «Hz». Частота переменного тока будет измерена и отображена на дисплее. В случае если частота менее 40 Гц, на экране появится 0 Hz. Если частота более 65 Гц, на экране появится индикатор перегрузки 0L.
   Внимание! При измерения частоты в диапазоне мА значение силы переменного тока должна быть более 10 мА, в диапазоне А – более 1 А. При измерении частоты значение напряжения переменного тока должно быть более 50 В.

Внимание!

При проведении измерения силы тока убедитесь, что все измерительные щупы отключены от входных разъемов.

В случае если измеряется сила тока, вдвое превышающая диапазон, на дисплее отобразится не только индикатор перегрузки (0L), но также индикатор разряда батареи.

Предельная величина входного сигнала при измерениях напряжения переменного тока – 600 В. Не пытайтесь произвести измерения напряжения, превосходящее это значение.

Несоблюдение этого указания может привести к поражению электрическим током и повреждению токовых клещей.

1. Выберите необходимую основную частоту измеряемого сигнала при помощи переключателя на боковой панели прибора. Или используйте кнопку ▲ при включении для автоматического выбора диапазона Hz. При удержании кнопки ▲ и включении прибора, прибор войдет в режим автоматического выбора диапазона Hz и измерит частоту в диапазоне (45-65) Гц. При измерениях на частоте, не равной 50 или 60 Гц, возможна дополнительная погрешность измерений.
2. Выберите соответствующее положение поворотного переключателя для диапазона силы тока или напряжения. При измерениях силы тока – если сила переменного тока менее 0,6 А, установите переключатель в положение мА, если переменный ток более 0,6 А, установите переключатель в положение А. При измерении напряжения установите поворотный переключатель в положение V.
3. Если пиковое значение входного переменного тока больше, чем максимальное значение диапазона, на дисплее появится индикатор перегрузки 0L.
4. При измерении силы тока нажмите на рычаг клещей для их открытия и полностью сомкните их вокруг провода, по которому течет измеряемый ток.
5. При измерении напряжения вставьте провода щупов в соответствующие гнезда прибора и присоедините щупы ПАРАЛЛЕЛЬНО измеряемой цепи.
6. Прочитайте на дисплее истинное среднеквадратичное значение переменного напряжения или тока.

Для задания коэффициента трансформации, удерживайте нажатой кнопку FUNC и включите прибор.

Отпустите кнопку FUNC, на дисплее появятся символы «СТ». Значение по умолчанию Кт=1. Если коэффициент Кт – не равен 1, на экране появится индикатор «CT». Показание силы тока на ЖКИ равно измеренному значению, умноженному на коэффициент трансформации (ALCD=ARMS×Кт).

Для изменения Кт, нажимайте на кнопки ▲ или ▼ для увеличения или уменьшения значения от 1 до 250.

Удерживание кнопки ▲ или ▼ ускоряет процесс изменения коэффициента трансформации.

Для выхода из режима установки коэффициента трансформации нажмите на кнопку FUNC.

Внимание: В каком бы положении не находился поворотный переключатель, первыми на дисплее будут отображаться коэффициент трансформации (Кт) и основная частота.

При включении прибора на ЖКИ будет индицироваться значок «АР». Это обозначает, что прибор будет отключаться приблизительно через 4…6 минут. Для отмены это функции пользователь должен удерживать кнопку FUNC, а затем отключить питание. Значок «АР» на дисплее индицироваться не будет.

Нажмите и удерживайте кнопку REC, затем включите питание. На дисплее будут индицироваться буквы «CL», что будет обозначать, что память очищена.

1. Нажимайте кнопку FUNC до тех пор, пока на дисплее не загорится значок «NO». Текущий номер записи будет показан в верхней части дисплея.
2. Используйте кнопки ▲ и ▼, чтобы считать следующее / предыдущее значение.
3. При удержании клавиш значение будет изменяться быстрее. При достижении последнего / первого значения номер записи будет прокручен.

При нажатии кнопки REC начнется регистрация данных, на дисплее будет индицироваться значок «REC». Данные будут записаны при указанном интервале сэмплирования. При наполнении буфера памяти запись данных будет остановлена. Запись данных будет остановлена также при слабой батарее или повторном нажатии клавиши REC.

Примечания. При интервале сэмплирования равном 0 будет записана только одна запись / значение. Для записи другого значения необходимо нажать клавишу REC снова. Записанное значение будет отображено на дисплее в течение 1 секунды.

1. Нажимайте кнопку FUNC до тех пор, пока вверху дисплея не будут индицироваться значок «SEC» и текущий интервал сэмплирования в секундах.
2. Для увеличения / уменьшения значения на 1 сек. используйте клавиши ▲ и ▼. При удержании клавиш значение будет изменяться быстрее. Значение можно увеличить/ уменьшить от 0 до 255 и 255 до 0. При достижении минимального значения 0, а максимального 255 значение будет прокручено.
3. Нажимайте кнопку FUNC несколько раз, до тех пор, пока внизу дисплея не появятся цифры.

Перед началом измерений убедитесь в отсутствии внешнего электромагнитного поля следующим образом:

1. Включите прибор и установите поворотный переключатель в положение «мА». Сомкнутыми клещами проведите вблизи измеряемого объекта. Показания прибора должны находится в пределах 0,000...0,001.
2. Включите питание прибора и установите поворотный переключатель в положение «мА» или «А».
3. Охватите клещами измеряемый провод или электрод заземления. Воздушный зазор между щечками клещей недопустим.
4. Считайте измеренное значение тока утечки на дисплее.

1. Откройте клещи и убедитесь, что поверхности контактов свободны от пыли, грязи и других посторонних веществ.
2. Несколько раз откройте и закройте клещи, чтобы обеспечить наилучший контакт.
3. Включите питание прибора и установите поворотный переключатель в положение «Ω».
   Внимание! В момент включения прибора или во время автокалибровки не допускается открывать клещи или охватывать ими проводник с током!
4. В момент включения прибор производит автоматическую калибровку для обеспечения большей точности измерений. Следует дождаться окончания калибровки. В процессе калибровки на дисплее будут последовательно высвечиваться надписи CAL7, CAL6, ..., CAL2, CAL1.
   Внимание! Если автокалибровка не прекращается, следует проверить контактные поверхности клещей; если они загрязнены – их необходимо очистить
5. Когда прибор будет готов к работе, раздастся звуковой сигнал.
6. Охватите клещами измеряемый провод или электрод заземления. Для обеспечения большей точности измерений несколько раз откройте и закройте клещи. Воздушный зазор между щечками клещей недопустим.
7. Считайте измеренное значение сопротивления заземления (RG) на дисплее.

8. При наличии в контуре заземления тока свыше 3 А или напряжение свыше 30 В, на дисплее будет высвечиваться символ «NOISE». Наличие шумов существенно снижает точность измерений.
9. При открывании клещей на индикаторе будут высвечиваться символ и слово OPEN.
10. При «прозвонке» цепи установите поворотный переключатель в положение «», Звуковой сигнал сработает при сопротивлении цепи менее 40 Ом. В этом режиме кнопкой FUNC можно выбрать нижнюю и верхнюю границу допустимых значений сопротивления.

Если кнопки и функции прибора не используются в течении 30 мин, он автоматически включит ожидающий режим для сохранения питания. Для отключения этого режима установите поворотный переключатель в положение "OFF". Нажмите и удерживайте кнопку HOLD. Затем, установите поворотный переключатель в положение "∼A", тогда функция авто выключения будет отключена и символ авто выключения "" исчезнет с дисплея. Режим автовыключения активируется каждый раз, когда вы включаете прибор и автоматически выключается в режиме "MX/MN".

Чтобы удержать измеренное значение и сохранить его в память, нажмите кнопку HOLD/MX/MN один раз.

Для выключения функции удержания, нажмите эту кнопку еще раз.

Для перехода в режим регистрации максимального и минимального значений нажмите и удерживайте кнопку HOLD/MX/MN. Используйте эту кнопку для перемещения между режимами отображения максимального, минимального значения и режимом регистрации. Для выхода из режима регистрации максимального и минимального значений нажмите и удерживайте кнопку HOLD/MX/MN.

1. Установите поворотный переключатель в положение "μA".
2. Вставьте черный измерительный кабель COM, красный – в разъем в μA.
3. Подключите их последовательно с цепью и прочтите измеренные значения на дисплее.

1. Установите поворотный переключатель в положение "Temp".
2. Нажмите кнопку RANGE для единиц измерения температуры °С или °F.
3. Подключите термопару Типа K в разъем "Temp".
4. Поднесите датчик температуры к измеряемому объекту.
5. Прочтите значение температуры на дисплее.

1. Установите поворотный переключатель в положение "".
2. Вставьте черный измерительный кабель в разъем COM, красный в разъем .
3. Соедините красный провод с анодом, а черный – с катодом проверяемого диода.
4. Прочтите значение напряжения на дисплее. Если измеренное значение меньше 40 мВ, прозвучит прерывистый сигнал.

1. Полностью разрядите конденсаторы.
2. Вставьте черный измерительный кабель в разъем COM, красный в разъем .
3. Установите поворотный переключатель в положение "".
4. Соедините красный провод с анодом, а черный – с катодом измеряемого конденсатора.
5. Прочтите значение емкости на дисплее прибора.

1. Перед тем, как делать измерения сопротивления, отключите от измеряемой цепи все источники напряжения и разрядите все включенные в цепь конденсаторы.
2. Установите поворотный переключатель в положение "Ω, " или "MΩ" (для прозвонки в положение "Ω, ").
3. Вставьте черный измерительный кабель в разъем COM, красный в разъем Ω.
4. Подсоедините щупы соединительных кабелей к измеряемой цепи и прочтите значение сопротивления на дисплее прибора. Если измеренное значение сопротивления меньше 40 Ω, это будет обозначено прерывистым звуковым сигналом.

1. Установите поворотный переключатель в положение “V”.
2. Нажмите и удерживайте кнопку RANGE затем, установите поворотный переключатель в положение “KW/KVA” чтобы появился символ 3φ4W и WL1.
3. Вставьте измерительные провода во входные разъемы.
4. Подключите черный кабель к разъему COM прибора и к нейтрали.
5. Подключите красный провод от разъема V к первой фазе L1(R).
6. Обхватите размыкаемым магнитопроводм ту же фазу L1(R).
7. Прибор автоматически выберет необходимый диапазон измерений.
8. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание», исчезнет символ WL1, а символ WL2 появится чтобы информировать пользователя, что далее следует произвести измерение на втором проводнике (фаза L2 или S).

9. Измерение мощности на втором проводнике WL2 (S) проводятся аналогично измерениям на первом проводнике: отключите красный измерительный провод от того проводника, на котором находится размыкаемый магнитопровод и подключите его ко второй фазе L2 (S), обхватите магнитопроводом этот проводник и проведите измерение. Черный измерительный провод от разъёма COM подключён к нейтрали.

10. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание», исчезнет символ WL2, а символ WL3 появится чтобы информировать пользователя, что далее следует произвести измерение на третьем проводнике (фаза L3 или Т).
11. Далее аналогично повторите измерение WL3 (T) на третьей фазе. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание». Символ WL3 исчезнет с экрана.


12. Прибор обработает три результата измерений и на экране появится общий результат мощности в трехфазной 4-проводной цепи (3φ4W). В этот момент результат измерений сохраняется в памяти.
13. Если Вы хотите рассмотреть детали этой единой записи, нажмите клавишу HOLD для выбора желаемого показателя WL1, WL2, WL3 или WL123 показа. Затем нажмите клавишу RANGE для выбора режима отображения данных на дисплее: KW+HP, KW+PF, KW+KVAR, KVA+θ или A+V.
14. Для справки: W3φ4W = WL1 + WL2 WL3


15. Установите поворотный переключатель в другое положение для выхода из данного режима и удаления сохраненных данных.

Внимание! В трехфазных несбалансированных измерениях 4-проводной цепи все три фазных провода должны быть положительными. Поэтому если пользователь обнаружил, что какая-то из мощностей отрицательная, он должен проверить, что все подключения выполнены правильно, чтобы получить правильные значения мощности.

1. Установите поворотный переключатель в положение “V”.
2. Удерживайте кнопку HOLD, затем, установите поворотный переключатель в положение “KW/KVA”, чтобы появился символ 3φ3W и WL12.
3. Вставьте черный измерительный кабель в разъем COM, красный в разъем V.
4. Выберите фазу (S или L2) и подключите к ней разъем COM на приборе при помощи черного провода.
5. К другой фазе (R или L1) подключите красный провод, идущий от разъема V.
6. К этой же фазе (R или L1) подключите магнитопровод прибора.
7. Прибор автоматически выберет нужный диапазон измерений.
8. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание» для сохранения измеряемого значения. Появится символ WL23, что будет указанием для пользователя произвести следующие измерения.
9. Отключите измерительный провод, который был подключен к той же фазе, что и магнитопровод и подключите его к третьей фазе (T или L3).
10. Подключите к этой же фазе магнитопровод измерительного прибора.
11. Прибор автоматически выберет нужный диапазон измерений.
12. Дождитесь, пока показания прибора будут устойчивыми (около 6 секунд). Нажмите кнопку HOLD – «Удержание» для сохранения измеряемого значения.

13. Прибор обработает результаты измерений (WL12 и WL23), и результат расчета будет показан на дисплее. Символ WL123 соответствуем показаниям мощности в трехфазной 3-проводной цепи 3φ3W и значение мощности сохраняется в память.
14. При желании прочитать детали этой единой записи, нажмите кнопку HOLD – «Удержание» для выбора желаемого показателя WL12 , WL23 или WL123 затем нажмите кнопку RANGE для выбора режима отображения данных на дисплее: KW+HP, KW+PF, KW+KVAR, KVA+θ или A+V.
15. Для справки: W3φ3W = WL12 + WL23


16. Установите поворотный переключатель в другое положение для выхода из данного режима и удалите сохраненные данные.

Внимание! Если пользователь выбрал какую-либо фазу в качестве COM, то этот выбор невозможно отменить в последующих измерениях. Например, если была выбрана фаза L2 (S), то именно эта фаза должна быть подключена к COM во время измерения WL12 (WRS) и WL23 (WST) в трехфазных несбалансированных измерениях 3-проводной цепи. В трехфазных несбалансированных измерениях 3-проводной цепи одна из измеренных мощностей WL12 (WRS) или WL23 (WST) может быть отрицательной. Поэтому пользователь должен убедиться, что все подключения выполнены правильно, чтобы получить корректные значения мощности.

1. Установите поворотный переключатель в положение "KW/KVA".
2. Вставьте черный измерительный кабель в разъем COM, красный в разъем V.
3. Подключите черный измерительный кабель к нейтрали.
4. Подключите красный измерительный кабель к линии (фазе).
5. Нажмите кнопку RANGE – «Диапазон» для выбора режима отображения данных на дисплее KW+HP, KW+PF, KW+KVAR, KVA+θ или A+V.
6. Прочтите на дисплее показания измерений.
7. Для справки:

(θ= угол сдвига фаз)
PF – коэффициент мощности
HP (Лошадиная Сила): HP = 746 Вт
KVA (активная мощность): KVA = (V*A)/1000
KVAR (реактивная мощность):

1. Установите поворотный переключатель в положение "∼A".
2. Нажмите рычаг магнитопровода для открытия клещей и полностью обхватите проводник. Следите за тем, чтобы между половинками магнитопровода не было зазора.
3. Прочтите показания прибора на дисплее.

Внимание! Максимальное входное напряжение не должно превышать 600В. Не пытайтесь произвести измерение напряжения выше указанного значения. Превышение этого значения может привести к электрошоку или повредить прибор. Если частота менее 40 Гц, на ЖК-дисплее появится символ Hz.

1. Установите поворотный переключатель в положение "V".
2. Вставьте черный измерительный кабель в разъем COM, красный в разъем V.
3. Подключите щупы измерительных кабелей параллельно к измеряемой линии.
4. Нужный диапазон измерений будет выбран прибором автоматически.
5. Прочитайте значения напряжения и частоты на дисплее прибора.

Для перехода в режим фиксации наибольшего или наименьшего из измеренных значений используйте кнопку MAX/MIN. После однократного нажатия индикатор показывает наибольшее за время измерений в этом режиме значение. После второго нажатия индикатор показывает наименьшее за время измерений в этом режиме значение. После третьего нажатия происходит возврат в обычный режим измерений. Режим измерений, выбранный кнопкой установки нуля, отменяется нажатием кнопки MAX/MIN.

После нажатия кнопки HOLD на индикаторе фиксируется последнее измеренное значение. При повторном нажатии обновление данных восстанавливается.

Кнопка «ZERO» может также использоваться для проведения относительных измерений. После нажатия этой кнопки текущее значение используется как опорное, индикатор устанавливается на нуль и на нем появляется символ «Δ». Все последующие результаты измерений равны разности текущего и опорного значений. Для возврата к обычному режиму удерживайте кнопку «ZERO» нажатой в течение более 2 с. Этот режим измерений отменяется также при нажатии кнопки MAX/MIN.

1. Установите поворотный переключатель в положение V (DC) при измерении напряжения постоянного тока или в положение V∼ (AC) при измерении напряжения переменного тока.
2. Вставьте провода щупов в соответствующие гнезда.
3. Подключите щупы к точкам измеряемой цепи.
4. Считайте с дисплея значение напряжения.

Предупреждение! Убедитесь, что при измерении тока провода измерения напряжения отключены от гнезд прибора.

1. При измерении силы постоянного тока установите поворотный переключатель в положение mA DC или 30А DC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Нажмите кнопку «ZERO» для установки показаний прибора на 0. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.
2. При измерении силы переменного тока установите поворотный переключатель в положение 400 mA AC, 4000 mA или 30 А AC. Если вам неизвестно значение измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений.
3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток в котором должен быть измерен. Воздушный зазор между разъемными частями магнитопровода недопустим.
4. Считайте с дисплея значение силы тока.

Для перехода в режим показа наибольшего и наименьшего значений используйте кнопку «MAX/MIN». После однократного нажатия индикатор показывает наибольшее за время измерений в этом режиме значение. После второго нажатия индикатор показывает наименьшее за время измерений в этом режиме значение. После третьего нажатия происходит возврат в обычный режим измерений. Режим измерений, выбранный кнопкой установки нуля, отменяется функцией измерения наибольшего и наименьшего значений.

После нажатия кнопки «HOLD» на индикаторе фиксируется текущее показание. При повторном нажатии включается обновление данных. Данная кнопка используется также для выхода из режима автоматического отключения питания. Нажатие этой кнопки после произошедшего автоматического отключения питания приведет к тому, что питание на прибор будет подаваться вновь.

Кнопка «ZERO» может также использоваться для проведения относительных измерений. После нажатия этой кнопки текущее значение устанавливается на нуль и на индикаторе появляется символ «Δ». Все последующие измерения смещены на величину измерения, предшествовавшего моменту установки нуля. Для возврата к обычному режиму подержите кнопку установки 0 нажатой в течение 2 с. Этот режим измерений отменяется при нажатии кнопки «MAX/MIN».

1. Установите поворотный переключатель в положение Hz.
2. Вставьте испытательные проводники в гнезда на приборе.
3. Подсоедините испытательные щупы параллельно к источнику исследуемого сигнала.
4. Считайте измеренное значение на ЖКИ.

1. Подсоедините испытательные проводники к источнику напряжения параллельно нагрузке.
2. Сомкните токовые клещи вокруг одного из проводников, подключенного к нагрузке.
3. Выберите диапазон измерения напряжения постоянного или переменного тока и проконтролируйте отсчетные значения напряжений.
4. Выберите диапазон измерения постоянного или переменного тока и проконтролируйте отсчетные значения напряжений.
5. Выберите соответственный диапазон измерения мощности 40 кВт (0…250 В, 0…400 А) или 240 кВт (0…600 В, 0…400 А).
6. Считайте значение, индицируемое на ЖКИ в киловаттах (переменный ток плюс постоянный ток).

Предупреждение! Максимальное значение напряжения постоянного тока на входе прибора не должно превышать 1000 В, а переменного тока 750 В. Ни в коем случае не следует пытаться прикладывать к прибору напряжения, превышающие указанные значения. Превышение указанных значений напряжения может привести к поражению электрическим током, а также к повреждению прибора.

1. Установите поворотный переключатель в положение измерения напряжения постоянного тока (V =) или в положение измерения напряжения переменного тока (V ∼).
2. Вставьте разъемы тестовых пробников в соответствующие гнезда прибора.
3. Подключите провода тестера ПАРАЛЛЕЛЬНО измеряемой цепи.
4. Считайте с дисплея значение напряжения.

Предупреждение! Убедитесь, что при измерении тока провода тестера отключены от клемм прибора.

1. При измерении силы постоянного тока установите поворотный переключатель в положение измерения постоянного тока (А =). Нажмите кнопку «ZERO» для установки показаний прибора на 0. В связи с высокой чувствительностью прибора во избежание помех со стороны внешних магнитных полей установка на 0 должна производиться при той же ориентации прибора, какая будет при измерении.
2. При измерении силы переменного тока установите поворотный переключатель в положение измерения переменного тока (А ∼).
3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток через который должен быть измерен. Воздушный зазор между щечками клещей недопустим.
4. Считайте с дисплея значение силы тока.

Входные разъёмы L1, L2, L3 и входной разъём COM используются для подключений измерительных проводов при определении переменного напряжения, частоты, активной, реактивной и полной мощности.

Выбор фазы осуществляется с помощью кнопки SEL на передней панели прибора.

На рисунке ниже – пример подключения прибора при измерении активной мощности по схеме «3 фазы 4 провода».

Внимание! При измерениях тока убедитесь, что все измерительные щупы отключены от входных разъемов.

Отключайте прибор от цепи при переключении диапазонов.

1) Установите переключатель режимов на подходящий диапазон постоянного или переменного тока. Если вам неизвестен порядок измеряемой величины, рекомендуется устанавливать наибольший из возможных пределов измерений. Модель предназначена для измерения только силы переменного тока (в том числе тока утечки в одно- и многофазных сетях) и имеет 5 диапазонов: «40мА» / «400мА» / «4А» / «40А» / «100А». Выберите частотный диапазон переключателем (Рис. 1, п.4 Руководства по эксплуатации).

Примечание: Электротехнические характеристики используемого в этих токовых клещах трансформатора столь высоки, что он имеет очень широкий частотный отклик. В связи с этим в результат измерений может вноситься погрешность, вызванная влиянием высокочастотных составляющих. Для устранения влияния высокочастотного шума в приборе имеется низкочастотный фильтр (переключатель частоты на «50/60»). Частота обрезания = 100 Гц (затухание 24 дБ/октаву). Для измерения сигнала, включающего высокочастотные составляющие в диапазоне 40 Гц…1 кГц переключатель должен быть установлен в положение «Wide». Необходимо произвести измерения в обоих положениях переключателя частоты и проанализировать разность показаний. Большое значение является признаком высокочастотной природы измеряемого сигнала.

2) Нажмите кнопку ZERO для установки показаний прибора на «0».

Внимание! В связи с высокой чувствительностью прибора во избежание помех от внешних магнитных полей установка «0» должна производиться при той же ориентации прибора, что и при измерении.

3) Для проведения измерений полностью охватите провод (только один) кольцом магнитопровода, замкнув его вновь. Наличие воздушного зазора в месте замыкания магнитопровода не допускается.

4) Считайте результат измерения с ЖКИ.

Примечание: Для измерения тока утечки на землю, а так же тока утечки в 1- и многофазных цепях переменного тока охватите кольцом магнитопровода провод заземления, 2 провода питания однофазной линии (1Ф2W), 3 провода 3-фазной линии (3Ф3W), 4 провода 3-фазной 4-проводной линии (3Ф4W).

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-»

3. Установите вращающийся переключатель в положение «». В нижнем правом углу дисплея будут отображаться символы «MΩ», что соответствует режиму измерения сопротивления. Подсоедините щупы к исследуемой схеме и считайте показания с дисплея. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.

Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU».

Выбор нужного диапазона измерения напряжения производится последовательным нажатием кнопки ▼RANGE (11).

Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

4. Для перехода в режим тестирования диодов нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму тестирования диодов.

Подключите щуп красного цвета со стороны анода, а чёрного – со стороны катода (прямой тест). Значение падения напряжения на p-n переходе отображается на ЖКИ (Примерное значение для исправного маломощного кремниевого диода составит 0,7 Вольт). При неисправности диода на дисплее отобразится «,000» или значение близкое к «,000» (пробой диода) или «1» (обрыв в диоде).

Поменяйте полярность подключения (обратный тест). Если тестируемый диод исправлен, на экране отобразится «1». Если диод неисправен, то на экране отобразится «,000» или другие значения.

Примечание. Для правильного тестирования диода обязательно используйте обе процедуры.

5. Для перехода в режим проверки целостности электрической цепи (прозвонки) еще раз нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы , что соответствует режиму прозвонки цепи.

Подсоедините щупы к исследуемой схеме и считайте показания с дисплея.

Если сопротивление исследуемой цепи меньше 5 Ом, то раздастся звуковой сигнал.

Для установки коэффициента трансформации СТ удерживайте нажатой клавишу ‘func”, а затем включите питание. На ЖКИ будет высвечиваться символ  и значение СТ (по умолчанию – 1). Для увеличения/уменьшения коэффициента СТ на 1 используйте клавиши ▲ / ▼. Удержание клавиши ▲ / ▼ ускорит процесс увеличения/уменьшения. Для выхода из установок коэффициента СТ нажмите клавишу “func”.

Примечание. Значение силы тока, напряжения или мощности, индуцируемое на ЖКИ при измерении, равно значению силы тока (скз), напряжения или мощности, измеренному прибором и умноженному на введенное значение коэффициента трансформации.

Внимание! Перед проведением измерений сопротивления в цепи, отсоедините ее от источника питания и разрядите имеющиеся в ней конденсаторы.

Установите переключатель режимов работы в положение «Ω». Подсоедините измерительные провода к разъемам токовых клещей. Присоедините измерительные щупы к измеряемой цепи. Считайте результаты измерений с ЖКИ. При R_цепи<40 Ом раздаётся звуковой сигнал.

Примечания: Режим прозвонки при измерении сопротивления включается автоматически.

Кнопка установки нулевого уровня «ZERO» может быть использована также для проведения относительных измерений. После нажатия этой кнопки текущее измеренное значение принимается за ноль, и на ЖКИ высвечивается индикатор установки нулевого уровня («Δ»)

1. Вставьте черный провод в разъем «COM».

2. Вставьте красный провод в разъем «V/Ω/-||-»

3. Установите вращающийся переключатель в положение «-||-» . В нижнем правом углу дисплея будут отображаться символы «nF», что соответствует режиму измерения емкости.

4. Для компенсации паразитной ёмкости внутренней платы или тестовых проводов необходимо перед измерением емкости обнулить показания ЖКИ. Для этого, не подключая измеряемую емкость, нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10). Прибор перейдет в режим относительных измерений. На экране отобразится нулевое значение и символы «REL». Это важно при измерении небольших значений емкостей. После этого подключите конденсатор к щупам и проведите измерения.

5. Для выхода из режима относительных измерений нажмите и удерживайте нажатой около двух секунд кнопку ◄REL (10) и символы «REL» пропадут с экрана.

При работе всегда одевайте изолирующие перчатки. Убедитесь что к прибору не подсоединены провода для измерения напряжения.

Замкните измерительный магнитопровод вокруг проводника как показано на рисунке. Магнитопровод должен находится на расстоянии не менее 25 мм от проводника.

Нажмите кнопку HOLD при этом отсчет измерения будет зафиксирован на ЖКИ. При повторном нажатии включается обновление данных.

1, Открутите винты крепления задней крышки прибора и аккуратно снимите ее.

2. Установите элемент питания (9 В) в батарейный отсек, соблюдая полярность.

3. Установите заднюю крышку прибора и зафиксируйте ее винтами. Прибор готов к работе.

ПРЕДУПРЕЖДЕНИЕ. При включении питания прибора клещи не должны быть сомкнуты вокруг какого-либо провода, потому что при этом производится автоматическая установка на ноль остаточного магнитного потока через клещи. Если включение произведено при сомкнутых вокруг проводника с током клещах, то последующие измерения будут неточными.

Прибор автоматически выбирает диапазон измерения.

Перед проведением измерения убедитесь, что значение тока установлено на «0» при положении поворотного переключателя A. Если показания дисплея не равны нулю, то для установки их на «0» однократно нажмите кнопку DC A/W ZERO.

Для получения точных измерений необходимо, чтобы нанесенный на клещи знак «+» был направлен к источнику мощности.

Максимально допустимое постоянное напряжение равно 1000 В, переменное – 750 В. Не пытайтесь проводить измерения вне указанных пределов. Их превышение может привести к поражению электрическим током и к повреждению прибора.

1. Переключатель 5 включения/выключения питания и выбора режима удержания показаний установите в положение «BKЛ».

2. Выберите режим измерения напряжения при помощи переключателя (6), установив его в положение «U».

3. Подсоедините щуп красного цвета к гнезду «U», а щуп черного цвета – к гнезду « ».

4. При помощи переключателя (4) выберите режим измерения напряжения постоянного или переменного тока.

5. Подсоедините щупы к исследуемой схеме.

ВНИМАНИЕ! В связи с высокой чувствительностью прибора, во избежание помех со стороны внешних магнитных полей установка 0 и измерения силы постоянного тока должны производиться при одной и той же ориентации прибора.

1. Установите диапазон измерения клещей в соответствии с предполагаемой величиной измеряемого тока.

2. При измерении силы постоянного тока для установки нулевого отсчета на выходе клещей нажмите кнопку ZERO или поверните поворотный регулятор до охвата провода с током.

3. Подключите штекера проводов выхода к внешнему милливольтметру или мультиметру. Установите предел измерения милливольтметра или мультиметра в соответствии с предполагаемой величиной измеряемого тока и выбранным диапазоном измерения клещей.

4. Нажатием рычага откройте клещи и полностью сомкните их вокруг измеряемого провода. Воздушный зазор между щечками клещей недопустим.

5. Прочитайте на дисплее милливольтметра или мультиметра значение напряжения и рассчитайте величину тока с использованием коэффициента преобразования для выбранного предела измерений клещей.

Для включения режима регистрации и отображения обновляемых максимальных и минимальных значений измеряемого параметра нажмите кнопку «MAX/MIN» до отображения индикатора MAX или MIN. Для возврата в нормальный режим измерений нажмите кнопку «MAX/MIN» до исчезновения индикаторов.

Внимание! Функция «MAX/MIN» не может работать одновременно с функцией относительных измерений (обнуления). Нажатие MAX/MIN отключает режим относительных измерений (обнуления), и наоборот – нажатие кнопки ZERO отключает режим «MAX/MIN».

1. Подсоедините черный измерительный провод к гнезду «СОМ».
2. Подсоедините красный измерительный провод к гнезду «VΩ».
3. Переключатель выбора режима измерения установите в положение «V» или «V~», соответствующее режиму измерения напряжения постоянного или переменного тока. При измерении напряжения переменного тока на дисплее будет индицироваться значок «AC~».
4. Подсоедините щупы к исследуемой схеме.
5. Считайте значение напряжения на ЖКИ прибора.

1. Переключатель выбора режима измерения (13) установите в положение «A», соответствующее режиму измерения силы постоянного или переменного тока. Если прибор находится в режиме измерения силы постоянного тока, то в левом

верхнем углу дисплея горят символы «DC».

2. При измерении силы постоянного тока нажмите кнопку ▲DCA ZERO (8)и удерживайте ее нажатой две секунды, значение обнулится и на дисплее отобразится «ZERO».

3. Нажмите рычаг (2), чтобы открыть магнитопровод (1) клещей. Замкните магнитопровод (1) вокруг проводника таким образом, чтобы проводник с протекающим током находился в середине токового зажима. Измеренные показания появятся на экране.

4. Для перехода в режим измерения силы переменного тока нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «AC».

Для возврата в режим измерения силы постоянного тока повторно нажмите кнопку FUNC (4). В верхнем левом углу дисплея отобразятся символы «DC», а символы «AC» исчезнут с экрана.

5. Если в правом верхнем углу экрана горят символы «AUTO», то прибор находится в режиме автоматического выбора диапазона.

Для ручного выбора диапазона нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «AUTO» отобразятся символы «MANU». Выбор нужного диапазона измерения силы тока производится последовательным нажатием кнопки ▼RANGE (11).

Для перехода обратно в режим автоматического выбора диапазона опять нажмите и удерживайте нажатой около двух секунд кнопку ▼RANGE (11). В правом верхнем углу экрана вместо символов «MANU» отобразятся символы . «AUTO».

6. В режиме измерения силы постоянного и переменного тока имеется возможность измерять и отображать пиковые максимальные и минимальные значения. Для перехода в этот режим нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12). Максимальные пиковые значения «Pmax» будут индицироваться в верхней строчке, минимальные «Pmin» – в нижней.

Для возврата в предыдущий режим измерения повторно нажмите и удерживайте нажатой около двух секунд кнопку ►PEAK (12).

1. Установите переключатель в положение «А».

2. Клавишей 50/60 Гц выберите нужную частоту. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. На дисплее будет индицироваться измеренное значение. Измеренная частота будет отображаться на верхней строке ЖКИ.

4. Если измеренное значение переменного тока на входе больше максимального значения диапазона, на индикаторе отобразится символ 0L. Если значение силы тока меньше 30 А, значение частоты будет отображаться как 0.

Если кнопки и функции прибора не используются в течении 30 мин, он автоматически включит ожидающий режим для сохранения питания. Для включения их вновь, необходимо нажать какую-либо кнопку (например HOLD) или изменить положение поворотного переключатель на «OFF», а затем снова включить прибор.

Для деактивации режима автоматического отключения питания, удерживайте кнопку HOLD, включая прибор.

1. Подключите температурный пробник (опция) в разъем «TEMP».

2. Установите вращающийся переключатель в положение «A». В верхней строке на экране отобразится тип термопары «Type K» и измеренные значения температуры в °С.

3. При необходимости измеренное значение температуры может быть отображено в °F. Смена единиц измерения описана ниже.

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Измеряемое значение высветится на ЖКИ. При нажатии клавиши “Hold” на дисплее будут последовательно индицироваться, соответственно, символ “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.

4. Для отображения текущего измеренного значения силы тока удерживайте нажатой клавишу Hold более 2 с.

Примечания: функция «Peak» используется для индикации максимального значения силы тока. Время оцифровки для функции «Peak» 39 нс (50 Гц), 33 нс (60 Гц). Функции “Hold”, “Max”, “Min” отображают скз силы тока.

1. Включите питание прибора и установите поворотный переключатель в положение KW (см. рис.).

2. Если показания мощности не равны нулю, то однократно нажмите кнопку DC A/W ZERO для установки показания дисплея мощности в 0.

3. Подключите черный провод тестера к гнезду COM, а красный к гнезду +.

4. Подключите черный провод к нейтральной линии, а красный провод к фазной линии.

5. Сомкните клещи вокруг той линии, к которой присоединен провод красного цвета.

6. Прочитайте на дисплее значения мощности (kW) и cosφ (PF).

1. Для задания пользовательских настроек прибора включите прибор, установив вращающийся переключатель в любое рабочее положение (кроме «OFF»).

2. Нажмите кнопку SETUP/ENTER (7). Прибор перейдет на первую страницу меню настроек.

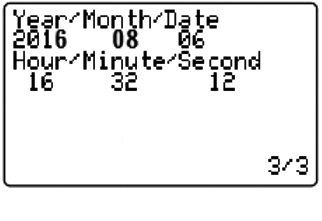

Всего в приборе имеется 3 страницы меню. Номер страницы отображается в нижнем правом углу.

Выбранный элемент меню для настройки – моргает.

Переход по меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11).

Для изменения значения или функции элемента меню нажмите кнопку ►PEAK (12) или ◄REL (10). Функция или значение элемента доступное для изменения начинает моргать. Изменение значения или функции элементов меню производится последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Для быстрого изменения числовых значений кнопку ▲DCA ZERO (8) или ▼RANGE (11) необходимо удерживать нажатой более двух секунд.

Для возврата после изменения элемента обратно в меню нажмите кнопку ►PEAK (12) или ◄REL (10).

3. На первой странице меню можно задать

• Folder Name: Название папки для записи на SD карту. Она может быть задана от CMA01 до CMA10.

• File Name: Имя файла для записи на SD карту.

Буквы в названии файла обозначают измерительную функцию и соответствуют текущему установленному режиму работы, например:

1) DCV01001 – измерение напряжения постоянного тока;

2) ACV01001 – измерение напряжения переменного тока;

3) OHM01001 – измерение сопротивления;

4) DIO01001 – тестирование диодов;

5) CON01001 – прозвонка цепей;

6) CAP01001 – измерение емкости;

7) DCA01001 – измерение силы постоянного тока;

8) ACA01001 – измерение силы переменного тока;

9) TMP01001 – измерение температуры.

⁠

Две первые цифры в названии файла соответствуют цифрам в названии папки.

Три последние цифры в имени файла могут быть заданы от 01 до 50.

• REC Date: Отображение метки даты и времени для уже существующего (записанного) файла.

Если SD карта установлена в слот (18), но файл новый, т.е. еще не записан, то в данном поле отображается надпись NO FILE

Если SD карта не установлена в слот (18), то данное поле пустое.

• Sampling Time: Установка времени сэмлирования (интервала времени регистрации) от 2 до 7200 секунд.

• Delete File: Служит для удаления существующего файла, указанного в элементе File Name

Когда элемент меню "Delete File" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если выбранный файл требуется удалить кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если удалять файл не требуется – N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).

• SD Format: Служит для форматирования SD карты

Когда элемент меню "SD Format" выбран, то он моргает на экране. Нажмите и удерживайте нажатой две секунды кнопку ►PEAK (12) или ◄REL (10). На экране появится надпись "Y or N". Если SD карту нужно отформатировать, то кнопками ▲DCA ZERO (8) или ▼RANGE (11) выберите Y, если форматировать SD карту не надо, то выберите N. Подтвердите выбор нажатием кнопки SETUP/ENTER (7).

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

1. Переключатель включения/выключения питания и выбора режима удержания показаний установите в положение «BKЛ».

2. Выберите режим измерения сопротивления при помощи переключателя, установив его в положение «Ω».

3. Подсоедините щуп красного цвета к гнезду «Ω», а щуп черного цвета – к гнезду « ».

4. Если Вы производите измерение сопротивления элементов в составе электронной схемы, то перед выполнением измерений удостоверьтесь в том, что питание этой схемы отключено, а все конденсаторы в схеме разряжены.

5. Подсоедините щупы к исследуемой схеме (или к исследуемому сопротивлению).

6. Считайте значение сопротивления на цифровом табло прибора.

Внимание! При точных измерениях значений сопротивления необходимо учитывать сопротивление предохранителя на входе и щупов (которое составляет приблизительно 0,8 Ом). Поэтому перед проведением измерений необходимо замкнуть испытательные проводники накоротко и учесть значение этого сопротивления.

1. Подсоедините черный измерительный провод к гнезду «СОМ».

2. Подсоедините красный измерительный провод к гнезду «VΩ».

3. Установите дисковый переключатель в положение «Ω », при этом на дисплее будет индицироваться значок «Ω».

4. Подсоедините щупы к исследуемой схеме и считайте значение сопротивления на дисплее.

5. Если сопротивление резистора будет менее чем 3 Ом, раздается звуковой сигнал, при этом на дисплее индицируется значок «».

1. Для перехода с первой на вторую страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:

На данной странице доступны для установки следующие элементы:

• AUTO POWER OFF: Служит для включения/выключения автоматического выключения прибора.

ON – автоотключение включено

OFF – автоотключение выключено.

• Decimal: Служит для выбора типа разделителя разрядов:

USA (.) – в качестве разделителя выбран символ "."

EURO (,) – в качестве разделителя выбран символ ","

• Temp.Unit: Служит для выбора единицы измерения температуры °С или °F.

• START TIME и STOP TIME: Служит для установки времени включения и выключения записи данных регистратором

При моргающем элементе START TIME нажмите кнопки ►PEAK (12) или ◄REL (10). Кнопками ▲DCA ZERO (8) или ▼RANGE (11) установите значение часа от 0 до 23. Перейдите к установке минут нажатием кнопок ►PEAK (12) или ◄REL (10). Установите значение минут от 0 до 59. Для быстрого изменения числовых значений часа и минут кнопку▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более двух секунд.

Аналогичным образом, при моргающем элементе STOP TIME можно задать время окончания регистрации.

Для быстрого обнуления времени начала и окончания регистрации кнопку ▲DCA ZERO (8) или ▼RANGE (11) следует удерживать нажатой более пяти секунд.

2. Для перехода со второй на третью страницу меню нажмите кнопку ▼RANGE (11). На дисплее отобразится:

На данной странице устанавливаются внутренние часы прибора, которые также являются опорными для простановки и использования различных меток времени при работе регистратора.

Активный для выбора элемент (год / месяц / дата / час / минута / секунда) моргает и выбирается последовательным нажатием кнопок ▲DCA ZERO (8) или ▼RANGE (11). Когда элемент выбран для установки значения нажмите кнопку ►PEAK (12) или ◄REL (10). Когда значение для установки начнет моргать, то оно может быть изменено кнопками ▲DCA ZERO (8) или▼RANGE (11). Быстрое изменение значения производится удержанием нажатыми этих кнопок более двух секунд. Выход из режима ввода значения к выбору элемента меню производится по нажатию кнопок ►PEAK (12) или ◄REL (10).

3. После ввода всех установок нажмите кнопку *EXIT (11).

1. Установите переключатель на «А». Используя клавишу 50/60Гц, выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲/▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

В приборе предусмотрен режим регистратора данных. Этот режим доступен только при установленной в прибор SD карте.

Интервал сэмплирования, названия папок и файлов задаются в настройках прибора. Запись осуществляется в реальном времени с временными метками.

1. Если в установках прибора START TIME и STOP TIME установлены как 00:00, то по нажатию кнопки REС (6) запустится регистратор данных и до 30000 записей смогут автоматически быть записаны на SD карту. Запись происходит до принудительной остановки или до заполнения SD карты.

Для выхода из режима регистратора повторно нажмите кнопку REС (6)

2. Если в настройках прибора START TIME и/или STOP TIME установлены не равными 00:00, то после нажатия кнопки REС (6) в нижнем левом углу отобразятся символы «REC».

Когда наступит время начала записи START TIME (например, 08:00) то регистратор автоматически запустится и будет регистрировать данные до достижения времени остановки STOP TIME. Данное действие будет повторяться ежедневно.

Для выхода из режима регистратора повторно нажмите кнопку REС (6).

3. Если нажать и удерживать нажатой около двух секунд кнопку REС (6), то независимо от того какое время начала записи START TIME задано в установках прибор немедленно начнет регистрацию данных и будет их записывать до достижения времени остановки STOP TIME, а в нижнем левом углу отобразятся символы «REC». Следующий цикл регистрации будет уже проходить от заданных в настройках времени начала записи START TIME до времени остановки записи STOP TIME.

Для выхода из режима регистратора повторно нажмите и удерживайте кнопку REС (6) более двух секунд.

Если в нижнем левом углу отобразятся символы «ChangeSD», то это означает, что SD-карта заполнена или функционирует неправильно. В обоих случаях SD-карту надо заменить.

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” 3 раза. В верхней части ЖКИ будут индицироваться символы “THD” и «%». Коэффициент искажения синусоидальности в процентах относительно основной частоты (50 или 60 Гц) будет определен по формуле и отображен на индикаторе.

%THD-F = (√(V22 + V32+…V492 + V502)/V1 * 100,

где: V1…V50 – значение 1-й…50-й гармоники сигнала частотой 50/60 Гц;

Одновременное измерение напряжения и частоты

1. Установите поворотный переключатель в положение V.

2. Подключите провода тестера к соответствующим гнездам (черный к COM, красный к +).

3. Присоедините провода тестера ПАРАЛЛЕЛЬНО измеряемой цепи.

4. Прочитайте на дисплее значения напряжения (V) и частоты (Hz).

Примечание. Минимальное напряжение, при котором работает частотомер, равно 1 В. Диапазон измерения частоты от 10 до 400 Гц. Если частота меньше 10 Гц, то на дисплее будет показано 0 Hz, а если частота превысит 400 Гц, то на дисплее появится надпись OL.

Одновременное измерение напряжения и тока

Следуйте указаниям раздела по измерению мощности переменного и постоянного тока при симметричной нагрузке для трех фаз. Тогда вы сможете прочитать на дисплее значения напряжения и тока.

1. Переключатель включения/выключения питания и выбора режима удержания показаний установите в положение «BKЛ»

2. Выберите режим измерения тока при помощи переключателя, установив его в положение «I».

3. Переключатель выбора режима измерения установите в положение « » или «~», соответствующее режиму измерения силы постоянного или переменного тока.

4. Выберите диапазон измерения (1000 А, 200 А) переключателем в зависимости от ожидаемого максимального значения тока.

5. При измерении силы постоянного тока отрегулируйте нуль на приборе, для чего воспользуйтесь регулятором (2).

6. Нажав защелку, разомкните захват токовых клещей и охватите ими исследуемый проводник.

7. Считайте значение переменного тока на цифровом дисплее.

Внимание! Если при попытках установки нулевого значения при измерениях силы постоянного тока на индикаторе прибора этого достичь не удается, что является следствием остаточной намагниченности сердечника токовых клещей, попытайтесь изменить направление протекания тока через токовые клещи или разомкните и сомкните токовые клещи несколько раз. Если на приборе индицируется максимальное измеряемое значение тока, и это максимальное значение не поддается регулировке, тогда начните измерения с наивысшего диапазона и постепенно выбирайте более младший диапазон, пока не получите приемлемое показание.

1. Установите дисковый переключатель в положение «A~», при этом на дисплее будет индицироваться значок «AC~».
2. Поместите электрический провод, в котором вы хотите измерить силу переменного тока в магнитопровод трансформатора, как показано на рисунке.
3. Считайте с дисплея измеренное значение.
4. Измерение силы постоянного тока.
5. Установите дисковый переключатель в положение «A», при этом на дисплее будет индицироваться значок «A».
6. Для точной установки нуля при измерении силы постоянного тока нажмите кнопку DCA Zero – на дисплее установятся нулевые показания, при этом проводник не должен быть введен внутрь магнитопровода.
7. Поместите электрический провод, в котором вы хотите измерить силу постоянного тока в магнитопровод трансформатора, как показано на рисунке выше.8. Считайте с дисплея измеренное значение.

Удержание данных

Для фиксации текущего показания на дисплее, находясь в режимах измерения необходимо нажать кнопку HOLD (5). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD».

Для выхода из режима удержания данных необходимо повторно нажать кнопку HOLD (5).

Сохранение копий экрана

Прибор позволяет сохранить до 50-ти копий экрана.

Для этого находясь в режимах измерения нажмите кнопку HOLD (5), а затем кнопку REС (6). При этом в нижнем левом углу дисплея будут отображаться символы «HOLD» и номер сохраненной копии.

При этом на SD-карте будет создана папка BMP01, а разрешение файла изменится на *.bmp. Например, вместо файла ACV01001.XLS автоматически будет создаваться файл ACV01001.BMP с копией экрана.

Для выхода из режима сохранения копий экрана необходимо повторно нажать кнопку HOLD (5).

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Замкните измерительный магнитопровод вокруг проводника. Разъём магнитопровода должен находиться на расстоянии более 25 мм от проводника.

3. Нажмите клавишу “Func” четыре раза. На ЖКИ будут индицироваться символы C.F. Коэффициент амплитуды определяется следующим образом:

C.F. = (пиковое значение) / (скз значение).

Осторожно! Максимальное значение напряжения переменного тока на входе – 600 В. Не пытайтесь измерить напряжение, выходящее за данное значение. Несоблюдение этого требования может привести к поражению электрическим током и повреждению прибора.

1. Установите переключатель на «А». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода в гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Считайте измеренное значение скз с ЖКИ.

4. Если измеренное значение напряжения переменного тока меньше 10 В, частота сигнала будет отображаться 0. Если измеренное значение напряжения переменного тока на входе больше максимального значения диапазона, будет индицироваться символ 0L.

1. Установите поворотный переключатель в положение A (см. рис. 3).

2. Нажмите кнопку DC A/W ZERO для установки показаний прибора на «0».

3. Нажмите рычаг клещей до их открытия и полностью сомкните их вокруг провода, ток через который должен быть измерен. Воздушный зазор между щечками клещей недопустим.

4. Прочитайте на дисплее значения напряжения (A) и частоты (Hz).

Примечание. Минимальный ток для работы частотомера 5 А. Диапазон измерения частоты от 10 до 400 Гц. Если частота меньше 10 Гц, будет показано 0 Hz, а если частота превысит 400 Гц, появится надпись OL.

Находясь в режимах измерения нажатие кнопки *EXIT (11) включает подсветку прибора. Для выключения подсветки повторно нажмите кнопку *EXIT (11).

1. Установите переключатель на V. Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Измеренное значение высветиться на ЖКИ. При нажатии клавиши Hold на дисплее последовательно будут индицироваться символы “Hold”, “Max”, “Min”, “Peak”. Также будет соответственно отображаться значение: удержанное, максимальное, минимальное или пиковое.

4. Для отображения текущего значения напряжения переменного тока удерживайте нажатой клавишу Hold более 2 с.

Если при выполнении измерений переключатель установить в положение «УДЕРЖ», это приведет к включению режима удержания на дисплее текущего показания. Повторное включение этого переключателя в положение «УДЕРЖ» приведет к выходу из этого режима.

1. Для фиксации показаний/измерения пиковых значений нажмите кнопку HOLD/PEAK HOLD, при этом на экране ЖКИ появится значок «H»/«PEAK».

2. Для выхода из режима фиксации показаний/измерения пиковых значений нажмите кнопку HOLD/PEAK HOLD еще раз не удерживая ее.

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную основную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Нажмите клавишу „Func” один раз. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения/увеличения номера гармоники используйте клавиши ▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно из меряемой цепи.

3. Нажмите клавишу „Func” два раза. Символы “harmonic” и “N0” будут показаны в верхней части ЖКИ. N – номер гармоники (1–99) будет индицироваться в верхней цифровой строке ЖКИ.

4. Для уменьшения или увеличения порядка гармоник в верхнем ряду используйте клавиши▲ / ▼. После достижения максимального (99) или минимального (1) значения будет осуществляться «прокрутка».

Переключите поворотный переключатель в положение KVA. В остальном процедура контроля совпадает с параграфом 1 при измерении мощности и cosφ переменного и постоянного тока для одной фазы на двух проводах (см. рис).

Значение KVAR является рассчитанным, и поэтому его точность зависит от точности измерения V, A и KW. Для получения значений KVAR с большей точностью при значениях PF более 0,93 (φ <22°), можно измерить сдвиг фазы и самостоятельно вычислить значение реактивной мощности по формуле (для идеальной синусоиды): KVAR=KVA×sinφ.

1. Установите переключатель в положение «V». Клавишей 50/60 Гц выберите нужную частоту.

2. Вставьте провода во входные гнезда. Подсоедините щупы проводов параллельно измеряемой цепи.

3. Нажмите клавишу “Func” 3 раза. На ЖКИ будут индицироваться символы “THD” и «%». Полное искажение гармоник в процентах применительно к основной частоте (50 или 60 Гц) будет измерено и отображено.

%THD-F = (√(V22 + V32+…V492 + V502)/V1) * 100,

где: V1…V50 - значение 1-й…50-й гармоники сигнала частотой 50/60 Гц.

Чувствительность: по напряжению >100 В, по току >10 А.

1. Установите поворотный переключатель в положение «Phase» (см. рис.).

2. Подключите черный провод тестера к гнезду COM, а красный к гнезду +.

3. Подключите черный провод к нейтральной линии, а красный провод к фазной линии.

4. Сомкните клещи вокруг той линии, к которой присоединен провод красного цвета.

5. Если клещи обнаружат протекание тока, то на дисплее будет показан сдвиг фазы (в градусах) вместе с частотой напряжения.

6. Если клещи не обнаружат протекание тока, то вместо значения фазы на дисплей будет выведен пробел и будет показана только частота напряжения.

Примечание:

1. Индуктивная нагрузка: Отрицательный сдвиг фазы означает запаздывание тока относительно напряжения. Если подключение произведено правильно, то отрицательный сдвиг фазы также означает индуктивную нагрузку.

2. Емкостная нагрузка: Положительный сдвиг фазы означает опережение тока относительно напряжения. Если подключение произведено правильно, то положительный сдвиг фазы также означает емкостную нагрузку.

1. Установите переключатель в положение “W”

2. Клавишей 50/60 Гц выберите нужную частоту.

3. Если пиковое значение тока или напряжения больше максимального значения диапазона, будет индицироваться символ 0L.

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будут индицироваться значения W или KW и PF. Единица измерения мощности масштабируется (выбирается) автоматически. (Рис. 1)

5. Нажмите клавишу “Func” три раза, чтобы отобразить значение мощности в лошадиных силах. (Рис. 2)

Рис. 1

Рис. 2

Рис. 3

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будет индицироваться значение W или KW и PF.

5. Нажмите клавишу “Func” один раз, чтобы отобразить VA (KVA) и VAR (KVAR). Единица измерения мощности масштабируется (выбирается) автоматически.

Одновременное измерение активной мощности и cosφ.

1. Установите поворотный переключатель в положение 3ϕ (см. рис.).

2. На дисплее будут показаны надписи 3ϕ3W, 3ϕ4W и BAL указывающая на измерение мощности для симметричной нагрузки.

3. Вставьте провода тестера в соответствующие гнезда.

4. Выберите один из фазных проводов (например, R или L1) в качестве общего и присоедините к нему провод черного цвета от гнезда COM.

5. Присоедините красный провод от гнезда + к другому фазному проводу (например, S или L2).

6. Сомкните клещи на третьем фазном проводе (например, T или L3).

7. Прочтите на дисплее значения мощности (kW) и cosφ (PF).

8. Для получения показания дисплея полной (KVA) и реактивной (KVAR) мощностей нажмите кнопку READ/NEXT.

9. Для получения показания дисплея напряжения (V) и тока (A) еще раз нажмите кнопку READ/NEXT.

10. Для того, чтобы вернуться к показаниям мощности и cosφ снова нажмите кнопку READ/NEXT.

Одновременный контроль полной и реактивной мощностей

Выполните действия 1-10 предыдущего пункта. Затем однократно нажмите клавишу READ/NEXT и подождите 1,5 с. На дисплее будут показаны значения кажущейся (KVA) и реактивной (KVAR) мощностей.

Одновременное измерение напряжения и тока.

Выполните действия 1-10, как описано в первом пункте выше. Затем дважды нажмите клавишу READ/NEXT и подождите 1,5 с. На дисплее будут показаны значения напряжения (V) и тока (A).

Примечание. Для измерения мощности в трехфазной симметричной нагрузке специальный подбор фаз не требуется.

Для выяснения, является ли нагрузка емкостной или индуктивной, см. примечание в пункте "Как измерить сдвиг фазы"

1. Подключите провода измерения напряжения к источнику напряжения параллельно нагрузке.

2. Замкните измерительный магнитопровод вокруг провода одной фазы. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение W.

4. На ЖКИ будут индицироваться значения W или KW и PF.

5. Нажмите клавишу “Func” два раза, чтобы отобразить значение фазового угла от -180° до +180°.

Примечания: для отображения фазового угла от 0 до 360, нажмите и удерживайте клавишу ▲, затем включите прибор. При включении прибора таким образом будет выбран режим отображения угла от 0 до 360° (при выборе функции измерения значения фазового угла).

1. Подключите провода измерения напряжения черный – к проводу фазы С, красный – к проводу фазы А.

2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение “W”.

4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы “ЗФ3W”, “ЗФ4W” и “BAL”.

5. На ЖКИ будут индицироваться значения W или KW и PF. Единица мощности автоматически масштабируется.

6. При повторном нажатии клавиши “func” на ЖКИ будут индицироваться полная мощность (VA) и реактивная мощность (VAR).

7. Для измерения фазового угла и фазовой последовательности пользователю нужно повторно нажать клавишу “func”.

8. Если Вы нажмете на клавишу“func” еще раз, на ЖКИ будет индицироваться активная мощность в лошадиных силах.

9. Для измерения мощности нажмите клавишу “func” еще раз. На ЖКИ будет индицироваться текущее значение мощности (WH или KWH).

Примечания: Пользователь может измерить WA, WAR, фазовый угол, фазовую последовательность, НР и энергию (WH) для симметричной 3-х фазной системы. Операции такие же, как и измерения однофазной системы мощности.

1. В этом случае требуется провести два замера: WRS (или WL1L2) и WST (или WL3L2).

2. Сначала замеряется WRS (или WL1L2) (см. рис. а)).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Однократно нажмите кнопку 3ϕ3W/3ϕ4W и на дисплее останется только надпись 3ϕ3W. В этот момент на дисплее появляется мигающая надпись WRS, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Выберите один из фазных проводов (например, S или L2) в качестве общего и присоедините к нему провод черного цвета от гнезда COM.

2.5. Присоедините провод красного цвета от гнезда + к другому фазному проводу (например, R или L1).

2.6. Сомкните клещи на фазном проводе R или L1.

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT,

тогда надпись WRS исчезнет. В этот момент WRS записана в память, и на дисплее появляется мигающая надпись WST, подсказывающая пользователю о необходимости проведения следующего замера.

3. Затем замеряется WST (или WL3L2) (см. рис. б)).

3.1. Отключите провод красного цвета от того фазного провода, вокруг которого сомкнуты клещи.

3.2. Присоедините этот провод к третьему фазному проводу (то есть T или L3).

3.3. Снимите клещи с фазного провода.

3.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть T или L3).

3.5. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WST исчезнет. В этот момент WST записана в память.

4. Сразу после нажатия кнопки READ/NEXT, завершающего замеры WRS и WST прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 3ϕ3W несимметричной нагрузки (см. рис. в)). В этом режиме значение cosφ не выводится.

Примечание. Как только один из фазных проводов выбран в качестве общего (COM), при последующих замерах пользователю не разрешается изменять этот выбор. Например, если в качестве общего провода выбран S (или L2), то измерение мощности при несимметричной нагрузке для трех фаз на трех проводах, этот же провод должен быть присоединен к проводу COM, как при замере WRS, так и при замере WST.

В режиме 3ϕ3W один из замеров WRS или WST может оказаться отрицательным. Так что для получения правильного измерения пользователь должен удостовериться в правильности всех подключений.

1. Подключите провода измерения напряжения: черный – к проводу фазы С, красный – к проводу фазы А.

2. Замкните магнитопровод вокруг провода фазы В. Разъём магнитопровода должен находиться на расстоянии более 25 мм от провода. Ток должен идти в направлении от верхней к нижней стороне прибора.

3. Установите переключатель в положение “W”.

4. Нажмите клавишу ▲ ЗФ для выбора режима измерения мощности 3-х фазной симметричной нагрузки 3Ф. На ЖКИ будут индицироваться символы «ЗФ3W, ЗФ4W и BAL».

5. Нажмите клавишу “Func” для выбора функции фазового угла. На дисплее отобразиться “L132” для прямой последовательности чередования фаз и “L132” для обратной последовательности.

Примечание: для определения порядка чередования фаз величина напряжения должна быть больше 5 В, а тока – больше 5 А. Иначе прибор будет индицировать 0L и L1.

1. В этом случае требуется провести три замера: WRS (или WL1), WS (или WL2) и WT (или WL3).

2. Сначала замеряется WR (или WL1) (превый рисунок).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Дважды нажмите кнопку 3ϕ3W/3ϕ4W и на дисплее останется только надпись 3ϕ4W. В этот момент на дисплее появляется мигающая надпись WR, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Присоедините провод черного цвета от гнезда COM к нейтральному проводу.

2.5. Присоедините провод красного цвета от гнезда + к фазному проводу (например, R или L1).

2.6. Сомкните клещи на том же фазном проводе (то есть R или L1).

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WR исчезнет. В этот момент WR записана в память, и на дисплее появляется мигающая надпись WS, подсказывающая о необходимости проведения следующего замера.

3. Затем замеряется WS (или WL2) (второй рисунок).

3.1. Отключите провод красного цвета от того фазного провода, вокруг которого были сомкнуты клещи в пункте 2.

3.2. Присоедините этот провод к следующему фазному проводу (то есть S или L2).

3.3. Снимите клещи с фазного провода.

3.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть S или L2).

3.5. Прибор автоматически выберет диапазон измерений.

3.6. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WS исчезнет. В этот момент WS записана в память.

4. После этого замеряется WT (или WL3) (третий рисунок).

4.1. Отключите провод красного цвета от того фазного провода, вокруг которого были сомкнуты клещи в пункте 3.

4.2. Присоедините этот провод к третьему фазному проводу (то есть T или L3).

4.3. Снимите клещи с фазного провода.

4.4. Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (то есть T или L3).

4.5. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WT исчезнет. В этот момент WT записана в память.

5. Сразу после нажатия кнопки READ/NEXT завершающего замеры WR, WS и WT, прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 3ϕ4W несимметричной нагрузки (четвертый рисунок). В этом режиме значение cosφ не выводится.

В режиме 3ϕ4W все три замера WR, WS и WT должны быть положительными. Если хотя бы одно из значений отрицательно, проверьте правильность выполнения инструкции. Для получения правильного измерения пользователь должен удостовериться в правильности выполнения всех подключений

После очистки памяти на ЖКИ будет индицироваться символ REC и интервал времени регистрации в секундах. Для увеличения/уменьшения интервала времени используйте клавиши ▲ и ▼. Для возврата в режим обычных измерений снова нажмите клавишу REC.

Прибор имеет функцию автоматического отключения питания после 30 минут работы. Для отключения функции удерживайте нажатой кнопку “Func” более 2 секунд до звукового сигнала.

Измерение мощности в однофазной трехпроводной схеме подобны измерениям в трехфазной трехпроводной схеме при несимметричной нагрузке за исключением терминологии.

1. В этом случае требуется провести два замера: WRS (или WL1G) и WST (или WL2G).

2. Сначала замеряется WRS (см. первый рисунок).

2.1. Установите поворотный переключатель в положение 3ϕ.

2.2. Однократно нажмите кнопку 3ϕ3W/3ϕ4W, и на дисплее останется только надпись 3ϕ3W. В этот момент на дисплее появляется мигающая надпись WRS, подсказывающая какой замер должен быть произведен.

2.3. Вставьте провода тестера в соответствующие гнезда.

2.4. Присоедините провод черного цвета от гнезда COM к заземляющему проводу.

2.5. Присоедините провод красного цвета от гнезда + к фазному проводу (например, L1).

2.6. Сомкните клещи на том же фазном проводе, что и в предыдущем пункте (то есть L1).

2.7. Подождите до тех пор, пока показания дисплея не перестанут изменяться, и нажмите кнопку READ/NEXT, тогда надпись WRS исчезнет. В этот момент WRS записана в память, и на дисплее появляется мигающая надпись WST, подсказывающая о необходимости проведения следующего замера.

3. Затем замеряется WST (см. средний рисунок).

3.1 Отключите провод красного цвета от того фазного провода, вокруг которого сомкнуты клещи.

3.2 Присоедините этот провод к другому фазному проводу (то есть L2).

3.3 Снимите клещи с фазного провода.

3.4 Сомкните клещи на том же фазном проводе, к которому присоединен провод красного цвета (L2).

3.5 Подождите до тех пор, пока показания дисплея не перестанет изменяться, и нажмите кнопку READ/NEXT, тогда надпись WST исчезнет. В этот момент WST записана в память.

4. Сразу после нажатия кнопки READ/NEXT, завершающего замеры WRS и WST, прибор складывает эти значения и показывает сумму на дисплее. При этом на дисплее появляется надпись WRST, указывающая на измерение мощности в режиме 1ϕ3W несимметричной нагрузки (см. третий рисунок ). В этом режиме значение cosφ не выводится.

При проведении замеров в режиме 3ϕ4W для несимметричной нагрузки запишите в память результаты замеров для каждой из фаз (KWR, PFR, KWS, PFS, KWT, PFT) при помощи кнопки REC.

1. Определите значения реактивных мощностей (KVARR, KVARS, KVART) для каждой из фаз.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсаторы в однофазном или трехфазном исполнении на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

1. Определите значение реактивной мощности.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсатор в трехфазном исполнении на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

1. Определите значения реактивной мощности.

2. На основе этих данных для улучшения коэффициента использования мощности можно приобрести конденсаторы на соответствующие рабочее напряжение и частоту.

3. Необходимое значение емкости конденсатора вычисляется по формуле:

Емкость (Фарад) , где f – частота в герцах, V – напряжение фазы.

4. Рекомендуется при расчете использовать слегка заниженные значения реактивной мощности.

Примечание. Индикация чередования фаз не ограничивается случаем симметричной трехфазной нагрузки. Она может использоваться в более общих случаях, когда показываемый прибором cosφ > 0,1.

Переключите прибор в режим трехфазной симметричной нагрузки, при этом он автоматически выявит чередование фаз.

1. Установите поворотный переключатель в положение 3ϕ.

2. Присоедините провод красного цвета от гнезда + к R (или L1), провод черного цвета от гнезда COM к S (или L2) и сомкните клещи вокруг T (или L3). Лицевая сторона клещей (со знаком +) при этом должна быть повернута в сторону источника.

3. Если чередование фаз происходит по часовой стрелке, то на дисплее будет показана последовательность букв R, S, T (см. рис. 16).

4. Если чередование фаз происходит против часовой стрелки, то на дисплее будет показана последовательность букв T, S, R (см. рис. 16).

5. Если ток в фазе, вокруг которой сомкнуты клещи, не обнаружен, то на дисплее останется только одна из букв R, S, T.

В память прибора может быть записано 4 набора данных. Для переноса данных с дисплея в память нажмите кнопку REC. Если в памяти уже записано 4 набора, то на дисплее появляется надпись FULL. При выключении питания записанные в память прибора данные теряются. Если в памяти прибора хранятся какие-то данные, то на дисплее появляется надпись REC.

Примечание. Если на дисплее отображена только надпись REC, это означает хранение данных в памяти.

Для чтения данных из памяти необходимо нажать кнопку READ/NEXT только тогда, когда поворотный переключатель не находится в положении 3ϕ.

Сразу же после нажатия кнопки сначала выводится номер, а затем данные. В режиме чтения на дисплее появляется надпись REC, NO.

Для выхода из режима чтения достаточно повернуть поворотный переключатель.

Примечание. Если на дисплее отображена надпись REC, NO, это означает, что это не результаты текущих измерений, а чтение данных из памяти.
