Вопросы и ответы

Измерители параметров электробезопасности

  • Описание органов управления 3-х фазного анализатора мощности АСМ-3192?
  • Как изменять настройки в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить имя папки и файла для записи на SD-карту в 3-х фазном анализаторе мощности ACM-3192?
  • Как отформатировать SD- карту в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить время сэмплирования для записи на SD-карту в 3-х фазном анализаторе мощности АСМ-3192?
  • Как удалить файлы с SD-карты в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить коэффициент трансформации напряжения в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить коэффициент трансформации тока в 3-х фазном анализаторе мощности АСМ-3192?
  • Как задать десятичный разделитель для формата сохранения на SD-карту в 3-х фазном анализаторе мощности АСМ-3192?
  • Как выбрать токовые клещи (200А или 1200А) в 3-х фазном анализаторе мощности АСМ-3192?
  • Как включить или выключить звуковой сигнал нажатия кнопок в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить дату и время в 3-х фазном анализаторе мощности АСМ-3192?
  • Как установить параметры передачи по интерфейсу RS-232 в 3-х фазном анализаторе мощности АСМ-3192?
  • Как выйти из меню настроек 3-х фазного анализатора мощности АСМ-3192?
  • Как провести измерение по схеме одна фаза два провода 1ф2п 3-х фазным анализатором мощности АСМ-3192?
  • Как провести измерение по схеме одна фаза три провода 1ф3п 3-х фазным анализатором мощности АСМ-3192?
  • Как провести измерение по схеме три фазы три провода 3ф3п 3-х фазным анализатором мощности АСМ-3192?
  • Как провести измерение по схеме три фазы четыре провода 3ф4п 3-х фазным анализатором мощности АСМ-3192?
  • Как провести измерение с использованием коэффициента трансформации напряжения PT и тока CT 3-х фазным анализатором мощности АСМ-3192?
  • В чем отличие высоковольтных импульсных тестеров обмоток Актаком АМ-3083 и АМ-3085?
  • Каково назначение органов управления определителя чередования фаз АСМ-6060?
  • Каково назначение органов управления измерителя сопротивления изоляции АМ-2082?
  • Каково назначение органов управления АМ-3083?
  • Как правильно измерить сопротивление изоляции мегаомметром АМ-2004?
  • Как обнулить значение энергии в 3-х фазном анализаторе мощности АСМ-3192?
  • Каково назначение органов управления у тестера сопротивления изоляции АКТАКОМ АМ-2125?
  • Как использовать «фиксацию питания» в мегаомметре АМ-2002?
  • Как измерить переменное напряжение с помощью мегаомметра АМ-2002?
  • Как измерить сопротивление изоляции с помощью мегаомметра АМ-2002?
  • Как измерить сопротивление в диапазоне 200 Ом с помощью мегаомметра АМ-2002?
  • Какие органы управления используются в измерителе сопротивления и заземления АТК-5307?

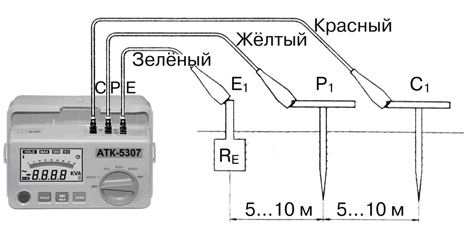

  • Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?
  • Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?
  • Как включить режим регистратора в 3-х фазном анализаторе мощности АСМ-3192?
  • Как включить удержание показаний на экране 3-х фазного анализатора мощности АСМ-3192?
  • Как включить подсветку дисплея в 3-х фазном анализаторе мощности АСМ-3192?
  • Как выбрать диапазон тока в 3-х фазном анализаторе мощности АСМ-3192?
  • Что означают надписи на дисплее 3-х фазного анализатора мощности АСМ-3192?
  • Описание интерфейса RS-232 3-х фазного анализатора мощности АСМ-3192?
  • Как обработать данные с SD-карты 3-х фазного анализатора мощности АСМ-3192 на персональном компьютере ?
  • Что сделать для безопасного использования указателя чередования фаз АСМ-6060?
  • Как измерить сопротивление изоляции измерителем АМ-2082?
  • Как проводить тестирование обмоток тестером АМ -3083?
  • Каков порядок работы с указателем чередования фаз АКТАКОМ АСМ-6060?

  • Описание органов управления 3-х фазного анализатора мощности АСМ-3192?




    1. Дисплей

    2. 1 ф 3 ф – кнопка выбора конфигурации сети (1ф/2п, 1ф/3п, 3ф/3п, 3ф/4п)

    3. ▲ – кнопка управления курсором вверх

    4. ▼ – кнопка управления курсором вниз

    5. HOLD – кнопка удержания показаний

    6. BACKLIGHT – кнопка включения/выключения подсветки

    7. Кнопка включения и выключения прибора

    8. EXIT – кнопка выхода из настроек прибора

    9. REC – кнопка записи в режиме регистратора на SD-карту

    10. A RANGE – кнопка выбора диапазона тока (автоматический/20 А/200 А/2000 А)

    11. SHIFT – кнопка перехода к выбранной функции на дисплее

    12. SETUP – кнопка выбора измерительной функции

    13. Входные терминалы для измерения напряжения

    14. Входные разъемы для подключения токовых пробников

    15. Разъем для SD карты

    16. Разъем интерфейса RS-232

    17. Кнопка сброса

    18. Разъем подключения адаптера 9 В

    19. Крышка батарейного отсека

    20. Подставка

    21. Магнитопровод токового пробника

    22. Клавиша открытия магнитопровода

    23. Разъем токового пробника




    Наверх

    Как изменять настройки в 3-х фазном анализаторе мощности АСМ-3192?

    1. Нажмите кнопку SETUP для входа в меню настроек

    2. Нажмите кнопку SHIFT и в верхнем правом углу дисплея отобразятся надписи «SETUP» и «SHIFT1».


    Далее кнопками ▲ и ▼ можно перейти от одной настройки (функции) к другой.

    3. Когда курсор будет установлен на необходимую функцию повторно нажмите кнопку SHIFT и в верхнем правом углу дисплея надпись «SHIFT1» исчезнет, а надпись «SETUP» останется



    4. Теперь кнопками ▲ и ▼ можно установить необходимый параметр в выбранной настройке (функции).

    5. Для перехода к настройке следующей функции нажмите кнопку SHIFT. Для выхода из режима установки параметров измерения нажмите кнопку EXIT.


    Наверх

    Как установить имя папки и файла для записи на SD-карту в 3-х фазном анализаторе мощности ACM-3192?

    Установка имени папки для записи на SD-карту

    1. Нажмите кнопку SETUP для входа в меню настроек. Если элемент «Folder Name» уже выбран (активен), то п.2 ‑ п.4 можно пропустить

    2. Нажмите кнопку SHIFT и в верхнем правом углу дисплея отобразятся надписи «SETUP» и «SHIFT1».

    3. Кнопками ▲ и ▼ выберите элемент «Folder Name».


    4. Повторно нажмите кнопку SHIFT и в верхнем правом углу дисплея исчезнет надпись «SHIFT1».

    5. Кнопками ▲ и ▼ выберите элемент необходимое имя папки от WTA01 до WTA10.


    Для быстрого перехода от одного имени папки к другому нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

    6. Для перехода к установке настроек следующего параметра повторно нажмите кнопку SHIFT и кнопками ▲ и ▼ выберите установку имени файла для записи на SD-карту (элемент «File Name»).


    Установка имени файла для записи на SD-карту

    Как описано выше перейдите в установку имени файла для записи на SD-карту (элемент «File Name»).

    В элементе «REC Date» не будет ничего отображаться или будет отображаться состояние «NO File», если выбранное название файла новое



    В элементе «REC Date» будет отображаться время и дата записанного файла, если такое имя у файла уже есть.



    1. Название файла состоит из трех составных частей. Первые три знака – выбранная конфигурация сети: 1P2 – одна фаза два провода; 1P3 – одна фаза три провода; 3P3 – три фазы три провода; 3P4 – три фазы четыре провода. Вторые две цифры – индекс номера папки. Последние три цифры – индекс имени файла

    2. Кнопками ▲ и ▼ выберите нужное имя файла. Индекс имени файла (последние три цифры) можно установить от 001 до 050.

    Например, имя файла 1P201001 означает: 1P2 – конфигурация сети 1 фаза 2 провода; 01 – название папки –WTA01; 001 – цифровой индекс файла 001.

    3. Для быстрого перехода от одного имени файла к другому нажмите и удерживайте нажатой кнопку ▲ или ▼более 2-х секунд.

    4. Если необходимо оперативно изменить конфигурацию сети, то необходимо 2 раза нажать кнопку SHIFT. В верхнем правом углу дисплея рядом с надписью «SETUP» появится надпись «SHIFT2».




    Кнопками ▲ и ▼ можно изменить конфигурацию сети (первые три знака файла): 1P2, 1P3, 3P3, 3P4.

    5. Для выхода из режима установки имени файла нажимайте кнопку SHIFT до тех пор, пока в верхнем правом углу дисплея рядом с надписью «SETUP» появится надпись «SHIFT1».



    Далее кнопками ▲ и ▼ можно выбрать установку времени сэмплирования регистратора при записи на SD-карту.




    Наверх

    Как отформатировать SD- карту в 3-х фазном анализаторе мощности АСМ-3192?

    При необходимости SD-карту можно отформатировать

    1. Для этого перейдите в функцию форматирования SD карты (элемент «SD Format»).


    2. Нажмите кнопку SHIFT и удерживайте ее нажатой более двух секунд. На экране появится возможность выбора форматирования: ДА или НЕТ (Y OR N).


    3. Далее кнопкой ▲ выберите форматирование карты («Y») и нажмите кнопку SETUP.


    Наверх

    Как установить время сэмплирования для записи на SD-карту в 3-х фазном анализаторе мощности АСМ-3192?

    Как описано выше перейдите в установку времени сэмплирования (интервал между регистрациями) для записи на SD-карту (элемент «Sampling Time»).


    1. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    2. Далее кнопками ▲ и ▼ выберите необходимое время сэмплирования (от 2 до 7200 секунд). Для быстрой установки значения времени сэмплирования нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

    3. Когда необходимое время сэмплирования будет установлено, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея.

    4. Далее кнопками ▲ и ▼ можно перейти к следующей функции: удаление файла с SD карты (элемент «Delete File»).


    Наверх

    Как удалить файлы с SD-карты в 3-х фазном анализаторе мощности АСМ-3192?

    При необходимости можно удалить файл, записанный на SD карту.

    1. Для этого перейдите в функцию удаление файла с SD карты (элемент «Delete File»).


    2. Нажмите кнопку SHIFT и удерживайте ее нажатой более двух секунд. На экране появится возможность выбора удалить (Y) или не удалять (N) файл.


    3. Далее кнопкой ▲ выберите удаление файла («Y») и нажмите кнопку SETUP для удаления выбранного файла, например 3P401001.XLS



    Наверх

    Как установить коэффициент трансформации напряжения в 3-х фазном анализаторе мощности АСМ-3192?

    Прибор позволяет установить коэффициент трансформации напряжения от 1 до 1000.

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «PT».


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите необходимый коэффициент трансформации напряжения (от 1 до 1000). Для быстрой установки значения коэффициента трансформации нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

    4. Когда необходимое значение коэффициента трансформации будет установлено, повторно нажмите кнопку SHIFT.

    Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.


    Наверх

    Как установить коэффициент трансформации тока в 3-х фазном анализаторе мощности АСМ-3192?

    Прибор позволяет установить коэффициент трансформации тока от 1 до 600.

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «СT».


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите необходимый коэффициент трансформации тока (от 1 до 600). Для быстрой установки значения коэффициента трансформации нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

    4. Когда необходимое значение коэффициента трансформации будет установлено, повторно нажмите кнопку SHIFT.

    Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.


    Наверх

    Как задать десятичный разделитель для формата сохранения на SD-карту в 3-х фазном анализаторе мощности АСМ-3192?

    В формате хранения цифровых данных на SD-карте в качестве десятичного разделителя по умолчанию используется «.», например: «20.6», «1000.53». В некоторых странах (в Европе) в качестве разделителя используется «,», например «20,6», «1000,53».

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Decimal»:


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите параметр «BASIC», если в качестве разделителя используется «.» (точка)

    или «Euro» – если в качестве разделителя используется «,» (запятая).

    4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится

    в верхнем углу дисплея и можно перейти к установке следующего параметра.



    Наверх

    Как выбрать токовые клещи (200А или 1200А) в 3-х фазном анализаторе мощности АСМ-3192?

    Прибор позволяет выбрать два типа токовых клещей на 200 А или 1200 А.

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Clamp Type»:


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите тип токовых клещей «200 А» или «1200 А»

    4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.


    Наверх

    Как включить или выключить звуковой сигнал нажатия кнопок в 3-х фазном анализаторе мощности АСМ-3192?

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «BEEP»:


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите «ON» (звуковое сопровождение нажатия кнопок включено) или «OFF» (звуковое сопровождение нажатия кнопок выключено)

    4. После выбора необходимого параметра, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра.


    Наверх

    Как установить дату и время в 3-х фазном анализаторе мощности АСМ-3192?

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «Year»:


    2. Нажмите кнопку SHIFT – надпись «SHIFT1» исчезнет.

    3. Далее кнопками ▲ и ▼ выберите нужный год. Для быстрой установки значения нажмите и удерживайте нажатой кнопку ▲ или ▼ более 2-х секунд.

    4. После заданияя года, повторно нажмите кнопку SHIFT. Надпись «SHIFT1» опять появится в верхнем углу дисплея и можно перейти к установке следующего параметра. Аналогичным образом последовательно устанавливаются значения:

    5. Month (месяц) → Date (дата) → Hour (час) → Minute (минута) → Second (секунда)


    Наверх

    Как установить параметры передачи по интерфейсу RS-232 в 3-х фазном анализаторе мощности АСМ-3192?

    1. Находясь в режиме установки параметров нажмите кнопку SHIFT (в правом углу появится надпись «SHIFT1») и кнопками ▲ и ▼ выберите элемент «RS-232 Out Sel:»


    2. Нажмите кнопку SHIFT и удерживайте ее нажатой более 2-х секунд. Дисплей экрана примет вид аналогичный, приведенному ниже:


    3. Всего можно установить до 9 параметров для передачи по RS-232. Кнопками ▲ и ▼ установите курсор на требуемый параметр и нажмите кнопку SETUP. Выбранный элемент будет подсвечиваться.

    4. Если в процессе установки параметров для передачи по RS-232 было выбрано более 9-ти параметров, то в нижнем правом углу экрана появится надпись «FULL»


    5. В этом случае, кнопками ▲ и ▼ выберите «лишний» параметр для удаления и нажмите кнопку SETUP. Параметр подсвечиваться не будет и надпись «FULL» исчезнет с экрана.

    6. Для возврата в режим установки параметров нажмите кнопку SHIFT и удерживайте ее нажатой более 2-х секунд.

    7. Далее можно перейти к установке следующего параметра.


    Наверх

    Как выйти из меню настроек 3-х фазного анализатора мощности АСМ-3192?
    Для выхода из режима установки параметров нажмите кнопку EXIT.

    Наверх

    Как провести измерение по схеме одна фаза два провода 1ф2п 3-х фазным анализатором мощности АСМ-3192?



    1. Включите прибор нажатием кнопки включения/выключения (7)

    2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф2W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)


    3. Подключите прибор по схеме, показанной на рисунке выше. При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора, а нейтраль N при помощи измерительного кабеля черного цвета – к терминалу N прибора

    4. Подключите токовый пробник к входному разъему (14) А1. Обхватите магнитопроводом токового пробника линию А1.

    5. Измеренные значения появятся на экране дисплея.


    Наверх

    Как провести измерение по схеме одна фаза три провода 1ф3п 3-х фазным анализатором мощности АСМ-3192?


    1. Включите прибор нажатием кнопки включения/выключения (7)
    2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 1Ф3W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)




    3. Подключите прибор по схеме, показанной на рисунке выше.
    При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
    4. Подключите два токовых пробника к входным разъемам (14) А1 и А2. Обхватите магнитопроводами токовых
    пробников линии А1 и А2 соответственно.
    5. Измеренные значения появятся на экране дисплея.


    Наверх

    Как провести измерение по схеме три фазы три провода 3ф3п 3-х фазным анализатором мощности АСМ-3192?


    1. Включите прибор нажатием кнопки включения/выключения (7)
    2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф3W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)

    Описание: http://www.aktakom.ru/upload/aktakom/ACM-3192/ACM-3192_5.3.2.jpg
    3. Подключите прибор по схеме, показанной на рисунке выше.
    При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора.
    4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
    5. Измеренные значения появятся на экране дисплея.


    Наверх

    Как провести измерение по схеме три фазы четыре провода 3ф4п 3-х фазным анализатором мощности АСМ-3192?


    1. Включите прибор нажатием кнопки включения/выключения (7)
    2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф4W. Выбранная конфигурация появится в
    нижней строке дисплея (второй элемент)


    3. Подключите прибор по схеме, показанной выше.
    При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
    4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
    5. Измеренные значения появятся на экране дисплея.


    Наверх

    Как провести измерение с использованием коэффициента трансформации напряжения PT и тока CT 3-х фазным анализатором мощности АСМ-3192?


    1. Включите прибор нажатием кнопки включения/выключения (7)
    2. Кнопкой выбора конфигурации сети 1ф 3ф выберите тип сети 3Ф4W. Выбранная конфигурация появится в нижней строке дисплея (второй элемент)


    3. Подключите прибор по схеме, показанной выше.
    При помощи измерительного провода красного цвета подключите линию А1 к терминалу V1 прибора. При помощи измерительного провода синего цвета подключите линию А2 к терминалу V2 прибора. При помощи измерительного провода желтого цвета подключите линию А3 к терминалу V3 прибора. Нейтраль N при помощи измерительного кабеля черного цвета подключите к терминалу N прибора
    4. Подключите три токовых пробника к входным разъемам (14) А1, А2 и А2. Обхватите магнитопроводами токовых пробников линии А1, А2 и А3 соответственно.
    5. Измеренные значения появятся на экране дисплея.


    Наверх

    В чем отличие высоковольтных импульсных тестеров обмоток Актаком АМ-3083 и АМ-3085?
    По функционалу и назначению высоковольтные импульсные тестеры обмоток АМ-3083 и АМ-3085 практически идентичны.

    Основное их отличие друг от друга состоит в тестовом напряжении и следующих из этого характеристик, что видно из таблицы ниже.

    Параметр АМ-3085 АМ-3083
    Тестовое напряжение 500 В…5000 В 300 В…3000 В
    Разрешение установки тестового напряжения 100 В 50 В
    Тестовый импульс энергии 250 мДж 90 мДж
    Индуктивность
    от 20 мкГн
    от 10 мкГн

    Наверх

    Каково назначение органов управления определителя чередования фаз АСМ-6060?


    1. Зажимы типа «Крокодил»
    2. Разъёмы штырьевые
    3. ЖКИ
    4. Кнопка включения питания
    5. Винты крышки батарейного отсека
    6. Крышка батарейного отсека


    Наверх

    Каково назначение органов управления измерителя сопротивления изоляции АМ-2082?

    1. Шкалы прибора: шкала измерения сопротивления изоляции, шкала силы тока

    2. Переключатель выбора множителя входного сопротивления.

    3. Переключатель выбора уровня тестового напряжения.

    4. Переключатель режимов Установка/Измерение:

    Уст. – прибор отображает значение нижнего предела сопротивления при сортировке;

    Изм. – прибор отображает измеренное значение.

    5. Переключатель двухразрядного циферблата для установки множителя нижнего предела сопротивления при сортировке.

    6. Отрицательный разъем –RX

    7. Положительный разъем +RX

    8. Потенциометр для подстройки шкалы прибора на всех диапазонах.

    9. Зажим заземления .

    10. Индикатор ошибки.

    Вкл. – сопротивление изоляции ниже предустановленного значения, компонент не прошёл испытания

    Выкл. – сопротивление изоляции выше предустановленного значение, компонент прошел испытания.

    11. Индикатор питания.

    12. Кнопка включения/выключения питания.

    13. Модель, название и торговая марка.

    14. Переключатель разрядки прибора.


    Наверх

    Каково назначение органов управления АМ-3083?


    Описание органов управления передней панели


    1) Название и модель прибора

    2) ЖКИ - широкий дисплей с точечной матрицей 320×240 точек для измерения формы сигнала, выбора условий тестирования и настройки прибора.

    3) Кнопки экранного меню - 5 функциональных кнопок (функции зависят от текущего режима и раздела меню) - используются для управления и выбора параметров. Текущая функция каждой кнопки отображена на ЖКИ слева от неё.

    4) Кнопка экранных настроек DISP - переход на стр. <MEAS DISP>.

    5) Кнопка настроек теста SETUP - переход на стр. <MEAS SETUP>.

    6) Курсорные кнопки CURSOR - используются для перемещения курсора выбора поля с поля на поле на текущей странице ЖКИ (инверсионная подсветка поля).

    7) Кнопка системных настроек SYSTEM - переход на стр. <SYSTEM SETUP>.

    8) Цифровые кнопки NUMBER - состоят из чисел от 0 до 9 , десятичной точки «.» и знак «минус» - - используются для ввода данных в прибор.

    9) Кнопка отмены ввода ESC используется для отмены введенных цифр или значений

    10) Кнопка BACKSPACE - удаляет один последний знак введённого значения.

    11) Кнопка ENTER - подтверждает введённое значение (нижняя строка на ЖКИ).

    12) Индикатор высокого напряжения HV - показывает, что прибор выдаёт опасное импульсное тестовое напряжение на терминал высокого напряжения (на задней панели прибора).

    13) Индикатор PASS/FAILкогда индикатор включен, результат сравнения соответствует установленному, если включается FAIL результат сравнения не соответствует установленному. Доступно только в режиме сравнения COMP.

    14) Кнопка START нажатие кнопки запускает измерение, повторное нажатие останавливает измерение.

    15) Предупреждение о возможном причинении вреда здоровью и жизни при несоблюдении техники безопасности и правил обращения с прибором

    16) Клемма защитного заземления – используется для заземления прибора и обеспечения безопасности обслуживающего персонала.

    17) POWER кнопка включения/выключения прибора

    18) USB терминал интерфейса USB для подключения внешнего запоминающего устройства и сохранения форм сигналов и условий измерения


    Описание разъемов задней панели прибора



    1) FOOT C. терминал подключения педали включения измерения (аналогично кнопке START)

    2) HANDLER терминал подключения манипулятора HANDLER, используется при эксплуатации с внешним устройством управления для полной автоматизации тестирования, сравнения, и контроля качества обработки данных. Результаты сравнения передаются через интерфейс устройства управления.

    3) IEEE-488интерфейс GPIB / IEEE-488 (опция) - интерфейсная шина GPIB может быть подключена к компьютеру для дистанционного управления прибором

    4) RS232Cинтерфейс RS232C - коммуникационный интерфейс может быть подключен к компьютеру для дистанционного управления прибором.

    5) Охлаждающий вентилятор - убедитесь в наличии достаточного пространства вокруг прибора во избежание препятствий циркуляции воздуха для охлаждения.

    6) Разъём подключения сетевого кабеля

    7) Держатель плавкого предохранителя

    8) Контакт заземления корпуса прибора

    9) Заводские данные прибора

    10) GND - тестовый терминал заземления - подключается ко второму выводу тестируемого устройства.

    11) Терминал под предупреждающей надписью «DANGER HIGH VOLTAGE» - терминал подключения тестового провода для подачи высокого напряжения на тестируемый объект.




    Наверх

    Как правильно измерить сопротивление изоляции мегаомметром АМ-2004?

    Ручной режим

    1. Установите функциональный переключатель режимов в позицию «4000МΩ/250V», «4000МΩ/500V» или «4000МΩ/1000V».

    2. Подключите тестовые пробники к измеряемой цепи.

    3. Для активизации измерений нажмите кнопку «TEST». Прозвучит звуковой сигнал, измеренное значение будет автоматически удержано на экране прибора. Отображается символ «Н».

    Трехминутный тест с фиксированным напряжением тестирования

    1. Установите функциональный переключатель режимов в позицию «4000МΩ/250V», «4000МΩ/500V» или

    «4000МΩ/1000V».

    2. Подключите тестовые пробники к измеряемой цепи.

    3. Нажмите кнопку «LOCK» для включения режима трехминутного теста с фиксированным напряжением тестирования. Отображается символ «LOCK».

    4. Для активизации измерений нажмите кнопку «TEST». Прозвучит звуковой сигнал, измеренное значение будет отображаться на экране прибора.

    5. Для прекращения тестирования нажмите кнопку «TEST» повторно. Прозвучит звуковой сигнал, текущее измеренное значение будет автоматически удержано на экране прибора. Отображается символ «Н».

    6. Если тестирование не будет прекращено в течение трех минут – подача тестового напряжения будет прекращена автоматически.

    7. Аналоговая шкала отображает значения до 10 ГОм при диапазоне значений 4 ГОм...10 ГОм. Показание цифрового дисплея – «HI». Если значение превышает 10 ГОм, показание дисплея – «OL».


    Наверх

    Как обнулить значение энергии в 3-х фазном анализаторе мощности АСМ-3192?

    Для сброса в нулевое значение измеренной энергии (WH, SH, QH) нажмите и удерживайте нажатой более 6-ти секунд кнопку Exit.


    Наверх

    Каково назначение органов управления у тестера сопротивления изоляции АКТАКОМ АМ-2125?

    Органы управления тестера сопротивления изоляции АМ-2125

    1. Многофункциональный ЖКИ
    2. Ручка переключения тестового напряжения, режима вольтметра или памяти
    3. Кнопка запуска измерений с поворотным замком
    4. Кнопка включения подсветки экрана
    5. Кнопка PI / DAR / CLR (индекс поляризации, коэф. диэл. адсорбции, очистка данных)
    6. Кнопка выбора вторичной функции
    7. Кнопка TIME / TEMP (отображение времени или темп-ры)
    8. Кнопка измерения тока утечки / «вверх»
    9. Кнопка сохранения результатов / режима регистратора
    10. Кнопка выбора рода тока / «вправо»
    11. Кнопка ступенчатого тестирования / «вниз»
    12. LINE: высоковольтный тестовый разъём
    13. GUARD: защитный разъём
    14. EARTH: заземляющий разъём

    Наверх

    Как использовать «фиксацию питания» в мегаомметре АМ-2002?
    В большинстве случаев, переключатель «ВКЛ./Ручной режим» должен находиться в позиции «Ручной режим». Прибор включается нажатием кнопки активизации измерения. Если необходимо чтобы прибор был включен постоянно, установите переключатель «ВКЛ./Ручной режим» в положение «ВКЛ.».

    Наверх

    Как измерить переменное напряжение с помощью мегаомметра АМ-2002?
    1. Подключите красный зажим к разъему «~U».
    2. Подключите черный зажим к разъему «».
    3. Установите переключатель режимов в позицию «600V~».
    4. Подключите зажимы к измеряемой цепи.
    5. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Как измерить сопротивление изоляции с помощью мегаомметра АМ-2002?
    1. Подключите красный и черный зажимы к разъемам «RX».
    2. Установите переключатель режимов в необходимую позицию «200МΩ/100V», «200МΩ/250V», «200МΩ/500V» или «1000МΩ/1000V».
    3. Подключите зажимы к измеряемой цепи.
    4. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Как измерить сопротивление в диапазоне 200 Ом с помощью мегаомметра АМ-2002?
    1. Подключите красный зажим к разъему «Ω».
    2. Подключите черный зажим к разъему «».
    3. Установите переключатель режимов в позицию «200Ω».
    4. Подключите зажимы к измеряемой цепи.
    5. Для активизации измерений нажмите кнопку активизации измерения.

    Наверх

    Какие органы управления используются в измерителе сопротивления и заземления АТК-5307?
    В измерителе сопротивления заземления АТК-5307 используются следующие органы управления:

    Органы управления измерителя сопротивления заземления АТК-5307


    Наверх

    Как измерить сопротивление заземления с помощью измерителя сопротивления и заземления АТК-5307?

    При помощи красного, желтого и зеленого проводов соедините разъемы С, Р и Е с вспомогательными электродами С1, Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е, Р и С подключены правильно.

    Установите переключатель диапазонов на нужную шкалу сопротивления, нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения сопротивления заземления.

    Если на ЖКИ появился символ , это означает, что либо провода отсоединились, либо сопротивление заземления дополнительного электрода слишком высокое. Следует проверить соединение С1 и Е1, либо снизить сопротивление заземления до соответствующего уровня, чтобы измерение сопротивления заземления было точным. Это можно сделать, изменив расположение вспомогательного электрода заземления, либо смочив землю водой.


    Наверх

    Как измерить потенциал заземления с помощью измерителя сопротивления и заземления АТК-5307?

    При помощи желтого и зеленого проводов соедините разъемы Р и Е с вспомогательным электродом Р1 и электродом заземления Е1. Воткните два вспомогательных электрода в землю на расстоянии 5…10 м друг от друга так, чтобы они находились на одной прямой с электродом заземления.

    Желательно, чтобы вспомогательный электрод не находился в подземных помещениях. Если проводник находится под землей, возможно занижение показаний.

    Убедитесь, что провода Е и Р подключены правильно.

    Установите переключатель диапазонов в положение «EARTH V», нажмите кнопку «TEST» для включения прибора и прочитайте на экране значения измеренного напряжения.


    Наверх

    Как убедиться, что указатель чередования фаз АТК-6010 работает правильно?

    Для проверки правильности работы прибора, подключите его к сети с правильной последовательностью чередования фаз и убедитесь, что указатель вращается по направлению стрелки.

    1. Подсоедините прибор к фазам трёхфазной сети с помощью тестовых кабелей и зажимов «крокодил».
    2. Если указатель вращается по стрелке, то порядок чередования подключенных фаз: R (красный) – S (жёлтый) – T (зелёный).

    Прибор предусматривает эксплуатацию в горизонтальном положении (максимальный угол наклона ±15°). Несоблюдение данного условия может привести к перекосу вращающегося указателя и неверным результатам тестирования.


    Наверх

    Как включить режим регистратора в 3-х фазном анализаторе мощности АСМ-3192?

    Нажмите кнопку REC для запуска режима регистратора данных.

    1. Если в нижнем правом углу экрана появится надпись "Change Card", то карта памяти заполнена и ее необходимо заменить


    Если надпись "Change Card" не появилась, то карта памяти доступна для работы и включится режим регистратора данных и появится надпись "REC". Всего в один файл может быть записано до 30000 значений, по достижении этого предельного лимита, прибор образует новый файл автоматически.


    2. Если режим регистратора необходимо остановить повторно нажмите кнопку REC. Надпись "REC" исчезнет из нижнего угла дисплея.



    Наверх

    Как включить удержание показаний на экране 3-х фазного анализатора мощности АСМ-3192?

    1. Если в процессе измерений необходимо зафиксировать показания на экране нажмите кнопку HOLD. В нижнем правом углу экрана появится надпись "HOLD".


    2. Для выхода из режима удержания показаний в режим измерения повторно нажмите кнопку HOLD. Надпись "HOLD" в нижнем правом углу экрана исчезнет.


    Наверх

    Как включить подсветку дисплея в 3-х фазном анализаторе мощности АСМ-3192?

    1. Для включения подсветки экрана нажмите кнопку BACKLIGHT.

    2. Для отключения подсветки повторно нажмите кнопку BACKLIGHT.


    Наверх

    Как выбрать диапазон тока в 3-х фазном анализаторе мощности АСМ-3192?

    В приборе имеется возможность установить один из четырех диапазонов измерения тока: три ручных диапазона 20 А, 200 А, 1200 А и автоматический выбор диапазонов.

    1. Выбор ручных диапазонов производится последовательным нажатием кнопки A RANGE. Выбранные диапазоны отображаются в нижнем левом углу дисплея под надписью "MANU".


    2. Для перехода в режим автоматического выбора диапазонов нажмите и удерживайте нажатой кнопку A RANGE более 2-х секунд. В нижнем левом углу появится надпись "AUTO".


    Для перехода обратно в режим ручного выбора диапазонов повторно нажмите и удерживайте нажатой кнопку A RANGE более 2-х секунд. В нижнем левом углу надпись "AUTO" исчезнет и появится надпись "MANU".


    Наверх

    Что означают надписи на дисплее 3-х фазного анализатора мощности АСМ-3192?

    В таблице ниже приведены описания надписей на экране и соответствующие им описания измеряемых параметров.

    Надпись Описание
    V12, V23, V31 Напряжение линии
    V1, V2, V3 Напряжение для каждой фазы
    A1, A2, A3 Ток линии
    P1, P2, P3 Истинное значение мощности для каждой фазы (Вт)
    S1, S2, S3 Активная мощность для каждой фазы (ВА)
    Q1, Q2, Q3 Реактивная мощность для каждой фазы (ВАр)
    Полная истинная мощность (Вт)
    Полная активная мощность (ВА)
    Полная реактивная мощность (ВАр)
    PF1, PF2, PF3 Коэффициент мощности для каждой фазы
    PFΣ Полный коэффициент мощности
    для сетей 3ф4п, 3ф3п : PFΣ = (PF1 + PF2 + PF3) / 3
    для сетей 1ф3п: PFΣ = (PF1 + PF2) / 2
    PFH Усредненный коэффициент мощности (WH / SH)
    Φ 1, Φ 2, Φ 3 Фазовый угол для каждой фазы
    WH Энергия (Вт∙ч)
    SH Активная энергия (ВА∙ч)
    QH Реактивная энергия (ВАр∙ч)
    1Φ 2W 1 фаза 2 провода
    1Φ 3W 1 фаза 3 провода
    3Φ 3W 3 фазы 3 провода
    3Φ 4W 3 фазы 4 провода
    SEC Время сэмплирования регистратора
    CT Коэффициент трансформации по току
    PT Коэффициент трансформации по напряжению

    Наверх

    Описание интерфейса RS-232 3-х фазного анализатора мощности АСМ-3192?

    Прибор имеет интерфейс RS-232 для передачи данных на персональный компьютер (ПК).

    Это устройство связи выводит 16-битовый поток данных, который может использоваться пользовательскими приложениями

    Прибор (3,5 мм разъем) ПК (9-контактный разъем «D»)
    центральный контакт контакт 4
    земля (экран) контакт 2

    16-битовый поток данных отображается в следующем формате:

    D16 D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D16

    Каждая цифра отображает следующий статус:

    D0 Конечное слово
    D1&D8 Показания дисплея, D1 = LSD (цифра самого младшего разряда), D8 = MSD (цифра самого старшего разряда)
    Например, с дисплея считывается 1234, тогда D8 — D1 будет 00001234
    D9 Десятичная точка (DP), справа налево
    0 – нет DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
    D10 Полярность: 0 = положительная; 1 = отрицательная
    D11&D12 Сигнализатор / нумератор
    31 = HZ C0 = MW D1 = GW/Hr
    32 = DEGREE C1 = GW D2 = TW/Hr
    48 = K WATT C2 = TW D3 = KVA/Hr
    50 = ACV C3 = MVA D4 = MVA/Hr
    52 = ACA C4 = GVA D5 = GVA/Hr
    64 = KVA C5 = TVA D6 = TVA/Hr
    65 = KW/HR C6 = KVAR D7 = KVAR/Hr
    B6 = KACV C7 = MVAR D8 = MVAR/Hr
    B7 = MACV C8 = GVAR D9 = GVAR/Hr
    B8 = KACA C9 = TVAR E0 = TVAR/Hr
    B9 = MACA D0 = MW/Hr
    D13 1
    D14 4
    D15 Стартовое слово

    Наверх

    Как обработать данные с SD-карты 3-х фазного анализатора мощности АСМ-3192 на персональном компьютере ?

    1. После записи данных в режиме регистратора выключите прибор и достаньте SD-карту из прибора.

    2. Вставьте SD-карту в соответствующий слот на персональном компьютере или подключите через адаптер

    3. Запустите EXCEL и загрузите данные с SD-карты, например файлы: 3P401001.XLS, 1P201001.XLS, 1P301001.XLS, 3P301001.XLS

    4. Записанные данные отобразятся в табличной форме на экране.

    5. При необходимости записанные данные средствами EXCEL можно перевести в графическую форму.


    Наверх

    Что сделать для безопасного использования указателя чередования фаз АСМ-6060?

    ОПАСНОСТЬ! Максимально допустимое рабочее напряжение тестируемой сети составляет 660 В (с.к.з.). Если напряжение тестируемой сети неизвестно – предварительно измерьте его вольтметром.

    Попытка использовать прибор при более высоких значениях может привести к повреждению прибора и поражению электрическим током или смерти!

    ВНИМАНИЕ! Для предотвращения поражения электрическим током не допускайте попадания влаги в прибор и не пользуйтесь им мокрыми руками. Для предотвращения поражения электрическим током при тестировании линии под напряжением, применяйте соответствующие средства защиты, такие как диэлектрические перчатки, ботинки и защитная каска и т.п. Не касайтесь тестовых зажимов во время проведения измерений.

    1. Перед эксплуатацией прибора в первый раз, убедитесь в отсутствии повреждений, которые могли возникнуть во время хранения или транспортировки. Если Вы обнаружите какие-либо повреждения, не используйте прибор.

    2. Перед эксплуатацией прибора убедитесь в целостности тестовых проводов, изоляции и защитных диэлектрических трубок на зажимах. Не используйте прибор с оголёнными проводами, это может привести к поражению электрическим током.

    3. Для проверки правильности работы прибора, подключите его к сети с правильной последовательностью чередования фаз и убедитесь, что показания ЖКИ соответствуют действительности.

    Разряженная батарея питания может быть причиной не точных измерений. Если на дисплее появился индикатор , необходимо заменить батарею.

    Для этого:

    1. Отсоедините измерительные щупы от тестируемой цепи.

    2. Открутите винты крышки батарейного отсека и снимите её.

    3. Замените батарею, соблюдая полярность.

    4. Закройте крышку батарейного отсека и закрепите её винтами.


    Наверх

    Как измерить сопротивление изоляции измерителем АМ-2082?

    ВНИМАНИЕ!

    Высокое напряжение!!! Избегайте непосредственного контакта с испытательными зажимами во время проведения измерений.

    Убедитесь в правильной полярности подключения прибора к измеряемому объекту.

    Для достижения корректности и стабильности измерения, проконтролируйте температуру, относительную влажность и общие условия, в которых будет проводиться измерение.

    Если объект измерений содержит емкости или обладает емкостными свойствами, то перед проведением измерений его необходимо разрядить, во избежание порчи прибора.

    Провод, подключенный к положительному разъему +RX, не должен касаться корпуса прибора.

    Будьте осторожны при измерениях, так как измерительные щупы находятся под напряжением!


    Измерение сопротивления изоляции

    1. На передней панели прибора имеется потенциометр (поз.8, Рис. 1) для подстройки стрелки прибора на “∞” на каждом диапазоне (при разомкнутых клеммах в режиме измерений).

    2. В соответствии с техническими требованиями измеряемого объекта, установите переключатель тестового напряжения (поз.3, Рис. 1) на нужное значение.

    3. Выберите диапазон измерений.

    Для достижения максимальной точности измерений в приборе предусмотрена возможность выбора значения входного сопротивления. Базовое (минимальное) значение входного сопротивления прибора составляет 1 кОм. Изменение входного сопротивления осуществляется переключателем множителя входного сопротивления (поз.2, Рис. 1).

    Примечание:

    1. Первое значение в ячейке – нижняя граница диапазона (Rlow), второе значение – верхняя граница диапазона (Rhi).

    2. Обозначения: К = кОм; М = МОм; Г = ГОм; Т = ТОм.

    Пример:

    Для установки диапазона 250 МОм…2,5 ГОм на испытательном напряжении 250 В необходимо установить переключатель напряжения (3) в положение «×2,5», а переключатель множителя входного сопротивления (2) в положение «102».

    4. Подключите черный измерительный зажим к разъему –RX (поз.6, Рис. 1), красный измерительный зажим к разъему +RX (поз.7, Рис. 1 ) Подключите измерительные зажимы к объекту измерений, как показано на Рис. 2. Во избежание получения неверных результатов измерений, все соединения должны быть прочными.

    Примечание.

    Зажим заземления (поз.9, Рис. 1) используется для снятия поверхностных токов утечки, которые могут провести к значительным искажениям результатов измерений.



    Наверх

    Как проводить тестирование обмоток тестером АМ -3083?

    1.3. Описание областей экрана

    Дисплей прибора разделён на области, как показано на рисунке ниже.

    Дисплей АМ-3083

    Рис. 3.

    1. Название текущей экранной страницы
    2. Поле FILE - когда курсор установлен в поле FILE, доступна функция управления файлами (FILE Manage function). При этом становятся доступными функции управления файлами: LOAD (загрузка), SAVE (сохранить), DELETE (удалить), COPY (копировать)
    3. Поле TOOL - вызывает некоторые специальные элементы управления: OPEN LOAD (открыть нагрузку), CLOSE LOAD (закрыть нагрузку), CLOSE GRID (убрать сетку) и LOCK KEY (заблокировать кнопки)
    4. Поле текущего импульсного напряжения - переместите курсор на это поле для выбора тестового импульсного напряжения
    5. Графическая область - отображает тестовую и эталонную формы сигнала и результаты сравнения:
      • Результаты сравнения «GO/NG» для 4 режимов сравнения появляются на экране в верхнем правом углу.
      • Результаты вычислений для 4 режимов сравнения появляются на экране в нижнем правом углу.
      • Результаты измерений напряжения, времени, частоты и другая информация появляются на экране в нижнем левом углу.
    6. Системные сообщения и строка вводимых данных
    7. Интервал развертки - временной диапазон отображения характеристики
    8. Кнопки экранного меню - зарезервированы для ярлыков кнопок управления. Отображенные на дисплее значения и пункты экранного меню соответствуют позиции курсора на ЖКИ.

    2. Подготовка прибора к работе

    1. Перед подключением прибора к сети убедитесь, что кнопка питания отключена, а напряжение сети соответствует спецификации прибора. Убедитесь, что изоляция измерительных проводов не нарушена.
    2. Подключите прибор к сети с помощью шнура питания, предварительно убедившись, что розетка заземлена или подключите прибор к шине защитного заземления, используя разъём на задней панели.
    3. Нажмите кнопку включения прибора. Для обеспечения оптимальной точности измерений, позвольте прибору прогреться в течение 15-30 минут.
    4. Прибор готов к работе.

    3. Порядок работы

    3.1. Основные действия

    1. Выведите на дисплей желаемую страницу, используя кнопки основного меню DISP, SETUP, и SYSTEM и многокнопки экранного меню экранного меню.
    2. Переместите курсор в желаемое поле, используя курсорные кнопки.
    3. Многофункциональные кнопки экранного меню соответствуют полю, указанному курсором на дисплее. Выберите и нажмите кнопку экранного меню.
    4. Цифровые кнопки и кнопка ввода ENTER используются для ввода числовых данных. Когда одна из числовых кнопок нажата для ввода импульсного напряжения на странице отображения результатов измерений <MEAS DISP>, кнопки экранного меню изменятся на доступные единицы измерения. Если используется кнопка ENTER, цифровые данные вводятся по умолчанию с «V».

    Например, для установки ждущего режима для внешнего запуска (EXTernal):

    1. Нажмите кнопку меню измерений SETUP, появится страница <MEAS SETUP>.

    страница <MEAS SETUP>

    Рис. 4.

    2. Нажмите ↓ для перемещения курсора в поле выбора напряжения IMP VOLT.

    поле выбора напряжения IMP VOLT

    Рис. 5.

    3. Нажмите → для перемещения курсора в поле ждущего режима TRIG MODE.

    поле ждущего режима TRIG MODE

    Рис. 6.

    4. Нажмите кнопку экранного меню EXT для выбора режима внешнего запуска.

    меню EXT

    Рис. 7.

    3.2. Работа с меню DISP

    3.2.1. Страница измерений <MEAS DISP>

    Когда вы нажимаете кнопку меню DISP, на экране появится страница измерений <MEAS DISP>. На этой странице отображаются графические характеристики сигнала, напряжение, время, и результаты измерений, а так же могут быть выбраны следующие параметры:

    • Импульсное напряжение
    • Частота сэмплирования (SAMP RATE)
    • Управление файлами (FILE)
    • Инструменты (TOOL)

    Доступные поля и кнопки экранного меню, которые соответствуют полям на этой странице, показаны на рисунках ниже.

    Доступные поля на странице меню измерений MEAS DISP

    Рис. 8. Доступные поля на странице меню измерений MEAS DISP

    Доступные кнопки меню на странице меню измерений (1/2)

    Рис. 9. Доступные кнопки меню на странице меню измерений (1/2)

    Доступные кнопки на странице меню измерений (2/2)

    Рис. 10. Доступные кнопки на странице меню измерений (2/2)

    3.2.2. Функция TIME BASE ZOOM (временное основное увеличение)

    Функция TIME BASE ZOOM (изменение временного интервала) может быть использована для расширения или сокращения захваченной формы сигнала, отображенной на ЖК-дисплее, и вы можете наблюдать более четко форму сигнала. Доступны три значения: 256 µs/div, 128 µs/div и 64 µs/div.

    Для изменения масштаба отображения кривой по времени:

    1. Нажмите кнопку меню DISP для перехода на страницу <MEAS DISP>, следующие кнопки экранного меню появятся на дисплее:

    • TIME BASE ZOOM - изменение масштаба по времени
    • COMP SETUP - настройки компаратора
    • MEAS FUNC - функции измерений
    • STAT. FUNC - функции статистики

    2. Нажмите экранную кнопку TIME BASE ZOOM для масштабирования отображаемой формы сигнала, появятся кнопки:

    • → - для расширения развертки
    • ← - для уменьшения развертки
    • RETURN - для возврата к предыдущей странице дисплея
    3.2.3. Выбор метода тестирования

    Прибор обеспечивает 4 метода обнаружения дефектов изоляции обмоток:

    • По размеру площади под кривой (Area Size)
    • По различию площадей (Diff ZONE)
    • По коронному разряду (Corona)
    • По отличию фаз (PHASE Diff)
    3.2.4. Сравнение площади под кривой

    Когда установлен метод сравнения AREA SIZE, размер области, как эталонной формы сигнала, так и тестируемой формы сигнала рассчитывается для одного интервала (между A и B). Процентное отклонение это разница размеров площади между A и B под кривой тестируемой обмотки и площади эталонной характеристики, в процентах от эталонной.

    Измерение площади под кривой

    Рис. 11.

    Формула, используемая для расчета процентного соотношения площадей:

    Δ%=|(AREATEST–AREASTANDARD)/AREASTANDARD|×100%

    где, AREATEST - Площадь под кривой для тестируемой обмотки. AREASTANDARD - Площадь под кривой для эталонной обмотки.

    Если Δ% меньше предельного значения, результаты сравнения - PASS (Годен); если Δ% больше предельного значения, результаты сравнения – FAIL (Не годен).

    Примечание. Площадь под кривой тестового сигнала пропорциональна потерям энергии в обмотке. Если тестируемая обмотка имеет короткое замыкание между слоями, потери энергии возрастают.

    Для установки диапазона сравнения и процентного соотношения для метода сравнения размера площади под кривой выполните следующие действия:

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM - масштабирование по времени
    • COMP SETUP - настройки компаратора
    • MEAS FUNC - функция измерений
    • STAT FUNC - функция статистики

    2. Нажмите кнопку COMP SETUP для установки параметров сравнения, появятся кнопки экранного меню:

    • AREA SIZE - размер области
    • DIFF ZONE - различия областей
    • CORONA - коронный разряд
    • PHASE DIFF - разница фаз
    • RETURN - возврат

    3. Нажмите кнопку AREA SIZE для установки диапазона сравнения и процентного соотношения для метода сравнения размера площади под кривой. Появятся кнопки экранного меню:

    • STATUS - статус выбранного метода сравнения
    • START - начальная точка сравнения
    • END - конечная точка сравнения
    • DIFFER - пороговое значение разницы
    • RETURN - возврат

    4. Нажмите кнопку STATUS для активации/отключения метода AREA SIZE:

    • (ON) - активировать
    • (OFF) - отключить

    5. Нажмите кнопку START для установки начальной точки для сравнения размера площади под кривой. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки начальной точки между 0 и конечной точки:

    • ⇒ (++) - для грубого увеличения начальной точки на 20 точек.
    • → (+) - для плавного увеличения начальной точки на 1 точку.
    • ← (-) - для плавного уменьшения начальной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения начальной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    6. Нажмите кнопку END для установки конечной точки для сравнения размера площади под кривой. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки конечной точки между стартовой позицией и 960:

    • ⇒ (++) - для грубого увеличения конечной точки на 20 точек.
    • → (+) - для плавного увеличения конечной точки на 1 точку.
    • ← (-) - для плавного уменьшения конечной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения конечной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    7. Нажмите кнопку DIFFER для установки процентного соотношения для сравнения размера площади под кривой. Появится текущее значения в нижнем левом углу и кнопки экранного меню для ввода значений разницы от 0,0% до 99,9%:

    • ⇑ (++) - для грубого увеличения процентного соотношения на 1%.
    • ↑ (+) - для плавного увеличения процентного соотношения на 0,1%.
    • ↓ (-) - для плавного уменьшения процентного соотношения на 0,1%.
    • ⇓ (- -) - для грубого уменьшения процентного соотношения на 1%.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    8. Нажмите RETURN для возврата к предыдущей странице дисплея.

    3.2.5. Сравнение различия площадей

    Когда выбран метод различия площадей, рассчитывает размер области дифференциальной части между эталонной и тестовой кривыми на промежутке от А до B. Процентное отклонение это отношение дифференциальной области к площади под эталонной кривой в процентах.

    Сравнение различий площадей

    Рис. 12.

    Формула, которую используют для расчета процентного отклонения:

    Δ%=|AREADIFFERENTIAL/AREASTANDARD|×100%

    где, AREADIFFERENTIAL - Площадь под кривой для тестируемой обмотки. AREASTANDARD - Площадь под кривой для эталонной обмотки.

    Если Δ% меньше предельного значения, результаты сравнения - PASS (Годен); если Δ% больше предельного значения, результаты сравнения – FAIL (Не годен).

    Примечание. Дифференциальная область отражает значение индуктивного сопротивления и общей потери энергии. Этот метод является особенно эффективным когда значение индуктивного сопротивления между эталонной обмоткой и тестируемой обмоткой является различным и является основной причиной проблем.

    Выполните следующие шаги для установки диапазона сравнений и процентного соотношения для метода сравнения различий площадей (дифференциальный).

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM - масштабирование по времени
    • COMP SETUP - настройки компаратора
    • MEAS FUNC - функция измерений
    • STAT FUNC - функция статистики

    2. Нажмите кнопку COMP SETUP для установки параметров сравнения, появятся кнопки экранного меню:

    • AREA SIZE - размер области
    • DIFF ZONE - различия областей
    • CORONA - коронный разряд
    • PHASE DIFF - разница фаз
    • RETURN - возврат

    3. Нажмите кнопку DIFF ZONE для установки диапазона сравнения и процентного соотношения для метода сравнения различия площадей. На экране появятся следующие кнопки экранного меню:

    • STATUS - статус выбранного метода сравнения
    • START - начальная точка сравнения
    • END - конечная точка сравнения
    • DIFFER - пороговое значение разницы
    • RETURN - возврат

    4. Нажмите кнопку STATUS для активации/отключения метода DIFF ZONE:

    • (ON) - активировать
    • (OFF) - отключить

    5. Нажмите кнопку START для установки начальной точки для сравнения различий площадей. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки начальной точки между 0 и конечной точки:

    • ⇒ (++) - для грубого увеличения начальной точки на 20 точек.
    • → (+) - для плавного увеличения начальной точки на 1 точку.
    • ← (-) - для плавного уменьшения начальной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения начальной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    6. Нажмите кнопку END для установки конечной точки для сравнения различий площадей. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки конечной точки между стартовой позицией и 960:

    • ⇒ (++) - для грубого увеличения конечной точки на 20 точек.
    • → (+) - для плавного увеличения конечной точки на 1 точку.
    • ← (-) - для плавного уменьшения конечной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения конечной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    7. Нажмите кнопку DIFFER для установки процентного соотношения для сравнения различий площадей. Появится текущее значения в нижнем левом углу и кнопки экранного меню для ввода значений разницы от 0,0% до 99,9%:

    • ⇑ (++) - для грубого увеличения процентного соотношения на 1%.
    • ↑ (+) - для плавного увеличения процентного соотношения на 0,1%.
    • ↓ (-) - для плавного уменьшения процентного соотношения на 0,1%.
    • ⇓ (- -) - для грубого уменьшения процентного соотношения на 1%.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    8. Нажмите RETURN для возврата к предыдущей странице дисплея.

    3.2.6. Сравнение энергии коронного разряда

    Когда выбран метод сравнения коронного разряда, прибор измеряет энергию высокочастотного коронного разряда на отрезке от A до B.

    Сравнение энергии коронного разряда

    Рис. 13.

    Если оценка энергии коронного разряда меньше предельного значения, результат сравнения – PASS (Годен); если больше – FAIL (Не годен).

    Примечание. Оценочное и предельное значения энергии коронного разряда выражены в абсолютных единицах.

    Выполните следующие шаги для установки диапазона сравнения и разницы для метода Corona Discharge Comparison.

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM – масштабирование по времени
    • COMP SETUP – настройки компаратора
    • MEAS FUNC – функция измерений
    • STAT FUNC – функция статистики

    2. Нажмите кнопку COMP SETUP для установки параметров сравнения, появятся кнопки экранного меню:

    • AREA SIZE – размер области
    • DIFF ZONE – различия областей
    • CORONA – коронный разряд
    • PHASE DIFF – разница фаз
    • RETURN – возврат

    3. Нажмите кнопку CORONA для установки диапазона сравнения и порогового значения разницы. На экране появятся следующие кнопки экранного меню:

    • STATUS – статус выбранного метода сравнения
    • START – начальная точка сравнения
    • END – конечная точка сравнения
    • DIFFER – пороговое значение разницы
    • RETURN – возврат

    4. Нажмите кнопку STATUS для активации/отключения метода CORONA:

    • (ON) – активировать
    • (OFF) – отключить

    5. Нажмите кнопку START для установки начальной точки для сравнения коронного разряда. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки начальной точки между 0 и конечной точки:

    • ⇒ (++) - для грубого увеличения начальной точки на 20 точек.
    • → (+) - для плавного увеличения начальной точки на 1 точку.
    • ← (-) - для плавного уменьшения начальной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения начальной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    6. Нажмите кнопку END для установки конечной точки для сравнения коронного разряда. Появится текущее значение в нижнем левом углу и кнопки экранного меню для установки конечной точки между стартовой позицией и 960:

    • ⇒ (++) - для грубого увеличения конечной точки на 20 точек.
    • → (+) - для плавного увеличения конечной точки на 1 точку.
    • ← (-) - для плавного уменьшения конечной точки на 1 точку.
    • ⇐ (- -) - для грубого уменьшения конечной точки на 20 точек.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    7. Нажмите кнопку DIFFER для установки порогового значения разницы коронного разряда. Появится текущее значения в нижнем левом углу и кнопки экранного меню для ввода значений разницы от 0 до 999:

    • ⇑ (++) - для грубого увеличения процентного соотношения на 1%.
    • ↑ (+) - для плавного увеличения процентного соотношения на 0,1%.
    • ↓ (-) - для плавного уменьшения процентного соотношения на 0,1%.
    • ⇓ (- -) - для грубого уменьшения процентного соотношения на 1%.
    • RETURN - для прекращения установки и возврата к предыдущему меню.

    8. Нажмите RETURN для возврата к предыдущей странице дисплея.

    3.2.7. Сравнение фаз

    Когда выбран метод сравнения фаз, необходимо выбрать точку пересечения кривой с осью времени от 2-й до 10-й. Например, третья точка перехода кривой через «0» выбрана как показано на рисунке ниже. Прибор измеряет временной интервал TAB между эталонной характеристикой и характеристикой тестируемой обмотки и период эталонной характеристики TCD.

    Результат сравнения это отношение разности фаз к периоду эталонной характеристики, выраженное в процентах.

    Сравнение фаз

    Рис. 14.

    Формула, которую используют для расчета отклонения процентов:

    Δ%=TAB/TCD×100%

    где, TAB - Разность фаз эталонной и тестовой характеристиками. TCD - Период времени эталонной формы сигнала.

    Если Δ% меньше предельного значения, результат сравнения - PASS (Годен); если больше – FAIL (Не годен); если точек пересечения с нулем у тестовой характеристики нет, результат сравнения - FAIL1. Если период эталонной характеристики недоступен, результат сравнения FAIL2.

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM – масштабирование по времени
    • COMP SETUP – настройки компаратора
    • MEAS FUNC – функция измерений
    • STAT FUNC – функция статистики

    2. Нажмите кнопку COMP SETUP для установки параметров сравнения, появятся кнопки экранного меню:

    • AREA SIZE – размер области
    • DIFF ZONE – различия областей
    • CORONA – коронный разряд
    • PHASE DIFF – разница фаз
    • RETURN – возврат

    3. Нажмите кнопку PHASE DIFF для установки условий сравнения и порогового значения разницы. На экране появятся следующие кнопки экранного меню:

    • STATUS – статус выбранного метода сравнения
    • ZERO – номер пересечения с осью (перехода через «0»)
    • DIFFER – пороговое значение разницы
    • RETURN – возврат

    4. Нажмите кнопку STATUS для активации/отключения метода CORONA:

    • (ON) – активировать
    • (OFF) – отключить

    5. Нажмите кнопку ZERO для выбора пересечения с нулем от 2 до 10. Появится текущее значение в нижнем левом углу и кнопки экранного меню:

    • ⇑ (+) – для увеличения номера точки пересечения «0» на 1.
    • ⇓ (-) – для уменьшения номера точки пересечения «0» на 1.
    • RETURN – для прекращения установки и возврата к предыдущему меню.

    6. Нажмите экранную кнопку DIFFER для установки процентного соотношения для сравнения PHASE DIFF. Появится текущее значение в нижнем левом углу и кнопки экранного меню для ввода соотношения от 0,0% до 99,9%:

    • ⇑(++) – для грубого увеличения разницы на 1%.
    • ↑(+) – для плавного увеличения разницы на 0,1%.
    • ↓(-) – для плавного уменьшения разницы на 0,1%.
    • ⇓(- -) – для грубого уменьшения разницы на 1%.
    • RETURN – для прекращения установки и возврата к предыдущему меню.

    7. Нажмите кнопку RETURN для возврата к предыдущей странице дисплея.

    3.2.8. Функция измерений

    Прибор обеспечивает три функции измерений:

    • Функция измерения напряжения (VOLT MEAS)
    • Функция измерения времени (TIME MEAS)
    • Функция измерения частоты (FREQ MEAS)
    3.2.9. Функция измерения напряжения

    Функция измерения напряжения используется для измерения значения напряжения между верхним и нижним курсором, отображаемыми в виде горизонтальных пунктирных линий.
    Выполните следующие шаги для измерения разности напряжения.

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM – масштабирование по времени
    • COMP SETUP – настройки компаратора
    • MEAS FUNC – функция измерений
    • STAT FUNC – функция статистики

    2. Нажмите кнопку MEAS FUNC для выбора функции измерения. Появятся кнопки экранного меню:

    • VOLT MEAS – измерение напряжения
    • TIME MEAS – измерение времени
    • FREQ MEAS – измерение частоты
    • RETURN – возврат

    3. Нажмите кнопку VOLT MEAS для выбора функции измерения напряжения. Появятся верхний и нижний курсоры, текущее значение «ΔV» в нижнем левом углу и кнопки экранного меню:

    • UPPER LIMIT – регулировка верхней границы
    • LOWER LIMIT – регулировка нижней границы
    • ALL – одновременное смещение верхнего и нижнего пределов
    • RETURN – возврат

    4. Нажмите кнопку UPPER LIMIT для установки позиции верхней границы курсора между нижней границы и верхним краем области отображения формы сигнала, появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки верхней границы на 10 точек.
    • ↑(+) – для плавной регулировки верхней границы на 1 точку.
    • ↓(-) – для плавной регулировки верхней границы на 1 точку.
    • ⇓(- -) – для грубой регулировки верхней границы на 10 точек.
    • RETURN – для прекращения регулировки верхнего предела и возврата к предыдущей странице дисплея.

    5. Нажмите кнопку LOWER LIMIT для установки позиции нижней границы курсора между верхней границей и нижним краем области отображения формы сигнала, появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки нижней границы на 10 точек.
    • ↑(+) – для плавной регулировки нижней границы на 1 точку.
    • ↓(-) – для плавной регулировки нижней границы на 1 точку.
    • ⇓(- -) – для грубой регулировки нижней границы на 10 точек.
    • RETURN – для прекращения регулировки нижней границы и возврата к предыдущей странице дисплея.

    6. Нажмите кнопку ALL для перемещения верхней и нижней границ курсора одновременно, появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки на 10 точек.
    • ↑(+) – для плавной регулировки на 1 точку.
    • ↓(-) – для плавной регулировки на 1 точку.
    • ⇓(- -) – для грубой регулировки на 10 точек.
    • RETURN – для прекращения регулировки и возврата к предыдущей странице дисплея.

    7. Нажмите кнопку RETURN для возврата к предыдущей странице дисплея.

    3.2.10. Функция измерения времени

    Функция измерения времени используется для измерения значения времени между стартовым и конечным курсором. Стартовый и конечный курсор – это вертикальные прерывистые линии.

    Выполните следующие шаги для измерения времени.

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM – масштабирование по времени
    • COMP SETUP – настройки компаратора
    • MEAS FUNC – функция измерений
    • STAT FUNC – функция статистики

    2. Нажмите кнопку MEAS FUNC для выбора функции измерения. Появятся кнопки экранного меню:

    • VOLT MEAS – измерение напряжения
    • TIME MEAS – измерение времени
    • FREQ MEAS – измерение частоты
    • RETURN – возврат

    3. Нажмите кнопку TIME MEAS для выбора функции измерения времени. Появятся начальный и конечный курсоры, текущее значение «ΔT» в нижнем левом углу и кнопки экранного меню:

    • START – регулировка начальной точки диапазона ΔT
    • END – регулировка конечной точки диапазона ΔT
    • ALL – одновременное смещение обеих границ диапазона ΔT
    • RETURN – возврат

    4. Нажмите кнопку START для установки начальной точки диапазона ΔT, появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки начальной точки на 10 точек.
    • ↑(+) – для плавной регулировки начальной точки на 1 точку.
    • ↓(-) – для плавной регулировки начальной точки на 1 точку.
    • ⇓(- -) – для грубой регулировки начальной точки на 10 точек.
    • RETURN – для прекращения регулировки начальной точки и возврата к предыдущей странице дисплея.

    5. Нажмите кнопку END для установки конечной точки диапазона ΔT, появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки конечной точки на 10 точек.
    • ↑(+) – для плавной регулировки конечной точки на 1 точку.
    • ↓(-) – для плавной регулировки конечной точки на 1 точку.
    • ⇓(- -) – для грубой регулировки конечной точки на 10 точек.
    • RETURN – для прекращения регулировки конечной точки и возврата к предыдущей странице дисплея.

    6. Нажмите кнопку ALL для регулировки начальной и конечной точек диапазона ΔT одновременно:

    • ⇑(++) – для грубой регулировки на 10 точек.
    • ↑(+) – для плавной регулировки на 1 точку.
    • ↓(-) – для плавной регулировки на 1 точку.
    • ⇓(- -) – для грубой регулировки на 10 точек.
    • RETURN – для прекращения регулировки и возврата к предыдущей странице дисплея.

    7. Нажмите кнопку RETURN для возврата к предыдущей странице дисплея.

    3.2.11. Функция измерения частоты

    Функция измерения частоты используется для определения значения частоты между стартовой и конечной позицией курсора.

    Выполните следующие шаги для измерения частоты.

    1. Нажмите кнопку меню DISP для перехода на страницу дисплея измерений <MEAS DISP>, появятся кнопки экранного меню:

    • TIME BASE ZOOM – масштабирование по времени
    • COMP SETUP – настройки компаратора
    • MEAS FUNC – функция измерений
    • STAT FUNC – функция статистики

    2. Нажмите кнопку MEAS FUNC для выбора функции измерения. Появятся кнопки экранного меню:

    • VOLT MEAS – измерение напряжения
    • TIME MEAS – измерение времени
    • FREQ MEAS – измерение частоты
    • RETURN – возврат

    3. Нажмите кнопку FREQ MEAS для выбора функции измерения частоты. Появятся начальный и конечный курсоры, текущая измеренная частота «1/ΔT» в нижнем левом углу дисплея и кнопки экранного меню:

    • START – регулировка начальной точки диапазона измерения частоты «1/ΔT»
    • END – регулировка конечной точки диапазона измерения частоты «1/ΔT»
    • ALL – одновременное смещение обеих границ диапазона измерения частоты «1/ΔT»
    • RETURN – возврат

    4. Нажмите кнопку START для установки начальной точки диапазона измерения частоты «1/ΔT», появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки начальной точки на 10 точек.
    • ↑(+) – для плавной регулировки начальной точки на 1 точку.
    • ↓(-) – для плавной регулировки начальной точки на 1 точку.
    • ⇓(- -) – для грубой регулировки начальной точки на 10 точек.
    • RETURN – для прекращения регулировки начальной точки и возврата к предыдущей странице дисплея.

    5. Нажмите кнопку END для установки конечной точки диапазона измерения частоты «1/ΔT», появятся кнопки экранного меню:

    • ⇑(++) – для грубой регулировки конечной точки на 10 точек.
    • ↑(+) – для плавной регулировки конечной точки на 1 точку.
    • ↓(-) – для плавной регулировки конечной точки на 1 точку.
    • ⇓(- -) – для грубой регулировки конечной точки на 10 точек.
    • RETURN – для прекращения регулировки конечной точки и возврата к предыдущей странице дисплея.

    6. Нажмите кнопку ALL для регулировки начальной и конечной точек диапазона измерения частоты «1/ΔT» одновременно:

    • ⇑(++) – для грубой регулировки на 10 точек.
    • ↑(+) – для плавной регулировки на 1 точку.
    • ↓(-) – для плавной регулировки на 1 точку.
    • ⇓(- -) – для грубой регулировки на 10 точек.
    • RETURN – для прекращения регулировки и возврата к предыдущей странице дисплея.

    7. Нажмите кнопку RETURN для возврата к предыдущей странице дисплея.

    3.2.12. Управление файлами

    Прибор использует внутреннюю энергонезависимую память для хранения и извлечением до 60 профилей тестовых настроек прибора, параметров сравнения, статистических данных и эталонных форм сигнала. USB-носитель также может быть использован для хранения и загрузки ещё до 500 файлов.

    Следующие данные сохраняются в энергонезависимой памяти как один файл.

    • Эталонная форма сигнала
    • Частота семплирования
    • Текущая временная развёртка
    • Импульсное напряжение
    • Статус режима сравнения площади под кривой AREA SIZE (вкл./выкл.)
    • Стартовая позиция для сравнения площади под кривой AREA SIZE
    • Конечная позиция для сравнения площади под кривой AREA SIZE
    • Процентное соотношение для сравнения площади под кривой AREA SIZE
    • Статус режима сравнения различий площадей DIFF ZONE (вкл./выкл.)
    • Стартовая позиция для сравнения различий площадей DIFF ZONE
    • Конечная позиция для сравнения различий площадей DIFF ZONE
    • Процентное соотношение для сравнения различий площадей DIFF ZONE
    • Статус режима сравнения коронного разряда CORONA (вкл./выкл.)
    • Стартовая позиция для сравнения коронного разряда CORONA
    • Конечная позиция для сравнения коронного разряда CORONA
    • Разница для сравнения коронного разряда CORONA
    • Статус режима сравнения фаз PHASE DIFF (вкл./выкл.)
    • Позиция пересечения с нулевой отметкой для сравнения фаз PHASE DIFF
    • Процентная разница для сравнения фаз PHASE DIFF
    • Функция статистики (вкл./выкл.)
    • Статистика для всех сравнительных методов
    • Статистика для метода сравнения площади под кривой AREA SIZE
    • Статистика для метода сравнения различий площадей DIFF ZONE
    • Статистика для метода сравнения коронного разряда CORONA
    • Статистика для метода сравнения фаз PHASE DIFF
    • Режим запуска
    • Усреднение
    • Время задержки измерений
    • Основной компаратор (вкл./выкл.)
    • Автоматическая подстройка напряжения (вкл./выкл.)
    • Метод сэмплирования эталонной формы сигнала
    • Режим отображения формы сигнала
    3.2.13. Сохранение в файл

    Для сохранения данных в файл во внутренней энергонезависимой памяти или на внешнем USB-носителе выполните следующие шаги:

    1. Выберите и установите все настройки тестирования, параметры сравнения, и эталонной формы сигнала на странице <MEAS DISP> перед сохранением.

    2. Переместите курсор в поле FILE, появятся кнопки экранного меню:

    • FILE MANAGE - файловый менеджер

    3. Нажмите FILE MANAGE, появятся список файлов и кнопки экранного меню:

    • LOAD - загрузка данных из файла
    • SAVE - сохранение данных в файл
    • DELETE - удаление файла
    • COPY - копирование файла
    • EXIT - выход из файлового менеджера

    4. Курсорными кнопками выберите номер файла: №1…560 (файлы с № 61…560 относятся к USB-носителю). Другой способ выбрать файл – это ввести номер файла напрямую используя цифровые кнопки и кнопку ввода ENTER.

    5. Нажмите экранную кнопку SAVE, в строке системных сообщений появится сообщение «☺ Input name:_» («Введите имя»). По умолчанию появятся кнопки экранного меню, соответствующие цифровой кнопке 2 :

    • A
    • B
    • C
    • -
    • ESC

    6. Введите имя файла, используя кнопки экранного меню и цифровые кнопки, которым соответствуют буквы от A до Z, цифры от 0 до 9, и спец. символы.

    Доступные символы кнопок экранного меню

    Цифровые кнопки ввода Символы кнопок экранного меню
    0 (; ); /; \; ESC
    . @; #; $; &; ESC
    1 +; -; *; %; ESC
    2 A; B; C; -; ESC
    3 D; E; F; ESC
    4 G; H; I; ESC
    5 J; K; L; ESC
    6 M; N; O; ESC
    7 P; Q; R; S; ESC
    8 T; U; V; ESC
    9 W; X; Y; Z; ESC

    Для ввода буквы или символа: нажмите одну из цифровых кнопок - доступные кнопки экранного меню соответствующие ей появятся на дисплее.

    Для ввода числа, нажмите цифровую кнопку - доступные кнопки экранного меню, соответствующие ей, появятся на экране - нажмите ту же самую цифровую кнопку снова для ввода цифрового значения, которое вам необходимо.

    7. Нажмите кнопку ENTER для сохранения текущих настроек, параметров и эталонной формы сигнала. Если имя файла не введено, по умолчанию будет использоваться имя <Unnamed> («Без имени»).

    8. Нажмите кнопку EXIT для выхода и возврата к странице <MEAS DISP>.

    3.2.14. Загрузка из файла

    Для загрузки настроек тестирования, параметров сравнения и эталонной формы сигнала из внутренней памяти или внешнего USB-носителя:

    1. Переместите курсор в область FILE, появится кнопка экранного меню:
      • FILE MANAGE - файловый менеджер
    2. Нажмите FILE MANAGE – появится список файлов и кнопки экранного меню:
      • LOAD - загрузка данных из файла
      • SAVE - сохранение данных в файл
      • DELETE - удаление файла
      • COPY - копирование файла
      • EXIT - выход из файлового менеджера
    3. Курсорными кнопками выберите номер файла: №1…560 (файлы с № 61…560 относятся к USB-носителю). Другой способ выбрать файл – это ввести номер файла напрямую используя цифровые кнопки и кнопку ввода ENTER.
    4. Нажмите кнопку LOAD - в строке системных сообщений появится сообщение «☺ Sure to load?» («Уверены, что хотите загрузить?»). Кнопки экранного меню:
      • YES - для загрузки файла и возврата к странице <MEAS DISP>
      • NO - для отмены загрузки и возврата к шагу 2.
    5. Нажмите кнопку EXIT для выхода и возврата к странице <MEAS DISP>.
    3.2.15. Удаление файла

    Для удаления сохраненного файла выполните следующие шаги:

    1. Переместите курсор в область FILE, появится кнопка экранного меню:
      • FILE MANAGE - файловый менеджер
    2. Нажмите FILE MANAGE – появится список файлов и кнопки экранного меню:
      • LOAD - загрузка данных из файла
      • SAVE - сохранение данных в файл
      • DELETE - удаление файла
      • COPY - копирование файла
      • EXIT - выход из файлового менеджера
    3. Курсорными кнопками выберите номер файла: №1…560 (файлы с № 61…560 относятся к USB-носителю). Другой способ выбрать файл – это ввести номер файла напрямую используя цифровые кнопки и кнопку ввода ENTER.
    4. Нажмите DELETE - в строке системных сообщений появится сообщение «☺ Sure to delete?» («Уверены, что хотите удалить?»). Кнопки экранного меню:
      • YES - для того, чтобы удалить файл.
      • NO - для отмены удаления.
    5. Нажмите кнопку EXIT для выхода и возврата к странице <MEAS DISP>.
    3.2.16. Сохранение файла

    Для копирования сохраненного файла выполните следующие шаги:

    1. Переместите курсор в область FILE, появится кнопка экранного меню:
      • FILE MANAGE - файловый менеджер
    2. Нажмите FILE MANAGE – появится список файлов и кнопки экранного меню:
      • LOAD - загрузка данных из файла
      • SAVE - сохранение данных в файл
      • DELETE - удаление файла
      • COPY - копирование файла
      • EXIT - выход из файлового менеджера
    3. Нажмите экранную кнопку COPY – в строке системных сообщений появится «☺ Source File's No.:_?» («Номер исходного файла»). Кнопки экранного меню:
      • EXIT
    4. Введите номер исходного файла, используя цифровые кнопки и нажмите ENTER, появится сообщение «☺ Target File's No.:_» («Номер создаваемого файла»).
    5. Введите номер исходного файла, используя цифровые кнопки и нажмите ENTER, появится сообщение «☺ Input File's Nums:_» («Введите число файлов»).
    6. Введите число создаваемых копий файла, используя цифровые кнопки.
    7. Нажмите кнопку ENTER для начала копирования – появится сообщение «☺ Copying…» («Копирование…»), когда операция копирования завершится, появится сообщение «☺ Copy completed» («Копирование завершено»).
    8. Нажмите экранную кнопку EXIT для выхода управления файлами и возврата на страницу <MEAS DISP>.
    3.2.17. Полезные инструменты

    Прибор имеет ряд дополнительных инструментов для повышения удобства работы. Выполните следующие шаги для того, чтобы их использовать:

    1. Переместите курсор в поле TOOL. Появятся кнопки экранного меню:
      • OPEN LOAD - открыть загрузочный файл
      • CLOSE LOAD - закрыть загрузочный файл
      • CLOSE GRID - скрыть координатную сетку
      • LOCK KEY - блок кнопок
    2. Нажмите OPEN LOAD для активации функции автозагрузки, появится сообщение «☺ Open load OK!» («Автозагрузка активирована»). После этого, каждый раз, когда прибор включается, файл, который был использован в прошлый раз, будет загружен автоматически.
    3. Нажмите CLOSE LOAD для отключения функции автозагрузки, появится сообщение «☺ Close load OK!» («Автозагрузка деактивирована»). После этого, в следующий раз, когда прибор будет включен, никакой файл не будет загружаться автоматически.
    4. Нажмите CLOSE GRID для отключения координатной сетки дисплея. После этого набор экранных кнопок данного меню изменится:
      • OPEN LOAD
      • CLOSE LOAD
      • DISP GRID - отобразить координатную сетку
      • LOCK KEY
    5. Нажмите LOCK KEY для отключения работы кнопок передней панели (кроме функциональной кнопки RELEASE KEY). На дисплее появится сообщение «☺ Key locked» («Кнопки заблокированы») и знак ключа, а так же появятся кнопки экранного меню:
      • OPEN LOAD
      • CLOSE LOAD
      • DISP GRID
      • RELEASE KEY
    6. Нажмите RELEASE KEY для активации работы кнопок передней панели. Если активизирована функция пароля, вам потребуется ввести пароль, прежде чем вы разблокируете кнопки.
    3.2.18. Импульсное напряжение

    Выполните следующие действия для установки импульсного напряжения.

    Переместите курсор на поле отображения импульсного напряжения, появятся кнопки экранного меню:

    • ⇑(++) - для грубой регулировки импульсного напряжения с шагом 500 В.
    • ↑(+) - для точной регулировки импульсного напряжения с шагом 50 В.
    • ↓(-) - для точной регулировки импульсного напряжения с шагом 50 В.
    • ⇓(- -) - для грубой регулировки импульсного напряжения с шагом 500 В.

    Примечание. После изменения значения тестового импульсного напряжения эталонная характеристика сигнала должна быть снята заново. Предыдущая эталонная форма сигнала стирается и не может быть восстановлена, если импульсное напряжение уже изменено.

    3.2.19. Частота выборки

    Различная частота выборки используется для различных типов обмоток с целью достижения наилучшего визуального эффекта. Тестируемая форма сигнала с наилучшим визуальным эффектом может быть сопоставлена с эталонной с большей точностью. Доступны 8 различных частот выборки:

    • 40/01 MSPS
    • 40/02 MSPS
    • 40/04 MSPS
    • 40/08 MSPS
    • 40/16 MSPS
    • 40/32 MSPS
    • 40/64 MSPS
    • 40/128 MSPS

    Для изменения частоты выборки выполните следующие шаги:

    1. Переместите курсор в область отображения частоты выборки SAMP RATE, появятся кнопки экранного меню:
      • ⇑ - увеличить значение
      • ⇓ - уменьшить значение
      • STD WAVE SAMPLE - снятие эталонной характеристики
      • STD WAVE RESUME - получить обратно характеристику с исходной частотой
    2. Нажмите кнопку ⇑ для увеличения частоты выборки. Текущая частота выборки и временная развертка, отображаемые внизу экрана, изменятся, а эталонная форма сигнала очистится с дисплея.
    3. Нажмите кнопку ⇓ для уменьшения частоты выборки. Текущая частота выборки и временная развертка, отображаемые внизу экрана, изменятся, а эталонная форма сигнала очистится с дисплея.
    4. Нажмите кнопку STD WAVE SAMPLE для снятия эталонной формы сигнала. Прибор обеспечивает три режима снятие эталонной формы сигнала:
      • SEQ CYCLE - повторный
      • ONE CYCLE - 1 цикл
      • ONE SAMPLE - 1 сэмпл
    5. Нажмите кнопку STD WAVE RESUME для отображения предыдущей формы сигнала с исходной частотой выборкой.

    Для снятия эталонной формы сигнала в повторном режиме SEQ:

    1. Переместите курсор в область SAMP RATE, появятся кнопки экранного меню:
      • ⇑ - увеличить значение
      • ⇓ - уменьшить значение
      • STD WAVE SAMPLE - снятие эталонной характеристики
      • STD WAVE RESUME - получить обратно характеристику с исходной частотой
    2. Нажмите кнопку STD WAVE SAMPLE для снятия эталонной формы сигнала. Формы сигнала, выбранные при различных частотах выборки появятся на дисплее по очереди. Каждая форма сигнала будет отображена на несколько секунд для вашего выбора. Появятся кнопки экранного меню:
      • CHOOSE - выбор текущей характеристики в качестве эталонной
      • CHOOSE & CHECK - выбор текущей отображенной формы и повторная проверка и снятие характеристики при той же самой частоте выборки. Только когда процентная разница размера дифференциальной области между двумя формами сигнала меньше 2%, текущая отображенная форма сигнала может быть выбрана в качестве текущей формы сигнала. Если процентная разница больше 2%, предыдущая форма сигнала не будет выбрана в качестве эталонной. В этом случае необходимо повторить снятие эталонной характеристики или взять другую обмотку в качестве эталонной.

        Предупреждение

        Рис. 15.

      • MEAS ABORT - прекращения снятия эталонной характеристики.

    Для снятия эталонной формы сигнала в режиме одного цикла ONE CYCLE:

    1. Переметите курсор в область SAMP RATE. Появятся кнопки экранного меню:
      • ⇑ - увеличить значение
      • ⇓ - уменьшить значение
      • STD WAVE SAMPLE - снятие эталонной характеристики
      • STD WAVE RESUME - получить обратно характеристику с исходной частотой
    2. Нажмите кнопку STD WAVE SAMPLE для снятия характеристики сигнала на всех частотах выборки. Появятся кнопки экранного меню:
      • ⇑ - просмотр форм сигнала при разных частотах выборки.
      • ⇓ - просмотр форм сигнала при разных частотах выборки.
      • CHOOSE - выбор текущей формы сигнала в качестве эталонной.
      • CHOOSE & CHECK - выбор текущей отображенной формы и повторная проверка и снятие характеристики при той же самой частоте выборки. Только когда процентная разница размера дифференциальной области между двумя формами сигнала меньше 2%, текущая отображенная форма сигнала может быть выбрана в качестве текущей формы сигнала. Если процентная разница больше 2%, предыдущая форма сигнала не будет выбрана в качестве эталонной. В этом случае необходимо повторить снятие эталонной характеристики или взять другую обмотку в качестве эталонной.

        Предупреждение

        Рис. 16.

      • MEAS ABORT - прекращение снятия эталонной формы сигнала.

    Для снятия эталонной формы сигнала в режиме одного сэмпла ONE SAMPLE:

    1. Переметите курсор в область SAMP RATE. Появятся кнопки экранного меню:
      • ⇑ - увеличить значение частоты
      • ⇓ - уменьшить значение частоты
      • STD WAVE SAMPLE - снятие эталонной характеристики
      • STD WAVE RESUME - получить обратно характеристику с исходной частотой
    2. Нажмите кнопки ⇑ или ⇓ для выбора частоты выборки, которая вам необходима.
    3. Нажмите кнопку STD WAVE SAMPLE для снятия эталонной характеристики при текущей частоте выборки. Характеристика появится на дисплее.
    3.2.20. Страница дисплея статистики

    Прибор поддерживает функцию сбора статистики. Для четырех методов сравнения и их комбинаций доступны следующие статистические данные:

    • Общее число измерений
    • Число прошедших контроль обмоток
    • Процентное соотношение прошедших контроль к общему числу

    Нажмите последовательно кнопки DISP и STAT. FUNC, на дисплее появится страница <STAT. DISP>:

    Доступные поля на странице <STAT. DISP>

    Рис. 17. Доступные поля на странице <STAT. DISP>

    Доступные кнопки экранного меню на странице <STAT. DISP>

    Рис. 18. Доступные кнопки экранного меню на странице <STAT. DISP>

    3.2.21. Статистическая функция вкл./выкл.

    Если статистическая функция включена (ON), будут посчитаны результаты сравнения каждого измерения и вычислены статистические данные.

    Для включения статистической функции ON/OFF переместите курсор на поле Stat. Func, появятся кнопки экранного меню:

    • ON - включить статистическую функцию
    • OFF - выключить статистическую функцию.
    3.2.22. Очистка статистических данных

    Выполните следующие шаги, чтобы отчистить файл статистики.

    1. Переместите курсор в поле <STAT. DISP>, появятся кнопки экранного меню:
      • CLEAR DATA - очистка файла статистики
      • SAVE DATA - сохранить данные
      • RETURN - возврат
    2. Нажмите CLEAR DATA для отчистки статистических данных отображенных в таблице. Появится сообщение «Sure to clear?» («Уверены, что хотите отчистить?») и кнопки экранного меню:
      • YES - подтверждение очистки
      • NO - отмена очистки
    3. Нажмите YES для отчистки данных из таблицы, нажмите NO для отмены операции отчистки данных.
    4. Нажмите экранную кнопку RETURN для выхода со страницы <STAT. DISP> и возврата к странице <MEAS DISP>.
    3.2.23. Сохранение статистических данных в текущем файле

    Для сохранения статистических данных в текущем файле.

    1. Переместите курсор в поле <STAT. DISP>, появятся кнопки экранного меню:
      • CLEAR DATA
      • SAVE DATA
      • RETURN
    2. Нажмите SAVE DATA для сохранения статистических данных, отображенных в таблице, в файл. Появится сообщение «☺Saving…» («Сохранение»), а затем «☺Saving completed» («Сохранение завершено») появится на дисплее после завершения операции сохранения.
    3. Нажмите RETURN для выхода со страницы <STAT. DISP> и возврата к странице <MEAS DISP>.
    3.2.24. Полезные инструменты

    Выполните следующие шаги для использования функции доп. инструментов на странице <STAT. DISP>.

    1. Переместите курсор к поле TOOL. Появится кнопка экранного меню:
      • LOCK KEY
    2. Нажмите LOCK KEY для блокировки кнопок передней панели (кроме экранной кнопки RELEASE KEY). На экране появится сообщение «☺ Key locked» («Кнопки заблокированы») и знак ключа, а так же кнопка экранного меню:
      • RELEASE KEY
    3. Нажмите RELEASE KEY для активации работы кнопок передней панели. Знак ключа при этом выключится.

    3.3. Работа с меню SETUP

    3.3.1. Страница настроек измерений <MEAS SETUP>

    Когда вы нажимаете кнопку меню SETUP, на дисплее появляется страница <MEAS SETUP>, на которой могут быть выбраны следующие настройки измерений:

    • Импульсное напряжение (IMP VOLT)
    • Режим запуска (TRIG MODE)
    • Усреднение (AVG TIMES)
    • Время запаздывания (DELAY)
    • Компаратор: вкл./выкл. (COMPARATOR)
    • Авторегулирование напряжения: вкл./выкл. (VOLT ADJ)
    • Режим снятия эталонной характеристики (SWAVE SAMP)
    • Режим отображения формы сигнала (WAVE DISP)
    • Статус каждого метода сравнения: вкл./выкл.
    • Стартовое и конечное положение для каждого метода сравнения
    • Предельное значение разницы для каждого метода сравнения
    • Управление файлами (FILE)
    • Полезные инструменты (TOOL)

    Доступные поля и кнопки экранного меню, соответствующие этим полям показаны на рисунках ниже.

    Доступные поля страницы <MEAS SETUP>

    Рис. 19. Доступные поля страницы <MEAS SETUP>

    Доступные кнопки экранного меню страниц <MEAS SETUP>

    Рис. 20. Доступные кнопки экранного меню страниц <MEAS SETUP>

    3.3.2. Импульсное напряжение

    Выполните следующие шаги для установки импульсного напряжения.

    1. Переместите курсор на поле отображения импульсного напряжения IMP VOLT, появятся кнопки экранного меню:
      • ⇑(++) - для грубой регулировки импульсного напряжения с шагом 500 В.
      • ↑(+) - для точной регулировки импульсного напряжения с шагом 50 В.
      • ↓(-) - для точной регулировки импульсного напряжения с шагом 50 В.
      • ⇓(- -) - для грубой регулировки импульсного напряжения с шагом 500 В.
    2. Вы можете вводить значение импульсного напряжения, используя кнопки ввода. Когда нажата одна из цифровых кнопок ввода, на дисплее появятся экранные кнопки единиц измерения:
      • kV
      • V
      • EXIT - отмены процесса ввода импульсного напряжения

    Экранные кнопки единиц измерения могут быть использованы вместо кнопки ENTER. Если для подтверждения ввода импульсного напряжения используется кнопка ENTER, единица V будет использована в качестве единицы по умолчанию.

    Примечание. После изменения значения тестового импульсного напряжения эталонная характеристика сигнала должна быть снята заново. Предыдущая эталонная форма сигнала стирается и не может быть восстановлена, если импульсное напряжение уже изменено.

    3.3.3. Режим запуска

    Прибор обеспечивает 4 различных режима запуска:

    • MANual - ручной (запуск единичного измерения кнопкой START или ножной педалью)
    • EXTernal - внешний (запуск положительным импульсом TTL >1 мкс на вход EXT TRIGGER)
    • INTernal - внутренний (запуск непрерывных измерений кнопкой START; остановка - кнопкой MEAS EXIT или START)
    • BUS - по шине (запуск единичного измерения командой TRIGGER через интерфейсы GPIB или RS-232C.)

    Примечание. Прибор игнорирует команды запуска полученные в процессе измерения. Режим запуска BUS не может быть установлен на передней панели.

    Выполните следующие шаги для установки режима запуска (для установки режима запуска «BUS», команда запуска TRIGGER должна быть отправлена через GPIB или интерфейс RS-232C).

    Переместите курсор в поле TRIG MODE. Появятся кнопки экранного меню:

    • MAN
    • EXT
    • INT
    3.3.4. Усреднение

    Функция усреднения позволяет автоматически вычислить среднее арифметическое значение результатов двух и более измерений. Количество усредняемых значений может быть установлено от 1 до 99 с шагом 1.

    Выполните следующие шаги для установки числа усредняемых значений:

    1. Переместите курсор в поле AVG TIMES. Появятся кнопки экранного меню:
      • ⇑ (+) - увеличить число усредняемых значений
      • ⇓ (-) - уменьшить число усредняемых значений
    2. Для ввода числа усредняемых значений можно использовать кнопки цифровые кнопки и ENTER.
    3.3.5. Время задержки

    Прибор имеет возможность производить реальный запуск измерения через установленный пользователем интервал времени после получения команды запуска кнопкой START на передней панели. Функция задержки доступна только в случае, когда установлен режим внутреннего запуска «INT». Время задержки запуска может быть установлено от 0 до 99 секунд с шагом 0,1 с.

    Для установки времени задержки переместите курсор в поле DELAY - появятся кнопки экранного меню:

    • ⇑ (+) - для увеличения времени задержки с шагом 0,1 с.
    • ⇓ (-) - для уменьшения времени задержки с шагом 0,1 с.

    Можно так же использовать кнопки цифровые кнопки и ENTER.

    3.3.6. Методы сравнения

    Прибор имеет 4 метода сравнения форм эталонной и тестируемой графических характеристик обмоток. Установка предельного значения для каждого метода сравнения может быть произведена на страницах <MEAS DISP> или <MEAS SETUP>.

    Для активации или отключения всех методов сравнения переместите курсор на поле COMPARATOR. Появятся кнопки экранного меню:

    • ON
    • OFF

    Если все методы сравнения включены, эталонная форма сигнала должна быть доступна перед проведением измерений. Вы можете загрузить эталонную форму сигнала из сохраненного файла или снять её с эталонной обмоткой.

    Если все методы сравнения выключены, Вы можете тестировать обмотку без эталонной формы сигнала.

    3.3.7. Авторегулировка напряжения

    Реальное тестовое импульсное напряжение может отличаться от установленного в настройках и необходимого Вам, что обусловлено различными нагрузками.

    Функция авторегулировки напряжения подстраивает фактическое тестовое импульсное напряжение до установленного напряжения в зависимости от нагрузки и, таким образом, сохраняет его постоянным.

    Если функции авторегулировки напряжения не удаётся обеспечить требуемое значение, появляется предупреждающее сообщение «OVER LOAD! Reduce volt to test. Any key to exit/» («Перегрузка! Уменьшите тестовое напряжение! Нажмите любую кнопку для выхода»):

    Сообщение о перегрузке

    Рис. 21. Сообщение о перегрузке

    Для активации функции авторегулировки напряжения переместите курсор в поле VOLT ADJ. Появятся кнопки экранного меню:

    • ON - активировать авторегулировку тестового напряжения
    • OFF - отключить авторегулировку тестового напряжения
    3.3.8. Режим сэмплирования эталонной формы сигнала

    Прибор обеспечивает 3 режима сэмплирования: повторный, один цикл, один сэмпл. Для установки режима сэмплирования эталонной формы сигнала переместите курсор в поле SWAVE SAMP. Появятся кнопки экранного меню:

    • SEQ CYCLE - повторный режим
    • ONE CYCLE - один цикл
    • ONE SAMPLE - один сэмпл
    3.3.9. Режим отображения графических характеристик

    Для установки режима отображения формы сигнала переместите курсор в поле WAVE DISP. Появятся кнопки экранного меню:

    • ALL ON - отображаются эталонная и тестовая характеристики
    • ONLY STD WAVE - отображается только эталонная характеристика
    • ONLY TEST WAVE - отображается только тестовая характеристика
    • ALL OFF - графические характеристики не отображаются
    3.3.10. Режим работы каждого метода сравнения

    Для активации или отключения каждого метода сравнения в отдельности переместите курсор в соответствующее поле STATE каждого метода сравнения. Появятся кнопки экранного меню:

    • (OFF) - отключить
    • (ON) - активировать
    3.3.11. Границы измерения для каждого метода сравнения

    Выполните следующие шаги для установки начального и конечного значения для методов сравнения AREA SIZE, DIFF ZONE и CORONA и установки позиции пересечения с нулевой отметкой для метода PHASE DIFF:

    1. Переместите курсор на левое поле POSIT (начальное значение), соответствующее методу AREA SIZE, DIFF ZONE или CORONA. Появятся кнопки экранного меню:
      • ⇑(++) - грубое увеличение начального значения с шагом 40
      • ↑(+) - плавное увеличение начального значения с шагом 1
      • ↓(-) - плавное уменьшение начального значения с шагом 1
      • ⇓(- -) - грубое уменьшение начального значения с шагом 40

      Можно ввести конкретное значение, используя цифровые кнопки и ENTER.
    2. Переместите курсор на правое поле POSIT (конечное значение), соответствующее методу AREA SIZE, DIFF ZONE или CORONA. Появятся кнопки экранного меню:
      • ⇑(++) - грубое увеличение конечного значения с шагом 40
      • ↑(+) - плавное увеличение конечного значения с шагом 1
      • ↓(-) - плавное уменьшение конечного значения с шагом 1
      • ⇓(- -) - грубое уменьшение конечного значения с шагом 40

      Можно ввести конкретное значение, используя цифровые кнопки и ENTER.
    3. Переместите курсор в поле POSIT, соответствующее методу сравнения фаз PHASE DIFF. Появятся кнопки экранного меню:
      • ⇑(+) - увеличение номера точки пересечения с «0»
      • ⇓(-) - уменьшение номера точки пересечения с «0»

      Можно ввести номер пересечения, используя цифровые кнопки и ENTER.
    3.3.12. Дифференциальный лимит для каждого метода сравнения

    Выполните следующие шаги для установки процентного соотношения для методов AREA SIZE, DIFF ZONE и PHASE DIFF и абсолютной разницы для метода CORONA.

    1. Переместите курсор в поле DIFF, соответствующее AREA SIZE, DIFF ZONE или PHASE DIFF. Появятся кнопки экранного меню:
      • ⇑(++) - грубое увеличение процентного соотношения на 1%.
      • ↑(+) - плавное увеличение процентного соотношения на 0,1%.
      • ↓(-) - плавное уменьшение процентного соотношения на 0,1%.
      • ⇓(- -) - грубое уменьшение процентного соотношения на 1%.

      Процентную разницу можно ввести, используя цифровые кнопки и ENTER.
    2. Переместите курсор в поле DIFF соответствующее методу CORONA. Появятся кнопки экранного меню:
      • ⇑(++) - грубое увеличение абсолютной разницы на 10 единиц.
      • ↑(+) - плавное увеличение абсолютной разницы на 1 единицу.
      • ↓(-) - плавное уменьшение абсолютной разницы на 1 единицу.
      • ⇓(- -) - грубое уменьшение абсолютной разницы на 10 единиц.

      Абсолютную разницу можно ввести, используя цифровые кнопки и ENTER.

    3.4. Работа с меню SYSTEM

    3.4.1. Страница SYSTEM SETUP

    Когда вы нажимаете кнопку меню SYSTEM, на дисплее появляется страница <SYSTEM SETUP>, на которой могут быть установлены следующие системные настройки прибора:

    • Регулировка контрастности ЖКИ (LCD CONST)
    • Режим звукового сигнала для результата «ГОДЕН» (PASS ALARM)
    • Режим звукового сигнала для результата «НЕ ГОДЕН» (FAIL ALARM)
    • Отображение сообщения «ГОДЕН» / «НЕ ГОДЕН» (PASS&FAIL)
    • Звук нажатия на кнопки (вкл./выкл.) (KEY BEEP)
    • Язык дисплея (LANGUAGE)
    • Парольная защита (PASSWORD)
    • Режим работы шины (BUS MODE)
    • Адресация GPIB (BUS ADDRESS)
    • Режим тестирования (TEST MODE)
    • Управление файлами (FILE)
    • Полезные инструменты (TOOL)

    Доступные поля и кнопки экранного меню, которые соответствуют полям на этой странице, показаны на рисунках ниже.

    Доступные поля на странице <SYSTEM SETUP>

    Рис. 22. Доступные поля на странице <SYSTEM SETUP>

    Доступные кнопки экранного меню на странице <SYSTEM SETUP>

    Рис. 23. Доступные кнопки экранного меню на странице <SYSTEM SETUP>

    3.4.2. Регулировка контрастности ЖКИ

    Для регулировки контрастности ЖКИ переместите курсор в поле LCD CONST на странице <SYSTEM SETUP>, появятся следующие кнопки экранного меню:

    • ↑(+) - увеличить контрастность
    • ↓(-) - уменьшить контрастность.

    Примечание. Диапазон регулировки от 1 до 31.

    3.4.3. Режимы звуковых сигналов «ГОДЕН» / «НЕ ГОДЕН»

    Имеется 5 режимов звукового сигнала для результатов тестирования «ГОДЕН» («PASS») и «НЕ ГОДЕН» («FAIL»). Для установки необходимого режима переместите курсор в поле PASS ALARM или FAIL ALARM на странице <SYSTEM SETUP>, появятся следующие кнопки экранного меню:

    • OFF - звуковой сигнал отключен
    • LONG HIGH - длинный высокочастотный сигнал
    • LONG LOW - длинный низкочастотный сигнал
    • SINGLE SHORT - короткий одиночный сигнал
    • DOUBLE SHORT - короткий двойной сигнал

    Для удобства установите разные типы сигналов для результатов «ГОДЕН» и «НЕ ГОДЕН».

    3.4.4. Отображение сообщения «ГОДЕН» / «НЕ ГОДЕН»

    Если данная функция активирована, то результат тестирования отображается на ЖКИ в форме сообщения PASS или FAIL. Для включения или отключения данной функции переместите курсор на поле PASS&FAIL на странице <SYSTEM SETUP> на дисплее появятся кнопки экранного меню:

    • ON - активировать сообщение «ГОДЕН» / «НЕ ГОДЕН»
    • OFF - отключить сообщение «ГОДЕН» / «НЕ ГОДЕН»
    3.4.5. Звуковой сигнал нажатия кнопок

    Если активировать звуковой сигнал нажатия кнопок, прибор будет выдавать звуковой сигнал каждый раз, когда нажимается любая кнопка. Для включения или отключения данной функции переместите курсор в поле KEY BEEP на странице <SYSTEM SETUP>, на дисплее появятся кнопки экранного меню:

    • ON - активировать сигнал нажатия кнопок
    • OFF - отключить сигнал нажатия кнопок
    3.4.6. Язык дисплея

    Прибор поддерживает два языка интерфейса: английский и китайский. Для выбора необходимого языка переместите курсор в поле LANGUAGE на странице <SYSTEM SETUP>, на дисплее появятся кнопки экранного меню:

    • ENGLISH - выбрать английский язык
    • 中文 - выбрать китайский язык
    3.4.7. Парольная защита

    Пароль используется в следующих случаях:

    • При включении прибора (если пароль активирован).
    • Для разблокировки работы кнопок (если пароль активирован).
    • Для отключения функции пароля.
    • Для смены текущего пароля.

    Примечание. Пароль по умолчанию для данной модели: 2882.

    Выполните следующие шаги для включения/отключения или изменения пароля.

    1. Переместите курсор в поле PASSWORD на странице <SYSTEM SETUP>. На дисплее появятся кнопки экранного меню:
      • ON - активировать парольную защиту
      • OFF - отключить парольную защиту
      • MODIFY - изменить текущий пароль
    2. Нажмите ON для включения функции пароля.
    3. Нажмите OFF, на дисплее в строке системной информации появится сообщение: «☺ Input password:_» («☺ Введите пароль:_»).
    4. Введите корректный пароль, после этого функция пароля будет отключена.
    5. Нажмите MODIFY, на дисплее появится сообщение: «☺ Input password:_» («☺ Введите пароль:_»).
    6. Введите корректный пароль, после этого появится сообщение: «☺ New password:_» («☺ Новый пароль:_»).
    7. Введите новый пароль, на дисплее появится сообщение: «☺ Confirm new password:_» («☺ Подтвердите новый пароль:_»).
    8. Введите новый пароль снова, появится сообщение: «☺ Modify password completed» («☺ Изменение пароля завершено»).
    9. Если новый пароль набран неправильно, появится сообщение: «L Modify password failed» («L Изменение пароля не произошло!»).

    Примечание. Функция активации / отключения пароля и новый пароль вступают в действие сразу после того как старый был изменён. Однако они будут сброшены после перезагрузки прибора, если предварительно не были сохранены функцией SAVE SETTING в поле TOOL.

    3.4.8. Режим работы шины

    Прибор обеспечивает 2 режима работы шины управления: RS232C и GPIB. Для выбора необходимого режима работы шины переместите курсор в поле BUS MODE на странице <SYSTEM SETUP>, на дисплее появятся кнопки экранного меню:

    • RS232C
    • GPIB
    3.4.9. Адресация шины GPIB

    Адрес GPIB для данного прибора может быть установлен от 1 до 31, для этого переместите курсор в поле BUS ADDR на странице <SYSTEM SETUP>, на дисплее появятся кнопки экранного меню:

    • ↑(+) - увеличить значение
    • ↓(-) - уменьшить значение
    3.4.10. Установка режима тестирования

    Если опциональный интерфейс SCANNER установлен внутри прибора, то он может работать в режиме сканирования (SCAN). Для установки режима тестирования переместите курсор в поле TEST MODE на странице <SYSTEM SETUP>. На дисплее появятся следующие кнопки экранного меню в области ярлыков функциональных клавиш.

    • SINGLE - единичное тестирование
    • SCAN - режим сканирования
    3.4.11. Полезные инструменты

    Прибор имеет различные дополнительные функции (полезные инструменты) для того, чтобы сделать работу простой и эффективной. Для использования функции инструментов на странице <SYSTEM SETUP>:

    1. Переместите курсор в поле TOOL. Появятся кнопки экранного меню:
      • SYSTEM RESET - сброс настроек прибора к настройкам по умолчанию
      • SAVE SETTING - настройки сохранения
      • LOCK KEY - блокировка кнопок
    2. Нажмите SYSTEM RESET для восстановления настроек по умолчанию без отключения питания.
    3. Нажмите SAVE SETTING для сохранения настроек на странице дисплея <SYSTEM SETUP>. Данная функция также сохраняет текущие настройки параметров автозагрузки (LOAD), координатной сетки (GRID), и блокировки кнопок (KEYLOCK), установленные на странице <MEAS DISP>.
    4. Нажмите LOCK KEY для блокировки кнопок передней панели (кроме экранной кнопки RELEASE KEY). На дисплее появится сообщение «☺ Key locked» («Клавиши заблокированы»), символ ключа и кнопки экранного меню:
      • SYSTEM RESET
      • SAVE SETTING
      • RELEASE KEY - разблокировать кнопки передней панели
    5. Нажмите RELEASE KEY для возобновления работы кнопок с передней панели.

    4. Удалённое управление

    Помимо прямого управления с передней панели данный прибор поддерживает удалённое управление с помощью интерфейсов RS-232 и GPIB. Стандартные команды для программируемых приборов SCPI полностью поддерживаются данными интерфейсами, несмотря на то, что в них применяется различная схемотехника и протоколы


    Наверх

    Каков порядок работы с указателем чередования фаз АКТАКОМ АСМ-6060?
    1. Подсоедините указатель чередования фаз АКТАКОМ АСМ-6060 к трёхфазной сети с помощью тестовых кабелей и зажимов «крокодил».
    2. Прибор отобразит результат тестирования фаз и направление вращения фаз в виде стрелки:


    ВНИМАНИЕ! Непрерывная эксплуатация прибора в течение длительного периода времени может быть опасной. Не превышайте предельных значений времени эксплуатации (см. раздел «Технические характеристики»).


    Наверх

    Журнал "Контрольно-измерительные приборы и системы"
    Мы используем файлы 'cookie', чтобы обеспечить максимальное удобство пользователям.
