Вопросы и ответы

1. Кнопка включения питания
2. Дисплей
3. Кнопки управления температурой
4. Держатель паяльника
5. Поддон с губкой
6. Разъём для подключения паяльника

1. стопор держателя паяльника
2. кронштейн
3. стопор держателя паяльника
4. трубка подающего механизма
5. зажим рукоятки
6. стопор держателя паяльника
7. винт настройки давления
8. резьбовое отверстие стопорного винта
9. соединительное звено трубки подающего механизма
10. переключатель полярности муфты
11. кронштейн-держатель проволочного припоя
12. шпиндель проволочного припоя
13. педальный выключатель
14. чистящая губка
15. металлический поддон
16. соединительное звено
17. стопорный винт
18. направляющая трубка
19. кнопки установки температуры
20. кнопки выбора режима, длины и скорости подачи припоя

У паяльной ванны ASE-9304 имеются следующие органы управления:

Органы управления паяльной станции ASE-1216 представлены ниже:

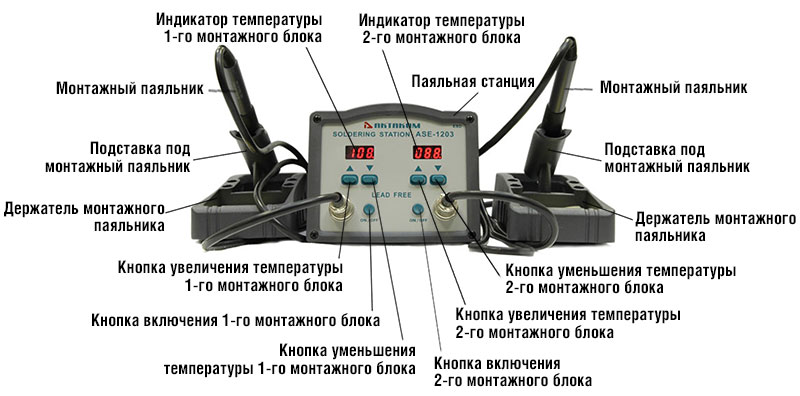

Органы управления паяльной станции ASE-1203 показаны ниже:

Органы управления паяльной станции ASE-4313 представлены ниже:

1. Жидкокристаллический индикатор
2. Гнездо Ground (заземление)
3. Кнопка POWER (кнопка вкл./выкл)
4. Тестовая пластина из нержавеющей стали
5. Заземляющий провод с зажимом
6. Гнездо заземления прибора
7. Разъем для подключения сетевого адаптера

ВНИМАНИЕ! Всегда устанавливайте температуру на минимально необходимое для выполнения работ значение.

Демонтажная паяльная станция АКТАКОМ АТР-2103 имеет два вида настройки температуры: обычная установка температуры и установка температуры в процессе работы.

Температура может быть установлена в диапазоне от 200 °С до 480 °С при помощи кнопок управления температурой. Установите температуру, используя ниже приведённую таблицу.

Температура	Печатная плата
280…350 °С	Односторонняя печатная плата
320…400 °С	Печатная плата со сквозными отверстиями
350…450 °С	Многослойная печатная плата

ВНИМАНИЕ! Убедитесь, что настройка температуры станции выполнена, пароль введен или инициализирован. В процессе задания температуры обычным способом нагревательный элемент выключен. Если кнопку “*” нажать и удерживать менее одной секунды, то в течение двух секунд на дисплее будет отображаться текущая настройка температуры, затем дисплей вернётся в режим отображения температуры наконечника паяльника.

“▲”, “▼” – Выбор значения температуры, “*” – Выбор разрядности.

Пример: измените установку температуры с 400 °С на 350 °С.

1. Нажмите и удерживайте кнопку “*” не менее 1 сек. На дисплее начнёт мигать крайняя левая цифра (цифры сотого порядка). Это означает, что станция находится в режиме настройки температуры и в данный момент возможно изменение цифр сотого порядка.

2. Выберите желаемое значение для цифр сотого порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение следующим образом.

3. Выберите желаемое значение для цифр десятого порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение следующим образом.

Нажмите кнопку “*”. После чего начнет мигать правая цифра (цифры единичного порядка), что означает установку цифр единичного порядка.

4. Выберите желаемое значение для цифр единичного порядка. Нажатием кнопок “▲” или “▼” измените отображаемое значение аналогично вышеуказанному, для цифр десятого порядка.

Нажмите кнопку “*”. Установленное значение температуры заносится в память станции. Значение установленной температуры отображается на экране и включается нагрев.

Примечание. Если вы выключите питание во время процесса установки температуры, значение температуры не будет занесено в память паяльной станции. Если выбранное значение температуры выбрано за пределами диапазона настройки, то дисплей вернётся в режим мигания цифр сотого порядка. В этом случае введите заново корректное значение температуры.

Достаньте прибор, установите батарею и включите питание нажатием кнопки POWER. Прибор готов к работе.

Примечание. Для закрепления прибора на стене, выберите панель из токопроводящего материала и отметьте ориентировочные места установки крепежных винтов в соответствии с размерами и положением отверстий на задней панели прибора. Закрепите эту панель на стену и непосредственно на нее установите прибор.

Данный способ может быть выбран, если в процессе работы необходимо быстро настроить температуру, не выключая нагревательный элемент.

Для увеличения температуры, не нажимая кнопку “*”, нажмите непосредственно кнопку “▲”. Если всё сделано правильно, то настройка температуры увеличится на 1 °С и дисплей отобразит установленную температуру. Если в течение двух секунд снова нажать кнопку “▲”, то настройка температуры снова увеличится на 1°С. Если нажать и не отпускать кнопку “▲” в течение одной секунды, то температура будет расти быстро. Отпустите кнопку “▲”, как только температура достигнет необходимого значения.

Для снижения температуры, не нажимая кнопку “*”, нажмите кнопку “▼”. Если всё сделано правильно, то настройка температуры снизится на 1 °С и окно дисплея отобразит установленную температуру. Если в течение двух секунд снова нажать кнопку “▼”, то настройка температуры снова снизится на 1 °С. Если нажать и не отпускать кнопку “▼” в течение одной секунды, то температура будет понижаться быстро. Отпустите кнопку “▼”, как только температура достигнет необходимого значения.

Диапазон напряжения прибора от 0 В до 19990 В. Измеренное значение напряжения соответствует значению напряжения, отображаемого на ЖК дисплее, умноженное на 10. Прибор во время измерения отображает величину статического напряжения и его полярность.

Изначально в памяти станции установлен пароль "000". В этом состоянии допускается регулировка температуры. Измените пароль, если необходимо ограничить возможность регулировки температуры.

Порядок действий:

1. Выключите питание станции. Одновременно нажмите и удерживайте кнопки "▲" и "▼", затем включите питание.
2. Продолжайте удерживать кнопки "▲" и "▼" пока на дисплее не появится : установка находится в режиме ввода параметров.
3. Нажмите кнопку "*", дисплей отобразит и крайняя левая цифра (цифра сотого порядка) на дисплее будет мигать. Это означает, что станция находится в режиме настройки пароля и в данный момент может быть изменена цифра сотого порядка. При помощи кнопки "▲" или "▼" выберите требуемое значение.
4. Установите значение пароля так же как описано в разделе "Обычная настройка температуры". После выбора пароля из трёх цифр нажмите кнопку "*". Если в течение двух секунд в окне дисплея отображается текущая настройка температуры, то это означает, что станция находится в нормальном рабочем режиме. Это указывает, что ввод пароля завершился ошибкой, и настройка температуры не может быть выполнена. Если в окне дисплея отображается , то это означает, что ввод пароля завершился корректно. После отображения данного значения в течение 4 секунд установка перейдет в нормальный рабочий режим, и будет возможна регулировка температуры.
5. Когда на дисплее отображается , нажмите кнопку "*" и появится , что указывает на то, что станция перешла в состояние ввода нового пароля. Нажатием кнопок "▲" или "▼" измените отображаемое значение. Когда выбраны все три цифры, нажмите кнопку "*", в окне дисплея снова отобразится . Теперь необходимо повторно ввести новый пароль.
6. Повторите те же шаги, описанные выше. Если пароль совпадает с ранее введенным, то смена пароля завершена. Новый пароль записан во внутреннюю память.
7. Если при повторном вводе пароля допущена ошибка, то на дисплее отобразится , и станция затребует повторно ввести пароль. Смена пароля не завершится, пока один и тот же пароль не будет введен правильно подряд дважды.

Если в окне дисплея отображается , одновременно нажмите и удерживайте кнопки “▲” и “▼” пока на дисплее не появится только одна цифра младшего разряда Х, которая представляет собой цифру рабочегорежима. Это указывает на то, что станция перешла в состояние настройки рабочего режима, и нажатие кнопок “▲” или “▼” будет изменять отображаемое значение как показано ниже.

Для сохранения в памяти станции выбранный рабочий режим нажмите кнопку ”*”.

ПРЕДОСТЕРЕЖЕНИЕ. Нагревательный элемент и наконечник паяльника будут серьёзно окислены или повреждены при работе с высокой температурой. Так что, пожалуйста, выбирайте рабочий режим предусмотрительно и пытайтесь по возможности работать с меньшими температурами.

Рабочий режим	Температурный диапазон	Примечание
0	200…450 °С	Автоматический спящий режим
1	200…480 °С	Автоматический спящий режим
0	200…450 °С	Без автоматического спящего режима
1	200…480 °С	Без автоматического спящего режима

Если выбран спящий режим как рабочий режим, и демонтажный паяльник не используется в течение 20 минут, подача энергии на нагревательный элемент будет уменьшена и на дисплее появится . Данное состояние называется – спящий режим. Когда устройство находится в спящем режиме, температура наконечника падает до 200 °С (если установлена температура больше или 200 °С) или 50 °С (если установленная температура менее 200 °С) и остаётся на этом уровне до возобновления работ.

Существует несколько способов вернуть станцию в рабочий режим:

1. Выключить и затем включить питание.
2. Нажать любую кнопку.
3. Нажать пусковую кнопку демонтажного паяльника.

Питание станции автоматически отключится, если она не будет возвращена в рабочий режим 40 минут. В этом случае на дисплее информация отображаться не будет.

Каждый раз после замены наконечника или нагревательного элемента необходима калибровка температуры паяльника. Устройство имеет режим цифровой калибровки и поддерживает ввод пересмотренного значения нажатием кнопки, что позволяет выполнить настройку просто и быстро.

Для калибровки используйте термометр для измерения температуры жала паяльника.

Метод калибровки температуры:

1. Задайте определенное значение температуры термометра.
2. Когда температура стабилизируется, при помощи термометра проведите измерение температуры наконечника и запишите показание.
3. Нажмите кнопку "*" и, не отпуская кнопку, одновременно, нажмите кнопки "▲" и "▼", паяльная станция войдёт в режим калибровки температуры.
4. В этот момент цифра сотого порядка светодиодного дисплея, показывающая температуру, начнет мигать. Нажмите кнопки "▲" и "▼", а затем кнопку "*", чтобы выбрать значение. Введите показания термометра, метод ввода идентичен методу, описанному в разделе "Обычная настройка температуры". Нажмите кнопку "*" после ввода. На этом операция калибровки закончена.
5. Если температура по прежнему имеет отклонение, Вы можете повторить калибровку в соответствии с выше описанными шагами.

Для измерения температуры жала паяльника мы рекомендуем к использованию термометр АКТАКОМ АТТ-2003.

Невозможно откалибровать температуру наконечника, если паяльная станция заблокирована паролем. В этом случае Вы должны ввести правильный пароль.

После стабилизации температуры, приложите наконечник паяльника к месту демонтажа на печатной плате для расплавления припоя.

ВНИМАНИЕ!

Никогда не прикасайтесь наконечником непосредственно к самой плате.

Чтобы убедиться, что весь припой расплавлен, осмотрите внутреннюю поверхность отверстия и обратную сторону печатной платы. Если эти действия выполнить затруднительно, попытайтесь медленно пошевелить ножку демонтируемого электронного компонента при помощи наконечника, если ножка шевелится - значит, припой плавится.

Никогда не шевелите ножку компонента с усилием, если она не шевелится легко, значит припой ещё не полностью расплавился.

После того как Вы убедились, что припой полностью расплавлен, соберите припой путём нажатия на пусковую кнопку демонтажного паяльника.

После сбора всего припоя, охладите место демонтажа, для предотвращения повторного спаивания.

ВНИМАНИЕ! Никогда не оставляйте припой внутри отверстий печатной платы.

Если припой остаётся, перепаяйте компонент и повторите процедуру удаления припоя.

Регулярно покрывайте рабочую часть демонтажного наконечника небольшим количеством припоя. Если наконечник покрыт окислом, его теплопроводность снизится. Покрытие наконечника небольшим количеством свежего припоя обеспечивает максимальную теплопроводность. Сотрите с наконечника окисел или старый припой при помощи отверстия в центре губки.

Если присутствует значительное снижение эффективности всасывания, необходимо очистить наконечник и нагревательный элемент при помощи чистящих спиц.

О наполнении контейнера для сбора припоя сообщает цветовой индикатор. Нажмите пусковую кнопку при открытом отверстии наконечника и смотрите на индикатор. Если он более чем наполовину красный – необходимо очистить наконечник и нагревательный элемент, контейнер для припоя, или заменить фильтры. Если индикатор голубой – нет необходимости в очистке и можно вернуться к эксплуатации станции.

ВНИМАНИЕ! Индикатор не будет давать точных показаний, если отверстие наконечника закрыто или если припой в отверстии печатной платы не расплавлен.

Замените контейнер в соответствии с шагами 1~3 на рисунке. Во время эксплуатации демонтажного паяльника фильтр имеет очень высокую температуру. Перед извлечением фильтра, дождитесь, когда контейнер остынет. Мы рекомендуем держать под рукой запасной контейнер, содержащий новые фильтры, и заменять контейнер при необходимости.

Если при работе с ремонтным комплексом Актаком ASE-4313 отключаются один или несколько, подключенных к основному блоку, инструментов, например, монтажный и/или демонтажный паяльники и/или термофен, то, скорее всего, у Вас включена функция автоотключения для данного инструмента.

Для каждого из указанных инструментов можно задать свое время работы по истечении которого происходит автоматическое отключение паяльного инструмента, а, кроме того, данную функцию можно выключить совсем.

1. Время до отключения монтажного блока можно задать в диапазоне от 00 до 99 минут. Для этого нажмите кнопку TOOL1, а затем, удерживая кнопку INFO, изменяйте время кнопками TEMP▲ и TEMP▼. Значение “--” означает, что паяльник не будет отключаться автоматически, а значение “00” – что паяльник будет отключаться сразу при попадании в держатель. Значения в диапазоне “01~99” означают, что паяльник отключится через указанное время простоя.
2. Время до отключения демонтажного блока: нажмите кнопку TOOL2, затем по аналогии с монтажным блоком.
3. Время до отключения блока термофена можно изменять в диапазоне от 0 до 999 секунд. Для этого нажмите кнопку TOOL3, затем по аналогии с монтажным блоком. Значение “---” означает, что блок термофена не будет отключаться автоматически, а значения в диапазоне “001~999” – что блок термофена отключится через указанное время простоя.

Если посмотреть на переднюю панель паяльной станции ASE-4203, то в нижней части можно увидеть две кнопки включения/выключения: справа и слева. В паспорте на изделие они обозначаются как (7) и (4).

Кнопка (7), которая расположена слева, отвечает за включение/включение паяльной станции, кнопка (4) – за включение/включение монтажного паяльника.

Таким образом, если кнопка (7) находится в положении "Выключено", то вне зависимости от состояния кнопки (4) монтажный паяльник будет выключен. Для включения монтажного паяльника необходимо перевести кнопку (7) в состояние "Включено", а затем перевести кнопку (4) также в состояние "Включено".

Включение термофена ремонтной станции не зависит от состояния кнопки (4). Для его включения необходимо перевести кнопку (7) в положение "Включено", а затем снять термофен с подставки. Если термофен находится на подставке, то вне зависимости от состояния кнопки (7) он будет находиться в выключенном состоянии. Это сделано с целью защиты персонала и объектов вокруг от случайного поражения потоком горячего воздуха и в целях обеспечения пожарной безопасности.

Порядок включения/выключения монтажного паяльника и термофена приведен в таблице ниже.

Кнопка включения паяльной станции (7)	Кнопка включения паяльника (4)	Термофен	Паяльник
Выкл.	Выкл.	Выключен	Выключен
Выкл.	Вкл.	Выключен	Выключен
Вкл.	Выкл.	Выключен, если находится на подставке. Включен, если не находится на подставке.	Выключен
Вкл.	Вкл.	Выключен, если находится на подставке. Включен, если не находится на подставке.	Включен

1. Включите питание, переведя выключатель на задней панели станции в положение I, на дисплеях отобразится сначала надпись U08, а затем значение заданной температуры (см. рис. ниже).

2. Кнопкой °С/°F выберите единицы измерения температуры °С или °F.

3. Поворотным переключателем введите необходимое значение температуры в строке SET. Также Вы можете воспользоваться кнопками режимов предустановленной температуры. Установите 200 °С, 300 °С или 400 °С, а затем, если это необходимо, уменьшите или увеличьте значение предустановленной температуры поворотным переключателем.

4. В строке TEMP температура начнёт приближаться к заданному в строке SET значению. Индикатор нагрева HEAT ON будет гореть.

5. Когда температура достигнет установленного значения и стабилизируется, индикатор нагрева HEAT ON погаснет.

6. Когда разница между фактической температурой и точкой на кончике пайки отличается более чем на ±10 °С, будет отображаться индикатор WAIT. Это означает, что система электронного контроля стабилизирует температуру. Прекратите пайку, дождитесь момента, когда индикатор WAIT исчезнет, и только затем продолжите пайку.

Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым), предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.

Осмотр и очистка наконечника

ВНИМАНИЕ! Для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.

1. Установите температуру 250 °C.
2. После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.
3. Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.
4. Если наконечник деформирован или серьёзно разъеден, замените его новым.

Потеря наконечником способности удерживать припой

Почему такие наконечники не работают?

Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.

Потеря способности удерживать припой может быть вызвана:

1. Хранением наконечника без покрытия припоем.
2. Нагревом наконечника до высоких температур.
3. Недостаточным расплавлением материала, окружающего наконечник при пайке.
4. Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.
5. Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.

Восстановление работоспособности наконечника, который потерял способность удерживать припой

1. Выньте наконечник из паяльника и дайте ему охладиться.
2. Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.
3. Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и
