Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4302 совмещает в себе сразу три канала: монтажный, демонтажный и термовоздушный, что в сочетании с широким выбором наконечников делает её удобным инструментом для пайки различных (в том числе SMD) электронных компонентов на производстве и в ремонтных мастерских. Кроме того, АТР-4302 удовлетворяет требованиям антистатической защиты (ESD), что позволяет использовать эту ремонтную паяльную станцию для работы с электро- и радиоэлементами, чувствительными к статическому электричеству.
Особенности паяльной станции АКТАКОМ АТР-4302
Ремонтная паяльная станция для всех видов печатных плат с монтажом компонентов в отверстиях и на поверхности (DIP и SMD)
Схема контроля температуры обеспечивает высокую стабильность заданной температуры
Современная антистатическая (ESD) защита
Насос диафрагменного типа
Высокопроизводительный вакуумный насос
Компактность конструкции
Потребляемая мощность: 520 Вт
Технические характеристики
Паяльник монтажный
Напряжение питания: 24 В/60 Вт
Диапазон температур: 200...480 °С
Паяльник демонтажный
Напряжение питания: 36 В
Насос диафрагменного типа
Давление вакуума: 600 мм рт. ст.
Производительность: 15 л/мин
Диапазон температур: 320...480 °С
Паяльник термовоздушный
Выходное напряжение: 220 В
Насос диафрагменного типа
Производительность: 24 л/мин (макс)
Диапазон температур: 150...500 °С
Паяльная станция
Габаритные размеры: 335 × 253 × 160 мм
Масса: 13,5 кг
Габариты в упаковочной таре 420х250х500, вес 11,1 кг.
Для того чтобы купить многофункциональную ремонтную паяльную станцию АТР-4302 по низкой цене, с гарантией и доставкой по РФ, свяжитесь с нами по электронной почте или оформите заказ онлайн. Мы предоставим консультацию по данному прибору, а также предложим выгодные условия покупки и доставки по России.

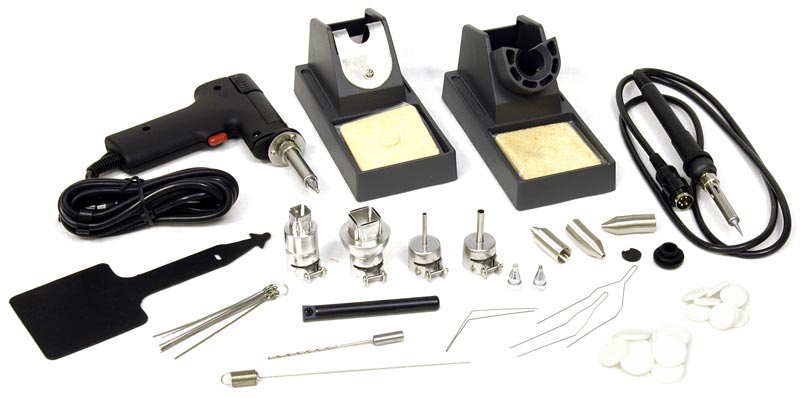

Стандартная комплектация
Паяльная станция с термофеном – 1шт.
Монтажный паяльник с наконечником – 1шт.
Подставка для монтажного паяльника с чистящей губкой – 1 шт.
Демонтажный паяльник с наконечником – 1 шт.
Подставка для демонтажного паяльника с чистящей губкой – 1 шт.
Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4302: универсальное решение для профессионального ремонта электроники
В мире современной электроники, где компоненты становятся все миниатюрнее, а требования к качеству пайки все строже, наличие профессионального оборудования становится не просто преимуществом, а необходимостью. Многофункциональная ремонтная паяльная станция АКТАКОМ АТР-4302 представляет собой именно такой инструмент - комплексное решение, объединяющее в одном корпусе сразу три канала: монтажный, демонтажный и термовоздушный. Эта уникальная комбинация делает станцию поистине универсальным помощником для специалистов, работающих с самыми разнообразными электронными компонентами, включая современные SMD-элементы.
Что действительно отличает АТР-4302 от многих аналогов, так это ее полное соответствие требованиям антистатической защиты (ESD). В эпоху, когда даже незначительный статический разряд может безвозвратно повредить чувствительные микрочипы и радиоэлементы, эта особенность становится не просто дополнительной функцией, а критически важным параметром. Станция обеспечивает безопасную работу с самыми требовательными компонентами, что особенно ценно на производстве и в сервисных центрах, где приходится иметь дело с дорогостоящей электроникой.
Конструкция станции продумана до мелочей. Она одинаково эффективно справляется со всеми видами печатных плат - как с традиционными DIP-компонентами, монтируемыми в отверстия, так и с современными SMD-элементами для поверхностного монтажа. Схема контроля температуры обеспечивает исключительную стабильность заданных параметров, что является залогом качественной и предсказуемой пайки. Больше не придется сталкиваться с ситуацией, когда температура "плавает" и влияет на результат работы.
Технические характеристики станции впечатляют своим разнообразием и продуманностью. Монтажный паяльник с питанием 24 В и мощностью 60 Вт охватывает температурный диапазон от 200 до 480°С, что позволяет работать с самыми разными типами припоев и компонентов. Демонтажный паяльник оснащен высокопроизводительным вакуумным насосом диафрагменного типа, создающим давление вакуума 600 мм рт. ст. при производительности 15 л/мин, что гарантирует эффективное удаление припоя даже из многослойных плат. Термовоздушный паяльник с производительностью до 24 л/мин и диапазоном температур 150-500°С открывает возможности для работы с компонентами различных размеров - от самых миниатюрных чипов до крупных BGA-микросхем.
Несмотря на столь богатую функциональность, станция сохраняет компактность конструкции, что особенно важно для ограниченного пространства ремонтных мастерских и производственных линий. Потребляемая мощность в 520 Вт обеспечивает достаточную энергоэффективность при сохранении высоких рабочих характеристик.
Благодаря своему комплексному подходу и вниманию к деталям, паяльная станция АКТАКОМ АТР-4302 становится идеальным выбором для профессиональных ремонтных сервисов, производственных предприятий и учебных центров, где ценят надежность, универсальность и соответствие современным стандартам качества.
Ремонтная паяльная станция АКТАКОМ АТР-4302
Статьи, публикации
Как правильно организовать рабочее место? В статье рассказывается о том, как правильно сформировать рабочее место, руководствуясь не только соображениями эргономики и планирования рабочего пространства, но и необходимостью использования различных приборов и оборудования.
Как заменить фильтры вакуумного паяльника паяльных станций АКТАКОМ АТР-4204/4302/4501?
Замена внутренних фильтров
Выключите питание. ВНИМАНИЕ! Контейнер для припоя очень горячий.
Когда контейнер для припоя остынет, нажмите фиксатор на задней крышке демонтажного паяльника и снимите контейнер. Установите уплотнитель фильтра в спиральный фильтр. Закрепите уплотнитель фильтра на контейнере фильтра. Убедитесь, что уплотнитель фильтра установлен плотно и ровно. ВНИМАНИЕ! Используйте к контейнеру для припоя фильтр Q201Am из керамической бумаги определенного диаметра. Использование в контейнере для припоя фильтра другого размера, может привести к снижению мощности всасывания или к поломке станции.
Замена внешнего фильтра
Фильтр является расходным элементом, для обеспечения нормального всасывания требуется его регулярная замена. Выдерните шланги с обеих сторон фильтра, выньте его, и замените новым .
Наконечники всех современных паяльников покрыты специальным никелиевым сплавом (реже цинковым), предохраняющим наконечник от термической коррозии. Однако, такие наконечники требуют определенного ухода, иначе наконечник покрывается отложениями (припоя, флюса и проч.) и окислами, после чего не захватывает припой. Обычно, уход за наконечником паяльника описан в руководстве по эксплуатации и не представляет труда, необходимо только вовремя проводить определенные операции. Ниже приведен фрагмент руководства по эксплуатации по уходу за наконечником паяльника.
Осмотр и очистка наконечника
ВНИМАНИЕ! Для удаления оксидной плёнки никогда не обрабатывайте наконечник напильником.
Установите температуру 250 °C.
После стабилизации температуры произведите очистку наконечника с помощью губки и проверьте его состояние.
Если на покрытой припоем части наконечника находится чёрная оксидная плёнка, нанесите новый припой (с флюсом), а затем протрите наконечник чистящей губкой. Повторите эту процедуру до полного удаления оксидной плёнки. Затем покройте наконечник свежим припоем, который защитит его от окисления и продлит, таким образом, срок службы.
Если наконечник деформирован или серьёзно разъеден, замените его новым.
Потеря наконечником способности удерживать припой
Почему такие наконечники не работают?
Если наконечник не смачивается припоем, его покрытие подвергается окислению, что нарушает эффективную теплопередачу.
Потеря способности удерживать припой может быть вызвана:
Хранением наконечника без покрытия припоем.
Нагревом наконечника до высоких температур.
Недостаточным расплавлением материала, окружающего наконечник при пайке.
Протиркой наконечника о грязную губку или ветошь. Для протирки всегда используйте чистую, увлажнённую губку без содержания серы.
Наличием посторонних примесей в припое, покрытии паяльника или на поверхностях, на которых производится пайка.
Восстановление работоспособности наконечника, который потерял способность удерживать припой
Выньте наконечник из паяльника и дайте ему охладиться.
Снимите налёт и оксидную плёнку с покрытой припоем области наконечника, используя абразивную пенополиуретановую ткань с зерном 80 грит или наждачной бумагой с зерном 100 грит.
Оберните трубчатый припой (диаметром 4>0.8 мм или более) вокруг оголившейся поверхности паяльника, вставьте наконечник в ручку, и включите питание.
Примечание. Правильный уход за наконечниками позволяет избежать стекания с него оловянного покрытия!
Что делать, если не получается полностью расплавить припой при использовании паяльных станций АТР-4204/4302/4501?
При демонтаже больших транзисторов, диодов и больших клемм с печатных плат с радиаторами, многослойных печатных плат, земляных или шин питания из-за недостаточной теплоемкости наконечника температура падает, и это затрудняет удаление припоя. Можно увеличить температуру, чтобы расплавить припой. Но значительно лучший способ – использовать вспомогательный нагреватель, чтобы разогреть плату до температуры 70 °C и затем произвести демонтаж при помощи вакуумного паяльника.
Если наконечник поврежден, например, повреждение или эрозия покрытия, в этом случае наконечник должен быть заменен.
Что делать, если снизилась сила всасывания вакуумного паяльника у паяльной станции АКТАКОМ АТР-4302?
Если индикатор на рукоятке вакуумного паяльника имеет красный цвет более, чем наполовину, то значит необходимо заменить фильтр, прочистить наконечник и внутреннюю область нагревательного элемента (возможно, необходима замена пружины-фильтра). Если индикатор имеет голубой цвет, прочистка не требуется и работу можно продолжать.
При утечке воздуха из вакуумной системы проверьте следующие возможные причины:
